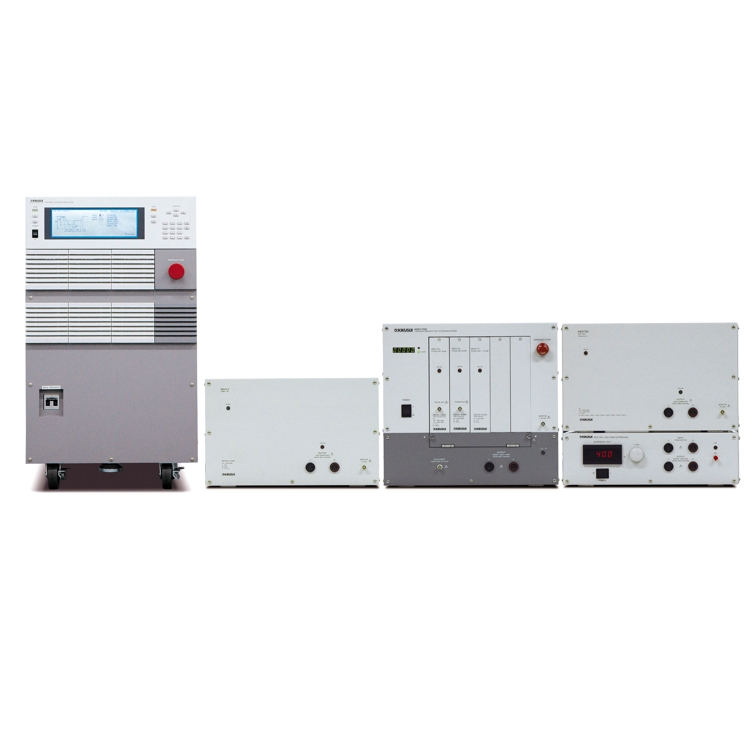

기쿠수이 KIKUSUI KES7000 – 차량 탑재 전자 기기용 EMC 시험 시스템 (가격문의)
111,111원
기쿠수이 KIKUSUI KES7000 –
차량 탑재 전자 기기용 EMC 시험 시스템

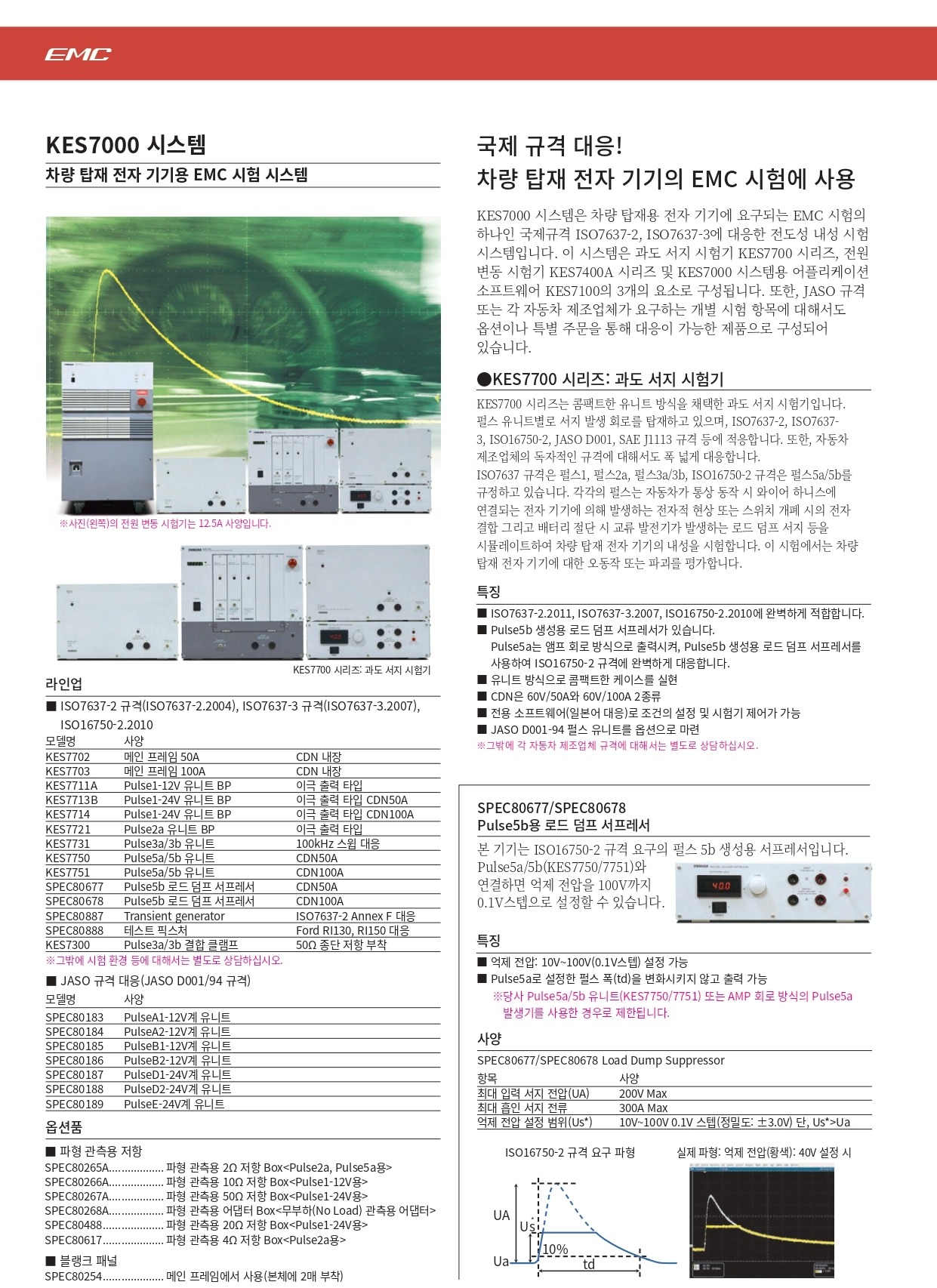

KES7000 시스템은 차재용 전자기기에 요구되는 EMC시험의 하나인 국제규격ISO7637에 대응한 전도성 이뮤니티시험 시스템입니다.이 시스템은 과도 서지 시험기KES7700 시리즈, 전원 변동 시험기 KES7400 시리즈 및 KES7000 시스템용 어플리케이션 소프트웨어 KES7100의 3개의 요소로부터 구성되어 있습니다.또한, JASO 규격이나 자동차 메이커 각사가 요구하는 개별 시험항목에 대해서도 옵션이나 특별 주문에 의해 대응이 가능한 제품 구성으로 되어 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
개요
KES7000 시스템은 차재용 전자기기에 요구되는 EMC시험의 하나인 국제규격ISO7637에 대응한 전도성 이뮤니티시험 시스템입니다.이 시스템은 과도 서지 시험기KES7700 시리즈, 전원 변동 시험기 KES7400 시리즈 및 KES7000 시스템용 어플리케이션 소프트웨어 KES7100의 3개의 요소로부터 구성되어 있습니다.또한, JASO 규격이나 자동차 메이커 각사가 요구하는 개별 시험항목에 대해서도 옵션이나 특별 주문에 의해 대응이 가능한 제품 구성으로 되어 있습니다.
＜차재용 전자기기에서 높아지는 EMC시험의 중요성＞
오늘날, 자동차에는 그 편리성(주행 성능, 쾌적성 등)은 원래 환경 성능(연비 향상, 배기가스 대책 등)이나 안전성(안전 장치의 탑재 등)에 대한 사회적 요구가 한층 엄하게 되어 있습니다.그러한 해결책에 대한 일렉트로닉스의 공헌은 헤아릴 수 없고, 또한 앞으로도 그 중요성은 증가할 뿐입니다. 일렉트로닉스의 보급은 자동차 산업에 머물지 않고 모든 산업이나 우리의 일상 생활에 깊이 침투해, 특히 근년의 정보통신 분야의 발전은 눈부실 뿐입니다.그러나, 일렉트로닉스의 보급은 한편에서는 온갖 전자파가 난무하는 환경을 만들어 내, 그것이 통신의 혼란이나 건강에의 영향이 염려되는 등, 새로운 장해를 창출하는 원인으로도 되어 오고 있습니다.현재, 차재용 전자기기에도 불필요한 전자파를 내지 않거나 전자파의 영향을 받지 않는 제품 만들기가 요구되어, 그것들에 대한 EMC시험의 중요성이 점점 높아져 오고 있습니다.
특징
- ISO7637-2.2004、ISO7637-3.2007에 완전 적합합니다.

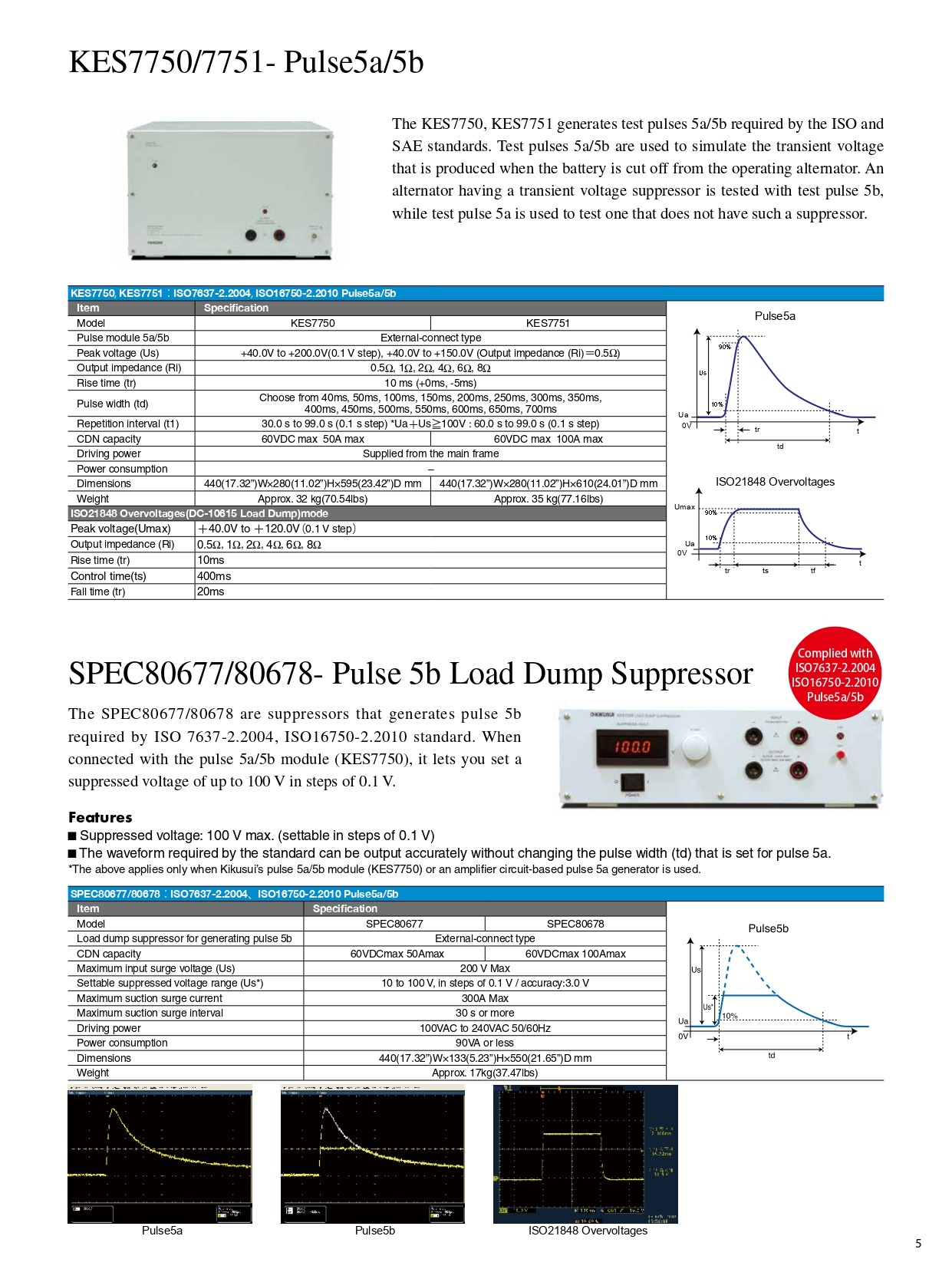

- Pulse5b 생성용 로드 덤프 서프레서를 준비.
- Pulse5a는 앰프 회로방식으로 출력시켜, Pulse5b 생성용 로드 덤프 서프레서를 사용하는 것으로 ISO7637 규격에 완전 대응시키고 있습니다.
- 유닛 방식으로 컴팩트한 케이스를 실현.
- CDN은 60V/50A와 60V/100A의 2종류를 준비.
- 전용 소프트웨어(일본어 대응)로 조건의 설정 및 시험기의 제어가 가능.

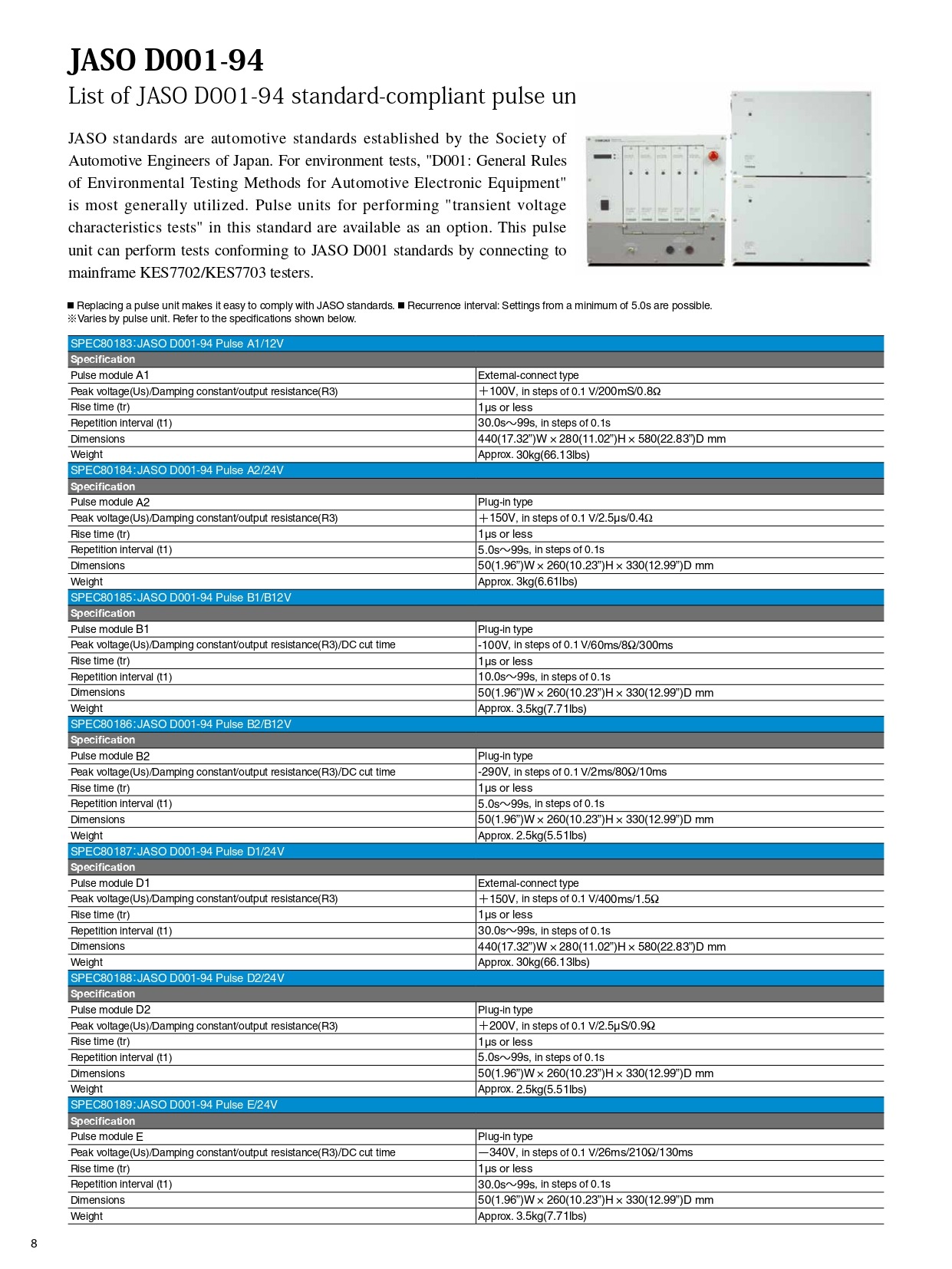

- JASO D001-94장치를 옵션으로 준비.
- ※기타, 각 자동차 메이커 규격에 대해서는 별도 상담하십시오
라인 업
| 모델 | 사양 |

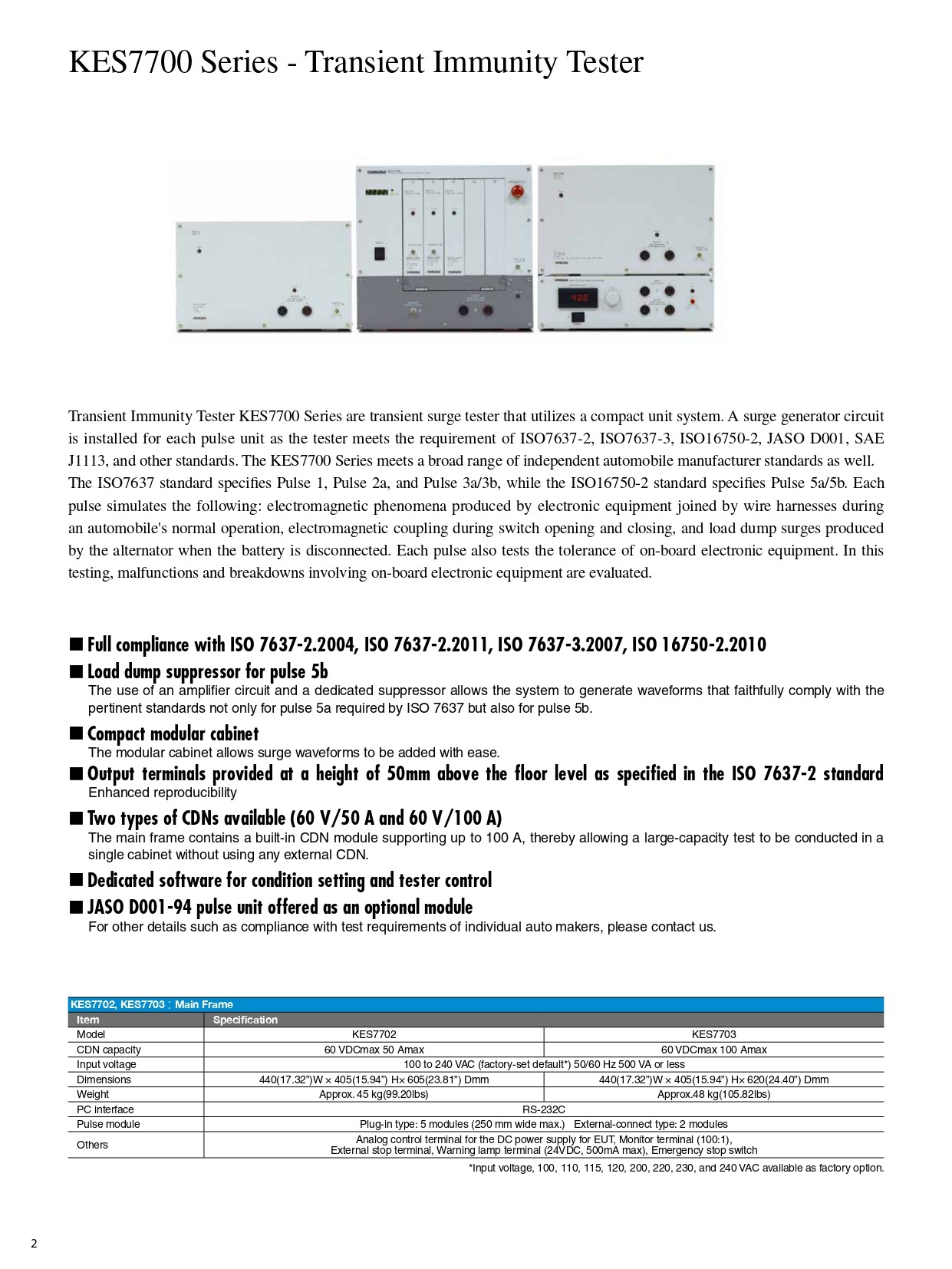

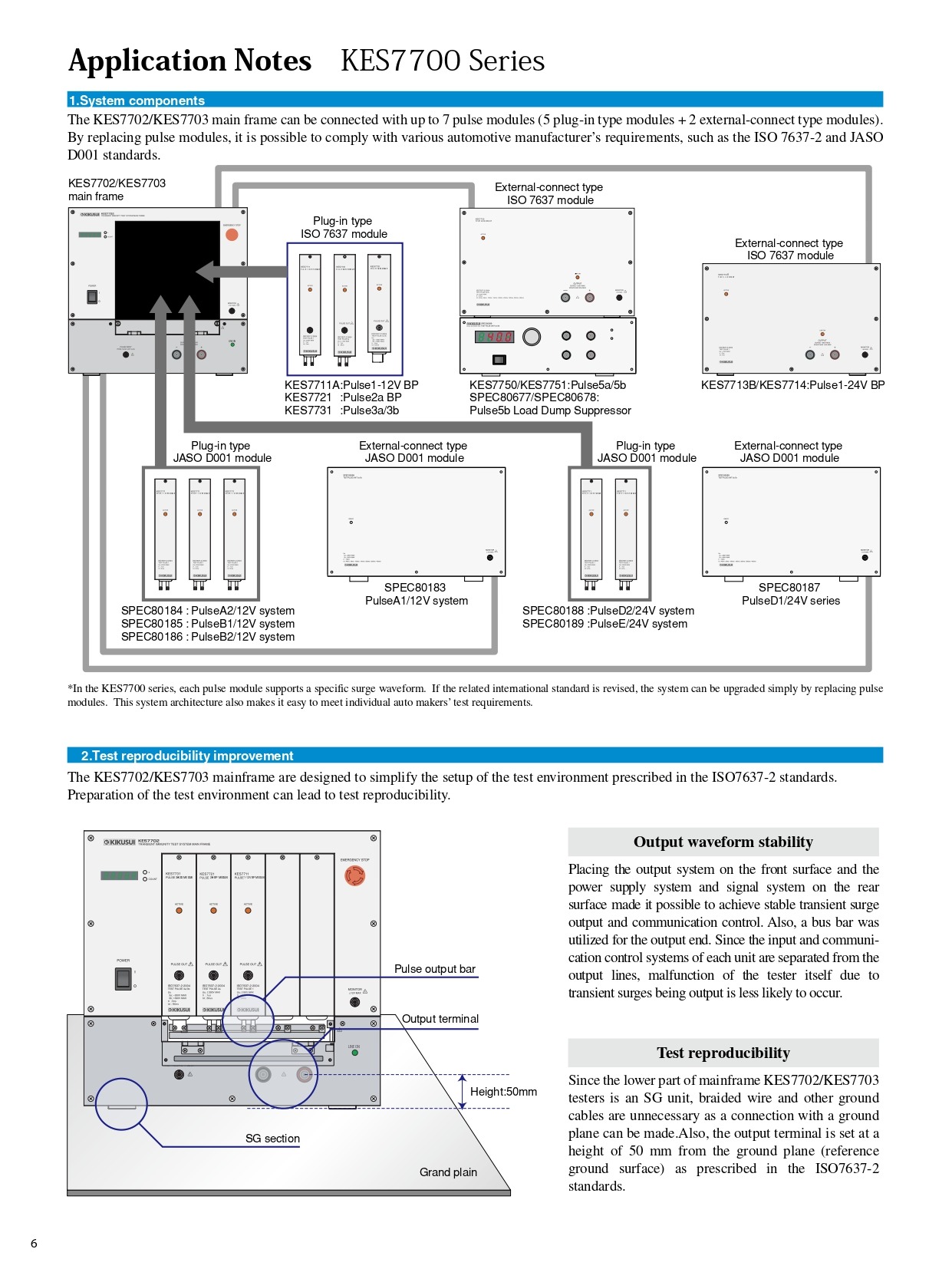

| KES7700 series | 과도 서지 시험기 |

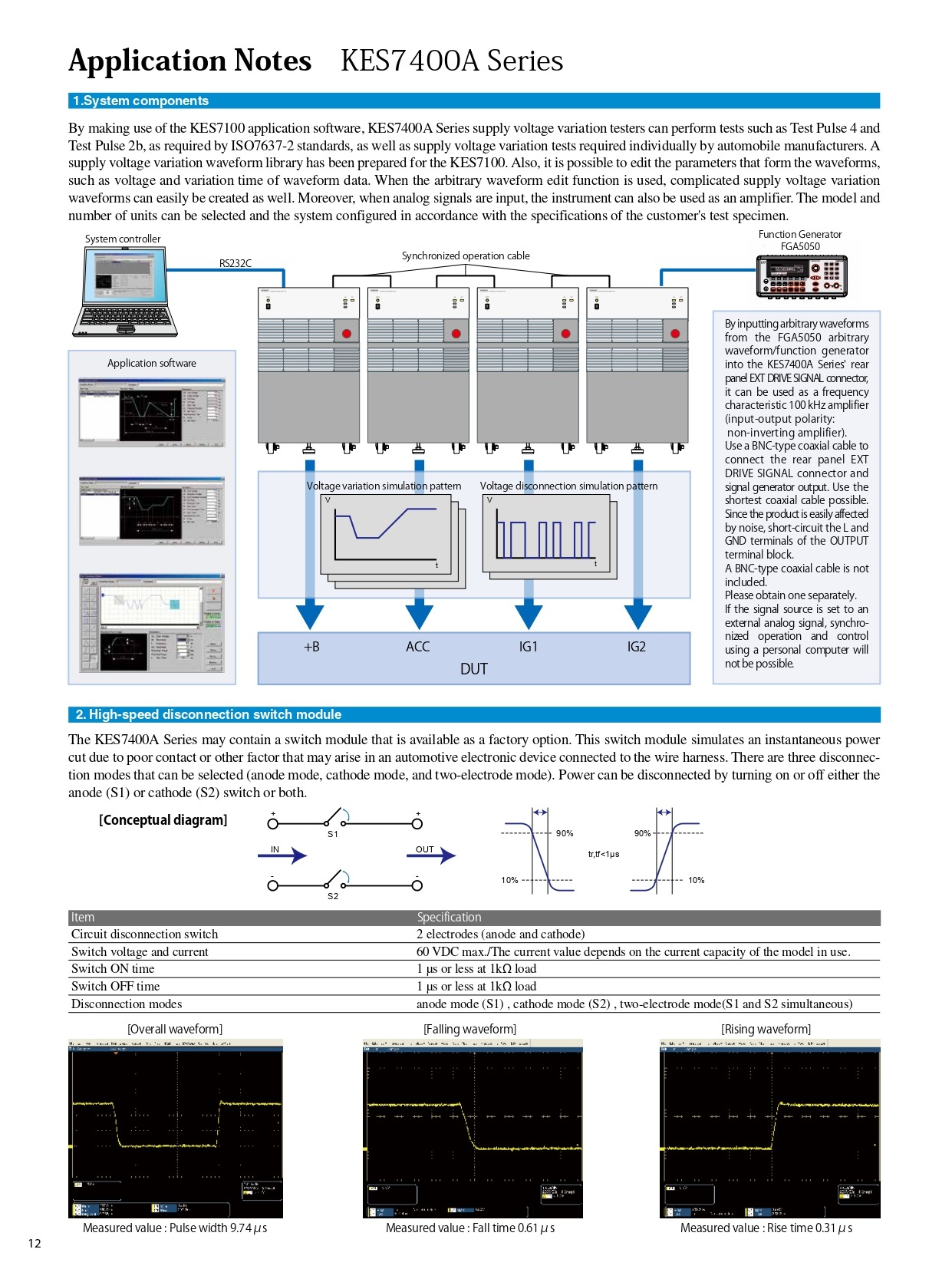

| KES7400 series | 전원 변동 시험기 |

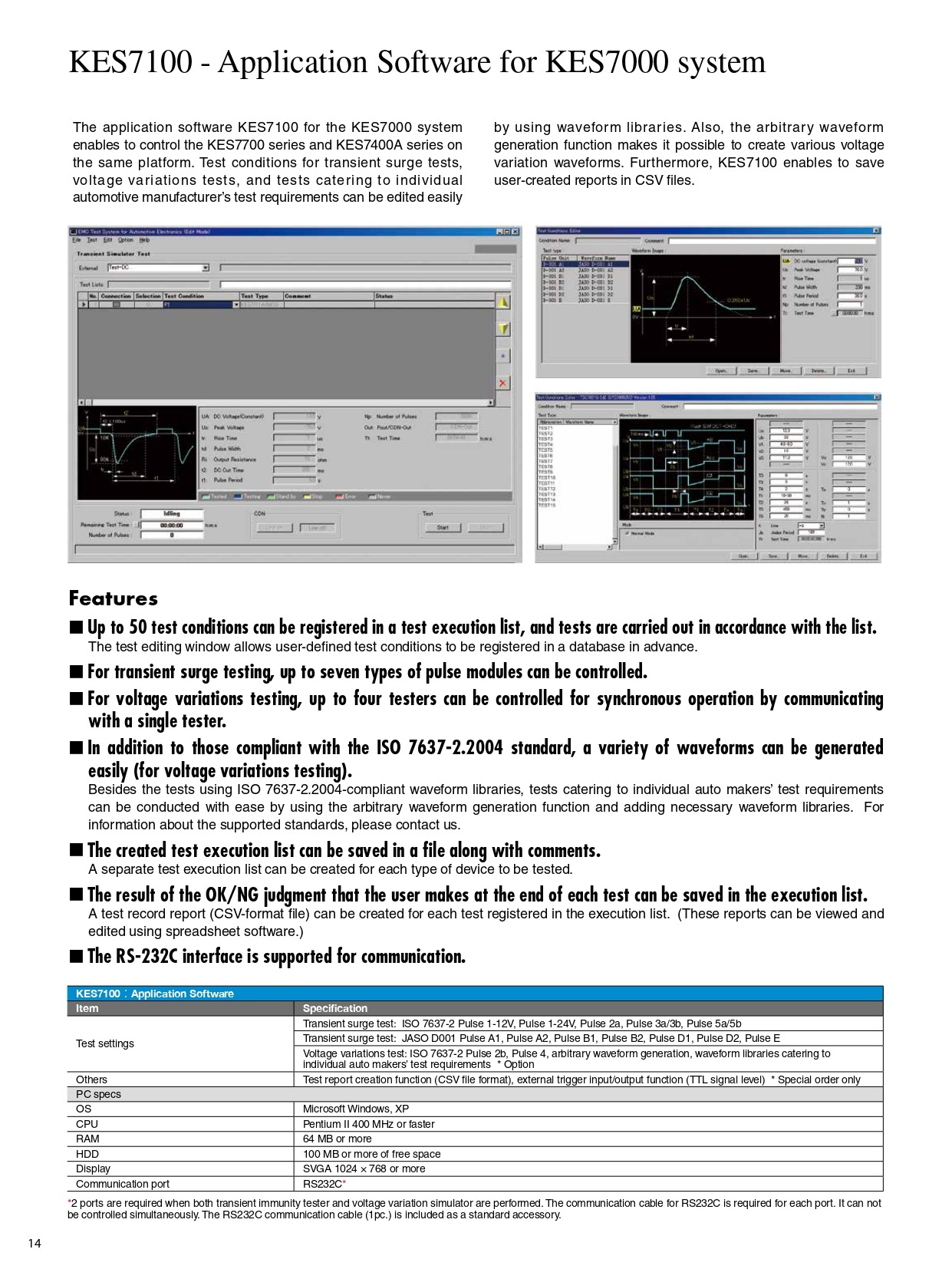

| KES7100 | KES7000 시스템용어플리케이션 소프트웨어 |
기쿠수이 KIKUSUI KES7000 – 차량 탑재 전자 기기용 EMC 시험 시스템
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
KIKUSUI KES7000 제품 데이터시트의 핵심 사양입니다.

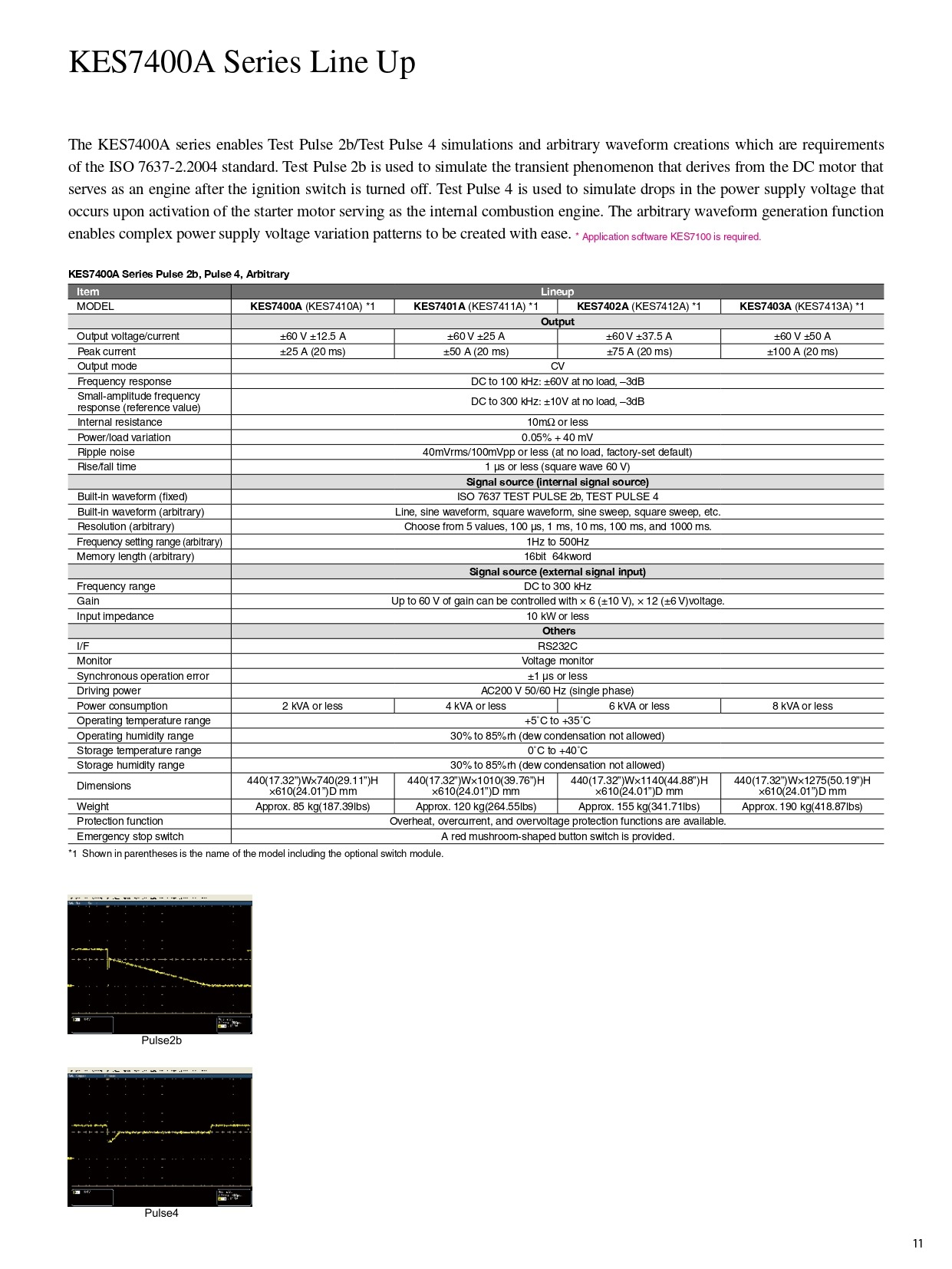

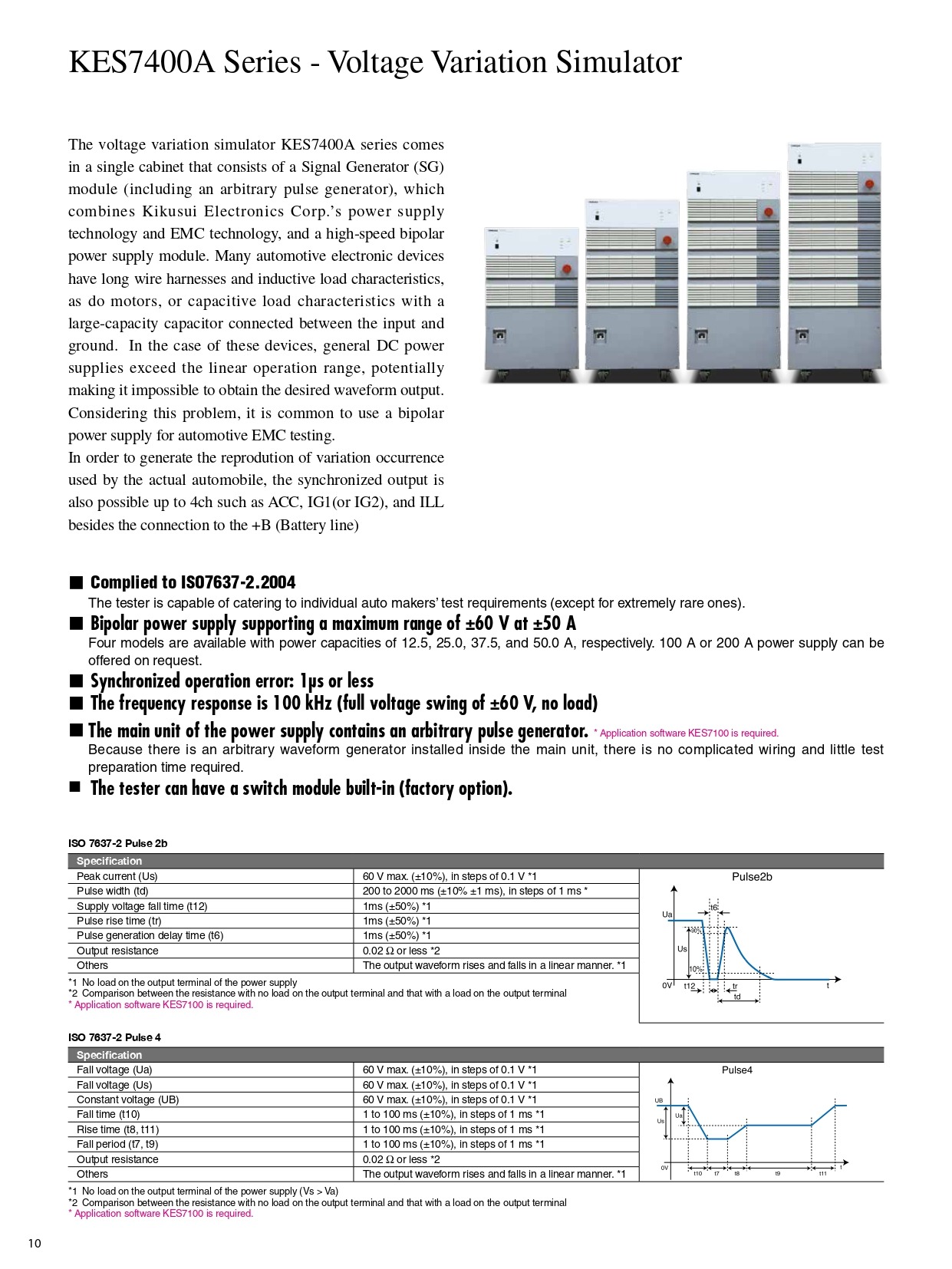

- Voltage Variation Simulator : KES7400A Series
- Weight Approx. 45 kg(99.20lbs) Approx.48 kg(105.82lbs)
- Output impedance (Ri) 2 W, 4 W, 10 W
- CDN output : 0.5 s to 99 s, in steps of 0.1 s,
- PLUSEOUT output : 0.2 s to 99 s, in steps of 0.1 s
- CDN output : 2 ms to 200 ms, in steps of 0.1 ms
- PLUSEOUT output : 0 ms
- Output impedance (Ri) 20 W(SAE), 50 W(ISO)
- Weight Approx. 40 kg(88.18lbs) Approx. 42 kg(92.59lbs)
- Output impedance (Ri) 50 W
- Peak voltage (Us) +40.0V to +200.0V(0.1 V step), +40.0V to +150.0V (Output impedance (Ri)＝0.5W) 90%
- Output impedance (Ri) 0.5W, 1W, 2W, 4W, 6W, 8W
- Suppressed voltage: 100 V max. (settable in steps of 0.1 V)
- Maximum input surge voltage (Us) 200 V Max
- Settable suppressed voltage range (Us*) 10 to 100 V, in steps of 0.1 V / accuracy:3.0 V

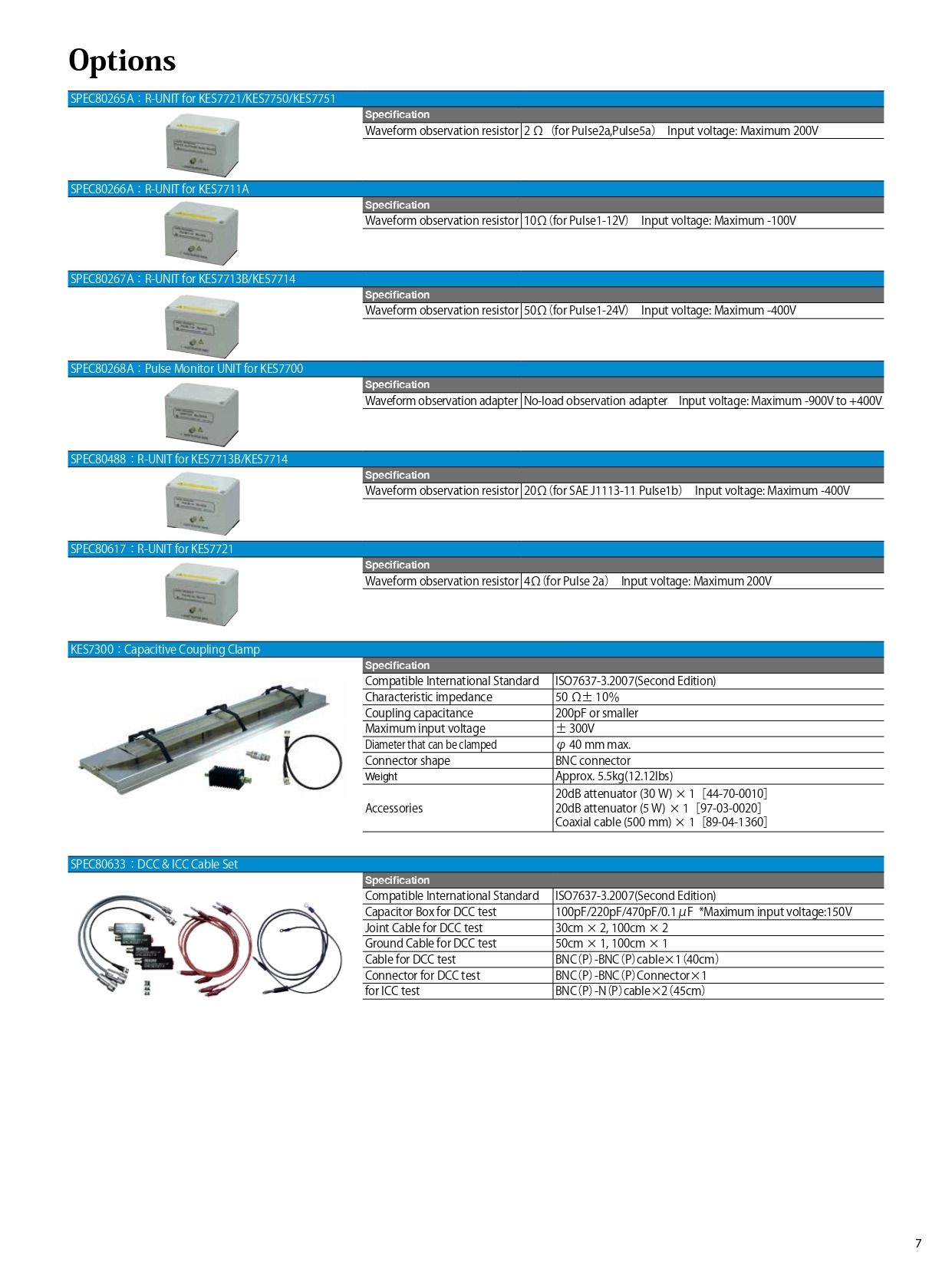

- Waveform observation adapter No-load observation adapter Input voltage: Maximum -900V to +400V
- Maximum input voltage ±300V
- Peak voltage(Us)/Damping constant/output resistance(R3) ＋100V, in steps of 0.1 V/200mS/0.8Ω
- Peak voltage(Us)/Damping constant/output resistance(R3) ＋150V, in steps of 0.1 V/2.5μs/0.4W
- Peak voltage(Us)/Damping constant/output resistance(R3)/DC cut time -100V, in steps of 0.1 V/60ms/8Ω/300ms
- Peak voltage(Us)/Damping constant/output resistance(R3) ＋200V, in steps of 0.1 V/2.5μS/0.9Ω
- Supply voltage fall time (t12) 1ms (±50%) *1
- Output resistance 0.02 W or less *2
- Frequency response DC to 100 kHz: ±60V at no load, –3dB
- DC to 300 kHz: ±10V at no load, –3dB
- Power/load variation 0.05% + 40 mV
- Frequency setting range (arbitrary) 1Hz to 500Hz
- Frequency range DC to 300 kHz
- Input impedance 10 kW or less
- Operating humidity range 30% to 85%rh (dew condensation not allowed)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
