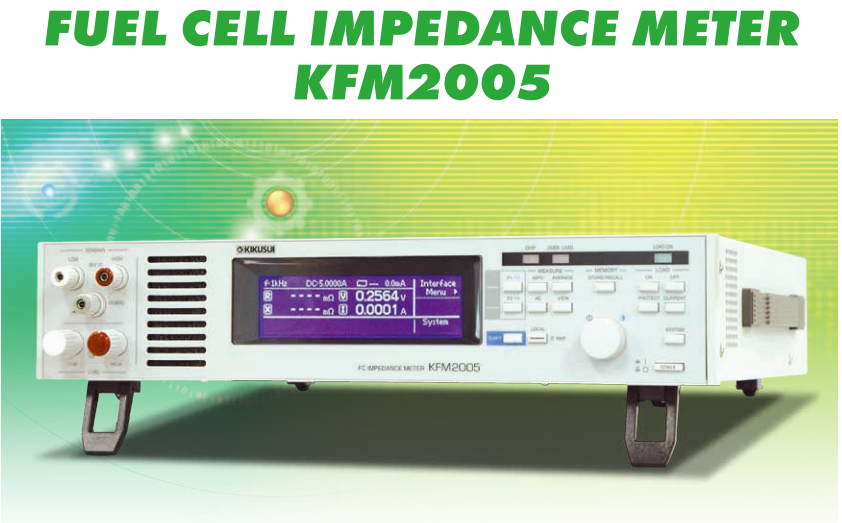

기쿠수이 KIKUSUI KFM2005 연료 전지용 임피던스 미터 (가격문의)
111,111원

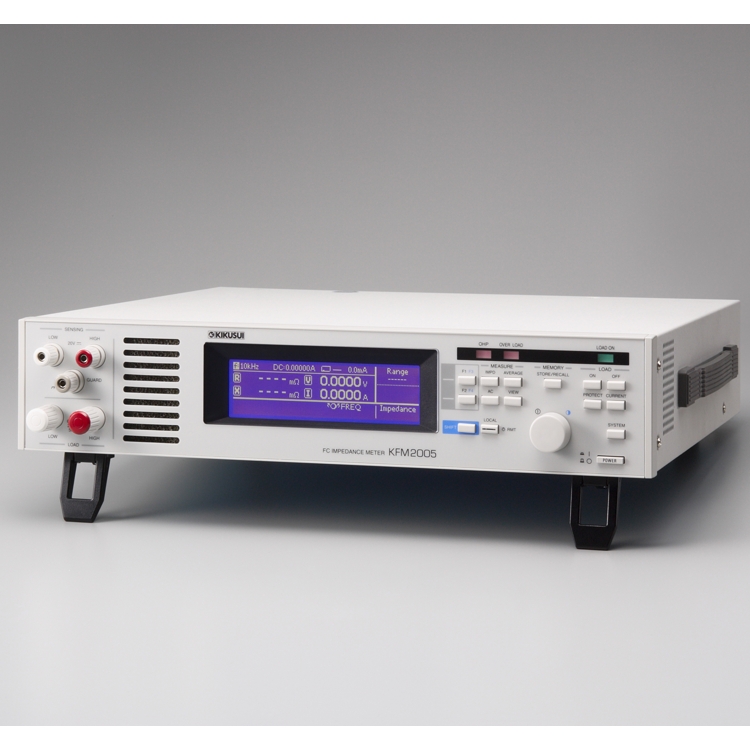

기쿠수이 KIKUSUI KFM2005 연료 전지용 임피던스 미터
임피던스 미터 KFM2005는 적은 전류(5A 이하)로 연료 전지를 시험할 수 있도록 설계되었습니다. KFM2005는 전류-전압 특성 시험 뿐만 아니라 AC 임피던스 방법과 콜콜 플롯을 이용해서 연료전지의 임피던스를 쉽게 측정할 수 있습니다. 콜콜 플롯의 측정 데이터를 이용해서 연료전지 회로와 대략적으로 동등한 회로의 회로 상수를 계산할 수 있습니다. 내장 DC 부하(60W)는 0V부터 작동할 수 있으며 최대 20V, 5A까지 연료전지를 시험할 수 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
개요
임피던스 미터 KFM2005는 적은 전류(5A 이하)로 연료 전지를 시험할 수 있도록 설계되었습니다. KFM2005는 전류-전압 특성 시험 뿐만 아니라 AC 임피던스 방법과 콜콜 플롯을 이용해서 연료전지의 임피던스를 쉽게 측정할 수 있습니다. 콜콜 플롯의 측정 데이터를 이용해서 연료전지 회로와 대략적으로 동등한 회로의 회로 상수를 계산할 수 있습니다. 내장 DC 부하(60W)는 0V부터 작동할 수 있으며 최대 20V, 5A까지 연료전지를 시험할 수 있습니다.
특징
- 최대 20V까지 전지의 임피던스를 10mHz~10kHz의 범위로 측정할 수 있다.
- (전지 전압/전류를 읽을 수 있으며 0V~20V/0A~5A 범위의 10%~100%까지 판독할 수 있습니다.)
- 임피던스 측정(측정 AC 전류를 각 정격 값의 범위의 10%~`100% 에서 0.1% 단위로 설정할 수 있습니다다.)
- (측정 AC전압을 5mV로 한 임의 정전압에서의 임피던스 측정도 설정할 수 있습니다.)
- 내장된 직류전자부하장치의 정격은 정전류모드 5A, 0.5A의 2레인지 부하전류 분해능 0.1mA(5A 레인지) 0.01mA(0.5A 레인지) 최대 소비전력 60W
- “저전압 보호”, “과전압 보호”, “과전력 보호”, “과열 보호”, “과전류 보호” 및 “라인 절단 보호” 기능이 기본으로 제공됩니다.
- 백라이트 LCD는 우수한 가시도를 제공합니다.
- R, X, | Z |,θ , V, I 중에서 4종류의 측정값을 선택하여 표시할 수 있습니다.
- GPIB, RS-232C 및 USB 인터페이스를 기본으로 제공합니다.
- 1차 전지와 2차 전지 모두에 대해 10mHz~10kHz 범위에서 임피던스 측정을 할 수 있습니다.
라인 업
| 모델 | 사양 |
| KFM2005 | 임피던스 미터 KFM2005는 적은 전류(5A 이하)로 연료 전지를 시험할 수 있도록 설계되었습니다. KFM2005는 전류-전압 특성 시험 뿐만 아니라 AC 임피던스 방법과 콜콜 플롯을 이용해서 연료전지의 임피던스를 쉽게 측정할 수 있습니다. 콜콜 플롯의 측정 데이터를 이용해서 연료전지 회로와 대략적으로 동등한 회로의 회로 상수를 계산할 수 있습니다. 내장 DC 부하(60W)는 0V부터 작동할 수 있으며 최대 20V, 5A까지 연료전지를 시험할 수 있습니다. |
기쿠수이 KIKUSUI KFM2005 연료 전지용 임피던스 미터

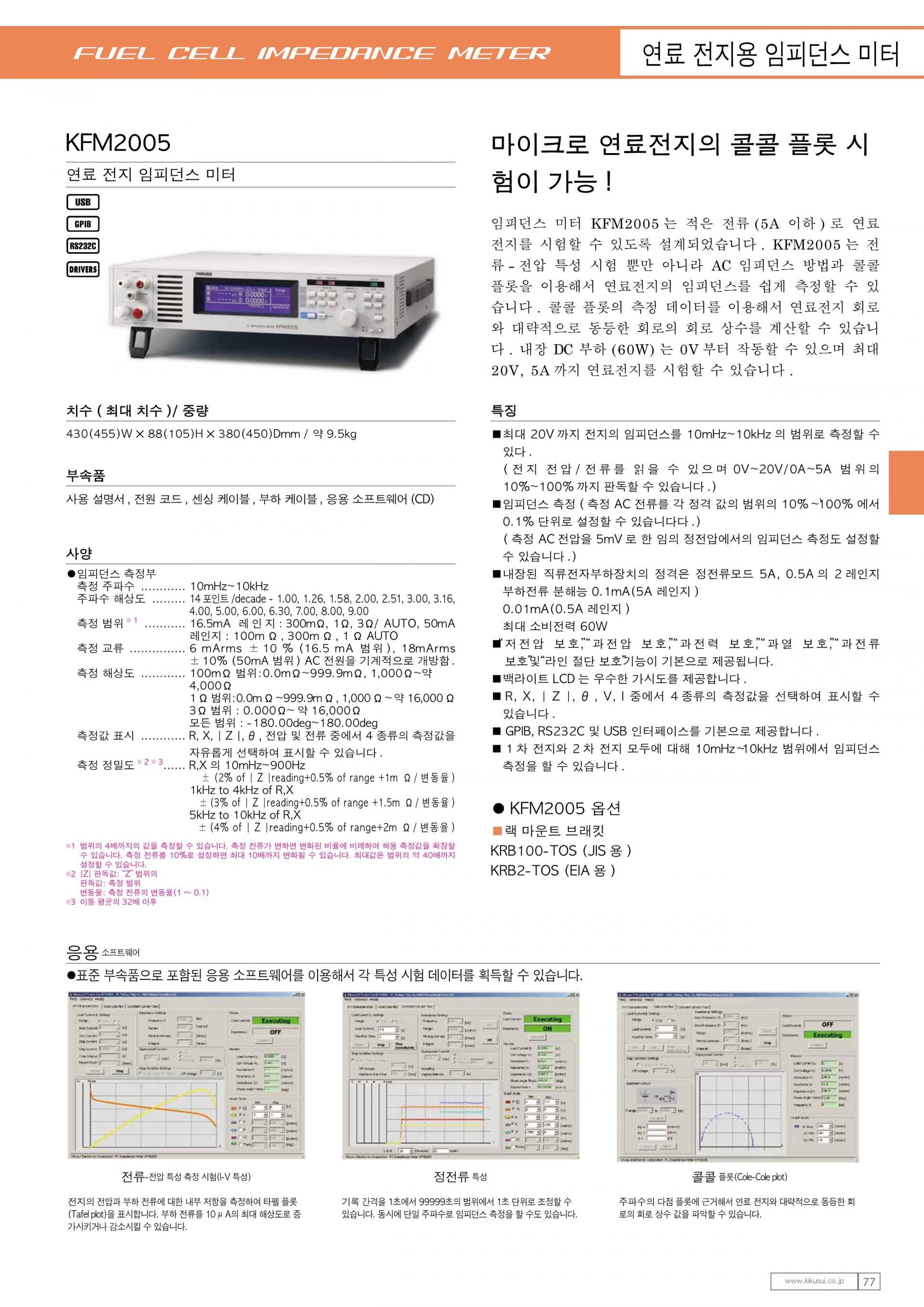

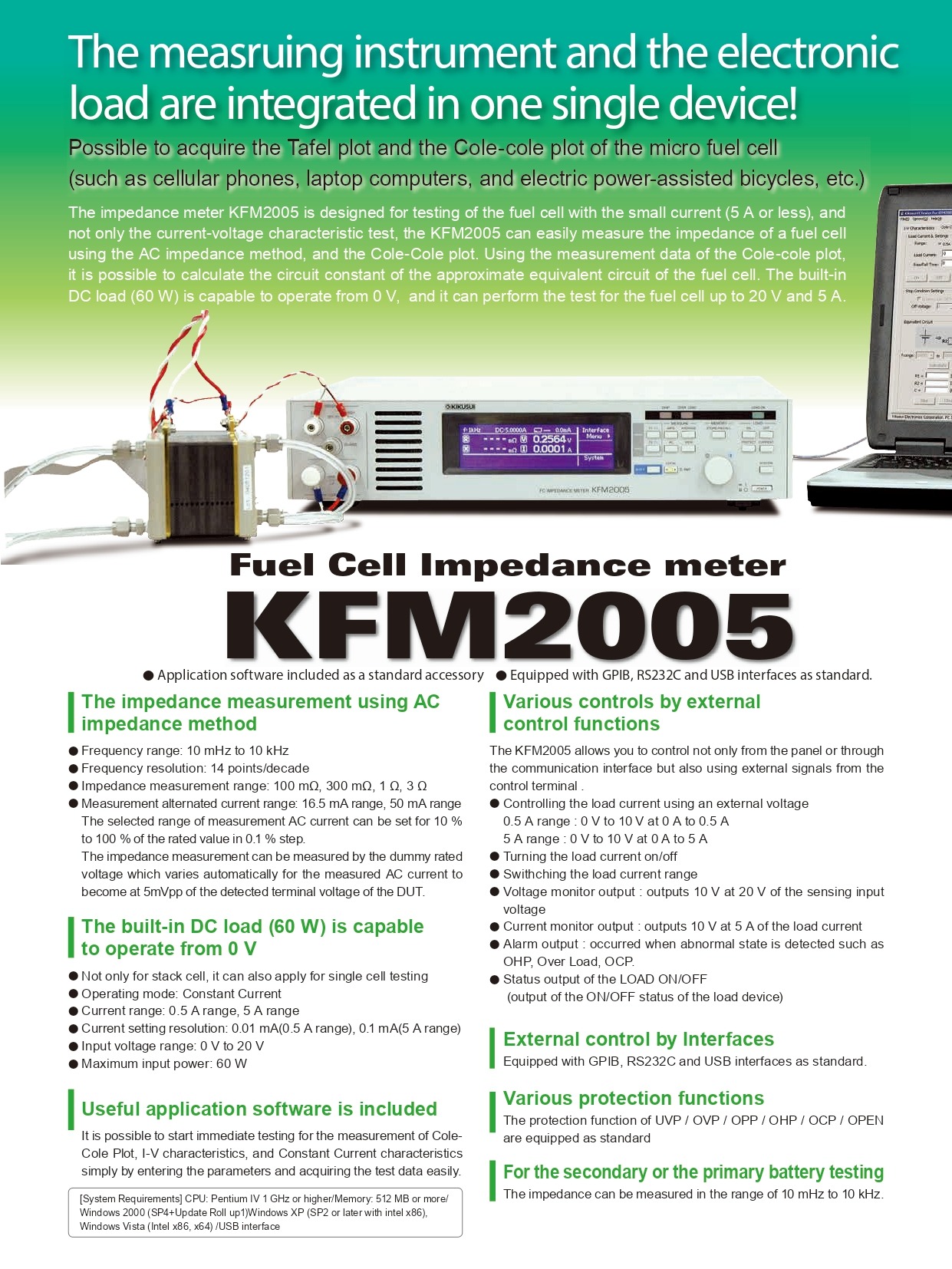

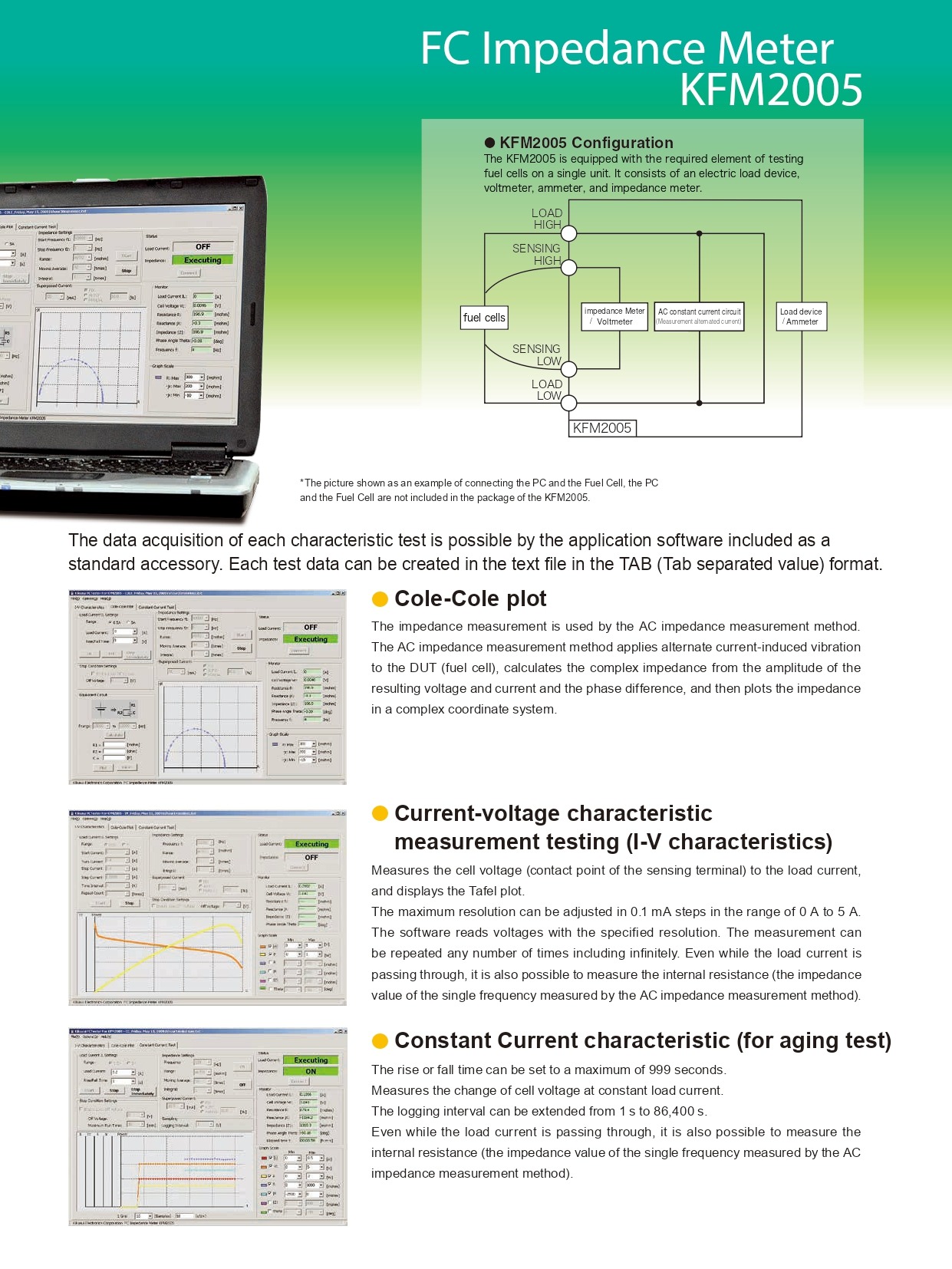

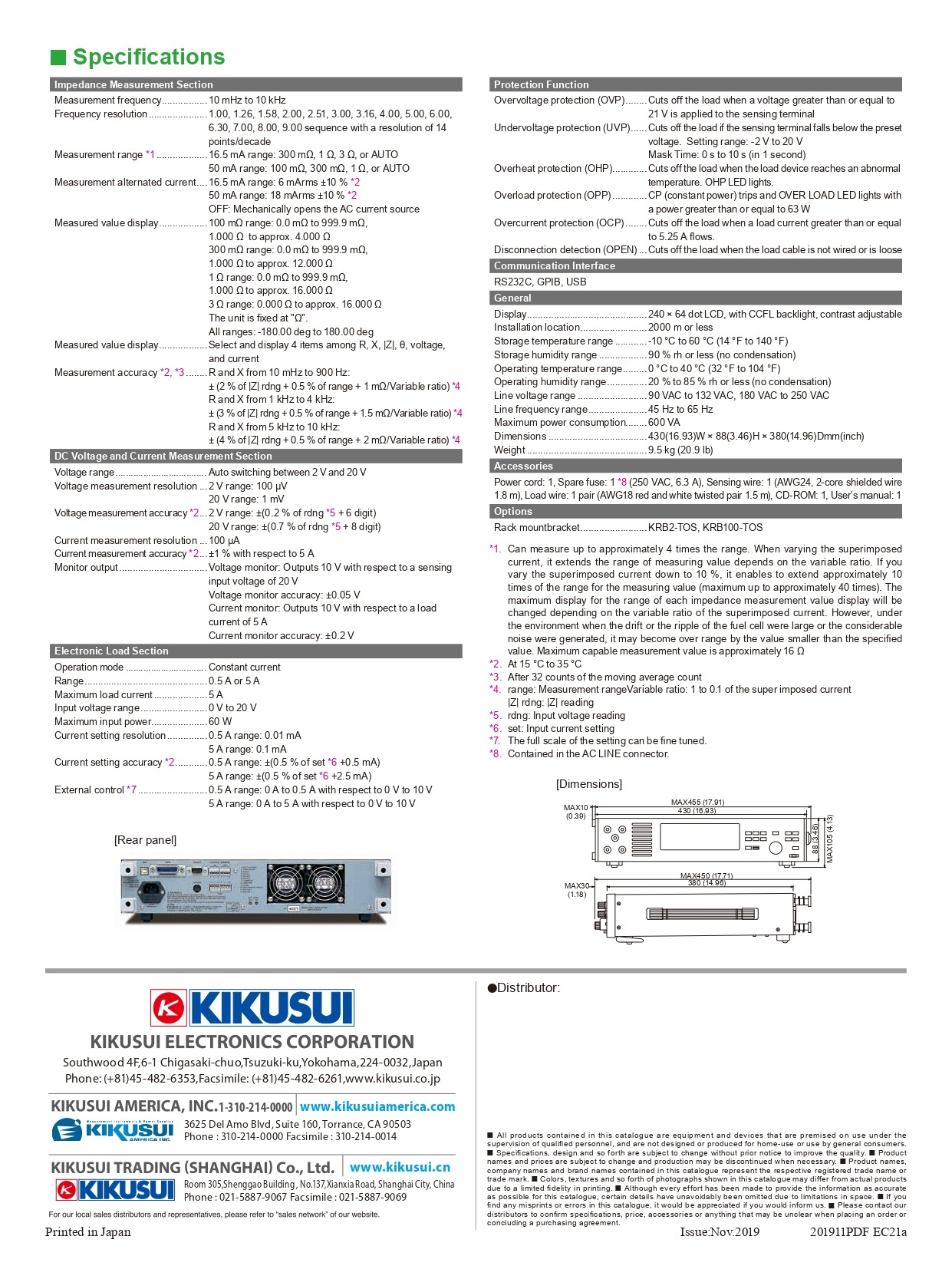

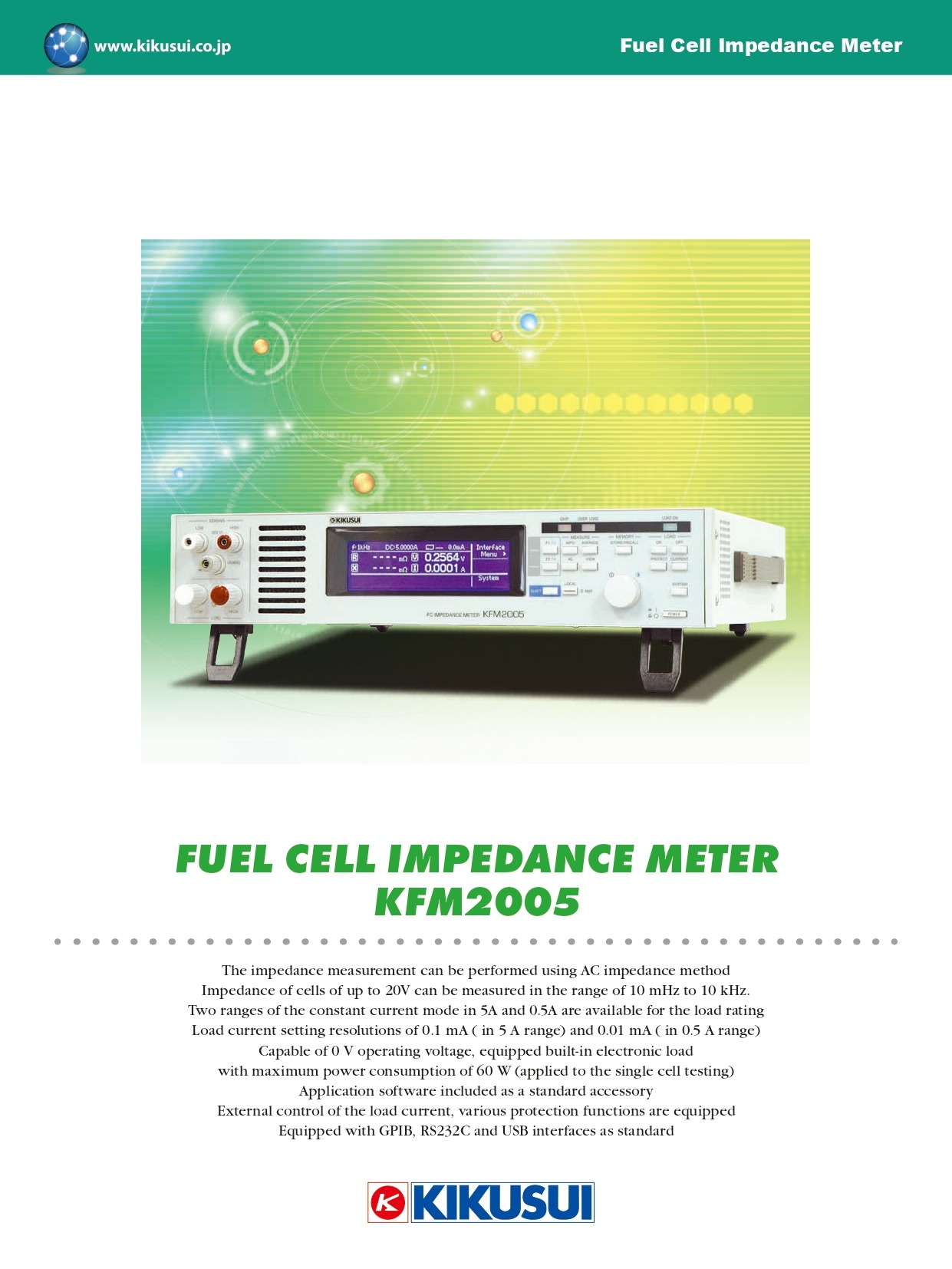

■ 제품 사양 (Specifications)
KIKUSUI KFM2005 제품 데이터시트의 핵심 사양입니다.
- Load current setting resolutions of 0.1 mA ( in 5 A range) and 0.01 mA ( in 0.5 A range)
- Capable of 0 V operating voltage, equipped built-in electronic load
- ● Impedance measurement range: 100 mΩ, 300 mΩ, 1 Ω, 3 Ω control terminal .
- ● Measurement alternated current range: 16.5 mA range, 50 mA range ● Controlling the load current using an external voltage
- become at 5mVpp of the detected terminal voltage of the DUT. ● Voltage monitor output : outputs 10 V at 20 V of the sensing input
- ● Current range: 0.5 A range, 5 A range
- ● Current setting resolution: 0.01 mA(0.5 A range), 0.1 mA(5 A range)
- ● Input voltage range: 0 V to 20 V
- ● Maximum input power: 60 W Equipped with GPIB, RS232C and USB interfaces as standard.
- points/decade voltage. Setting range: -2 V to 20 V
- 50 mA range: 100 mΩ, 300 mΩ, 1 Ω, or AUTO Overheat protection (OHP) .............Cuts off the load when the load device reaches an abnormal
- Measurement alternated current ....16.5 mA range: 6 mArms ±10 % *2 temperature. OHP LED lights.
- OFF: Mechanically opens the AC current source a power greater than or equal to 63 W
- Measured value display ..................100 mΩ range: 0.0 mΩ to 999.9 mΩ, Overcurrent protection (OCP) ........Cuts off the load when a load current greater than or equal
- 1.000 Ω to approx. 12.000 Ω Communication Interface
- R and X from 1 kHz to 4 kHz: Line voltage range ..........................90 VAC to 132 VAC, 180 VAC to 250 VAC
- R and X from 5 kHz to 10 kHz: Maximum power consumption........600 VA
- Weight .............................................9.5 kg (20.9 lb)
- Voltage range ....................................Auto switching between 2 V and 20 V
- Voltage measurement accuracy *2 ...2 V range: ±(0.2 % of rdng *5 + 6 digit) Options
- Current measurement resolution ...100 μA
- Monitor output .................................Voltage monitor: Outputs 10 V with respect to a sensing
- input voltage of 20 V
- Voltage monitor accuracy: ±0.05 V
- Current monitor: Outputs 10 V with respect to a load
- Input voltage range .........................0 V to 20 V
- Maximum input power .....................60 W
- Current setting resolution ...............0.5 A range: 0.01 mA
- 5 A range: 0.1 mA *8. Contained in the AC LINE connector.
- Current setting accuracy *2 ............0.5 A range: ±(0.5 % of set *6 +0.5 mA)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
