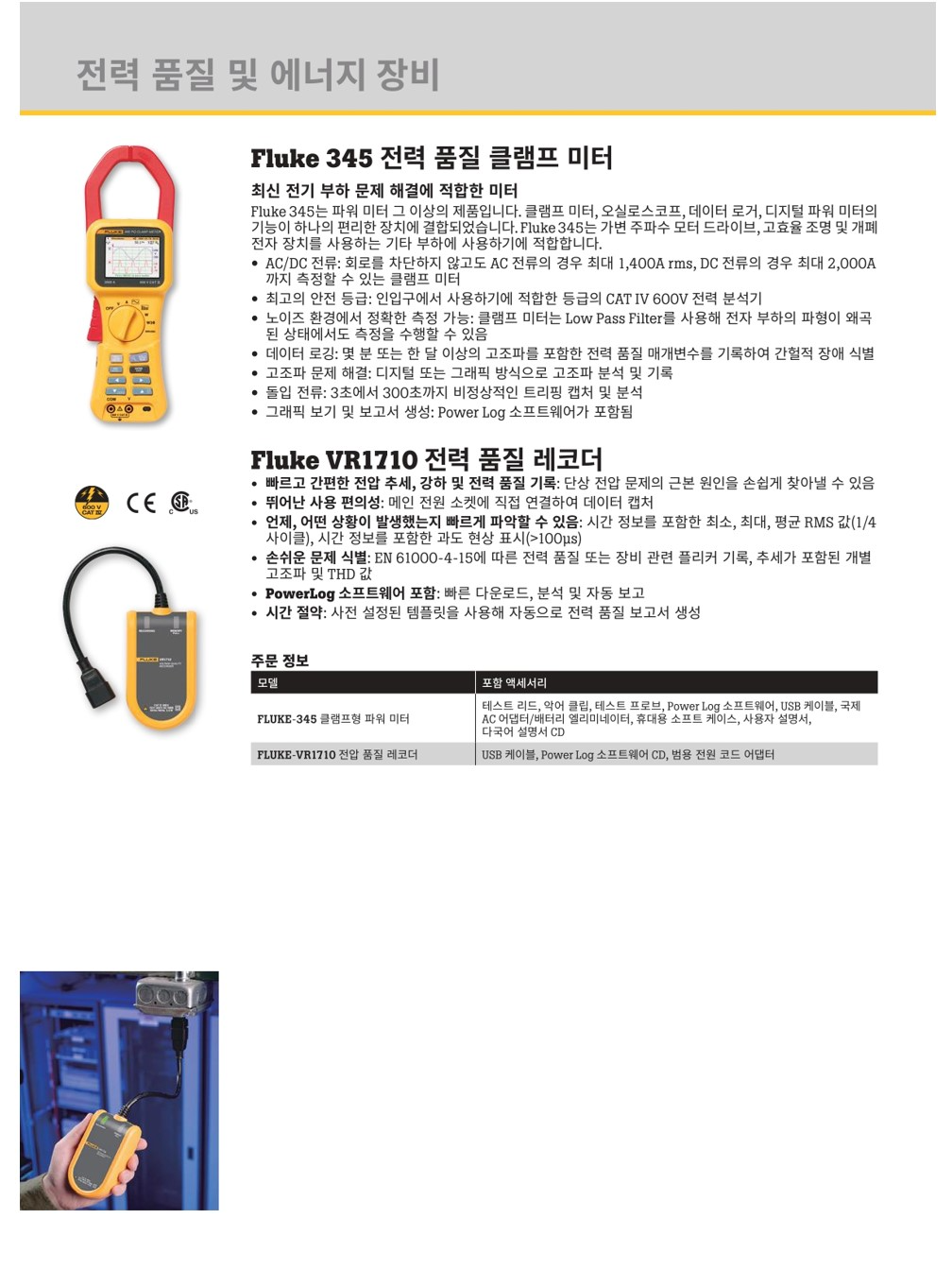

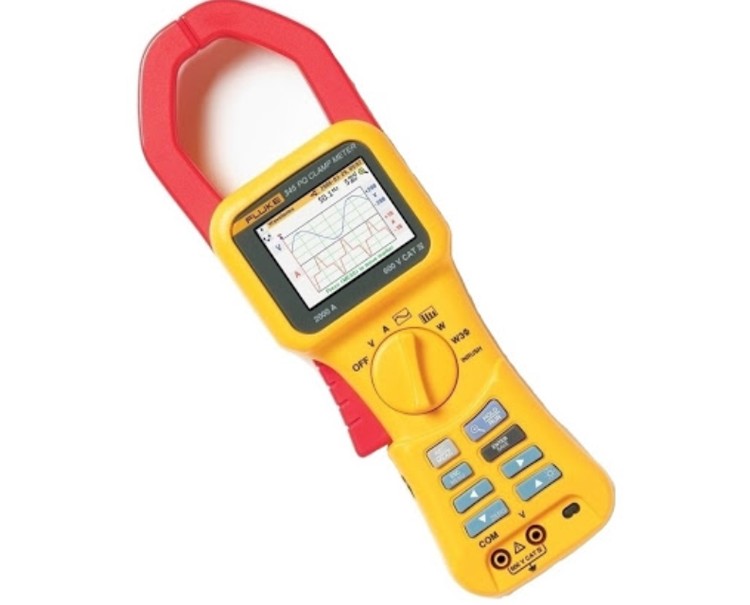

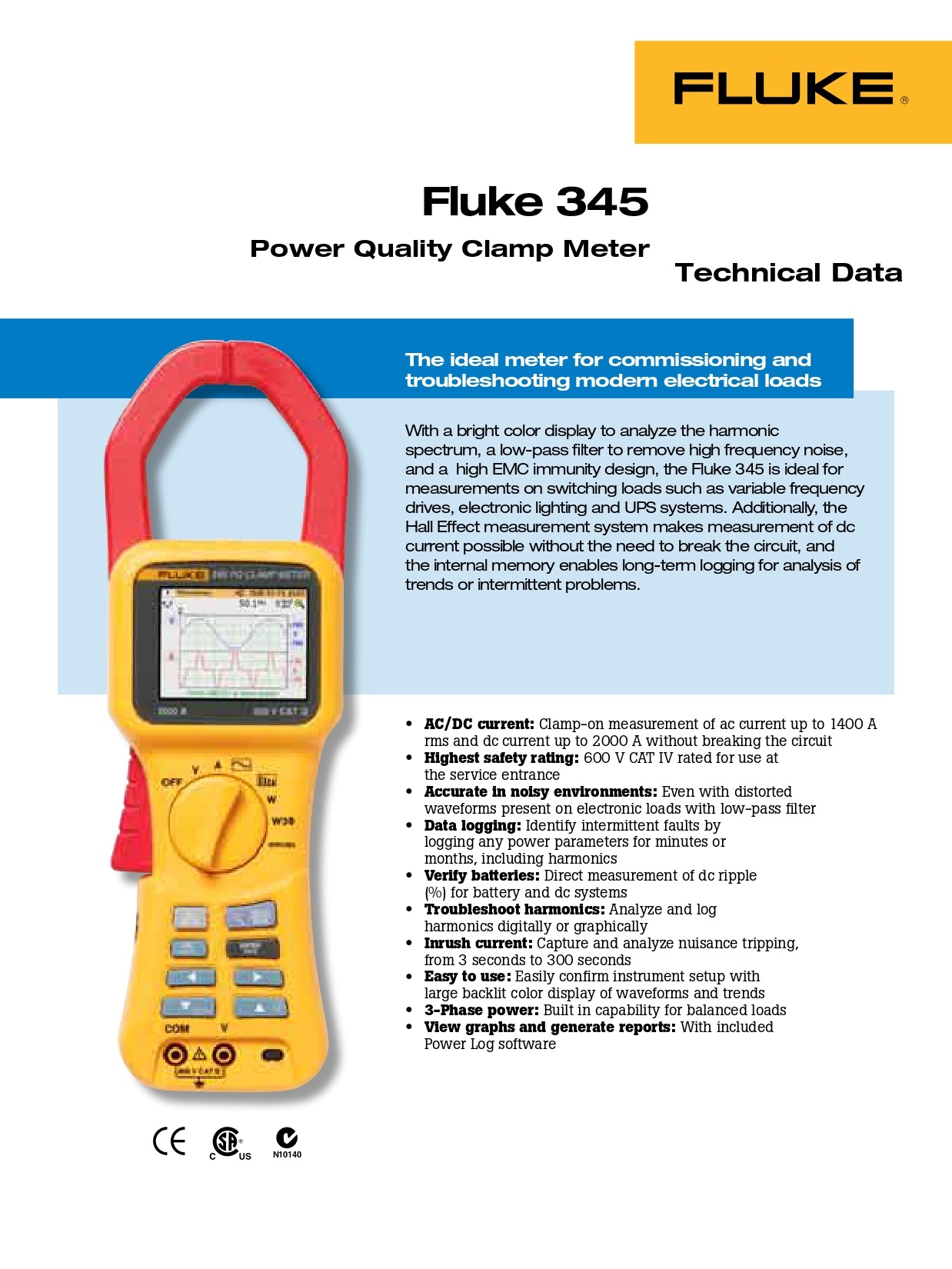

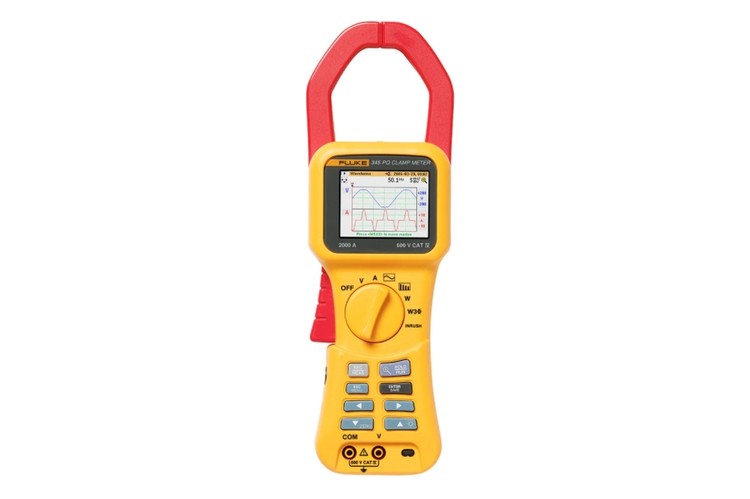

Fluke 345 전력 품질 클램프 미터
▒ 제품 개요
이 부착식 미터는 전력 분석기, 전력 품질 로거 및 클램프 미터의 조합이며, 전자 부하를 모니터링하는 데 적합합니다.
Fluke 345는 단순한 전자 Fluke 43B 전력 품질 분석기입니다. 3상 기기가 응용 분야에 더 나은 솔루션인 경우 1735, 434 또는 435 를 사용하는 것이 좋습니다.
▒ 주요 기능
• AC/DC 전류: 회로를 해체하지 않고도 ac 전류의 경우 최대 1,400A rms, dc 전류의 경우 최대 2,000A까지 측정할 수 있는 부착식 프로브
• 최고의 안전 등급: 서비스 센터에서 사용하기에 적합한 등급의 600V CAT IV 전력 분석기
• 노이즈 환경에서 정확한 측정 가능: 클램프 미터는 로우 패스 필터를 사용해 전자 부하의 파형이 왜곡된 상태에서도 측정을 수행할 수 있음
• 데이터 로깅: 몇 분 동안 또는 한 달 이상 전력 품질 매개변수를 로깅하여 간헐적 장애 파악
• 배터리 확인: 배터리 및 dc 시스템의 dc 리플(%) 직접 측정
• 고조파 문제 해결: 디지털 또는 그래픽 방식으로 고조파 분석 및 기록
• 돌입 전류: 3~300초간 불필요한 작동 포착 및 분석
• 사용 편의성: 파형 및 추세에 대한 대형 백라이트 컬러 디스플레이로 전력 미터 설정을 쉽게 확인
• 3상 전력: 균형 부하용 내장 기능
• 그래픽 보기 및 보고서 생성: Power Log 소프트웨어가 포함된 전력 분석기 사용

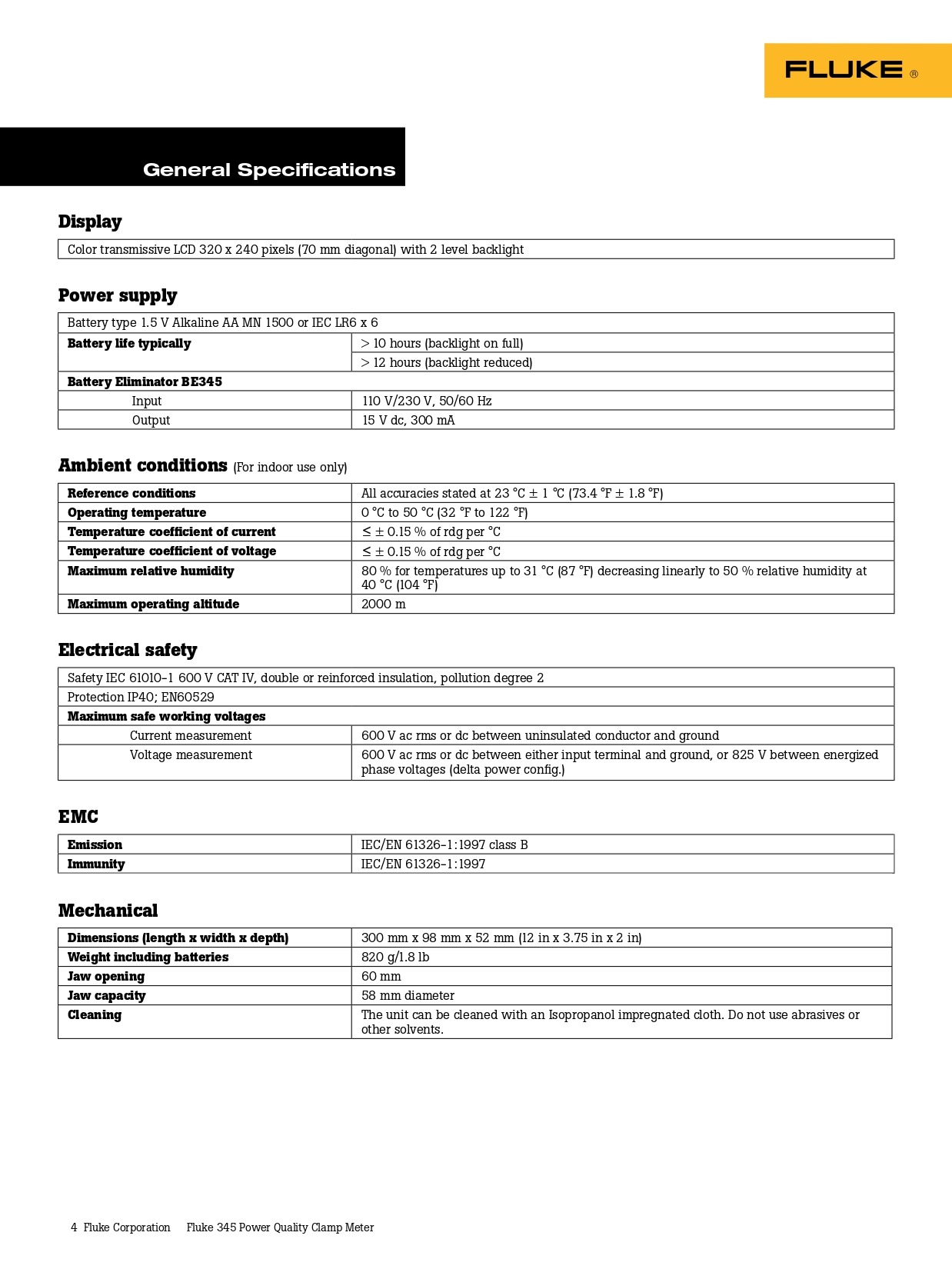

| 사양 | ||
| 디스플레이 | 2레벨 백라이트가 있는 컬러 전송 LCD 320x240픽셀(70mm 대각선) | |
| 전원 공급 장치 | 배터리 유형 1.5V 알카라인 AA MN 1500 또는 IEC LR6 x 6 | |
| 배터리 수명(일반) | > 10시간(백라이트를 완전히 켠 경우) > 12시간(백라이트를 줄인 경우) | |
| 배터리 엘리미네이터 | 입력 | 110/230V 50/60Hz |
| 출력 | 15VDC, 300mA | |
| 주위 조건(실내용만) | ||
| 기준 조건 | 23˚C ± 1˚C(73.4°F ± 1.8°F)에서 명시된 모든 정확도 | |
| 작동 온도 | 0°C~50°C(32°F~122°F) | |
| 전류의 온도 계수 | °C당 판독값의 ±0.15% 이하 | |
| 전압의 온도 계수 | °C당 판독값의 ±0.15% 이하 | |
| 최대 상대 습도 | 31°C(87°F)까지 온도의 80%, 40°C(104°F)에서는 50% 상대 습도로 비례 감소 | |
| 최대 작동 고도 | 2,000m | |
| 전기 안전 | ||
| 최대 안전 작동 전압 | IEC 61010-1 600V CAT III, 이중 또는 강화 절연, 오염 등급 2 준수 보호 IP40; EN60529 | |
| 전류 측정 | 비절연 도체와 접지 사이 600V AC rms 또는 DC | |
| 전압 측정 | 입력 단자와 접지 사이 600V AC rms 또는 DC, 활성화된 위상 전압 사이 825V(델타 전력 구성) | |
| EMC | ||
| 방출 | IEC/EN 61326-1:1997 A | |
| 차단 | IEC/EN 61326-1:1997 Annex C Performance Criterion B | |
| 공학적 | ||
| 치수(길이x너비x깊이) | 300 x 98 x 52 mm(12 x 3.75 x 2 인치) | |
| 중량(배터리 포함) | 820 g(1.8 lb) | |
| 측정턱 입구 | 60mm | |
| 죠 용량 | 직경 58 mm | |
| 청소 | 알코올을 묻힌 천으로 장치를 세척할 수 있습니다. 용제나 연마제는 사용하지 마십시오. | |

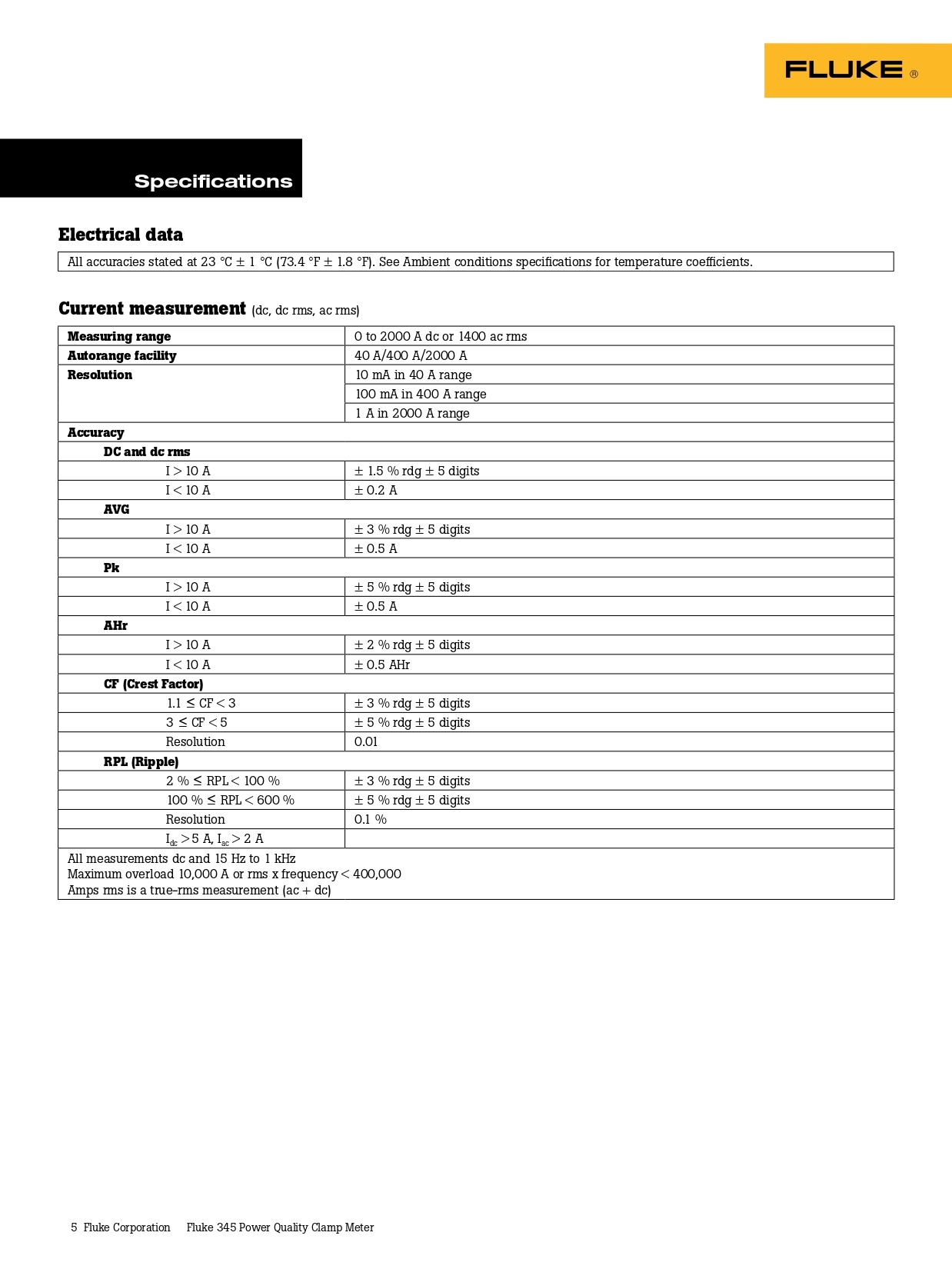

| 전기 자료 | ||
| 정확도 | 23°C ± 1°C(73.4°F ± 1.8°F). 온도 계수는 주위 조건 사양을 참조하십시오. | |
| 전류 측정(DC, DC rms, AC rms) | ||
| 측정 범위 | 0~2000A DC 또는 1400 AC rms | |
| Autorange 기능 | 40A/400A/2000A | |
| 해상도 | 40A 범위에서 10mA 400A 범위에서 100mA 2000A 범위에서 1A | |
| 정확도: DC 및 DC rms | I > 10A | ±1.5% 판독값 ±5자리 |
| I < 10A | ±0.2A | |
| 정확도: AVG | I > 10A | ±3% 판독값 ±5자리 |
| I < 10A | ±0.5 A | |
| 정확도: Pk | I > 10A | ±5% 판독값 ±5자리 |
| I < 10A | ±0.5 A | |
| 정확도: AHr | I > 10A | ±2% 판독값 ±5자리 |
| I < 10A | ±0.5AHr | |
| 정확도: CF(파고율) | 1.1 ≤ CF < 3 | ±3% 판독값 ±5자리 |
| 3 ≤ CF < 5 | ±5% 판독값 ±5자리 | |
| 해상도 | 0.01 | |
| 정확도: RPL(리플) | 2% ≤ RPL < 100% | ±3% 판독값 ±5자리 |
| 100% ≤ RPL < 600% | ±5% 판독값 ±5자리 | |
| 해상도 | 0.1% | |
| I DC > 5A, I AC > 2A | ||
| 모든 측정 DC 및 15Hz~1kHz 최대 과부하 10,000A 또는 rms x 주파수 < 400,000 암페어 rms는 true-rms 측정(AC+DC) | ||

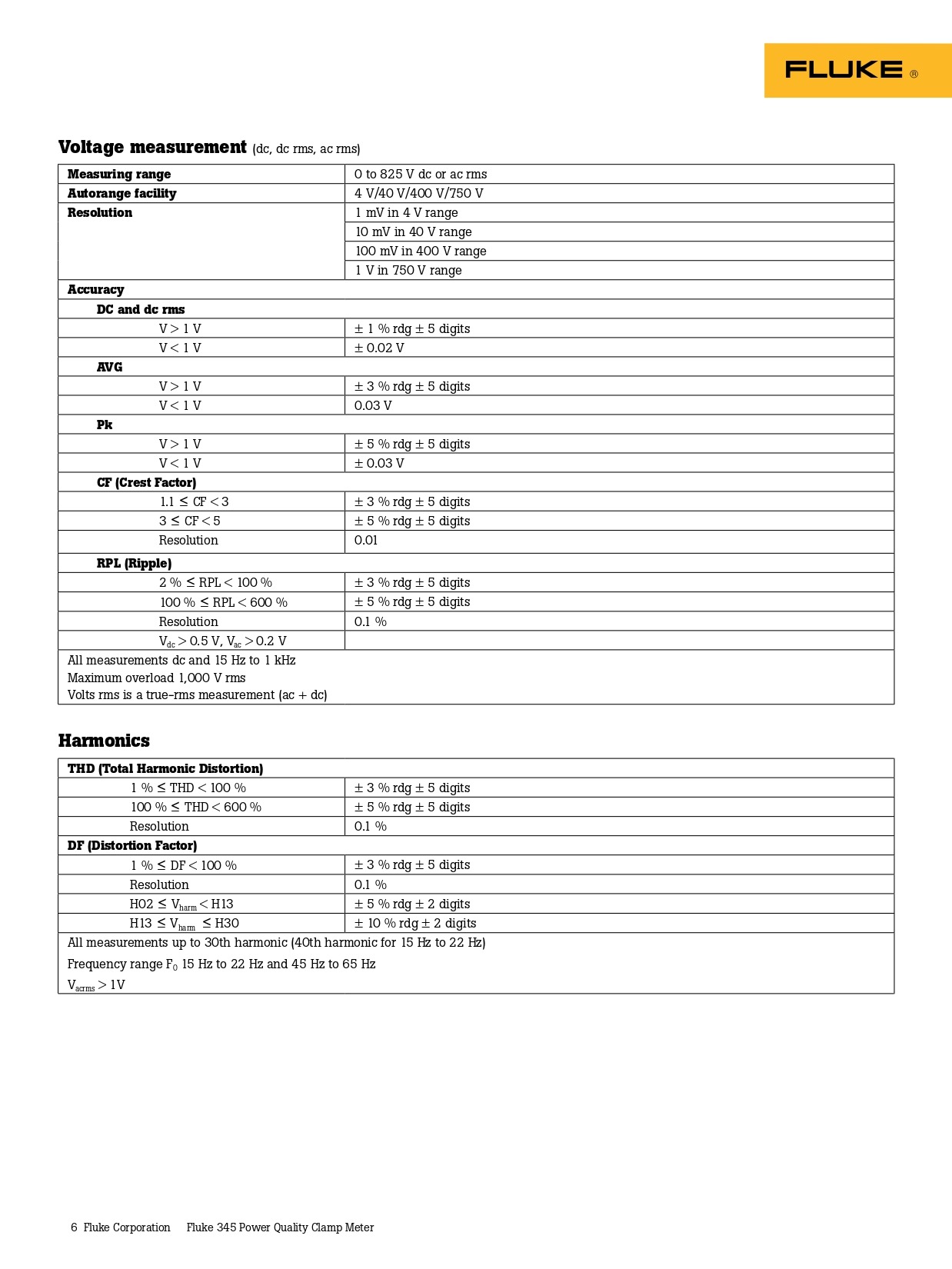

| 전압 측정(DC, DC rms, AC rms) | ||
| 측정 범위 | 0~825 VDC 또는 AC rms | |
| Autorange 기능 | 4V/40V/400V/750V | |
| 해상도 | 4V 범위에서 1mV 40V 범위에서 10mV 400V 범위에서 100mV 750V 범위에서 1V | |
| 정확도: DC 및 DC rms | V > 1V | ±1% 판독값 ±5자리 |
| V < 1V | ±0.02V | |
| 정확도: AVG | V > 1V | ±3% 판독값 ±5자리 |
| V < 1V | ±0.03 V | |
| 정확도: Pk | V > 1V | ±5% 판독값 ±5자리 |
| V < 1V | ±0.03 V | |
| 정확도: CF(파고율) | 1.1 ≤ CF < 3 | ±3% 판독값 ±5자리 |
| 3 ≤ CF < 5 | ±5% 판독값 ±5자리 | |
| 해상도 | 0.01 | |
| 정확도: RPL(리플) | 2% ≤ RPL < 100% | ±3% 판독값 ±5자리 |
| 100% ≤ RPL < 600% | ±5% 판독값 ±5자리 | |
| 해상도 | 0.1% | |
| VDC > 0.5V, VAC > 0.2V | ||
| 모든 측정 DC 및 15Hz~1kHz 최대 과부하 1,000V rms 볼트 rms는 true-rms 측정(AC+DC) | ||
| 고조파 | ||
| THD(총 고조파 왜곡) | 1% ≤ THD < 100% | ±3% 판독값 ±5자리 |
| 100% ≤ THD < 600% | ±5% 판독값 ±5자리 | |
| 해상도 | 0.1% | |
| DF(왜곡 계수) | 1% ≤ DF < 100% | ±3% 판독값 ±5자리 |
| 해상도 | 0.1% | |
| H02 ≤ Vharm < H13 | ±5% ±2자리 | |
| H13 ≤ Vharm ≤ H30 | ±10% ±2자리 | |
| 30번째 고조파까지의 모든 측정(15Hz~22Hz의 경우 40번째 고조파) 기본 F0 15Hz~22Hz 및 45Hz~65Hz의 주파수 범위 Vacrms > 1V | ||

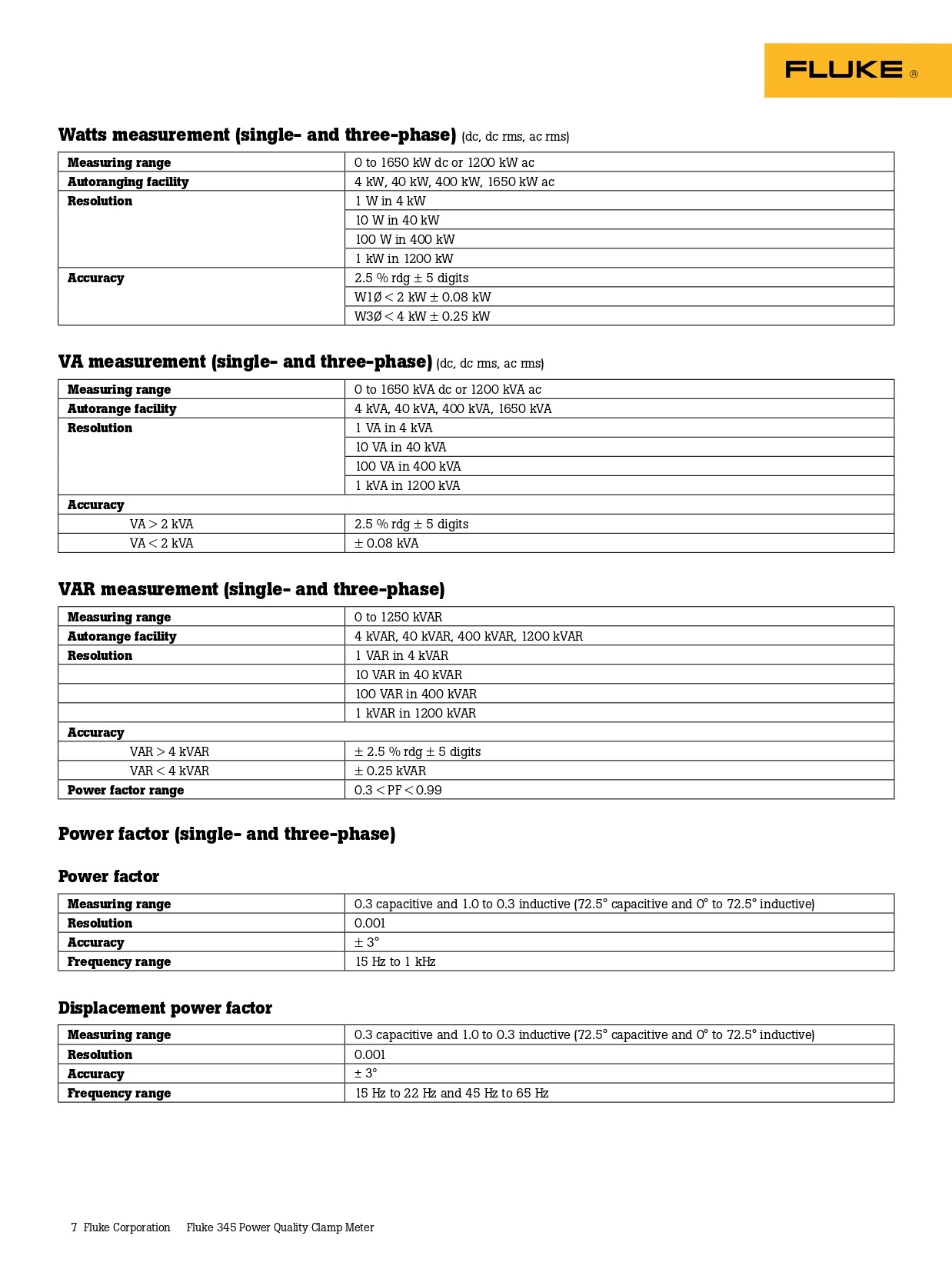

| 전력 측정(단상 및 3상)(DC, DC rms, AC rms) | ||
| 측정 범위 | 0~1650kW DC 또는 1200kW AC | |
| 측정 범위 | 4 kW, 40 kW, 400 kW, 1650 kW | |
| 해상도 | 4kW 범위에서 1W 40kW 범위에서 10W 400kW 범위에서 100W 1200kW 범위에서 1kW | |
| 정확도 | 2.5% 판독값 ±5자리 W1Ø < 2kW ±0.08kW W3Ø < 4kW ±0.25kW | |
| VA 측정(단상 및 3상)(DC, DC rms, AC rms) | ||
| 측정 범위 | 0~1650kVA DC 또는 1200kVA AC | |
| Autorange 기능 | 4kVA, 40kVA, 400kVA, 1650kVA | |
| 해상도 | 4kVA에서 1VA 40kVA에서 10VA 400kVA에서 100VA 1200kVA에서 1kVA | |
| 정확도 | VA > 2kVA | 2.5% 판독값 ±5자리 |
| VA < 2kVA | ±0.08kVA | |
| VAR 측정(단상 및 3상) | ||
| 측정 범위 | 0~1250kVAR | |
| Autorange 기능 | 4kVAR, 40kVAR, 400kVAR, 1200kVAR | |
| 해상도 | 4kVAR에서 1VAR 40kVAR에서 10VAR 400kVAR에서 100VAR 1200kVAR에서 1kVAR | |
| 정확도 | VAR > 4kVAR | ±2.5% 판독값 ±5자리 |
| VAR < 4kVAR | ±0.25kVAR | |
| 역률 범위 | 0.3 < PF < 0.99 | |
| 역률(단상 및 3상) | ||
| 측정 범위 | 0.3 용량성~1.0 및 1.0~0.3 유도성(72.5 ° 용량성~0 ° 및 0 °~72.5 ° 유도성) | |
| 해상도 | 0.001 | |
| 정확도 | ±3° | |
| 주파수 범위 | 15 Hz ~ 1kHz | |
| 변위 역률(단상 및 3상) | ||
| 측정 범위 | 0.3 용량성~1.0 및 1.0~0.3 유도성(72.5 ° 용량성~0 ° 및 0 °~72.5 ° 유도성) | |
| 해상도 | 0.001 | |
| 정확도 | ±3° | |
| 주파수 범위 | 15 Hz~22 Hz 및 45 Hz~65 Hz | |

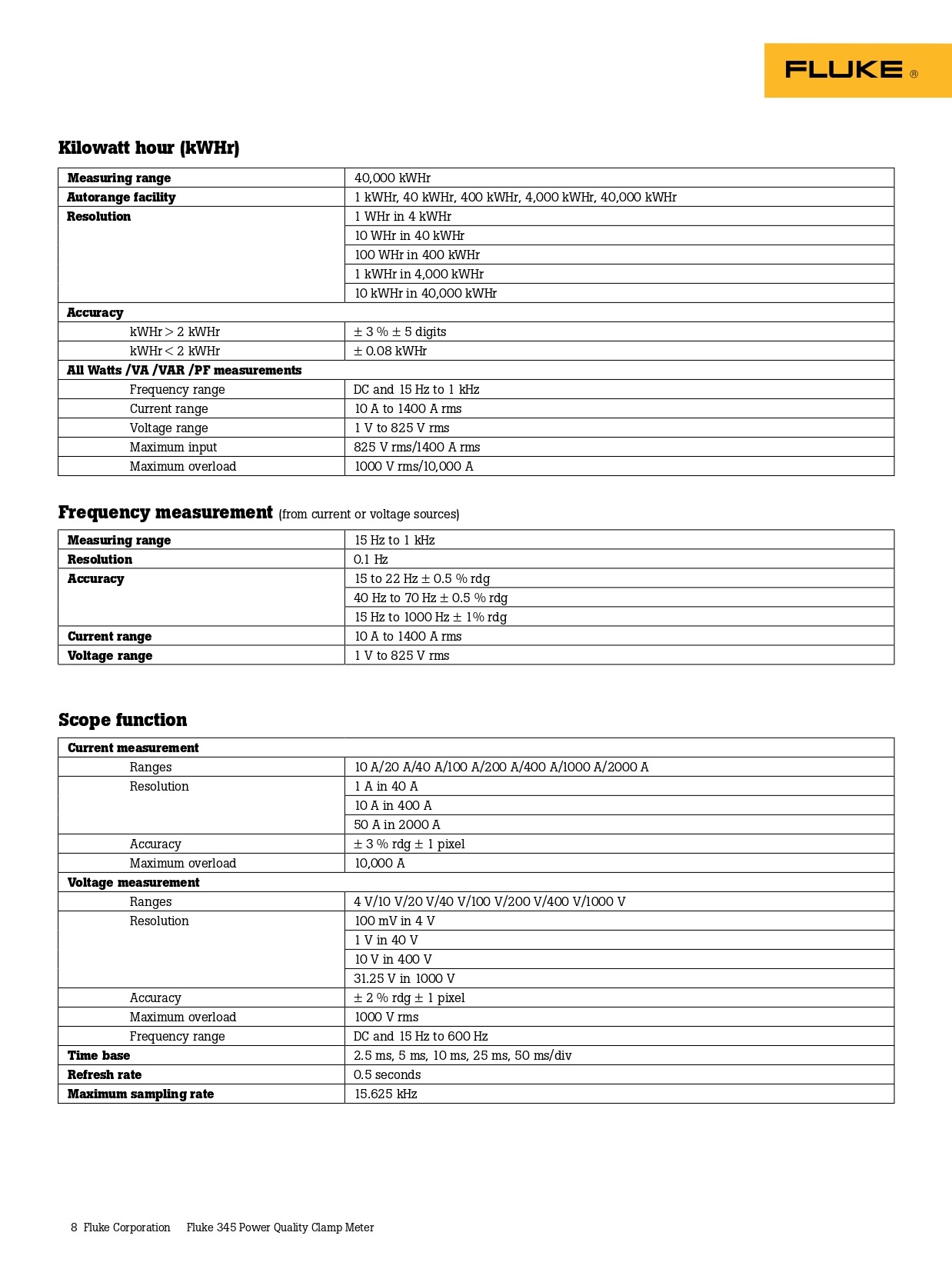

| 킬로와트시(kWHr) | ||
| 측정 범위 | 40,000kWhr | |
| Autorange 기능 | 4kWHr, 40kWHr, 400kWHr, 4,000kWHr, 40,000kWHr | |
| 해상도 | 4kWHr 범위에서 1WHr 40kWHr 범위에서 10WHr 400kWHr 범위에서 100WHr 4,000kWHr 범위에서 1kWHr 40,000kWHr 범위에서 10kWHr | |
| 정확도 | kWHr > 2kWHr | ±3% ±5자리 |
| kWHr < 2kWHr | ±0.08kWHr | |
| 모든 W/VA/VAR/PF 측정 | 주파수 범위 | DC 및 15Hz~1kHz |
| 전류 범위 | 10 A~1400 A rms | |
| 전압 범위 | 1V~825V rms | |
| 최대 입력 | 825V rms/1400A rms | |
| 최대 과부하 | 1000V rms/10,000A 모든 측정 DC 및 15Hz~1kHz. 최대 과부하 10,000A 또는 rms x 주파수 < 400,000 | |
| 주파수 측정(전류 또는 전압 소스에서) | ||
| 측정 범위 | 15 Hz ~ 1kHz | |
| 해상도 | 0.1Hz | |
| 정확도 | 15~22Hz ±0.5% 판독값 40Hz~70Hz ±0.5% 판독값 15Hz~1000Hz ±1% 판독값 | |
| 전류 범위 | 10 A~1400 A rms | |
| 전압 범위 | 1V~825V rms | |
| 스코프 기능 | ||
| 전류 측정 | 범위 | 10A/20A/40A/100A/200A/400A/1000A/2000A |
| 분해능 | 40A 범위에서 1A 400A 범위에서 10A 2000A 범위에서 50A | |
| 정확도 | ±3% 판독값 ±1픽셀 | |
| 최대 과부하 | 10,000 A | |
| 전압 측정 | 범위 | 4V/10V/20V/40V/100V/200V/400V/1000V |
| 분해능 | 4V 범위에서 100mV 40V 범위에서 1V 400V 범위에서 10V 1000V 범위에서 31.25V | |
| 정확도 | ±2% 판독값 ±1픽셀 | |
| 최대 과부하 | 1000V rms | |
| 주파수 범위 | DC 및 15Hz~600 Hz | |
| 시간 기준 | 2.5ms, 5ms, 10ms, 25ms, 50ms/div | |
| 리프레쉬 주기 | 0.5초 | |
| 최대 샘플링 속도 | 15.625 kHz | |

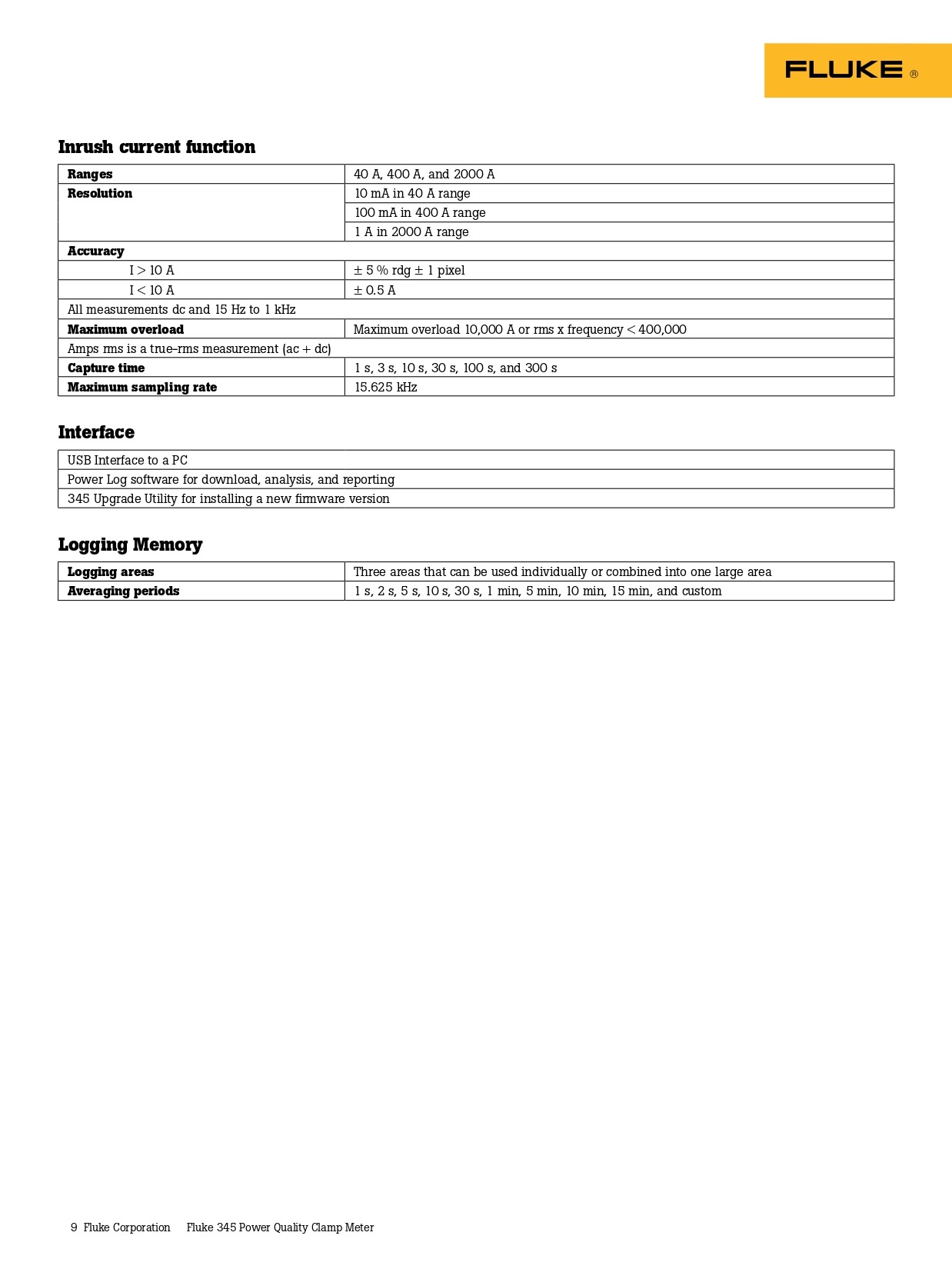

| 돌입 전류 기능 | ||
| 범위 | 40A, 400A 및 2000A | |
| 해상도 | 40A 범위에서 10mA 400A 범위에서 100mA 2000A 범위에서 1A | |
| 정확도 | I > 10A | ±5% 판독값 ±1픽셀 |
| I < 10A | ±0.5A | |
| 모든 측정 DC 및 15Hz~1kHz | ||
| 최대 과부하 | 최대 과부하 10,000A 또는 rms x 주파수 < 400,000 암페어 rms는 true-rms 측정(AC+DC) | |
| 캡처 시간 | 1초, 3초, 10초, 30초, 100초 및 300초 | |
| 최대 샘플링 속도 | 15.625 kHz | |
| 인터페이스 | ||
| USB 인터페이스-PC | 다운로드, 분석 및 보고용 Power Log 소프트웨어 새 펌웨어 버전 설치용 345 Upgrade Utility | |
| 로깅 메모리 | ||
| 로깅 영역 | 개별적으로 사용하거나 하나의 큰 영역으로 결합할 수 있는 세 영역 | |
| 평균 기간 | 1초, 2초, 5초, 10초, 30초, 1분, 5분, 10분, 15분 및 사용자 지정 | |

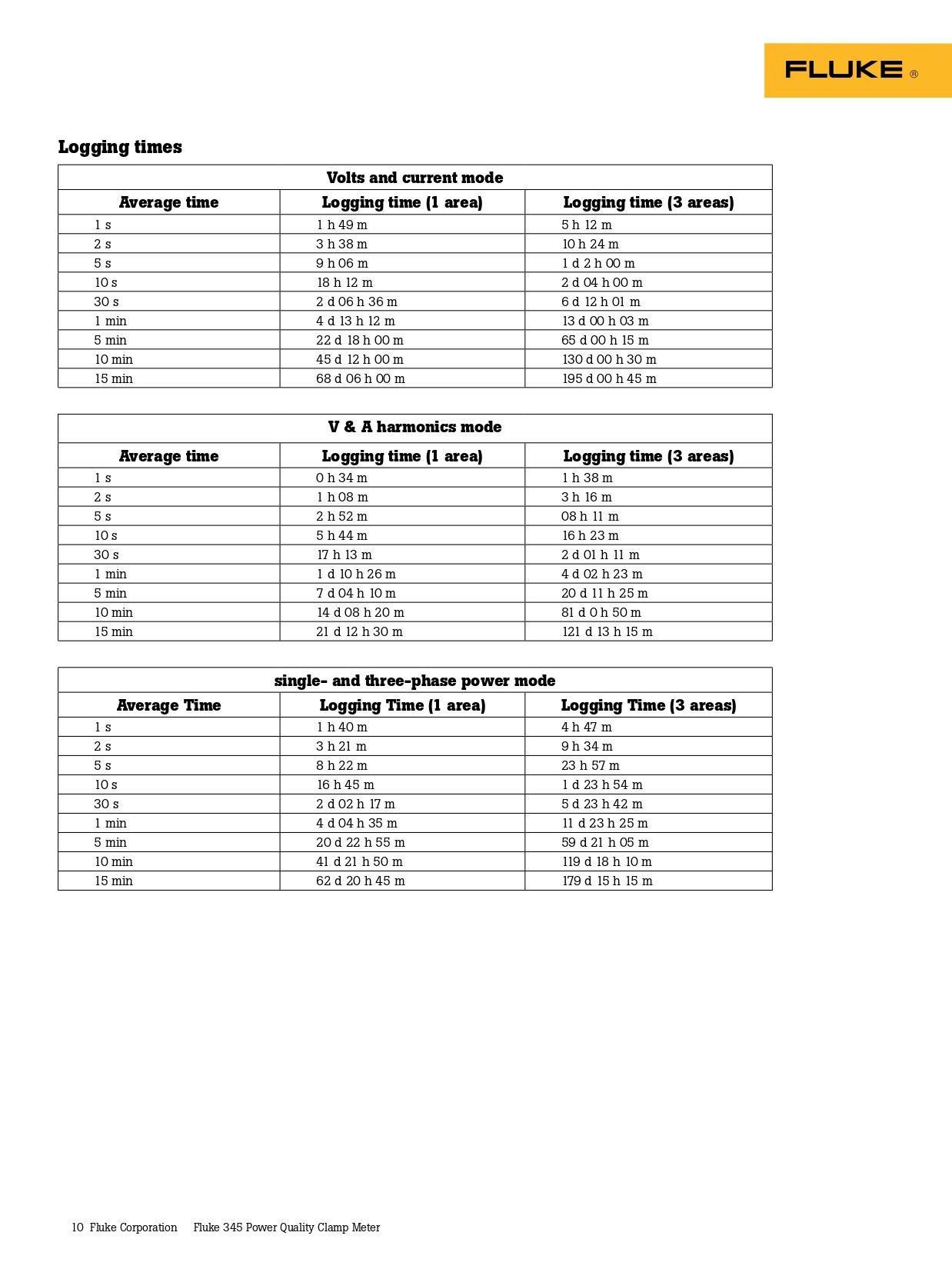

| 로깅 시간 | ||
| 전압 및 전류 모드 | 평균 시간 | 로깅 시간(1개 영역) |
| 1초 | 1시간 49분 | |
| 2초 | 3시간 38분 | |
| 5초 | 9시간 6분 | |
| 10초 | 18시간 12분 | |
| 30초 | 2일 6시간 36분 | |
| 1분 | 4일 13시간 12분 | |
| 5분 | 22일 18시간 0분 | |
| 10분 | 45일 12시간 0분 | |
| 15분 | 68일 6시간 0분 | |
| 로깅 시간(3개 영역) | ||
| 1초 | 5시간 12분 | |
| 2초 | 10시간 24분 | |
| 5초 | 1일 2시간 00분 | |
| 10초 | 2일 4시간 00분 | |
| 30초 | 6일 12시간 1분 | |
| 1분 | 13일 0시간 12분 | |
| 5분 | 65일 0시간 15분 | |
| 10분 | 130일 0시간 30분 | |
| 15분 | 195일 0시간 45분 | |
| V 및 A 고조파 모드 | 평균 시간 | 로깅 시간(1개 영역) |
| 1초 | 0시간 34분 | |
| 2초 | 1시간 8분 | |
| 5초 | 2시간 52분 | |
| 10초 | 5시간 44분 | |
| 30초 | 17시간 13분 | |
| 1분 | 1일 10시간 26분 | |
| 5분 | 7일 4시간 10분 | |
| 10분 | 14일 8시간 20분 | |
| 15분 | 21일 12시간 30분 | |
| 로깅 시간(3개 영역) | ||
| 1초 | 1시간 38분 | |
| 2초 | 3시간 16분 | |
| 5초 | 8시간 11분 | |
| 10초 | 16시간 23분 | |
| 30초 | 2일 1시간 11분 | |
| 1분 | 4일 2시간 23분 | |
| 5분 | 20일 11시간 25분 | |
| 10분 | 81일 0시간 50분 | |
| 15분 | 121일 13시간 15분 | |
| 단상 및 3상 전력 모드 | 평균 시간 | 로깅 시간(1개 영역) |
| 1초 | 1시간 40분 | |
| 2초 | 3시간 21분 | |
| 5초 | 8시간 22분 | |
| 10초 | 16시간 45분 | |
| 30초 | 2일 2시간 17분 | |
| 1분 | 4일 4시간 35분 | |
| 5분 | 20일 22시간 55분 | |
| 10분 | 41일 21시간 50분 | |
| 15분 | 62일 20시간 45분 | |
| 로깅 시간(3개 영역) | ||
| 1초 | 4시간 47분 | |
| 2초 | 9시간 34분 | |
| 5초 | 23시간 57분 | |
| 10초 | 1일 23시간 54분 | |
| 30초 | 5일 23시간 25분 | |
| 1분 | 11일 23시간 25분 | |
| 5분 | 59일 21시간 5분 | |
| 10분 | 119일 18시간 10분 | |
| 15분 | 179일 15시간 15분 | |

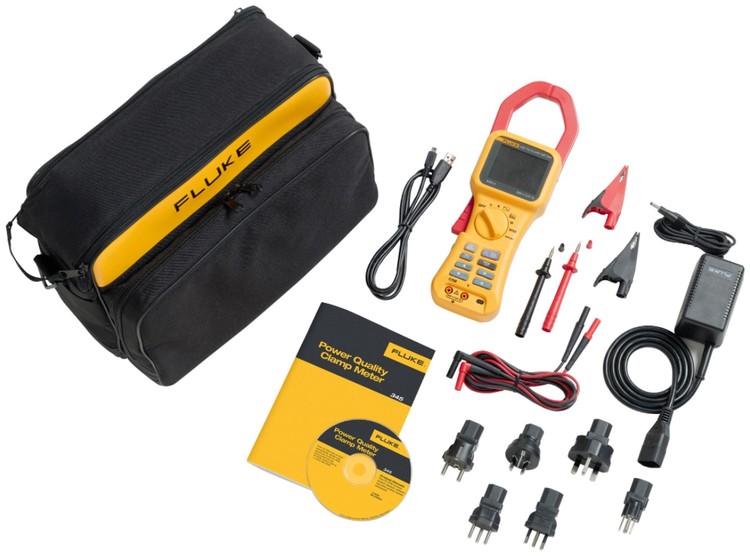

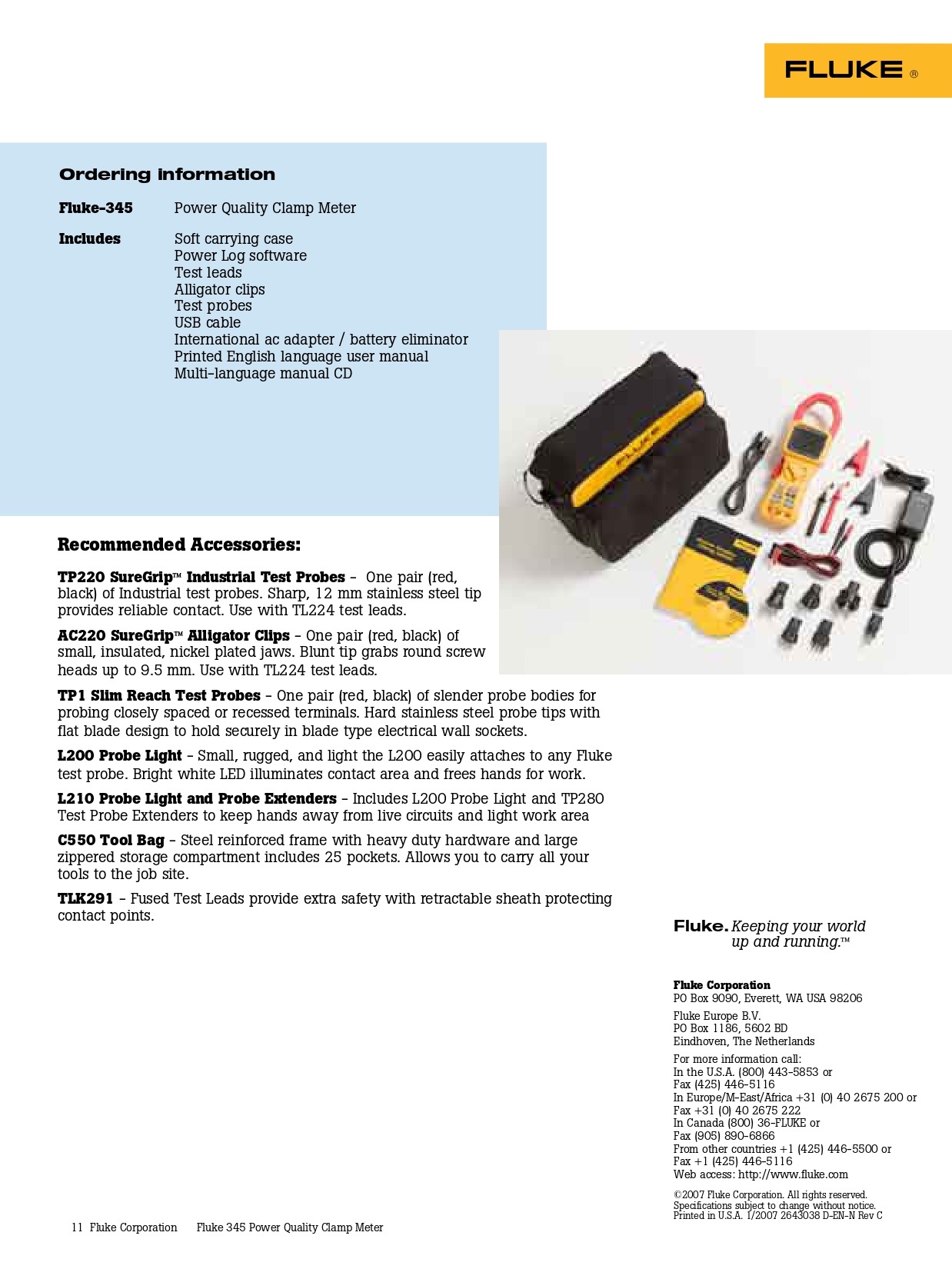

▒ 제품 구성
• 345 전원 품질 클램프 미터
• 휴대용 소프트 케이스
• Power Log 소프트웨어
• 테스트 리드
• 앨리게이터 클립
• 테스트 프로브
• USB 케이블
• 국가별 ac 어댑터/배터리 엘리미네이터
• 영문 사용 설명서(인쇄본)
• 다국어 설명서 CD
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
Fluke 345 전력 품질 클램프 미터
▒ 제품 개요
이 부착식 미터는 전력 분석기, 전력 품질 로거 및 클램프 미터의 조합이며, 전자 부하를 모니터링하는 데 적합합니다.
Fluke 345는 단순한 전자 Fluke 43B 전력 품질 분석기입니다. 3상 기기가 응용 분야에 더 나은 솔루션인 경우 1735, 434 또는 435 를 사용하는 것이 좋습니다.
▒ 주요 기능
• AC/DC 전류: 회로를 해체하지 않고도 ac 전류의 경우 최대 1,400A rms, dc 전류의 경우 최대 2,000A까지 측정할 수 있는 부착식 프로브
• 최고의 안전 등급: 서비스 센터에서 사용하기에 적합한 등급의 600V CAT IV 전력 분석기
• 노이즈 환경에서 정확한 측정 가능: 클램프 미터는 로우 패스 필터를 사용해 전자 부하의 파형이 왜곡된 상태에서도 측정을 수행할 수 있음
• 데이터 로깅: 몇 분 동안 또는 한 달 이상 전력 품질 매개변수를 로깅하여 간헐적 장애 파악
• 배터리 확인: 배터리 및 dc 시스템의 dc 리플(%) 직접 측정
• 고조파 문제 해결: 디지털 또는 그래픽 방식으로 고조파 분석 및 기록
• 돌입 전류: 3~300초간 불필요한 작동 포착 및 분석
• 사용 편의성: 파형 및 추세에 대한 대형 백라이트 컬러 디스플레이로 전력 미터 설정을 쉽게 확인
• 3상 전력: 균형 부하용 내장 기능
• 그래픽 보기 및 보고서 생성: Power Log 소프트웨어가 포함된 전력 분석기 사용
| 사양 | ||
| 디스플레이 | 2레벨 백라이트가 있는 컬러 전송 LCD 320x240픽셀(70mm 대각선) | |
| 전원 공급 장치 | 배터리 유형 1.5V 알카라인 AA MN 1500 또는 IEC LR6 x 6 | |
| 배터리 수명(일반) | > 10시간(백라이트를 완전히 켠 경우) > 12시간(백라이트를 줄인 경우) | |
| 배터리 엘리미네이터 | 입력 | 110/230V 50/60Hz |
| 출력 | 15VDC, 300mA | |
| 주위 조건(실내용만) | ||
| 기준 조건 | 23˚C ± 1˚C(73.4°F ± 1.8°F)에서 명시된 모든 정확도 | |
| 작동 온도 | 0°C~50°C(32°F~122°F) | |
| 전류의 온도 계수 | °C당 판독값의 ±0.15% 이하 | |
| 전압의 온도 계수 | °C당 판독값의 ±0.15% 이하 | |
| 최대 상대 습도 | 31°C(87°F)까지 온도의 80%, 40°C(104°F)에서는 50% 상대 습도로 비례 감소 | |
| 최대 작동 고도 | 2,000m | |
| 전기 안전 | ||
| 최대 안전 작동 전압 | IEC 61010-1 600V CAT III, 이중 또는 강화 절연, 오염 등급 2 준수 보호 IP40; EN60529 | |
| 전류 측정 | 비절연 도체와 접지 사이 600V AC rms 또는 DC | |
| 전압 측정 | 입력 단자와 접지 사이 600V AC rms 또는 DC, 활성화된 위상 전압 사이 825V(델타 전력 구성) | |
| EMC | ||
| 방출 | IEC/EN 61326-1:1997 A | |
| 차단 | IEC/EN 61326-1:1997 Annex C Performance Criterion B | |
| 공학적 | ||
| 치수(길이x너비x깊이) | 300 x 98 x 52 mm(12 x 3.75 x 2 인치) | |
| 중량(배터리 포함) | 820 g(1.8 lb) | |
| 측정턱 입구 | 60mm | |
| 죠 용량 | 직경 58 mm | |
| 청소 | 알코올을 묻힌 천으로 장치를 세척할 수 있습니다. 용제나 연마제는 사용하지 마십시오. | |
| 전기 자료 | ||
| 정확도 | 23°C ± 1°C(73.4°F ± 1.8°F). 온도 계수는 주위 조건 사양을 참조하십시오. | |
| 전류 측정(DC, DC rms, AC rms) | ||
| 측정 범위 | 0~2000A DC 또는 1400 AC rms | |
| Autorange 기능 | 40A/400A/2000A | |
| 해상도 | 40A 범위에서 10mA 400A 범위에서 100mA 2000A 범위에서 1A | |
| 정확도: DC 및 DC rms | I > 10A | ±1.5% 판독값 ±5자리 |
| I < 10A | ±0.2A | |
| 정확도: AVG | I > 10A | ±3% 판독값 ±5자리 |
| I < 10A | ±0.5 A | |
| 정확도: Pk | I > 10A | ±5% 판독값 ±5자리 |
| I < 10A | ±0.5 A | |
| 정확도: AHr | I > 10A | ±2% 판독값 ±5자리 |
| I < 10A | ±0.5AHr | |
| 정확도: CF(파고율) | 1.1 ≤ CF < 3 | ±3% 판독값 ±5자리 |
| 3 ≤ CF < 5 | ±5% 판독값 ±5자리 | |
| 해상도 | 0.01 | |
| 정확도: RPL(리플) | 2% ≤ RPL < 100% | ±3% 판독값 ±5자리 |
| 100% ≤ RPL < 600% | ±5% 판독값 ±5자리 | |
| 해상도 | 0.1% | |
| I DC > 5A, I AC > 2A | ||
| 모든 측정 DC 및 15Hz~1kHz 최대 과부하 10,000A 또는 rms x 주파수 < 400,000 암페어 rms는 true-rms 측정(AC+DC) | ||
| 전압 측정(DC, DC rms, AC rms) | ||
| 측정 범위 | 0~825 VDC 또는 AC rms | |
| Autorange 기능 | 4V/40V/400V/750V | |
| 해상도 | 4V 범위에서 1mV 40V 범위에서 10mV 400V 범위에서 100mV 750V 범위에서 1V | |
| 정확도: DC 및 DC rms | V > 1V | ±1% 판독값 ±5자리 |
| V < 1V | ±0.02V | |
| 정확도: AVG | V > 1V | ±3% 판독값 ±5자리 |
| V < 1V | ±0.03 V | |
| 정확도: Pk | V > 1V | ±5% 판독값 ±5자리 |
| V < 1V | ±0.03 V | |
| 정확도: CF(파고율) | 1.1 ≤ CF < 3 | ±3% 판독값 ±5자리 |
| 3 ≤ CF < 5 | ±5% 판독값 ±5자리 | |
| 해상도 | 0.01 | |
| 정확도: RPL(리플) | 2% ≤ RPL < 100% | ±3% 판독값 ±5자리 |
| 100% ≤ RPL < 600% | ±5% 판독값 ±5자리 | |
| 해상도 | 0.1% | |
| VDC > 0.5V, VAC > 0.2V | ||
| 모든 측정 DC 및 15Hz~1kHz 최대 과부하 1,000V rms 볼트 rms는 true-rms 측정(AC+DC) | ||
| 고조파 | ||
| THD(총 고조파 왜곡) | 1% ≤ THD < 100% | ±3% 판독값 ±5자리 |
| 100% ≤ THD < 600% | ±5% 판독값 ±5자리 | |
| 해상도 | 0.1% | |
| DF(왜곡 계수) | 1% ≤ DF < 100% | ±3% 판독값 ±5자리 |
| 해상도 | 0.1% | |
| H02 ≤ Vharm < H13 | ±5% ±2자리 | |
| H13 ≤ Vharm ≤ H30 | ±10% ±2자리 | |
| 30번째 고조파까지의 모든 측정(15Hz~22Hz의 경우 40번째 고조파) 기본 F0 15Hz~22Hz 및 45Hz~65Hz의 주파수 범위 Vacrms > 1V | ||
| 전력 측정(단상 및 3상)(DC, DC rms, AC rms) | ||
| 측정 범위 | 0~1650kW DC 또는 1200kW AC | |
| 측정 범위 | 4 kW, 40 kW, 400 kW, 1650 kW | |
| 해상도 | 4kW 범위에서 1W 40kW 범위에서 10W 400kW 범위에서 100W 1200kW 범위에서 1kW | |
| 정확도 | 2.5% 판독값 ±5자리 W1Ø < 2kW ±0.08kW W3Ø < 4kW ±0.25kW | |
| VA 측정(단상 및 3상)(DC, DC rms, AC rms) | ||
| 측정 범위 | 0~1650kVA DC 또는 1200kVA AC | |
| Autorange 기능 | 4kVA, 40kVA, 400kVA, 1650kVA | |
| 해상도 | 4kVA에서 1VA 40kVA에서 10VA 400kVA에서 100VA 1200kVA에서 1kVA | |
| 정확도 | VA > 2kVA | 2.5% 판독값 ±5자리 |
| VA < 2kVA | ±0.08kVA | |
| VAR 측정(단상 및 3상) | ||
| 측정 범위 | 0~1250kVAR | |
| Autorange 기능 | 4kVAR, 40kVAR, 400kVAR, 1200kVAR | |
| 해상도 | 4kVAR에서 1VAR 40kVAR에서 10VAR 400kVAR에서 100VAR 1200kVAR에서 1kVAR | |
| 정확도 | VAR > 4kVAR | ±2.5% 판독값 ±5자리 |
| VAR < 4kVAR | ±0.25kVAR | |
| 역률 범위 | 0.3 < PF < 0.99 | |
| 역률(단상 및 3상) | ||
| 측정 범위 | 0.3 용량성~1.0 및 1.0~0.3 유도성(72.5 ° 용량성~0 ° 및 0 °~72.5 ° 유도성) | |
| 해상도 | 0.001 | |
| 정확도 | ±3° | |
| 주파수 범위 | 15 Hz ~ 1kHz | |
| 변위 역률(단상 및 3상) | ||
| 측정 범위 | 0.3 용량성~1.0 및 1.0~0.3 유도성(72.5 ° 용량성~0 ° 및 0 °~72.5 ° 유도성) | |
| 해상도 | 0.001 | |
| 정확도 | ±3° | |
| 주파수 범위 | 15 Hz~22 Hz 및 45 Hz~65 Hz | |
| 킬로와트시(kWHr) | ||
| 측정 범위 | 40,000kWhr | |
| Autorange 기능 | 4kWHr, 40kWHr, 400kWHr, 4,000kWHr, 40,000kWHr | |
| 해상도 | 4kWHr 범위에서 1WHr 40kWHr 범위에서 10WHr 400kWHr 범위에서 100WHr 4,000kWHr 범위에서 1kWHr 40,000kWHr 범위에서 10kWHr | |
| 정확도 | kWHr > 2kWHr | ±3% ±5자리 |
| kWHr < 2kWHr | ±0.08kWHr | |
| 모든 W/VA/VAR/PF 측정 | 주파수 범위 | DC 및 15Hz~1kHz |
| 전류 범위 | 10 A~1400 A rms | |
| 전압 범위 | 1V~825V rms | |
| 최대 입력 | 825V rms/1400A rms | |
| 최대 과부하 | 1000V rms/10,000A 모든 측정 DC 및 15Hz~1kHz. 최대 과부하 10,000A 또는 rms x 주파수 < 400,000 | |
| 주파수 측정(전류 또는 전압 소스에서) | ||
| 측정 범위 | 15 Hz ~ 1kHz | |
| 해상도 | 0.1Hz | |
| 정확도 | 15~22Hz ±0.5% 판독값 40Hz~70Hz ±0.5% 판독값 15Hz~1000Hz ±1% 판독값 | |
| 전류 범위 | 10 A~1400 A rms | |
| 전압 범위 | 1V~825V rms | |
| 스코프 기능 | ||
| 전류 측정 | 범위 | 10A/20A/40A/100A/200A/400A/1000A/2000A |
| 분해능 | 40A 범위에서 1A 400A 범위에서 10A 2000A 범위에서 50A | |
| 정확도 | ±3% 판독값 ±1픽셀 | |
| 최대 과부하 | 10,000 A | |
| 전압 측정 | 범위 | 4V/10V/20V/40V/100V/200V/400V/1000V |
| 분해능 | 4V 범위에서 100mV 40V 범위에서 1V 400V 범위에서 10V 1000V 범위에서 31.25V | |
| 정확도 | ±2% 판독값 ±1픽셀 | |
| 최대 과부하 | 1000V rms | |
| 주파수 범위 | DC 및 15Hz~600 Hz | |
| 시간 기준 | 2.5ms, 5ms, 10ms, 25ms, 50ms/div | |
| 리프레쉬 주기 | 0.5초 | |
| 최대 샘플링 속도 | 15.625 kHz | |
| 돌입 전류 기능 | ||
| 범위 | 40A, 400A 및 2000A | |
| 해상도 | 40A 범위에서 10mA 400A 범위에서 100mA 2000A 범위에서 1A | |
| 정확도 | I > 10A | ±5% 판독값 ±1픽셀 |
| I < 10A | ±0.5A | |
| 모든 측정 DC 및 15Hz~1kHz | ||
| 최대 과부하 | 최대 과부하 10,000A 또는 rms x 주파수 < 400,000 암페어 rms는 true-rms 측정(AC+DC) | |
| 캡처 시간 | 1초, 3초, 10초, 30초, 100초 및 300초 | |
| 최대 샘플링 속도 | 15.625 kHz | |
| 인터페이스 | ||
| USB 인터페이스-PC | 다운로드, 분석 및 보고용 Power Log 소프트웨어 새 펌웨어 버전 설치용 345 Upgrade Utility | |
| 로깅 메모리 | ||
| 로깅 영역 | 개별적으로 사용하거나 하나의 큰 영역으로 결합할 수 있는 세 영역 | |
| 평균 기간 | 1초, 2초, 5초, 10초, 30초, 1분, 5분, 10분, 15분 및 사용자 지정 | |
| 로깅 시간 | ||
| 전압 및 전류 모드 | 평균 시간 | 로깅 시간(1개 영역) |
| 1초 | 1시간 49분 | |
| 2초 | 3시간 38분 | |
| 5초 | 9시간 6분 | |
| 10초 | 18시간 12분 | |
| 30초 | 2일 6시간 36분 | |
| 1분 | 4일 13시간 12분 | |
| 5분 | 22일 18시간 0분 | |
| 10분 | 45일 12시간 0분 | |
| 15분 | 68일 6시간 0분 | |
| 로깅 시간(3개 영역) | ||
| 1초 | 5시간 12분 | |
| 2초 | 10시간 24분 | |
| 5초 | 1일 2시간 00분 | |
| 10초 | 2일 4시간 00분 | |
| 30초 | 6일 12시간 1분 | |
| 1분 | 13일 0시간 12분 | |
| 5분 | 65일 0시간 15분 | |
| 10분 | 130일 0시간 30분 | |
| 15분 | 195일 0시간 45분 | |
| V 및 A 고조파 모드 | 평균 시간 | 로깅 시간(1개 영역) |
| 1초 | 0시간 34분 | |
| 2초 | 1시간 8분 | |
| 5초 | 2시간 52분 | |
| 10초 | 5시간 44분 | |
| 30초 | 17시간 13분 | |
| 1분 | 1일 10시간 26분 | |
| 5분 | 7일 4시간 10분 | |
| 10분 | 14일 8시간 20분 | |
| 15분 | 21일 12시간 30분 | |
| 로깅 시간(3개 영역) | ||
| 1초 | 1시간 38분 | |
| 2초 | 3시간 16분 | |
| 5초 | 8시간 11분 | |
| 10초 | 16시간 23분 | |
| 30초 | 2일 1시간 11분 | |
| 1분 | 4일 2시간 23분 | |
| 5분 | 20일 11시간 25분 | |
| 10분 | 81일 0시간 50분 | |
| 15분 | 121일 13시간 15분 | |
| 단상 및 3상 전력 모드 | 평균 시간 | 로깅 시간(1개 영역) |
| 1초 | 1시간 40분 | |
| 2초 | 3시간 21분 | |
| 5초 | 8시간 22분 | |
| 10초 | 16시간 45분 | |
| 30초 | 2일 2시간 17분 | |
| 1분 | 4일 4시간 35분 | |
| 5분 | 20일 22시간 55분 | |
| 10분 | 41일 21시간 50분 | |
| 15분 | 62일 20시간 45분 | |
| 로깅 시간(3개 영역) | ||
| 1초 | 4시간 47분 | |
| 2초 | 9시간 34분 | |
| 5초 | 23시간 57분 | |
| 10초 | 1일 23시간 54분 | |
| 30초 | 5일 23시간 25분 | |
| 1분 | 11일 23시간 25분 | |
| 5분 | 59일 21시간 5분 | |
| 10분 | 119일 18시간 10분 | |
| 15분 | 179일 15시간 15분 | |
▒ 제품 구성

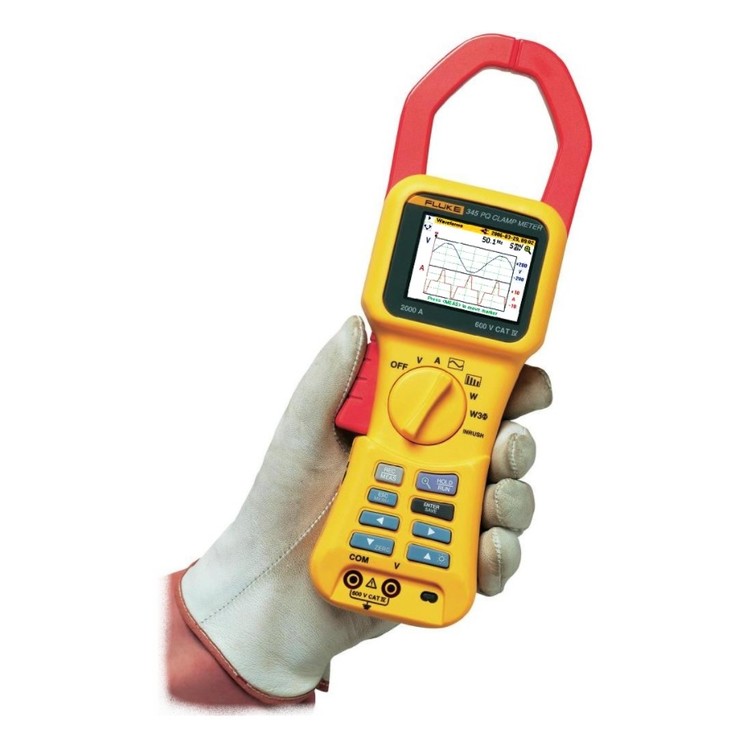

• 345 전원 품질 클램프 미터
• 휴대용 소프트 케이스
• Power Log 소프트웨어
• 테스트 리드
• 앨리게이터 클립
• 테스트 프로브
• USB 케이블
• 국가별 ac 어댑터/배터리 엘리미네이터
• 영문 사용 설명서(인쇄본)
• 다국어 설명서 CD
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
