KONICA MINOLTA 코니카 미놀타 CL-500A 색채조도계 - 가격문의 -
가격문의(상세정보 참조)

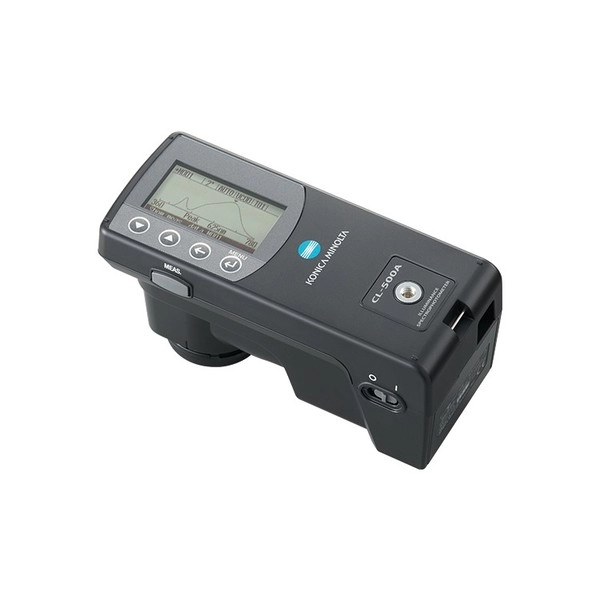

KONICA MINOLTA CL-500A 색채조도계
KONICA MINOLTA CL-500A Illuminance Spectrophotometer
JIS AA급, DIN Class B에 준거.
조명 광원의 연색성 평가 측정에 최적인 소형 · 경량의 분광방사조도계입니다.
광원의 평균 연색 평가수, 조도(lx), 암소시 조도(lx), 상관 색온도(K), 색도(xy)의 측정 및 표시가 가능합니다.
분광방사조도계 CL-500A는 광원의 연색 평가수, 상관 색온도, 색도, 조도(JIS 일반형 AA급), 암소시 조도, 삼자극치, 주파장, 색순도, 피크 파장, 분광방사조도값(360nm~780nm 1nm 간격：외부 출력에 한함)의 측정이 가능한 분광방사조도계입니다.
표준 장비된 소프트웨어를 사용하면 측정 데이터를 엑셀에 직접 읽어들여 자유롭게 처리할 수 있을 뿐만 아니라, 분광파형 · 분광방사조도값 표시, 연색 평가수 그래프 · 레이더 차트 표시
코니카 미놀타 ・ KONICA MINOLTA
CL-500A
색채조도계
CL-500A Illuminance Spectrophotometer
제품 개요
분광방사조도계 CL-500A는 광원의 연색 평가수, 상관 색온도, 색도, 조도(JIS 일반형 AA급), 암소시 조도, 삼자극치, 주파장, 색순도, 피크 파장, 분광방사조도값(360nm~780nm 1nm 간격：외부 출력에 한함)의 측정이 가능한 분광방사조도계입니다.
표준 장비된 소프트웨어를 사용하면 측정 데이터를 엑셀에 직접 읽어들여 자유롭게 처리할 수 있을 뿐만 아니라, 분광파형 · 분광방사조도값 표시, 연색 평가수 그래프 · 레이더 차트 표시, MacAdam의 SDCM 레벨 표시, LED 랭크 기능, 다점 측정(최대 10점) 시스템의 구축 등을 간단히 실시할 수 있습니다.
주요 용도
- LED · 유기 EL(OLED) · 형광등 등 옥내외 조명의 조도 · 암소시 조도 · 색온도 · 연색성 평가 측정
- 방송국, 스튜디오, 무대, 이벤트 등에 사용하는 특수 조명의 조도 · 암소시 조도 · 색온도 · 연색성 평가 측정
- 태양광을 포함한 환경광 측정
- 각종 프로젝터의 조도 · 색온도 측정
- 식물 육성과 관련된 광원의 분광파형 · 광합성 유효 광량자 속밀도(PPFD) 측정
- 조도계 · 색채조도계의 기준기
주요 특징
연색성 평가 측정을 간단하게 수행 가능합니다.
- 연색성이란
예전부터 사람은 물건의 색을 비교할 때 태양광 아래에 물건을 놓고 비교(비색)해 왔습니다. 조명으로 횃불이나 양초, 백열등 등 다양한 광원을 사용했지만, 태양광 아래에서의 비교(비색)가 표준이라는 점에는 변함이 없습니다.
최근 형광등 뿐만 아니라 LED가 조명 램프로 이용되고 있습니다. 이러한 새로운 조명 램프를 포함해서 태양광과 비교하여 사물을 봤을 때, 그 조명에서의 색이 어떻게 보이는지에 대한 특성을 표현하는 용어가 '연색성이며, 태양광과 유사한 색을 내는 조명 램프에 대해 '연색성이 좋은(높은) 램프'라고 합니다.
연색성을 수치화하여 객관적 판단 기준으로 설정한 것이 연색 평가수입니다. 연색 평가수란 평가하려는 광원과 규정된 기준 광원※의 비교로서, 평가하려는 광원이 연색 평가용 색표를 비출 때 생기는 색차를 지수로 나타낸 것입니다. 수치 100이 최대이며 색차가 커질수록 수치가 작아지고, 태양광 아래에서 보이는 자연색과 거리가 먼 색이라는 뜻입니다.
※
평가하려는 광원과 같은 색온도인 기준 광원(흑체 궤적 상의 광원 혹은 태양광에 상당하는 광원)
- 연색 평가수에는 평균 연색 평가수(Ra)와 특수 연색 평가수(R1 ~ R15)가 있습니다.
소형 · 경량의 핸디 타입
본체 중량이 350g으로 가벼워 휴대가 용이합니다.
JIS/DIN에 준거
조도계로서 JIS C 1609-1:2006 일반형 AA급 조도계, DIN 5032 Part 7 class B에 준거한 소형 · 경량의 분광방사조도계입니다. 조도치 뿐만 아니라 암소시 조도 · 색온도 · 연색 평가수도 신뢰성이 높은 측정치가 됩니다.
PC가 필요 없는 일체형 측정기
PC를 사용할 수 없는 환경에서도 본체만으로 연색 평가수나 색온도를 구할 수 있습니다.
또한 분광방사조도의 파형, 피크 파장도 확인할 수 있습니다.
암소시 조도 측정
CL-500A는 *암소시 조도 측정이 가능합니다. 아울러 *명소시 조도와의 비율 S/P비도 표시할 수 있습니다.
※암소시(暗所視) · 명소시(明所視)란
어두운 환경에서는 밝기에 대한 인간의 눈 감도는 밝은 환경에서의 감도보다 단파장(청색 영역)에 민감합니다. 어두운 환경에서의 밝기에 대한 눈의 감도를 암소시라고 합니다. 반대로 밝은 환경에서의 밝기에 대한 눈의 감도를 명소시라고 합니다.
임의의 파장 데이터 표시
커스텀 표색 모드에서 임의의 파장을 4 종류 선택하여 그 분광방사조도를 표시할 수 있습니다.
데이터 처리 소프트웨어 CL-S10w를 표준 장비
- 간단 · 편리한 엑셀 add-in 소프트웨어
CL-500A의 측정 데이터를 Excel®에 직접 읽어들이고, 읽어들인 데이터는 Excel®에서 자유롭게 처리할 수 있습니다.
CL-500A와는 표준 부속의 USB 케이블로 PC와 접속하여 사용합니다.
- 분광 파형을 표시
피크 파장을 알 수 있으므로, 광원을 높은 정밀도로 분류 · 선별할 수 있습니다. 또한 1nm별 분광방사조도 데이터도 표시할 수 있습니다.
- 연색 평가수에 관한 풍부한 표시 형태
연색 평가수를 시각적으로 알기 쉽게 표시.
평균 연색 평가수 Ra와 특수연색 평가수 Ri(i =1 ~15)를 한눈에 알 수 있습니다.
- LED 랭크 기능을 장비
LED 업계에서 가장 큰 과제가 되고 있는 색차를 정량적으로 파악하는 동시에, 랭크 매길 수 있는 기능을 탑재.
- MacAdam의 SDCM 레벨 표시
LED나 유기 EL(OLED)과 같은 조명 광원 제품의 색도 차이를 MacAdam의 SDCM(Standard deviation) 레벨값으로 표현, 관리하는 용도에 대응한 템플릿. 눈으로 보는 것과 같은 색차 범위의 표시가 가능합니다.
- 여러 대를 접속하여 다점 측정에 대응
CL-S10w를 사용하면 CL-500A 본체를 여러 대로 접속하여 다점 측정 관리가 가능합니다. 최대 10대*까지 접속할 수 있습니다.
* 11대 이상은 SDK로 대응 가능합니다.
