GOOD WILL INSTEK

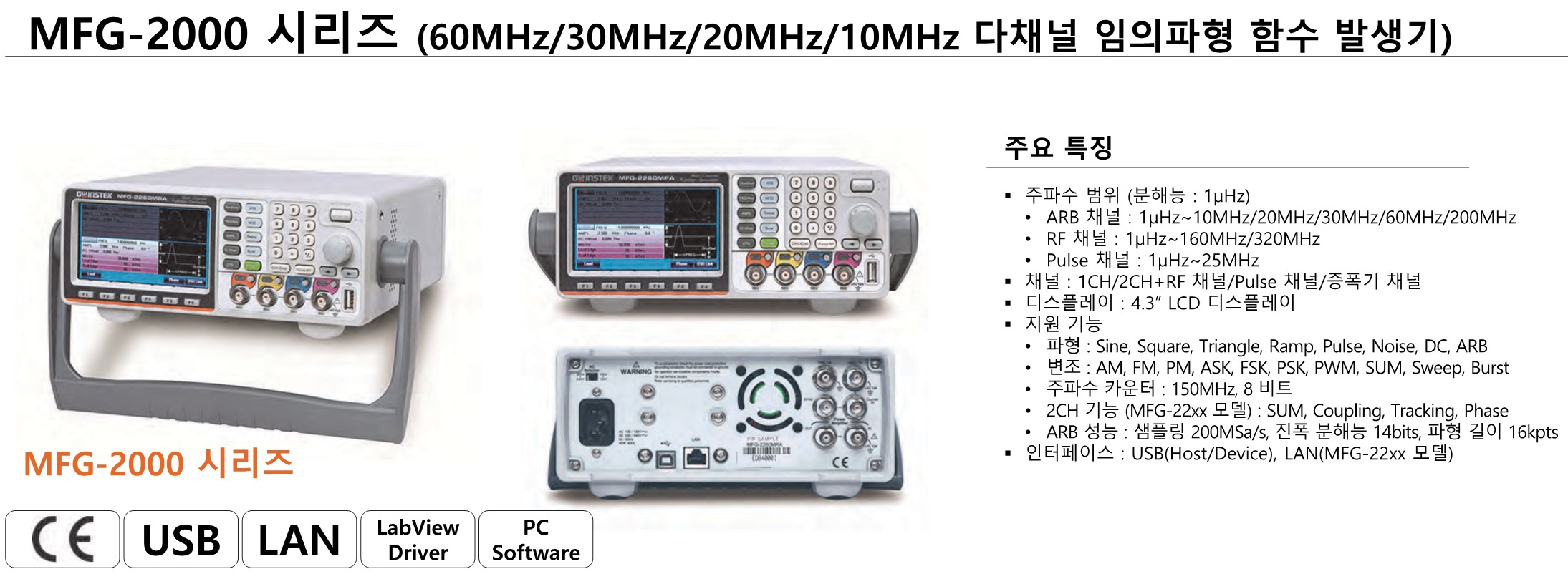

MFG-2000 Series — Multi-Channel Function Generator
• MFG-2110
• MFG-2120 ・ MFG-2120MA
• MFG-2130M
• MFG-2160MF ・ MFG-2160MR
• MFG-2220HM
• MFG-2230M
• MFG-2260M ・ MFG-2260MFA ・ MFG-2260MRA
특징
Features
설명
다양한 신호 요구 사항을 충족하는 다중 채널 신호 출력
MFG-2000 시리즈는 MFG-21XX 보급형 모델과 MFG-22XX 고급 모델을 포함한 다채널 함수 발생기입니다. MFG-21XX 모델의 출력 채널에는 단일 채널 10M/20M/30M/60MHz ARB 발생기 1개가 포함됩니다. 하나의 25MHz 펄스 발생기 ; 160MHz 또는 320MHz RF 신호 발생기 1개(MFG-2160MF/MFG-2160MR) 및 전력 증폭기 1개(MFG-2120MA만 해당), MFG-22XX 모델에는 30MHz/60/200MHz 이중 성능 ARB 발생기 1개가 포함됩니다. 하나의 25MHz펄스 발생기; 160MHz 또는 320MHz RF 신호 발생기(MFG-2260MFA/MFG-2260MRA) 1개; 및 1개의 파워 앰프(MFG-2260MFA/MFG-2260MRA만 해당).
최대 5개의 동시 출력 채널(MFG-2260MFA/MFG-2260MRA)이 있는 MFG-2000 시리즈는 두 채널에 대해 최대 60MHz의 CH1 및 CH2 등가 성능 듀얼 채널 임의 함수 발생기를 포함합니다. 최대 320MHz 사인파 및 다양한 변조 RF 신호를 생성하는 표준 AFG인 RF 신호 발생기 ; 주파수가 25MHz에 도달하는 펄스 발생기 ; 오디오 범위에 이상적인 전력 증폭기 . 위에서 언급한 5개의 다른 기능 채널은 10개 모델에 개별적으로 또는 전체적으로 할당되어 있으며 펄스 발생기 모델이 있는 기본 단일 채널 AFG 모델에서 5채널 모델까지 확장되어 다양한 교육 및 산업 응용 프로그램을 만족시킵니다.
MFG-2000 시리즈의 AFG 채널은 사인, 사각, 삼각형 등을 출력합니다. 이 시리즈는 200MHz 샘플 속도, 100MHz 파형 반복 속도, 14비트 분해능 및 16k 의 진정한 포인트-바이-포인트 출력 임의 파형 특성을 제공합니다. 포인트 메모리 깊이. 일부 모델은 AM/FM/PM/FSK/PWM, Sweep, Burst, Trigger, 150MHz 주파수 카운터와 같은 다양한 변조 방법을 제공합니다. 동기화된 이중 채널 모델은 동기화, 지연, 합계 및 커플링을 포함한 상관 기능을 제공합니다. 완전한 AFG 신호 소스(ARB 포함)인 RF 신호 발생기는 ASK 및 PSK와 같은 다양한 변조, 스위프 및 디지털 변조를 특징으로 하며 사인파 주파수는 최대 320MHz입니다. 25MHz의 전기능 펄스 발생기가 장착되어 있습니다 .모든 모델 및 해당 펄스 폭, 상승 에지 시간, 하강 에지 시간 을 조정 하여 트리거 신호로 적용할 수 있습니다. 20W, 10dB, DC-100KHz 대역폭 및 0.1% 미만의 왜곡을 갖는 독립 입출력 전력 증폭기는 오디오 애플리케이션에 적용될 수 있습니다.
01절연 채널 설계
MFG-2000 시리즈의 전체적인 디자인은 고수준 신호 소스에서만 볼 수 있는 출력/입력 단자와 계기 섀시 간의 접지 절연입니다. 출력 채널은 부동 회로 테스트에 이상적인 접지에 대해 최대 ±42Vpk(DC+ AC 피크 값)의 최대 절연 전압을 유지할 수 있습니다. 접지 기준 문제를 고려하지 않고 다중 장치 출력을 실행할 수 있습니다. 쉽고 안전한 "전파 정류" 및 "전압 더블러"와 같은 실험을 위한 추가 절연 요구 사항은 없습니다. 외부 전원 공급 장치는 DC 바이어스 전압을 ±42Vpk로 끌어올려 자동차 및 교육용 애플리케이션과 같은 더 높은 DC 바이어스 전압의 요구 사항을 충족할 수 있습니다.
02임의 파형 편집 소프트웨어
MFG-2000 시리즈의 AFG를 AWES(임의 파형 편집 소프트웨어)와 함께 사용하면 사용자가 임의 파형을 쉽고 빠르게 편집할 수 있습니다. DWR(직접 파형 재구성)을 통해 사용자는 GDS 시리즈 디지털 오실로스코프와 함께 배치하여 파형을 검색하고 임의 생성기에 업로드하여 직접적인 파형 재구성을 달성할 수 있습니다. 66개의 내장 파형을 통해 사용자는 임의 파형을 편집하고 전체 세그먼트 또는 분할된 세그먼트를 출력할 수 있습니다.
03다양한 적용 만족
다기능 채널을 통해 MFG-2000 시리즈는 특수 이중 채널 파형, IQ 변조 신호, 저주파 진동 시뮬레이션, 자동차 센서, AM/FM 방송 신호, PWM 모터 또는 팬 제어 신호, 펄스 동기화를 통해 다양한 산업 부문에 제공합니다. 신호, 펄스 노이즈, 오디오 회로 또는 스피커 테스트와 같은 장치. 이 시리즈는 과학 연구, 교육, 연구 개발, 생산 및 품질 관리를 포함한 다양한 분야에 이상적입니다.
Description
Multi-channel signal outputs to satisfy your diversified signal requirements
The MFG-2000 series is multi-channel function generator, including MFG-21XX entry-level models and MFG-22XX advanced models. The output channels of MFG-21XX models include one single-channel 10M/20M/30M/60MHz ARB generator ; one 25MHz pulse generator ; one 160MHz or 320MHz RF signal generator (MFG-2160MF/MFG-2160MR) and one power amplifier (MFG-2120MA only)；MFG-22XX models include one 30MHz/60/200MHz dual performance ARB generator; one 25MHzpulse generator; one 160MHz or 320MHz RF signal generator (MFG-2260MFA/MFG-2260MRA) ; and one power amplifier (MFG-2260MFA/MFG-2260MRA only).
MFG-2000 series, which has up to 5 simultaneous output channels (MFG-2260MFA/MFG-2260MRA), including CH1 and CH2 equivalent performance dual channel arbitrary function generator with the maximum 60MHz for both channels; RF signal generator, a standard AFG, which produces the maximum 320MHz sine wave and various modulation RF signals; pulse generator, whose frequency reaches 25MHz; power amplifier, which is ideal for audio range. The above-mentioned five different functionality channels are separately or totally allocated on 10 models, which extend from the basic single-channel AFG with pulse generator models to five-channel models so as to satisfy various educational and industrial applications.
The AFG channel of the MFG-2000 series outputs sine, square, and triangle, etc. The series features true point-by-point output arbitrary waveform characteristics of 200 MHz sample rate, 100MHz waveform repetition rate, 14-bit resolution, and 16k point memory depth. Some models provide various modulation methods such as AM/FM/PM/FSK/PWM, Sweep, Burst, Trigger, 150MHz Frequency Counter. Synchronized dual channel models provide correlated functions, including synchronization, delay, sum, and coupling. RF signal generator, a complete AFG signal source (including ARB), features various modulations, Sweep, and digital modulations such as ASK and PSK and its sine wave frequency is up to 320MHz. A full-function pulse generator with 25 MHz is equipped to all models and its pulse width, rise edge time, fall edge time are adjustable that can be applied as trigger signals. Independent input/output power amplifier with 20W, 10dB, DC-100KHz bandwidth, and distortion less than 0.1% can be applied to the audio application.
01gw_product_detail_bar.pngIsolated Channel Design
The overall design of the MFG-2000 series is earth ground isolation among output/input terminals and instrument chassis that can only be found in high-level signal sources. The output channels can sustain maximum isolation voltage up to ±42Vpk (DC+ AC peak value) to earth ground that is ideal for floating circuit tests. Multi-unit outputs can be executed without factoring in grounding reference issue. There is no additional isolation requirement for experiments such as “full-wave rectification” and “voltage doubler” which are easy and safe. An external power supply can bring up the DC bias voltage to ±42Vpk to meet the requirements of higher DC bias voltage such as automotive and educational applications.
02gw_product_detail_bar.pngArbitrary Waveform Editing Software
The AFG of the MFG-2000 series collocating with AWES (Arbitrary Waveform Editing Software) allows users to easily and quickly edit arbitrary waveforms. DWR (Direct Waveform Reconstruction) allows users to collocate with GDS series digital oscilloscopes to retrieve waveforms and upload them to arbitrary generator to achieve direct waveform reconstruction. 66 built-in waveforms allow users to edit arbitrary waveforms and to output the whole segment or divided segments.
03gw_product_detail_bar.pngSatisfied various application
With the multi-functionality channels, the MFG-2000 series provides different industrial sectors with special dual channel waveforms, IQ modulation signals, low-frequency vibration simulation, automotive sensors, AM/FM broadcast signals, PWM motor or fan control signals, pulse synchronized signals, pulse noise, audio circuit or devices such as speaker tests. The series is ideal for various fields, including scientific research, education, research and development, production and quality control.
