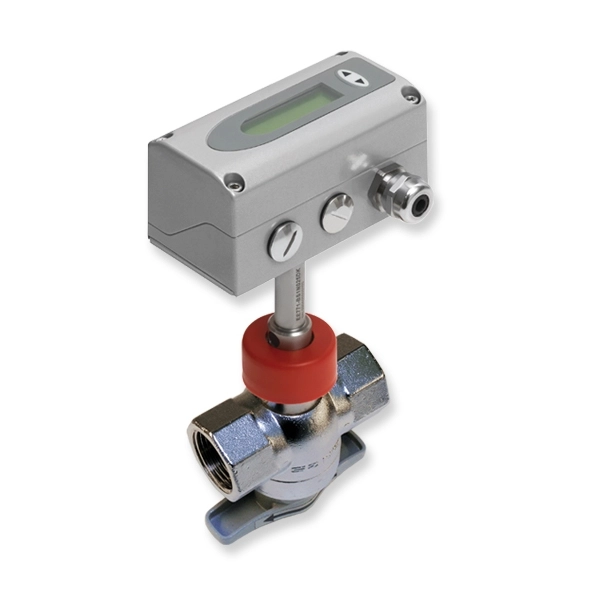

인라인 질량 유량계 DN15 - DN50
EE771은 압축 공기 및 가스 측정을 위한 열식 질량 유량계입니다.
압력 및 온도와 상관 없이 유량계 EE771은 질량 유량, 유량(volumetric flow) 혹은 표준유량을 표기합니다. 이 모델은 압축 공기, 질소, CO2, 아르곤 및 부식성 없는 다른 종류의 가스의 소비량을 측정하는데 매우 효율적입니다.
이 질량 유량계의 핵심에는 E+E의 핫 필름 센서가 있습니다. 이 센서는 오염에 특히 강해 매우 열악한 운영 환경에서도 장기간의 센서 수명과 정확도를 보장합니다.
0.5 부터 200 Nm/s까지의 (1: 400) 넓은 측정 범위와 빠른 응답속도로 EE771 한 대로 전체 공급 시스템을 사용하여 측정할 수 있습니다. 누출 및 가스 소비량 등을 측정 할 시 필수 조건인 매우 미세한 유량도 정확히 측정합니다.
EE771 모델은 생관 과정에서 7bar 압력환경의 질량 유량 교정 설비에 장착하여 매우 엄격한 교정 과정을 거칩니다. 우수한 측정 정확도는 함께 제공되는 교정 성적서로 보장합니다.
기술자료
측정 값
standardized volumetric flow, mass flow, standardized flow, temperature and consumption
측정 범위
0.5 - 200 Nm/s
정확도
±2.5% of measuring value
공급전원
18 - 30V AC/DC
파이프 직경
DN15 up to DN50
■ 제품 사양 (Specifications)
E+E EE771 제품 데이터시트의 핵심 사양입니다.
- EE771 Flow Sensor for Compressed Air and Gases
- DN15 (1/2") up to DN50 (2"). Besides the temperature (T) the sensor
- » 0 - 10 V / 4 - 20 mA output
- » Pressure rating 16 bar (232 psi)
- Measuring range HV31 HV33
- Accuracy in air at 7 bar (abs) (101.5 psi) and 23°C (73°F)1) ± (1.5 % of measuring value + 0.5 % of full scale)
- Temperature dependency ± (0.1 % of measuring value/°C)
- Measuring range -20...80 °C (-4...176 °F)
- Accuracy at 20°C (68°F) ± 0.7 °C (1.26 °F)
- Analogue output Voltage 0 - 10 V 0 < I < 1 mA
- Current (3-wire) 0 - 20 mA and 4 - 20 mA RL < 500 Ohm
- Switch output Potential-free, max. 44 V DC, 500 mA switching capacity
- Pulse output Totalizer, pulse length: 0.02...2 s
- Dynamic pressure compensation 4 - 20 mA (2-wire; 15 V) input for pressure sensor
- Supply voltage 18 - 30 V AC/DC
- Current consumption, max 200 mA (with display)
- Temperature range Ambient, storage: -20...60 °C (-4...140 °F)
- Humidity 0...100 %RH, non-condensing
- Enclosure protection rating IP65 / NEMA 4
- Model: Compact ri-le DN25 - measurement valve with shut-off
- Measuring range: 0...100 m/s (328.1 ft/s) function
- Measuring pipe-diameter: DN25 (1")
- 1 plug for power supply and outputs E4
- Measurand output 1 V' n [ft3/min] MA87
- Signal output 1 0 - 20 mA GA5
- Signal output 2
- Phys. parameter output 1: Standardized vol. flow [m3/h]
- Output 1: 4 - 20 mA
- Phys. parameter output 2: Consumption [m3/h] Position 3 - Probe cable
- Output 2: Pulse output Necessary for model T3 only.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
