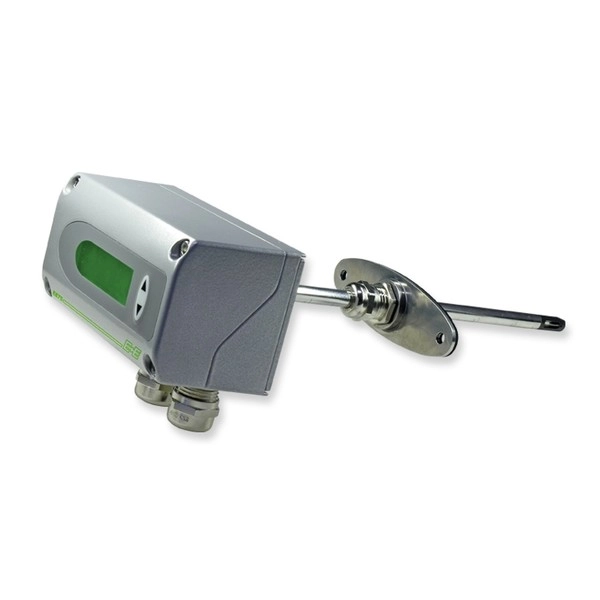

풍속트랜스미터 EE75는 다양한 범위에서의 정확한 온도와 풍속 측정을 위해 개발 되었습니다.
가열 가능한 박막 센서는 아주 낮은 유랑에도 민감하게 반응해 정확하게 측정합니다.
동시에 혁신적인 프로브 디자인으로 40m/s (8000ft/min)까지의 높은 풍속을 측정할 때도 신뢰감있는 값을 얻을 수 있습니다.
내장되어 있는 온도 보상기능은 온도로 인해 야기 될 수 있는 오차를 최소한으로 하고 견고한 디자인으로 저온과 고온(-40 to +120°C) 에서의 측정또한 가능합니다.
풍속 그리고 온도와 더불어 밀도 측정도 (m³/h or ft³/min) 가능하며 디스플레이에 표기하거나 아날로그 출력으로 측정 값을 확인할 수 있습니다.
EE75는 공기 뿐 아니라 제조과정에서의 교정을 통해 다른 종류의 가스 유속도 측정할 수 있습니다.
기술자료
MEASURING RANGE
0...2m/s (0...400ft/min)
0...10m/s (0...2000ft/min)
0...40m/s (0...8000ft/min)
-40...120°C (-40...248°F)
RESPONSE TIME
< 1.5s...40s (can be configured)
OUTPUTS
freely scaleable in the ranges of 0...10V and 0...20mA (e.g. 4...20mA)
ACCURACY
±0.06...2m/s (12...400ft/min): ±0.03m/s (6ft/min)
±0.15m/s...10m/s (30...2000ft/min): ±(0.10m/s (20ft/min) + 1% of MV)
±0.2m/s...40m/s (40...8000ft/min): ±(0.20m/s (40ft/min) + 1% of MV)
±0.5°C (±0.9°F)
SUPPLY
24V AC/DC
OPERATING RANGE
0...40m/s (0...8000ft/min)
-40...120°C (-40...248°F)
pressure-tight models up to max. 10bar
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
E+E EE75 제품 데이터시트의 핵심 사양입니다.
- capable of process temperatures from -40 °C (-40 °F) up to 120
- EE75 Sensor EE75 Sensing Head and Probe
- » Highly accurate over the entire working range » Measuring range from -40 °C (-40 °F)
- » Combined v and T measurement up to 120 °C (248 °F) and 10 bar (145 psi)
- Measuring range 0...2 m/s (0...400 ft/min)
- Accuracy1)
- Measuring range -40…120 °C (-40…248 °F)
- Accuracy, typ.2) ±0.5 °C (±0.9 °F)
- 0 - 20 mA / 4 - 20 mA (3-wire) Load resistance ≤ 350 Ω
- Power supply class III 3) 24 V DC ±20 %
- Current consumption, typ. < 100 mA
- With display < 160 mA
- Protection rating enclosure IP65 / NEMA 4
- Enclosure with display: -30…60 °C (-22…140°F)
- Humidity working range 0...95 %RH non-condensing
- Pressure range T2, T3: Atmospheric pressure, 700...1 300 hPa (10.2...18.9 psi)
- T26: Pressure tight up to 10 bar (145 psi)
- FCC Part15 Class B ICES-003 Class B
- 3) USA & Canada: class 2 supply required
- Electrical connection 1 plug for power supply and outputs E4 E4
- 2 plugs for power supply / outputs and USB E6 E6
- Type: Remote Probe, pressure tight, 10 bar
- Output: 4 - 20 mA
- Measuring Range: 0...40 m/s (0...8 000 ft/min)
- Output 1 measurand: Temperature °C
- Output 2 measurand: Air velocity m/s
- Measuring Range: 0...10 m/s (0...2 000 ft/min)
- Electrical connection: 1 plug for power supply and outputs
- Output 1 measurand: Air velocity ft/min
- Output 2 measurand: Volume flow ft³/min
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
