EE100-T1
EE100-T3
EE100-T23
측정 성능

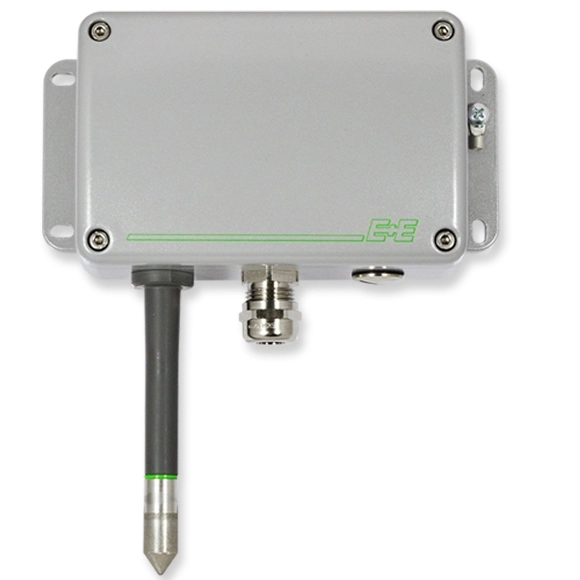

E+E Elektronik의 독점기술인 소자 코팅 및 캡슐화된 프로브 형태로 설계된 EE100Ex는 측정값의 높은 정확도와 장기적인 안정성을 보장합니다.
열악한 환경에서의 안정적인 측정
견고한 메탈 IP65 외형과 다양한 옵션의 필터 캡 호환으로 EE100Ex는 유틸리티터널, 위험물 보관실 또는 제약 산업과 같은 까다로운 환경에서도 안정적으로 작동합니다.
공급전원 및 출력
상대습도 및 온도 측정 외에도 EE100Ex는 노점(Td)과 서리점 온도(Tf)를 계산합니다. 본질안전 온습도센서는 2-wire 직류의 4-20mA출력을 제공합니다.
주요 적용분야
- 폭발물, 위험물 보관실
- 유틸리티 터널
- 제약산업
주요기능
- Zone 1까지 설치 승인
- 보다 강화된 측정 부
- IP65 등급의 인클로져
기술자료
MEASURING RANGE
0...100% RH
-40...60 °C (-40…140 °F)
ACCURACY
±2% RH
±0.2 °C (±0.36 °F)
OUTPUT
4-20 mA (2-wire)
SUPPLY
24 V DC
■ 제품 사양 (Specifications)
E+E EE100Ex 제품 데이터시트의 핵심 사양입니다.
- The EE100Ex intrinsically safe sensor reliably measures relative
- Japan (CSA) classifications for applications in gas up to Zone 1.
- working range 0…100 % RH and -40…60 °C (-40...140 °F). Model T1 -
- » Protected solder pads » IP65 protection class
- Safety data: Ui = 28 V; Ii = 100 mA; Pi = 700 mW; Ci = 2.2 nF; Li ≈ 0 mH
- Safety data: Ui = 28 Vdc; Ii = 100 mA; Pi = 700 mW; Ci = 2.2 nF; Li ≈ 0 mH
- Safety data: Ui = 28 Vdc; Ii = 100 mA; Pi = 700 mW (per channel); Ci = 2.2 nF;
- Ex-Designation: Ex ia IIB T4 -40°C ≤ Tamb ≤ +60°C: humidity/temperature sensor
- Safety data: Ui = 28 V DC; Ii = 100 mA; Pi = 700 mW (per channel); Ci = 2.2 nF; Li ≈ 0
- Measurement range 0...100 % RH
- Accuracy1) (incl. hysteresis, non-linearity and repeatability)
- Calculated parameters2) dew point temperature [Td]
- Analogue outputs 2 x 4...20 mA, 2-wire, user configurable
- from intrinsically safety barrier 11 V + RL * 0.02 A < Uv < 28 V DC (RL = load resistor)
- safety data Ui=28 V; Ii=100 mA; Pi=700 mW; Ci = 2.2 nF; Li ≈ 0 mH
- Protection class (enclosure and probe) IP65
- Storage temperature range -20...60 °C (-4...140 °F)
- Safety area installation EPL: Gb (Gas - Zone 1)
- M12 connector
- Protection cap for 12 mm probe HA010783
- Wall mounting plastic clip Ø12 mm (0.47“) HA010211
- Safety barrier, 1-channel, STAHL 9002/13-280-093-001 HA011410
- Intrinsically safe supply unit, 1-channel, PC MACX MCR-EX-SL-RPSSI-I HA011411*)
- Intrinsically safe supply unit, 2-channel, PC MACX MCR-EX-SL-RPSS-2I-2I HA011412*)
- Intrinsically safe supply unit, 1-channel, STAHL 9160/13-11-11 HA011405
- Intrinsically safe supply unit, 2-channel, STAHL 9160/23-11-11 HA011406
- Measurand output 12) dew point Td [°C] MA52
- Measurand output 2 dew point Td [°C] MB52
- Measurand output 1: relative humidity RH [%]
- Measurand output 2: temperature [°C]
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
