SIGLENT 시글런트 SDS2000X Plus 슈퍼 포스퍼 오실로스코프 ☆ 가격문의
111,111원

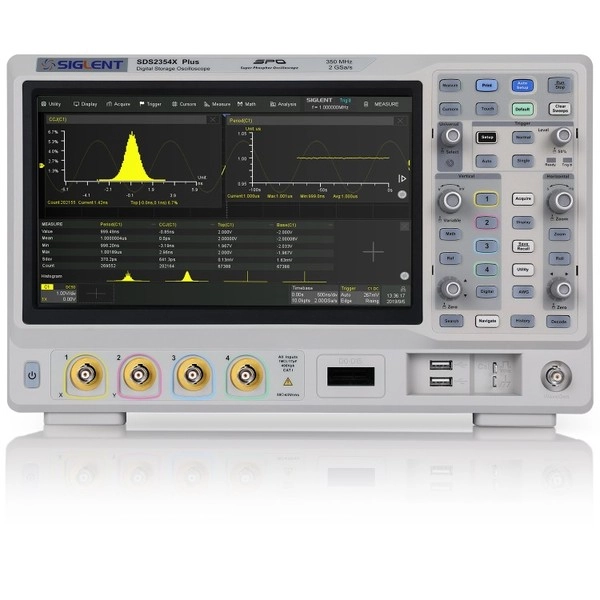

SIGLENT SDS2000X Plus 슈퍼 포스퍼 오실로스코프
SIGLENT SDS2000X Plus Super Phosphor Oscilloscopes
- 100MHz, 200MHz, 350MHz(500MHz로 업그레이드 가능) 모델
- 최대 2 GSa/s의 실시간 샘플링 속도
- 최대 200Mpts의 기록 길이
- 직렬 버스 트리거링 및 디코더, I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S 및 MIL-STD-1553B 지원
- 10비트 모드, 수직 및 수평 확대/축소 제공
- 정전식 터치스크린은 멀티터치 제스처를 지원합니다.
- €899부터 시작
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
시글런트 ・ SIGLENT
SDS2000X Plus
슈퍼 포스퍼 오실로스코프
SDS2000X Plus Super Phosphor Oscilloscopes
제품 개요
SIGLENT의 SDS2000X Plus 시리즈 디지털 저장 오실로스코프는 350MHz, 200MHz, 100MHz의 대역폭으로 제공되며, 최대 샘플링 속도는 2GSa/s, 최대 레코드 길이는 200Mpts/ch, 최대 4개의 아날로그 채널 + 16개의 디지털 채널 혼합 신호 분석 기능을 갖추고 있습니다.
SDS2000X Plus 시리즈는 SIGLENT의 SPO 기술을 사용하여 최대 120,000 wfm/s(일반 모드, 시퀀스 모드에서 최대 500,000 wfm/s)의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 색온도 표시 모드를 제공합니다. 또한 고감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 사용합니다. 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거 모드를 지원합니다. 히스토리 파형 기록, 시퀀스 수집, 검색 및 탐색 기능을 통해 확장된 파형 레코드를 캡처, 저장 및 분석할 수 있습니다. SDS2000X Plus는 다양한 측정 및 연산 기능, 50MHz 파형 발생기 옵션, 직렬 디코딩, 마스크 테스트, 보드 플롯, 전력 분석 등의 기능을 제공합니다. 10비트 수집 모드는 8비트 이상의 분해능이 필요한 애플리케이션을 충족하는 데 도움이 됩니다.
대형 10.1인치 정전식 터치스크린은 멀티터치 제스처를 지원하고, 원격 웹 제어, 마우스 및 외부 키보드 지원으로 SDS2000X Plus의 작동 효율성이 크게 향상되었습니다.
주요 특징
- 최대 2GSa/s의 실시간 샘플링 속도를 제공하는 350MHz, 200MHz, 100MHz 모델이 있습니다. 350MHz 모델의 경우 500MHz 대역폭 업그레이드 옵션이 제공됩니다.
- SPO 기술
- 파형 캡처 속도 최대 120,000 wfm/s(일반 모드) 및 500,000 wfm/s(시퀀스 모드)
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 최대 200Mpts/ch의 기록 길이, 4개 채널 모두 총 400Mpts
- 디지털 트리거 시스템
- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 비디오(HDTV 지원). 트리거 존을 통해 고급 트리거링이 더욱 간편해집니다.
- 직렬 버스 트리거링 및 디코더는 I 2 C, SPI, UART, CAN, LIN(표준) 및 CAN FD, FlexRay, I 2 S 및 MIL-STD-1553B(옵션) 프로토콜을 지원합니다.
- 낮은 배경 노이즈, 0.5mV/div ~ 10V/div 전압 스케일 기능
- 10비트 모드는 더 높은 해상도와 더 낮은 노이즈를 제공합니다.
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 90,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 최대 90,000개의 트리거 파형(프레임)에 대한 히스토리 파형 기록(History) 기능
- 50개 이상의 매개변수에 대한 자동 측정 기능, 히스토그램 및 추세를 통한 통계 지원
- 2개의 수학 추적은 2Mpts FFT, +, -, x, ÷, d/dt, ∫dt, √, 평균, ERES 및 수식 편집기를 지원합니다.
- 검색, 탐색, 마스크 테스트, 보드 플롯, 전력 분석(선택 사항) 및 카운터와 같은 풍부한 데이터 처리 및 분석 기능
- 16개 디지털 채널
- 내장형 50MHz 파형 발생기(옵션)
- 1024×600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.
- 다중 인터페이스: USB 호스트, USB 장치(USBTMC), LAN(VXI-11/Telnet/Socket), 통과/실패, 트리거 출력
- 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다.
SDS2000X Plus SDS2000X Plus SIGLENT SIGLENT SDS2000X Plus SDS2000X Plus 시글런트 시글런트 SDS2000X Plus SDS2354X Plus SDS2204X Plus SDS2104X Plus SDS2102X Plus
■ 제품 사양 (Specifications)
SIGLENT 제품 데이터시트의 핵심 사양입니다.
- 4 channels
- Sequence mode), 256-level intensity grading display function
- ◼ Automatic measurements on 50+ parameters, supports
- ◼ 16 digital channels
- ◼ Large 10.1” TFT-LCD display with 1024x600 resolution;
- Analog channels 4 + EXT 2/4 + EXT
- Bandwidth 200 MHz 100 MHz
- Vertical resolution 8-bit. 10-bit mode (with typical 100 MHz bandwidth)
- Waveform generator (optional) Single channel, frequency up to 50 MHz, 125 MSa/s sample rate, 16 kpts waveform memory
- Probe (standard) PP215, 200 MHz, 1 probe supplied for each channel
- 10.1” display with 1024x600 resolution
- Digital Channels / MSO 50 MHz Built-in Waveform Generator (Optional)
- Bandwidth (-3dB) 350 MHz (standard) * 2
- Resolution 8-bit. 10-bit mode (with typical 100 MHz bandwidth)
- Offset accuracy ±(1.5%*offset+1.5%*full scale+1 mV)
- Offset range (probe 1X) 102 mV/div ~ 1 V/div: ± 20 V
- Bandwidth flatness BW/10 ~ BW/3: ±0.8 dB
- edge input @50Ω)
- Display mode Y-T, X-Y, Roll (≥50 ms/div)
- Time base Accuracy ±1ppm initial; ±1ppm 1st year aging; ±3.5ppm 10-year aging
- Ext Trigger Channel 1 MΩ ≤ 42 Vpk
- input voltage 50 Ω ≤ 5 Vrms
- AC: Blocks DC components and attenuates signals below 20 Hz
- LFRJ: Attenuates the frequency components below 1.2 MHz
- HFRJ: Attenuates the frequency components above 600 kHz
- AC: Blocks DC components and attenuates signals below 8 Hz
- LFRJ: Attenuates the frequency components below 33 kHz
- HFRJ: Attenuates the frequency components above 967 kHz
- Pre-Trigger: 0 ~ 100% memory
- Time range 2 ns ～ 20 s，1 ns resolution
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
시글런트 ・ SIGLENT
SDS2000X Plus
슈퍼 포스퍼 오실로스코프
SDS2000X Plus Super Phosphor Oscilloscopes
제품 개요
SIGLENT의 SDS2000X Plus 시리즈 디지털 저장 오실로스코프는 350MHz, 200MHz, 100MHz의 대역폭으로 제공되며, 최대 샘플링 속도는 2GSa/s, 최대 레코드 길이는 200Mpts/ch, 최대 4개의 아날로그 채널 + 16개의 디지털 채널 혼합 신호 분석 기능을 갖추고 있습니다.
SDS2000X Plus 시리즈는 SIGLENT의 SPO 기술을 사용하여 최대 120,000 wfm/s(일반 모드, 시퀀스 모드에서 최대 500,000 wfm/s)의 파형 캡처 속도, 256단계 강도 등급 표시 기능, 색온도 표시 모드를 제공합니다. 또한 고감도와 낮은 지터를 갖춘 혁신적인 디지털 트리거 시스템을 사용합니다. 트리거 시스템은 직렬 버스 트리거링을 포함한 여러 강력한 트리거 모드를 지원합니다. 히스토리 파형 기록, 시퀀스 수집, 검색 및 탐색 기능을 통해 확장된 파형 레코드를 캡처, 저장 및 분석할 수 있습니다. SDS2000X Plus는 다양한 측정 및 연산 기능, 50MHz 파형 발생기 옵션, 직렬 디코딩, 마스크 테스트, 보드 플롯, 전력 분석 등의 기능을 제공합니다. 10비트 수집 모드는 8비트 이상의 분해능이 필요한 애플리케이션을 충족하는 데 도움이 됩니다.
대형 10.1인치 정전식 터치스크린은 멀티터치 제스처를 지원하고, 원격 웹 제어, 마우스 및 외부 키보드 지원으로 SDS2000X Plus의 작동 효율성이 크게 향상되었습니다.
주요 특징
- 최대 2GSa/s의 실시간 샘플링 속도를 제공하는 350MHz, 200MHz, 100MHz 모델이 있습니다. 350MHz 모델의 경우 500MHz 대역폭 업그레이드 옵션이 제공됩니다.
- SPO 기술
- 파형 캡처 속도 최대 120,000 wfm/s(일반 모드) 및 500,000 wfm/s(시퀀스 모드)
- 256단계 강도 등급 및 색온도 표시 모드 지원
- 최대 200Mpts/ch의 기록 길이, 4개 채널 모두 총 400Mpts
- 디지털 트리거 시스템
- 지능형 트리거: 에지, 슬로프, 펄스, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 비디오(HDTV 지원). 트리거 존을 통해 고급 트리거링이 더욱 간편해집니다.
- 직렬 버스 트리거링 및 디코더는 I 2 C, SPI, UART, CAN, LIN(표준) 및 CAN FD, FlexRay, I 2 S 및 MIL-STD-1553B(옵션) 프로토콜을 지원합니다.
- 낮은 배경 노이즈, 0.5mV/div ~ 10V/div 전압 스케일 기능
- 10비트 모드는 더 높은 해상도와 더 낮은 노이즈를 제공합니다.
- 사용자가 설정한 트리거 조건에 따라 최대 레코드 길이를 여러 세그먼트(최대 90,000개)로 분할하는 세그먼트 수집(시퀀스) 모드, 세그먼트 간에 매우 짧은 데드타임을 두어 적격 이벤트를 캡처합니다.
- 최대 90,000개의 트리거 파형(프레임)에 대한 히스토리 파형 기록(History) 기능
- 50개 이상의 매개변수에 대한 자동 측정 기능, 히스토그램 및 추세를 통한 통계 지원
- 2개의 수학 추적은 2Mpts FFT, +, -, x, ÷, d/dt, ∫dt, √, 평균, ERES 및 수식 편집기를 지원합니다.
- 검색, 탐색, 마스크 테스트, 보드 플롯, 전력 분석(선택 사항) 및 카운터와 같은 풍부한 데이터 처리 및 분석 기능
- 16개 디지털 채널
- 내장형 50MHz 파형 발생기(옵션)
- 1024×600 해상도의 대형 10.1인치 TFT-LCD 디스플레이; 정전식 터치스크린은 멀티터치 제스처를 지원합니다.
- 다중 인터페이스: USB 호스트, USB 장치(USBTMC), LAN(VXI-11/Telnet/Socket), 통과/실패, 트리거 출력
- 내장된 웹 서버는 웹 브라우저를 사용하여 LAN 포트를 통한 원격 제어를 지원합니다. SCPI 원격 제어 명령을 지원합니다.
SDS2000X Plus SDS2000X Plus SIGLENT SIGLENT SDS2000X Plus SDS2000X Plus 시글런트 시글런트 SDS2000X Plus SDS2354X Plus SDS2204X Plus SDS2104X Plus SDS2102X Plus
■ 제품 사양 (Specifications)
SIGLENT 제품 데이터시트의 핵심 사양입니다.
- 4 channels
- Sequence mode), 256-level intensity grading display function
- ◼ Automatic measurements on 50+ parameters, supports
- ◼ 16 digital channels
- ◼ Large 10.1” TFT-LCD display with 1024x600 resolution;
- Analog channels 4 + EXT 2/4 + EXT
- Bandwidth 200 MHz 100 MHz
- Vertical resolution 8-bit. 10-bit mode (with typical 100 MHz bandwidth)
- Waveform generator (optional) Single channel, frequency up to 50 MHz, 125 MSa/s sample rate, 16 kpts waveform memory
- Probe (standard) PP215, 200 MHz, 1 probe supplied for each channel
- 10.1” display with 1024x600 resolution
- Digital Channels / MSO 50 MHz Built-in Waveform Generator (Optional)
- Bandwidth (-3dB) 350 MHz (standard) * 2
- Resolution 8-bit. 10-bit mode (with typical 100 MHz bandwidth)
- Offset accuracy ±(1.5%*offset+1.5%*full scale+1 mV)
- Offset range (probe 1X) 102 mV/div ~ 1 V/div: ± 20 V
- Bandwidth flatness BW/10 ~ BW/3: ±0.8 dB
- edge input @50Ω)
- Display mode Y-T, X-Y, Roll (≥50 ms/div)
- Time base Accuracy ±1ppm initial; ±1ppm 1st year aging; ±3.5ppm 10-year aging
- Ext Trigger Channel 1 MΩ ≤ 42 Vpk
- input voltage 50 Ω ≤ 5 Vrms
- AC: Blocks DC components and attenuates signals below 20 Hz
- LFRJ: Attenuates the frequency components below 1.2 MHz
- HFRJ: Attenuates the frequency components above 600 kHz
- AC: Blocks DC components and attenuates signals below 8 Hz
- LFRJ: Attenuates the frequency components below 33 kHz
- HFRJ: Attenuates the frequency components above 967 kHz
- Pre-Trigger: 0 ~ 100% memory
- Time range 2 ns ～ 20 s，1 ns resolution
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
