GW INSTEK 굿윌 인스텍 굿윌인스텍 PPH-1506D 프로그래머블 리니어 DC 전원 공급 장치 (가격문의)
111,111원

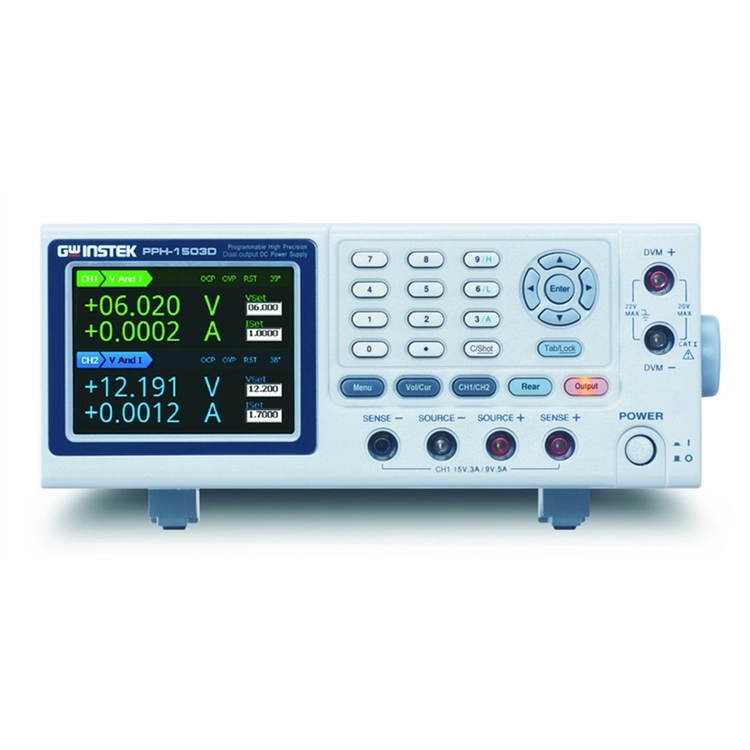

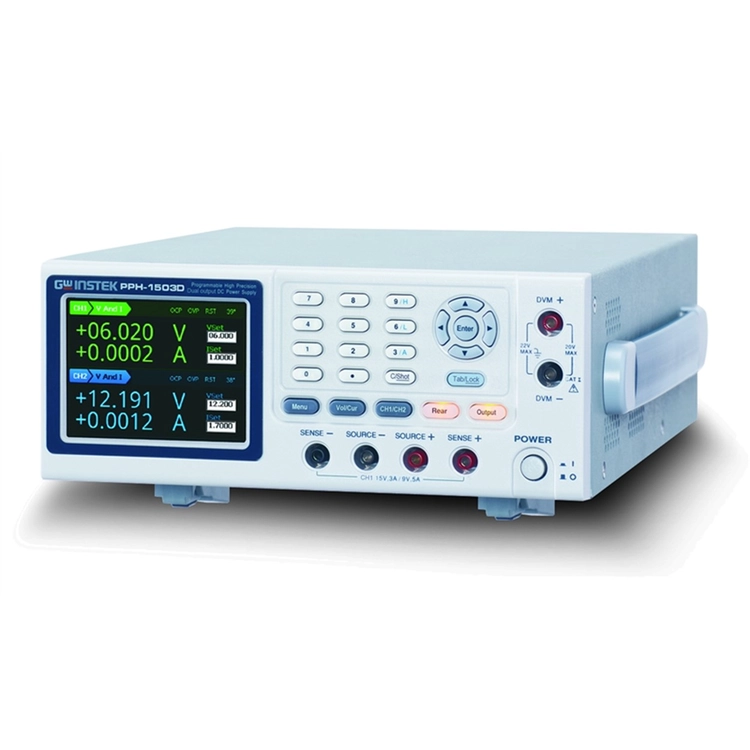

GW INSTEK 굿윌인스텍 PPH-1506D 프로그래머블 리니어 DC 전원 공급 장치
PPH-1503은 15V/3A 또는 9V/5A의 이중 범위를 지원하는 고속 고정밀 DC 전원 공급 장치입니다. PPH-1503은 낮은 전력 소비 요구 사항과 전압 및 전류 모두의 정확도, 속도 및 분해능에 대한 사용자의 큰 요구 사항을 충족하도록 독점적으로 설계되었습니다. 회로는 부하 변화를 경험하는 동안 안정적인 전압 출력을 제공하기 위해 신속한 응답 기능으로 설계되었습니다. 예를 들어, 휴대폰을 대기 모드에서 통화 모드로 전환할 때 전류 소비는 밀리초 내에 크게 변경됩니다. 부하 전류가 전류 제한을 초과하면 제한 및 트립의 두 가지 작동 모드를 선택할 수 있습니다. 제한 모드에서 PPH-1503은 자동으로 정전류(CC) 모드로 전환됩니다. 트립 모드에서는 전압 출력이 자동으로 꺼집니다.
PPH-15xxD 고정밀 측정 기능은 1mV/0.1uA의 최대 분해능과 33us의 최소 펄스 전류 폭을 구현하여 고객의 고분해능 및 펄스 전류 측정 애플리케이션 요구 사항을 충족합니다. 빠른 부하 전류 변화는 DUT의 내부 회로 작동에 영향을 미치는 일반 전원 공급 장치의 전압 저하를 초래합니다. PPH-15xxD는 전류 레벨이 전체 스케일의 10%에서 100%로 변할 때 출력 전압을 이전 전압 출력의 100mV 이내로 40us 이내에 회복할 수 있는 우수한 과도 회복 시간을 갖추고 있습니다. 또한, 기존의 전원 공급 장치는 설정 전압이 변경되면 설정 전압 값에 신속하게 응답할 만큼 응답 속도가 충분하지 않습니다. PPH-15xxD의 상승 시간은 0.2ms, 하강 시간은 0.3ms이며, 이는 기존 전원 공급 장치보다 100배 더 빠릅니다. 따라서 PPH-15xxD는 DUT가 큰 과도 전류 출력에서 작동하는 경우에도 DUT에 안정적인 출력 전압을 제공할 수 있습니다. PPH-15xxD의 내부 고속 샘플링 회로 설계는 샘플링 속도가 64K이므로 전류 프로브와 오실로스코프를 사용하지 않고 펄스 전류 측정을 수행할 수 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
GOOD WILL INSTEK

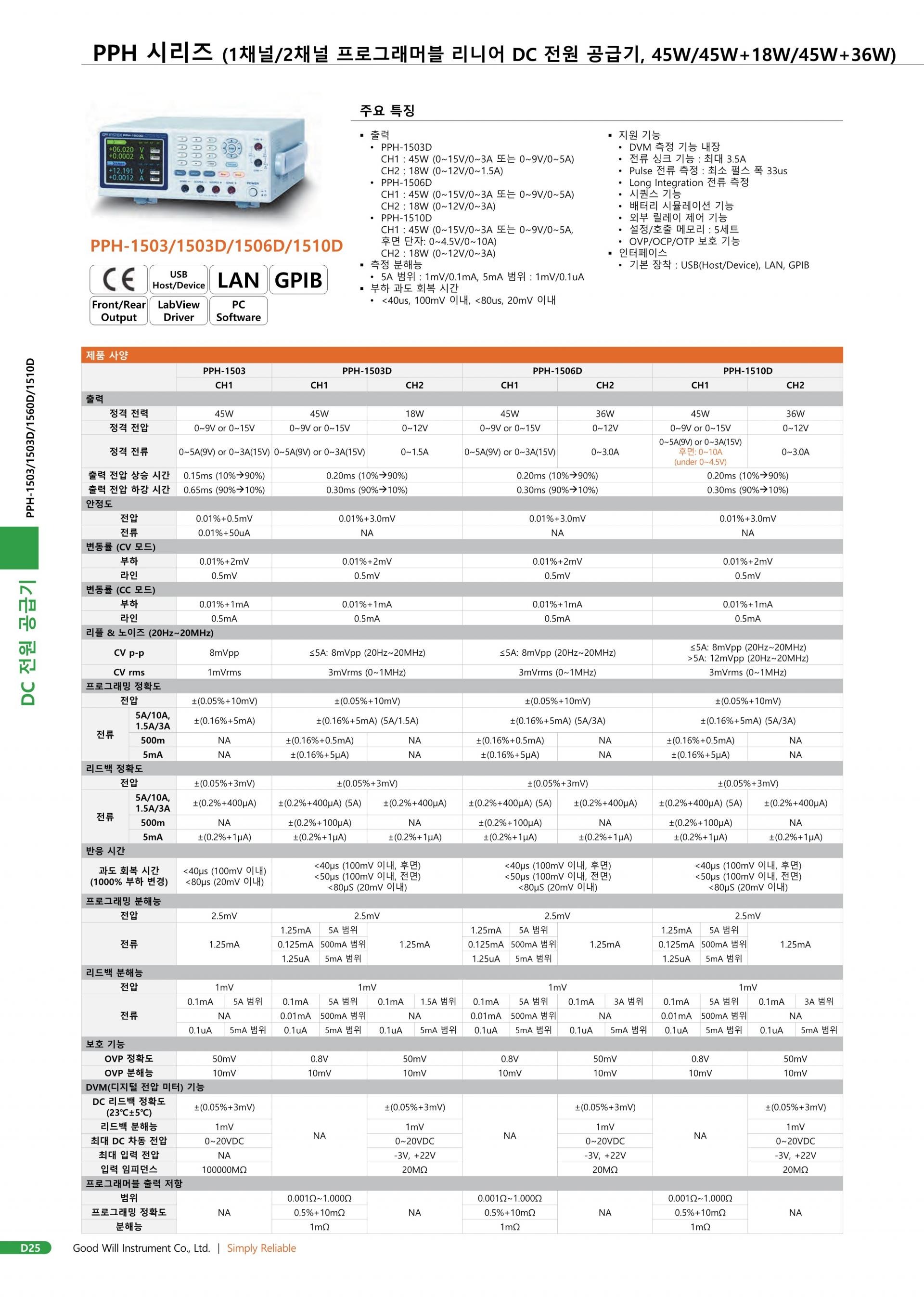

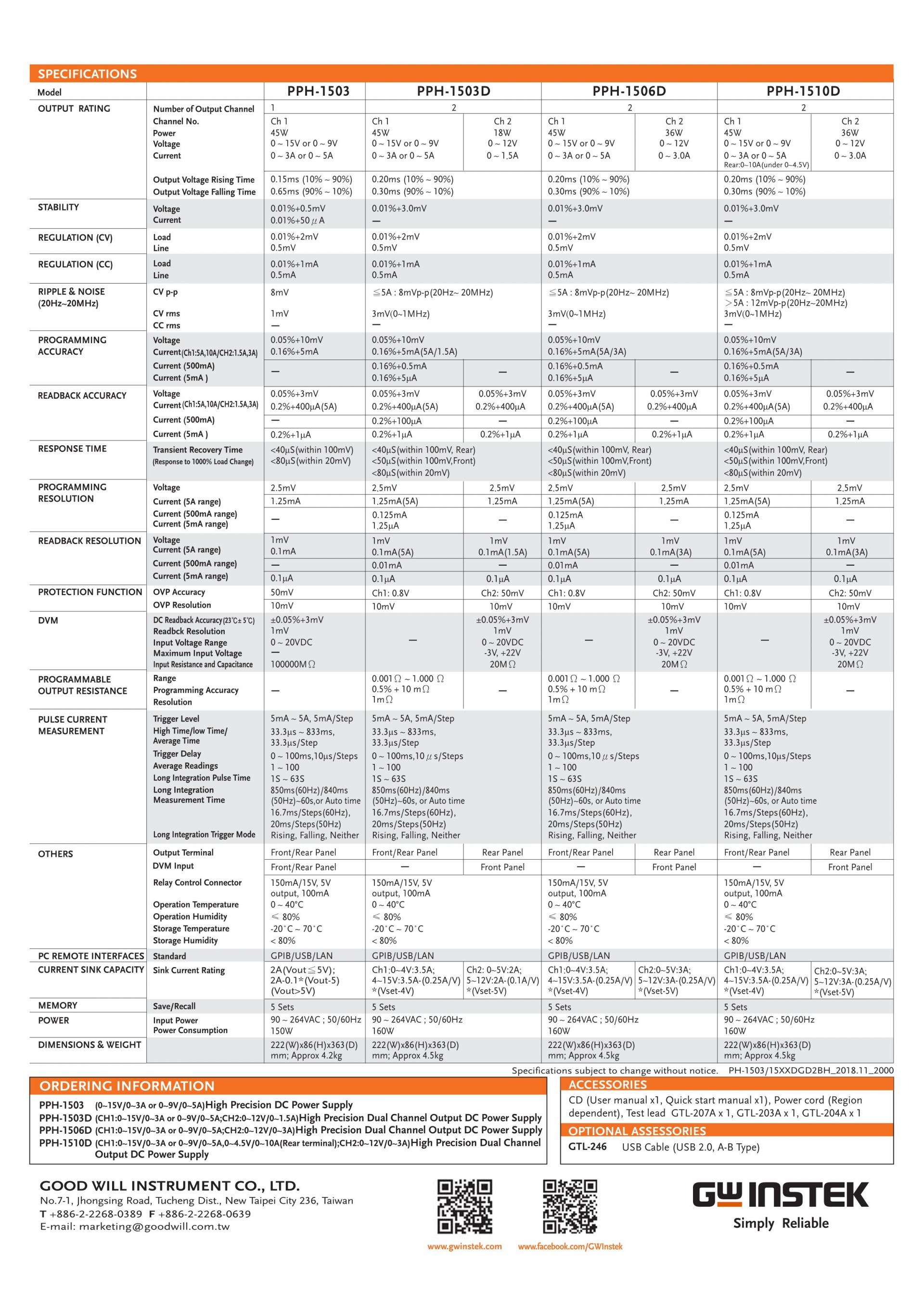

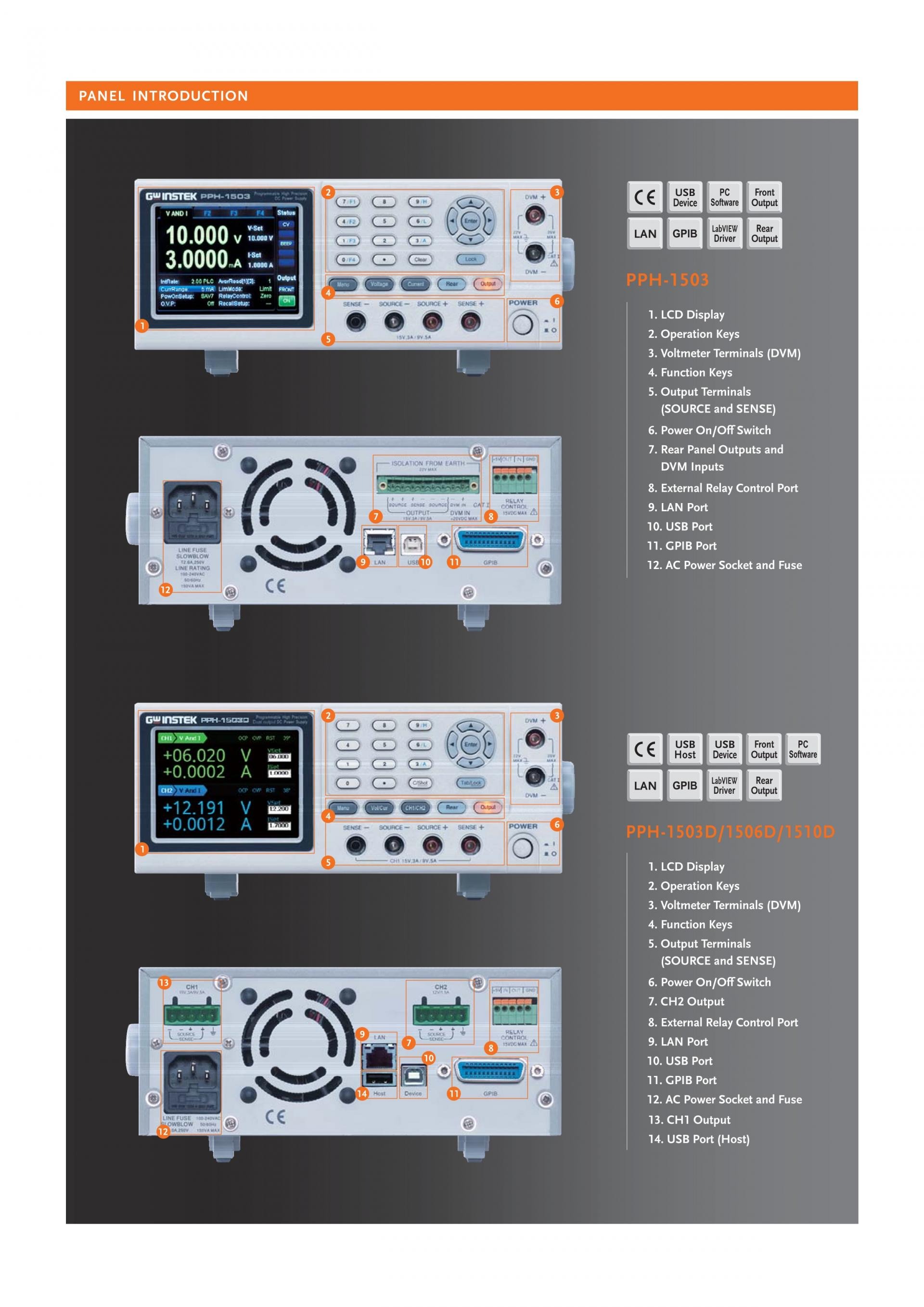

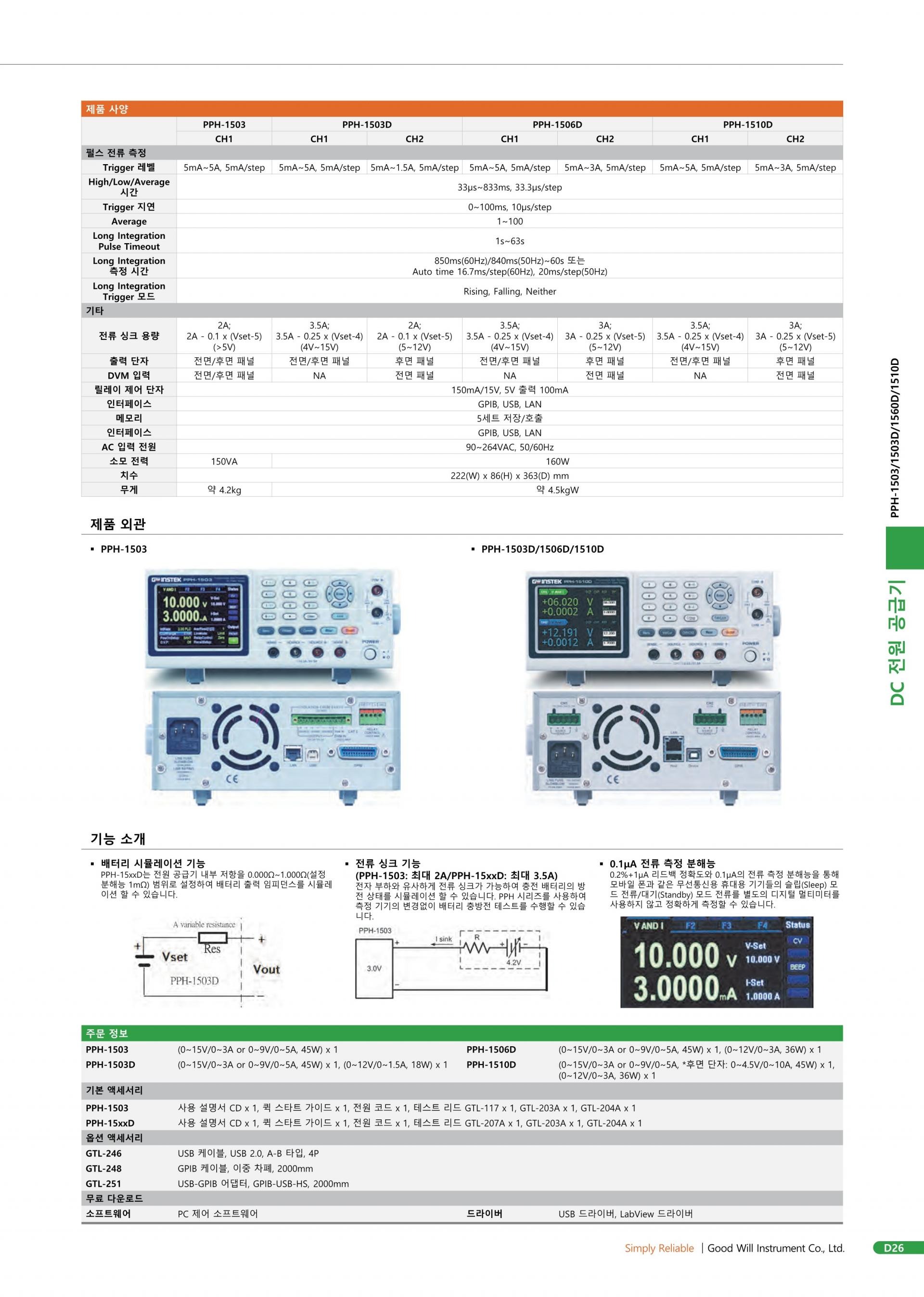

PPH-1503 · PPH-1503D · PPH-1506D · PPH-1510D — Programmable High Precision D.C. Power Supply
GW INSTEK 굿윌인스텍 PPH-1506D 프로그래머블 리니어 DC 전원 공급 장치
• PPH-1503
특징
- 이중 범위 출력(0~15V/0~3A) 또는 (0~9V/0~5A)
- 3.5인치 TFT LCD 디스플레이
- 정전압 및 정전류 작동
- 내장 DVM 측정 기능
- 높은 측정 분해능(5A 범위의 경우 1mV/0.1mA), (1mV/0.1uA의 경우
- 5mA 범위)
- 외부 릴레이 제어 출력 On/Off
- 싱크 전류 용량(최대:2A)
- 디지털 패널 제어
- 전면 또는 후면 패널에서 선택 가능한 출력 및 입력(DVM) 포트
- 키 잠금 기능
- 전원 출력 ON/OFF 상태를 포함한 5개의 사전 설정 메모리 세트
- 고속 과도 회복 시간(100mV 이내 <40us, <80us 이내
- 20mV)
- DUT 손상 방지를 위한 OVP/OCP/OTP 보호
- 표준 다중 인터페이스: USB/LAN/GPIB
- Labview 드라이버 및 PC 원격 제어 소프트웨어
Features
- Dual Range Output (0~15V/0~3A) or (0~9V/0~5A)
- 3.5 Inch TFT LCD Display
- Constant Voltage and Constant Current Operation
- Built-in DVM Measurement Function
- High Measurement REsolution (1mV/0.1mA for 5A Range);(1mV/0.1uA for
- 5mA Range)
- EXternal Relay Control Output On/Off
- Sink Current Capability (Maximum:2A)
- Digital Panel Control
- Selectable Output and Input (DVM) Ports From Front or Rear Panel
- Key Lock Function
- 5 Sets of Preset Memory Including Power Output ON/OFF States
- High Speed Transient Recovery Time(<40us within 100mV ; <80us within
- 20mV)
- OVP/OCP/OTP Protection to Prevent DUT Damage
- Standard Multiple Interfaces: USB / LAN /GPIB
- Labview Driver and PC Remote Control Software
설명
PPH-1503은 15V/3A 또는 9V/5A의 이중 범위를 지원하는 고속 고정밀 DC 전원 공급 장치입니다. PPH-1503은 낮은 전력 소비 요구 사항과 전압 및 전류 모두의 정확도, 속도 및 분해능에 대한 사용자의 큰 요구 사항을 충족하도록 독점적으로 설계되었습니다. 회로는 부하 변화를 경험하는 동안 안정적인 전압 출력을 제공하기 위해 신속한 응답 기능으로 설계되었습니다. 예를 들어, 휴대폰을 대기 모드에서 통화 모드로 전환할 때 전류 소비는 밀리초 내에 크게 변경됩니다. 부하 전류가 전류 제한을 초과하면 제한 및 트립의 두 가지 작동 모드를 선택할 수 있습니다. 제한 모드에서 PPH-1503은 자동으로 정전류(CC) 모드로 전환됩니다. 트립 모드에서는 전압 출력이 자동으로 꺼집니다.
PPH-1503은 전류 변화에 대한 즉각적인 응답을 제공하여 최소한의 변동으로 출력 전압을 회복하도록 설계되었습니다. 높은 샘플링 속도는 전압 및 전류 측정에서 빠른 리드백을 허용하여 제품의 테스트 속도를 가속화하여 생산의 테스트 처리량을 증가시킬 수 있습니다. 싱크 기능은 휴대용 장치의 배터리 충전기를 테스트하는 데 사용할 수 있습니다. PPH-1503의 고정밀 성능은 낮은 소비전력 수준에서 측정 기능을 제공합니다. 입력 포트가 있는 하나의 내장 DVM(디지털 전압계)은 PPH-1503이 전압 및 전류를 출력하는 동안 DUT의 모든 지점을 측정하도록 설계되었습니다. 또한 전면 및 후면 패널에 2개의 포트가 있어 사용자가 연결 편의성에 따라 하나만 선택하여 테스트를 수행할 수 있습니다. PPH-1503은 생산 라인, 연구 및 개발에 이상적인 전원입니다.
LED 백라이트 모듈을 TV, 모니터, 태블릿 및 NB와 같은 제품에 조립하는 테스트에서 현재 해상도의 최소 요구 사항은 4자리 이상이어야 합니다. 크기가 다른 LED 백라이트는 다른 전류 소비를 필요로 합니다. 대부분의 LED 백라이트는 150mA로 일반 전원 공급 장치로는 위에서 언급한 4자리의 고전류 분해능을 제공할 수 없습니다. 그러나 PPH-1503은 5A 설정에서 0.1mA(4 4/5 디지트에 해당) 전류 분해능과 측정 및 명령 모두의 빠른 전송 시간을 제공하여 전류 분해능의 테스트 요구 사항을 완전히 충족하여 생산 능력을 높입니다. 높은 작동 전압 요구 사항을 달성하기 위해 PPH-1503을 GW Instek GPR-H 시리즈 전원 공급 장치와 직렬로 연결하여 고전압 제품 테스트를 수행할 수 있습니다.
Description
PPH-1503 is a high-speed and high-precision DC Power Supply with dual range of 15V/3A or 9V/5A. PPH-1503 is exclusively designed to meet low power consumption requirements and users’ great demands of accuracy, speed and resolution of both voltage and current. Circuits are designed with swift response capability to provide a stable voltage output while experiencing load changes. For example, when switching cellular phone from standby to talk mode, the current consumption will be dramatically changed within milliseconds. When load current exceeded current limit, two operational modes: Limit and Trip can be selected. Under Limit mode, PPH-1503 will automatically switch to constant current (CC) mode. Under Trip mode, voltage output will automatically turn off.
PPH-1503 is designed to provide prompt response to the current change for recovering the output voltage at a minimum variation. The high sampling rate allows fast readback in voltage and current measurement to expedite products’ testing speed, which is able to increase the test throughput of production. Sink function can be used to test the battery charger of portable devices. The high precision performance of PPH-1503 provides the measurement capability in low power consumption level. One built-in DVM (Digital Volt-Meter) with input ports is designed to measure any point on DUT while PPH-1503 is outputting voltage and current. Besides, two ports are located on the front and rear panel which users can only select one to perform tests based upon their connection convenience. PPH-1503 is an ideal power source for production lines, R&D laboratories, device inspection, maintenance centers or facilities with the requirements of a swift and precise power supply with DVM.
In the testing of assembling LED backlight module into products such as TV, Monitor, Tablet and NB, the minimum requirement of current resolution should be at least four digits. Different sized LED backlights require different current consumption. Most LED backlights are 150mA, in which, ordinary power supplies could not provide the above-mentioned high current resolution of four digits. However, PPH-1503 provides 0.1mA (equivalent to 4 4/5 digits) current resolution under 5A setting as well as rapid transmission time of both measurement and commands to fully satisfy the testing requirement of current resolution so as to raise the production capacity. To achieve high working voltage requirements, PPH-1503 can be in series with GW Instek GPR-H series power supplies to conduct the testing of high voltage products.

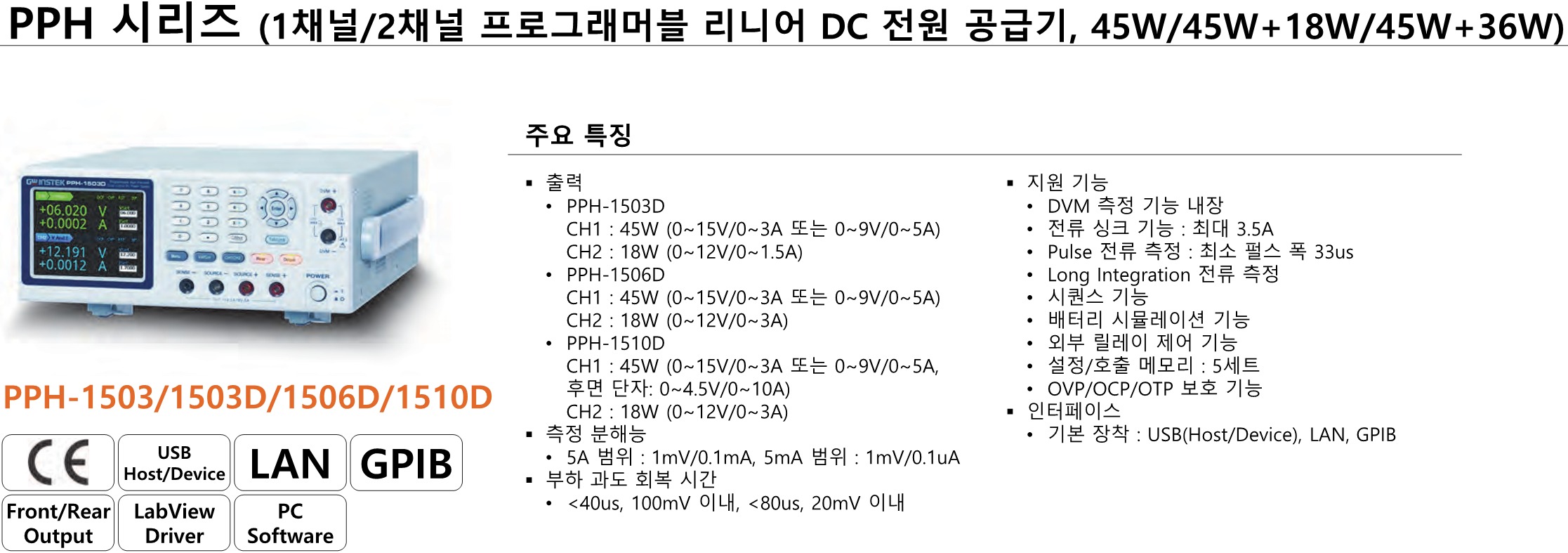

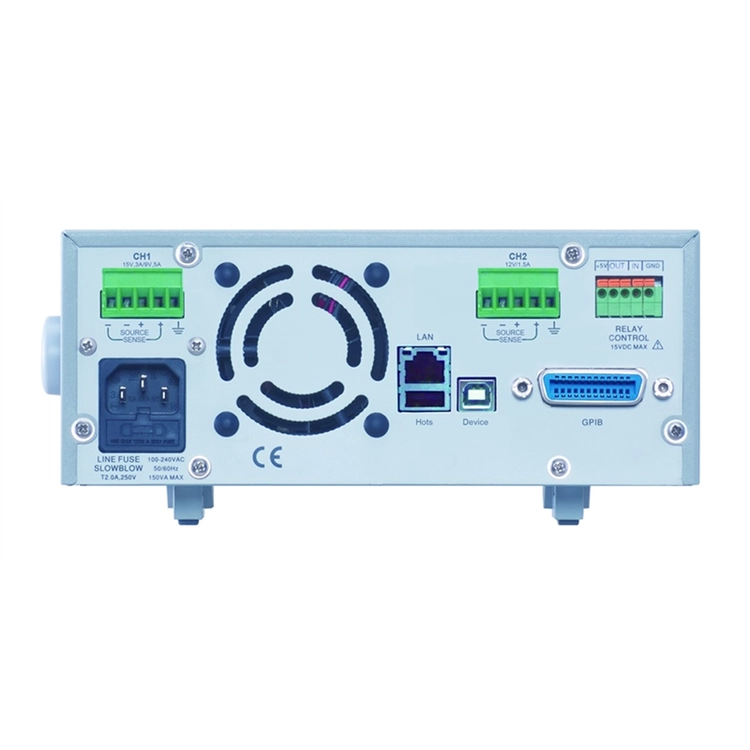

• PPH-15xxD Series
PPH-1503D ・ PPH-1506D ・ PPH-1510D
특징
- 듀얼 채널 DC 전원 출력
- PPH-1503D (CH1: 0~15V/0~3A 또는 0~9V/0~5A, CH2: 0~12V/0~1.5A)
- PPH-1506D (CH1: 0~15V/0~3A 또는 0~9V/0~5A, CH2: 0~12V/0~3A)
- PPH-1510D (CH1: 0~15V/0~3A 또는 0~9V/0~5A, 0~4.5V/0~10A(후면 단자), CH2: 0~12V/0~3A)
- 3.5인치 TFT LCD 디스플레이
- 내장 DVM 측정 기능
- 높은 측정 분해능(5mA 범위의 경우 1mV/0.1μA)
- 전류 싱크 기능(최대 : 3.5A)
- 펄스 전류 측정
- 긴 통합 전류 측정
- 시퀀스 기능(순차 전원 출력)
- 내장 배터리 시뮬레이션 기능
- 방열판용 OVP, OCP, OTP 및 온도 표시
- USB(장치 및 호스트)/GPIB/LAN 지원
- 5개의 저장/호출 설정 그룹
- 외부 릴레이 제어
Features
- Dual Channel DC Power Output
- PPH-1503D (CH1: 0~15V/0~3A or 0~9V/0~5A; CH2: 0~12V/0~1.5A)
- PPH-1506D (CH1: 0~15V/0~3A or 0~9V/0~5A; CH2: 0~12V/0~3A)
- PPH-1510D (CH1: 0~15V/0~3A or 0~9V/0~5A, 0~4.5V/0~10A(Rear terminal); CH2: 0~12V/0~3A)
- 3.5 inch TFT LCD Display
- Built-in DVM Measurement Function
- High Measurement Resolution (1mV/0.1μA for 5mA Range)
- Current Sink Function (Maximum : 3.5A)
- Pulse Current Measurement
- Long Integration Current Measurement
- Sequence Function (Sequential power output)
- Built-in Battery Simulation Function
- OVP, OCP, OTP & Temperature Display for Heat Sink
- Support USB (Device& Host)/GPIB/LAN
- 5 Groups of Save/Recall Setting
- External RELAY Control
설명
PPH-15xxD 고정밀 측정 기능은 1mV/0.1uA의 최대 분해능과 33us의 최소 펄스 전류 폭을 구현하여 고객의 고분해능 및 펄스 전류 측정 애플리케이션 요구 사항을 충족합니다. 빠른 부하 전류 변화는 DUT의 내부 회로 작동에 영향을 미치는 일반 전원 공급 장치의 전압 저하를 초래합니다. PPH-15xxD는 전류 레벨이 전체 스케일의 10%에서 100%로 변할 때 출력 전압을 이전 전압 출력의 100mV 이내로 40us 이내에 회복할 수 있는 우수한 과도 회복 시간을 갖추고 있습니다. 또한, 기존의 전원 공급 장치는 설정 전압이 변경되면 설정 전압 값에 신속하게 응답할 만큼 응답 속도가 충분하지 않습니다. PPH-15xxD의 상승 시간은 0.2ms, 하강 시간은 0.3ms이며, 이는 기존 전원 공급 장치보다 100배 더 빠릅니다. 따라서 PPH-15xxD는 DUT가 큰 과도 전류 출력에서 작동하는 경우에도 DUT에 안정적인 출력 전압을 제공할 수 있습니다. PPH-15xxD의 내부 고속 샘플링 회로 설계는 샘플링 속도가 64K이므로 전류 프로브와 오실로스코프를 사용하지 않고 펄스 전류 측정을 수행할 수 있습니다. 현재 리드백 정확도는 5mA 범위에서 0.2%+1uA(11uA와 동일)이고 리드백 분해능은 0.1uA로 DUT를 높은 정확도 수준으로 측정할 수 있습니다. 과도 회복 시간이 빠른 특성을 가지고 있지 않은 일반 전원은 배터리와 달리 수백 μs에서 수십 수백 μs에 이르는 큰 과도 펄스 전류 부하를 발생시키는 휴대전화, 무선기기, 웨어러블 기기의 전원을 안정적으로 유지할 수 없습니다. ms 사용시. PPH-15xxD는 일반 전원 공급 장치와 달리 과도 회복 시간이 빠른 특징이 있습니다. 펄스 전류를 출력하기 위해 배터리를 시뮬레이션하는 동안 PPH-15xxD는 펄스 전류로 인한 전압 강하를 빠르게 보상할 수 있습니다. PPH-15xxD의 CH1에는 배터리 시뮬레이션 기능이 내장되어 있어 출력 임피던스 설정을 정의하여 배터리 방전 시 배터리의 임피던스 특성을 정확하게 시뮬레이션할 수 있습니다. 빠른 과도 회복 시간과 내장된 배터리 시뮬레이션 기능을 함께 사용하면 PPH-15xxD가 배터리의 실제 동작 패턴을 정확하게 시뮬레이션하여 제품 테스트를 수행할 수 있습니다. PPH-15xxD의 CH1에는 배터리 시뮬레이션 기능이 내장되어 있어 출력 임피던스 설정을 정의하여 배터리 방전 시 배터리의 임피던스 특성을 정확하게 시뮬레이션할 수 있습니다. 빠른 과도 회복 시간과 내장된 배터리 시뮬레이션 기능을 함께 사용하면 PPH-15xxD가 배터리의 실제 동작 패턴을 정확하게 시뮬레이션하여 제품 테스트를 수행할 수 있습니다. PPH-15xxD의 CH1에는 배터리 시뮬레이션 기능이 내장되어 있어 출력 임피던스 설정을 정의하여 배터리 방전 시 배터리의 임피던스 특성을 정확하게 시뮬레이션할 수 있습니다. 빠른 과도 회복 시간과 내장된 배터리 시뮬레이션 기능을 함께 사용하면 PPH-15xxD가 배터리의 실제 동작 패턴을 정확하게 시뮬레이션하여 제품 테스트를 수행할 수 있습니다.
Description
PPH-15xxD high precision measurement capability achieves the maximum resolution of 1mV/0.1uA and the smallest pulse current width of 33us that satisfy customers’ measurement application requirements of high resolution and pulse current. Fast load current variation will result in voltage sag for general power supplies that will have an impact on DUT’s internal circuit operation. PPH-15xxD is equipped with the excellent transient recovery time, which can, in less than 40us, recover the output voltage to within 100mV of the previous voltage output when the current level changes from 10% to 100% of the full scale. Furthermore, conventional power supplies do not have sufficient response speed to promptly respond to set voltage value once the set voltage is changed. PPH-15xxD has a rise time of 0.2ms and a fall time of 0.3ms, which are 100 times faster than that of conventional power supplies. Therefore, PPH-15xxD can provide DUT with a stable output voltage even when DUT is operating under large transient current output. The internal high-speed sampling circuit design of PPH-15xxD, with the sample rate of 64K, can conduct pulse current measurement without using a current probe and oscilloscope. The current read back accuracy is 0.2%+1uA (equals to 11uA) at 5mA range, and the read back resolution is 0.1uA that allow DUT to be measured with a high accuracy level. Unlike battery, general power supplies, which do not have the characteristics of fast transient recovery time, can not maintain a stable power supply for cellular phone, wireless device, and wearable device which produce large transient pulse current load for hundreds of μs to dozens of ms when in use. PPH-15xxD, different from general power supplies, has the characteristics of fast transient recovery time. While simulating battery to output pulse current, PPH-15xxD can quickly compensate the voltage drop caused by pulse current. PPH-15xxD’s CH1 has the built-in battery simulation function, which can define output impedance settings so as to accurately simulate battery’s impedance characteristics during battery discharge. Fast transient recovery time and built-in battery simulation function together facilitate PPH-15xxD to accurately simulate battery’s real behavior pattern so as to conduct product tests.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
