TOYOTECH 도요테크 TLF 시리즈 DC 전자 부하 ☆ 가격문의
111,111원

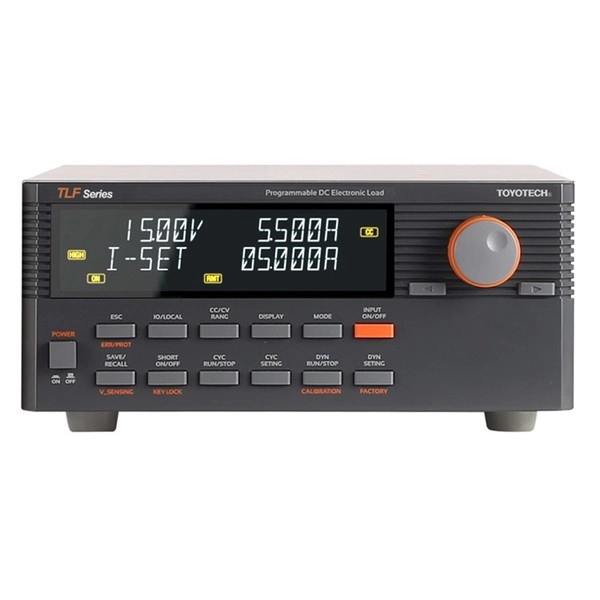

TOYOTECH TLF 시리즈 DC 전자 부하
TOYOTECH TLF Series DC Electronic Load
- DC 입력 :150W~20KW,
- 전압 Line-Up :150V, 300V, 600V
- Mode :CC, CV, CR, CP, ON/OFF, Fuse/Battery Test, Short, Cycling, Dynamic
- Protection :OVP, OCP, OPP, OTP, OVR, OCR
- 통신 :RS-232, RS-485 기본 장착, (TCP/IP 통신 옵션)
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
도요테크 ・ TOYOTECH
TLF 시리즈
DC 전자 부하
TLF Series DC Electronic Load
- 16 x 2 Big-Char Type LCD Display
- 5-Digit의 정밀한 Resolution
- Protection : OVP, OCP, OPP, OTP, OVR, OCR
- 다양한 Mode 제공 : CC, CV, CR, CP, ON/OFF, Fuse/Battery Test, Short, Cycling, Dynamic
- Easy Data checking(Volt, Curr, Watt, Time etc.)
- Input ON/OFF Key
- 전면 판넬 잠금 기능
- Excellent precision and high resolution
- Built-in Remote Sensing for Load Voltage(V-Sensing)
- 우수한 Load 및 Line regulation
- 10개의 에러 메시지 저장 및 확인 가능
- Memory save and recall 기능(10개 저장 가능)
- Communication Interface : RS232, RS485 Standard (TCP/IP 통신 옵션)
- Compact Size : 600W in half of 19inch wide x 2U size
| ON/OFF MODE | 입력된 전원공급기의 전압상관 없이 일정한 전류를 ON/OFF 합니다. 자동차 하네스, 각종 전류 On/Off Test 사이클 설정을 손쉽게 합니다. Operating range : 0~60A / Resolution : 1mA / ON/OFF time : 100ms~250h 59m 59s 990ms (10ms unit) / Repeat : 1~65500회 |
| FUSE MODE | 입력된 전원공급기의 전압상관 없이 일정한 전류를 유지하여 FUSE Test를 합니다. 자동차 Fuse, 각종 Fuse Test에 사용됩니다. Operating range : 0~60A / Resolution : 1mA / ON/OFF time : 100ms~250h 59m 59s 990ms (10ms unit) / Fuse time setting and display Fuse open time (10ms unit) |
| BATTERY MODE | 입력되는 배터리의 전압 및 용량 값을 계산하여 Battery 방전 테스트를 합니다. 배터리셀, 배터리팩, 배터리 방전 테스트에 사용됩니다. Mode : CC, CR, CP / Operating Range/ Resolution : same with CC(Hi Range), CR, CP above / End Volt : 1~150V(10mV unit) / End Cap : 0.1~6550AH (100mAH unit) |
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
TOYOTECH TLF 제품 데이터시트의 핵심 사양입니다.
- 3-14.REMOTR Voltage ------------------------------------------5-8--
- 4-6. REMOTE INTERFACE를 이용한 Calibration -------------------6-9---
- 5-7. LOAD_DEFAULT -------------------------------------7-7---
- 5-11. ADC_SAMPLING -------------------------------------8-1---
- 7-6. Interface Commands Error --------------------------------104
- ▌Big size 2Line 16Char LCD Display 채택
- ▌Operating 상태를 10개까지 저장(Store) 및 복귀(Recall).
- ▌RS485 Cable 2/4/8-Channel 1M, 2M, 4M, 10M
- ▌1LINE "ODA Technologies" 의 제조사가 Display됩니다.
- ▌2LINE "LF-SERIES"의 제품명이 Display됩니다.
- ▌Remote Interface RS-232C 9600bps ▌BAT END VOLT 1V, END CAP 6550AH
- ▌CC,CV Range: HI Range ▌DYN A,B VALUE 0
- POWER 32 R S E A C V A E L / L O S N H / O O R F T F RU C N Y / C STOP SE C T Y I C NG RU D N Y / N STOP SE D T Y I N NG
- 1 16Char *2Line 타입 LCD Display 18 INPUT ON/OFF KEY
- 3 CC/CV HI RANG LCD ICON 20 DISPLAY KEY
- 4 INPUT ON LCD ICON 21 CC/CV RANG KEY
- 5 Remote Interface LCD ICON 22 IO/LOCAL KEY
- 6 KEY LOCK LCD ICON 23 ESC, ERROR, PROTECTION KEY
- 13 CC MODE LCD ICON 30 INPUT +단자
- 14 CV MODE LCD ICON 31 INPUT -단자
- 15 설정 Encoder 32 POWER S/W
- 1. 16Char * 2Line타입 LCD Display
- 4. INPUT ON LCD ICON
- 5. Remote Interface LCD ICON
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
