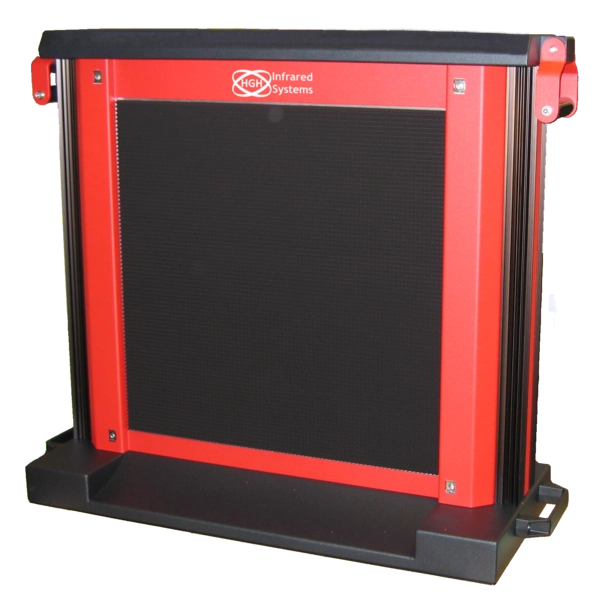

HGH 에이치지에이치 ECN100 고온 평판형 블랙바디 ☆ 가격문의

Name: HGH 에이치지에이치 ECN100 고온 평판형 블랙바디 ☆ 가격문의
Brand: HGH
Price: 111111 KRW
Availability: InStock

111,111원

고온 평판형 블랙바디

구매평

Q&A

배송

택배 · 기본 무료

50,000원 이상 구매 시 무료배송

0 장바구니

구매하기 구매하기

장바구니

구매하기 구매하기

구매평

Q&A

Model	ECN100 H6	ECN100 H12	ECN100 N20	ECN100 N40	ECN100 VH6
Emissive area	150 x 150 mm²	300 x 300 mm²	500 x 500 mm²	1000 x 1000 mm²	152 x 152 mm²
Temperature range	50°C to 600°C	50°C to 600°C	50°C to 300°C	Ambient +5°C to 100°C	50°C to 800°C
Emissive area uniformity	0.75 °C at 300 °C	2 °C at 300 °C	3.5 °C at 300 °C	1°C at 100 °C	±1 °C at 300 °C ±3 °C at 800 °C
Emissivity / Apparent emissivity after calibration	0.98 ±0.02 over 8 - 14 µm / 1.00 0.96 ±0.02 over 3 - 5 µm / 1.0		0.98 ±0.02 / 1.00		0.94 ±0.02 (option: 0.985 ±0.02)
Stability	0.02°C		0.05°C	0.01°C	0.1°C to 0.25°C
Temperature measurement accuracy	± 0.5°C			± 2.5°C	± 1°C
Display resolution	0.01°C			0.1°C	0.0001°C
Warm-up time from ambient to Tmax	45 min	60 min		30 min	90 min
Head dimensions W x H x D (mm3)	423 x 467 x 247	567 x 677 x 340	694 x 820 x 300	1470 x 1260 x 700	417.5 x 472.4 x 266.3
Head weight	20 kg	40 kg	55 kg	210 kg	35 kg
Electronic unit size	3U x 19”
Electronic unit weight	10 kg				11.4 kg
Max. power consumption	2500 W	5000 W	6000 W		4000 W
Power supply	115/230 VAC, 1 ph. 50/60 Hz				230 VAC, 1 ph. 50/60 Hz
Remote control	Ethernet (RS-232 or IEEE 488 in option)				RS-232 / Ethernet
Operating temperature range (head)	-10°C to +70°C			+5°C to +70°C	-10°C to +70°C

	UUT 옵트로닉 시스템의 광축 정렬에 사용되는 표준화 표적[핀홀]
	시야 측정용 직사각형 표적
	왜곡 이미지 측정용 왜곡 표적
	MTF(변조 전달 함수) 계산용 반원형 표적
	LSF(선상 분포 함수) 계산용 슬릿 표적
	적외선 카메라의 온도 분해능 측적에 사용되는 4 막대 표적(MRTD : Minimum Resolvable Temperature Difference - 최소 온도 분해능)
