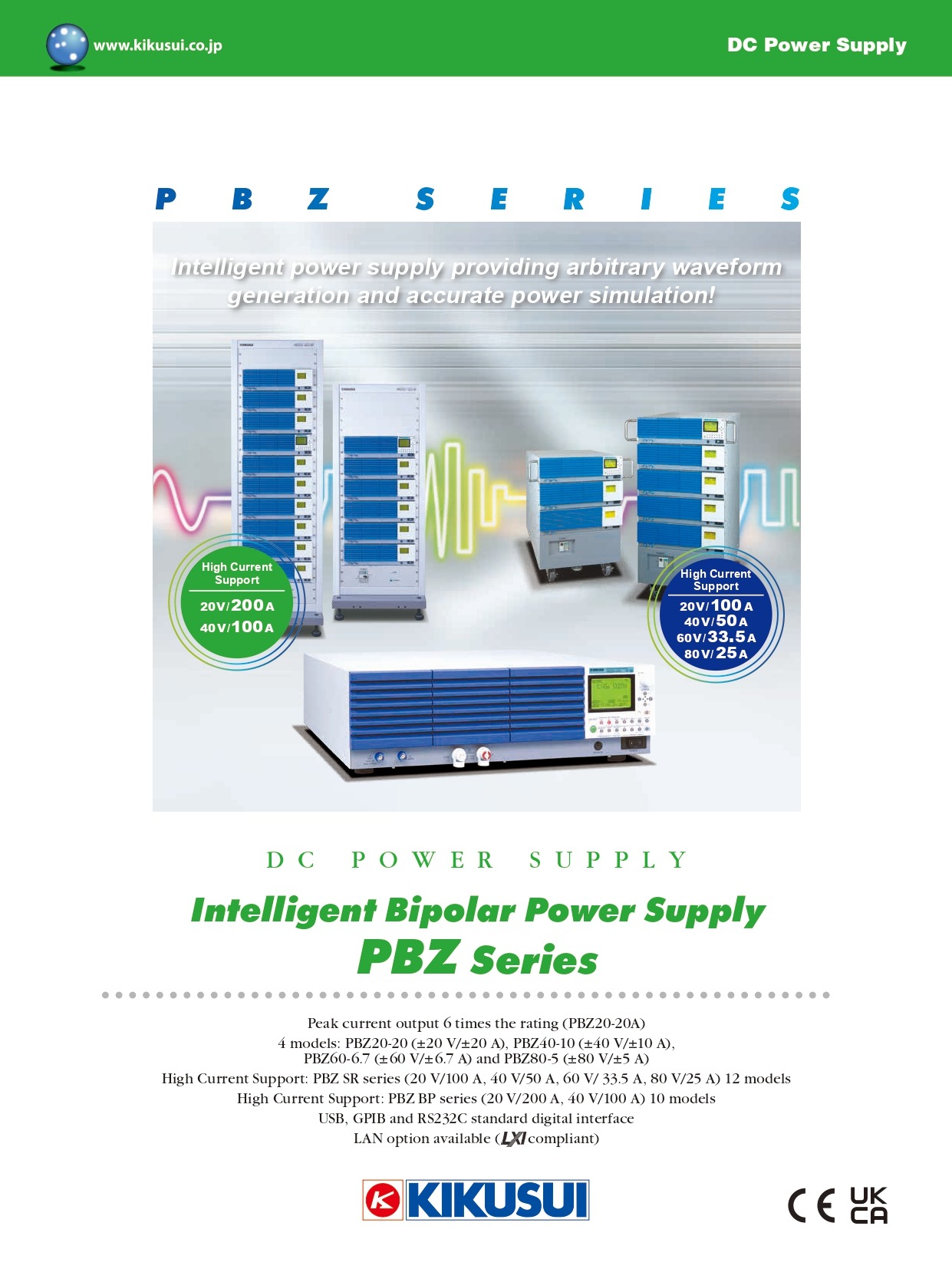

KIKUSUI 기쿠수이 PBZ80-5 with LAN 인텔리전트 바이폴라 전원
PBZ시리즈는 ＋, － 양극이 하나의 출력단자에서 연속적으로 0을 통과해 어느 쪽으로도 가변할 수 있는 바이폴라방식 직류 안정화 전원입니다.
「스위칭」＋「리니어」방식을 채용해 경량화 시키면서 저리플・저노이즈로 고속동작도 가능합니다. 4상한 동작에 의해 전력을 공급(소스)할 수 있는 것과 동시에 흡수(싱크)할 수도 있어, 유도성 부하나 용량성 부하를 구동할 수 있습니다. 또한, 신호 발생기능을 탑재해 자유자재로 파형 생성과 시퀀스의 설정을 할 수 있습니다.
특징
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.

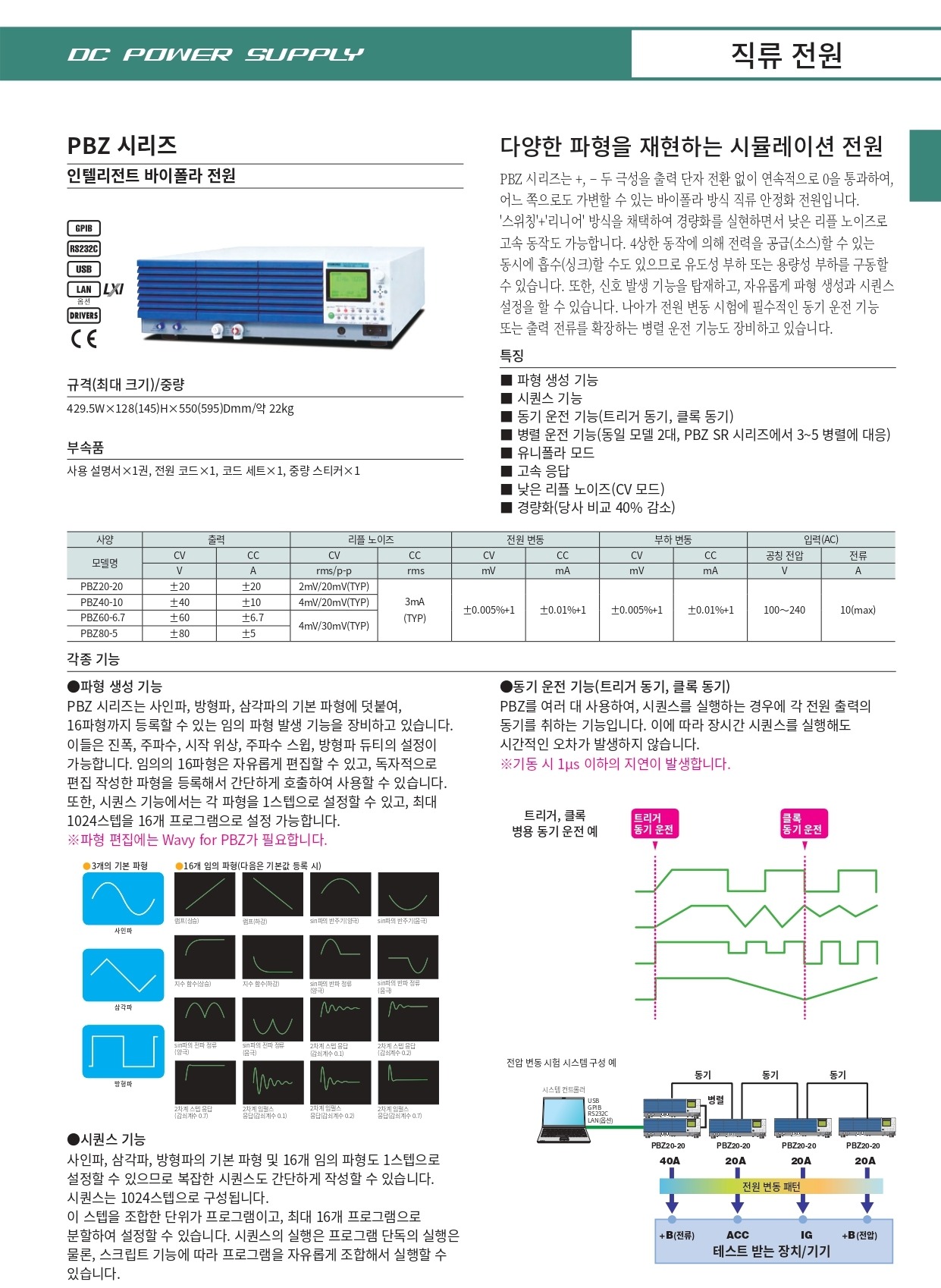

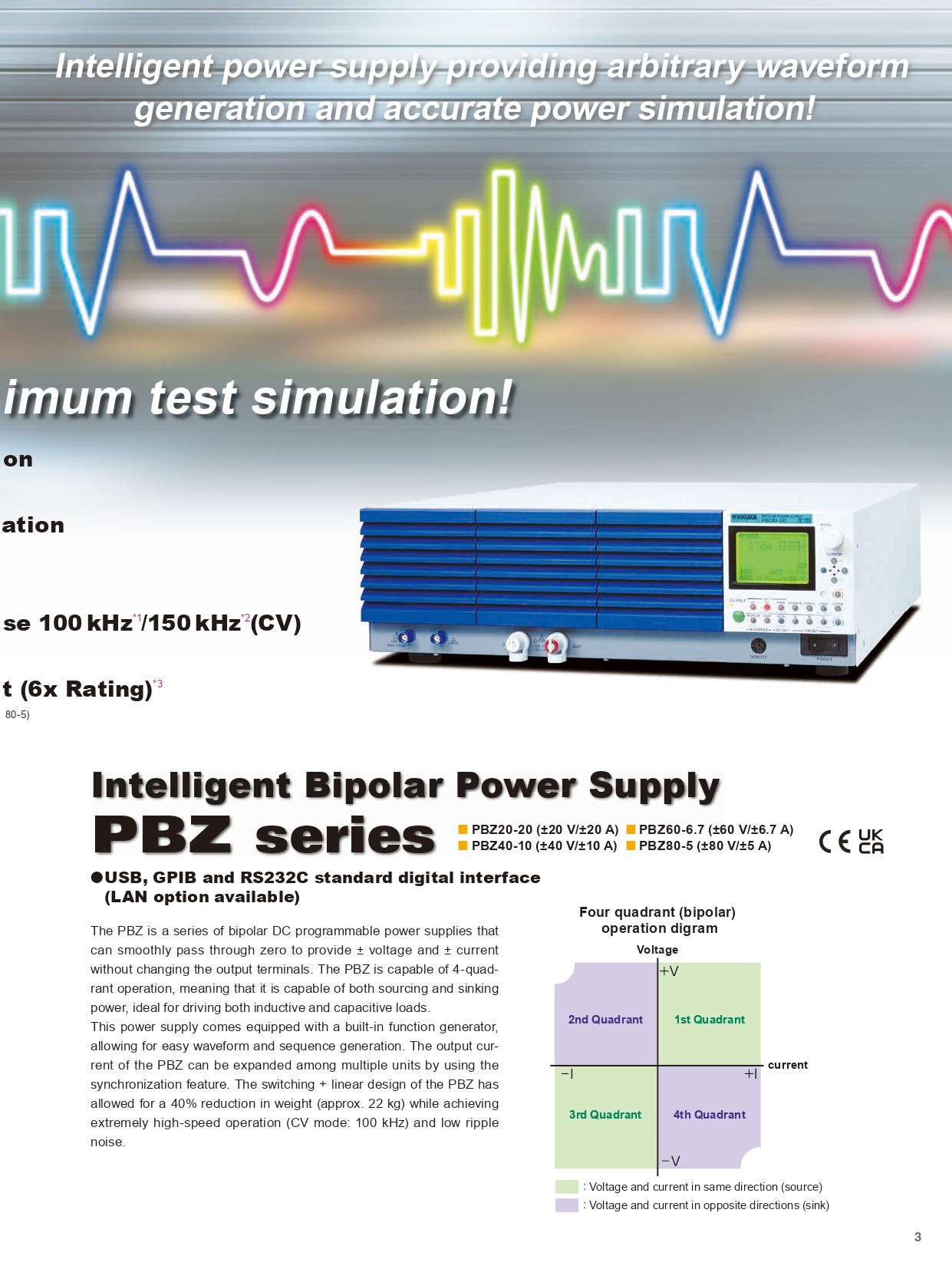

개요
PBZ시리즈는 ＋, － 양극형을 출력단자의 전환없이 연속적으로 0을 통과해 어느 쪽으로도 가변할 수 있는 바이폴라방식 직류 안정화 전원입니다.
「스위칭」＋「리니어」방식을 채용해 경량화를 실현하면서 저리플・노이즈로 고속동작도 가능합니다. 4상한동작에 의해 전력을 공급(소스)할 수 있는 것과 동시에 흡수(싱크)할 수도 있어, 유도성 부하나 용량성 부하를 구동할 수 있습니다. 또한, 신호 발생기능을 탑재해, 자유자재로 파형 생성과 시퀀스의 설정을 할 수 있습니다. 또한, 전원 변동시험에 필수인 동기운전기능이나 출력전류를 확장하는 병렬운전기능도 장비하고 있습니다.
특징

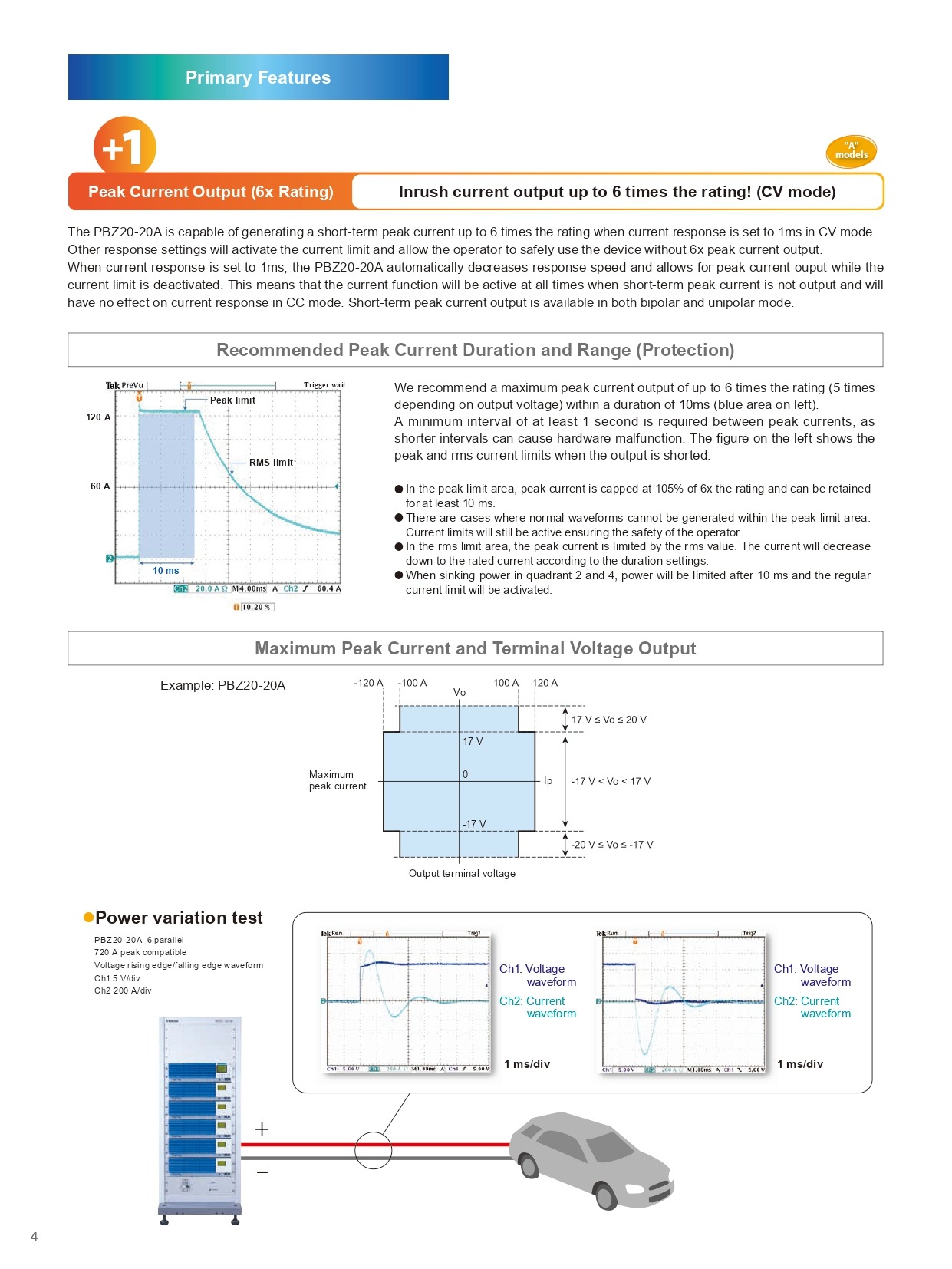

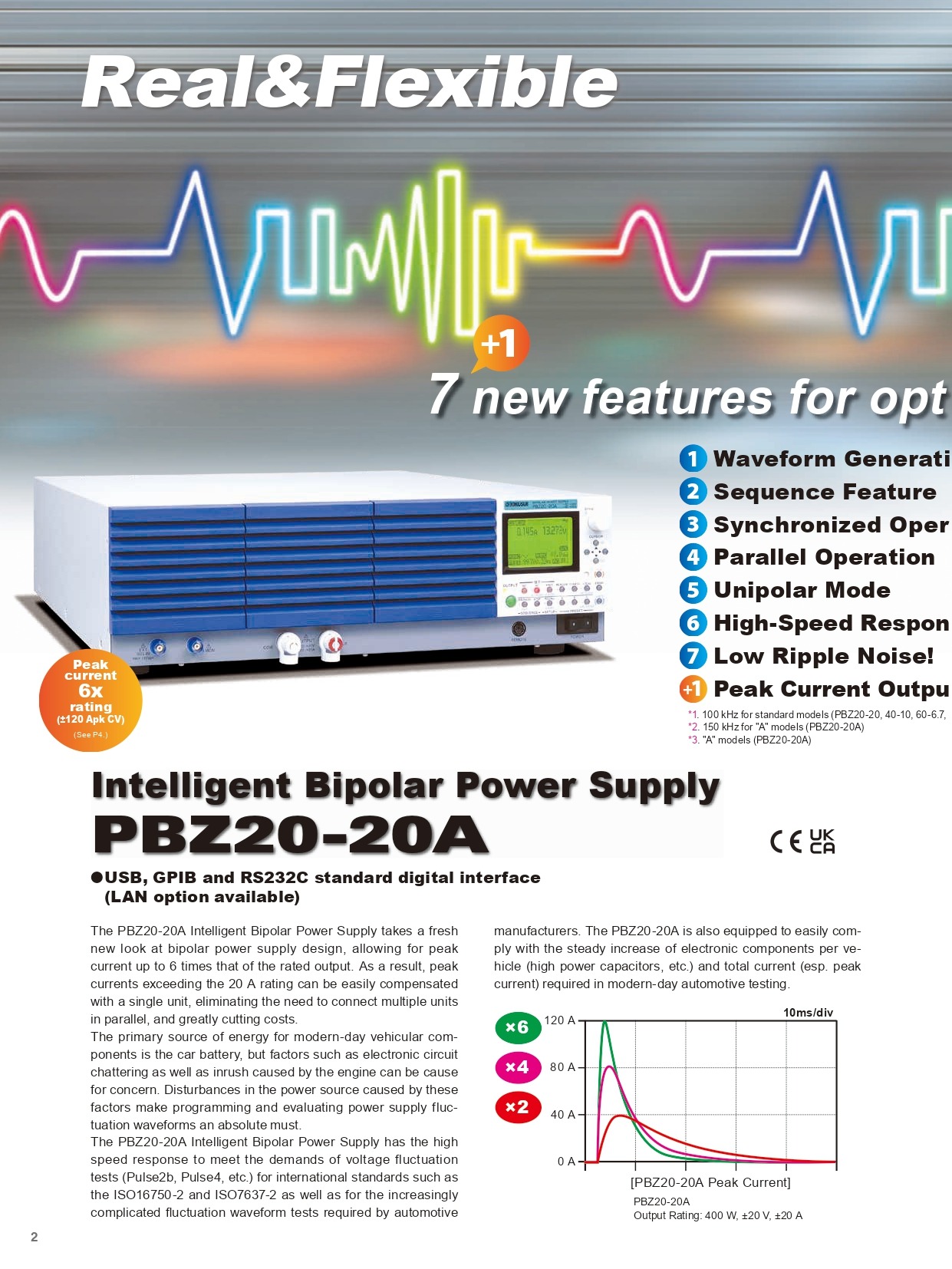

피크 전류 출력 정격의 6 배 (PBZ20-20A)
CV 모드에서 전류 응답이 1ms로 설정되어있는 경우 PBZ20-20A는 정격의 6 배까지의 단기 피크 전류를 생성 할 수 있습니다.다른 응답 설정에서는 전류 제한이 활성화 운영자는 6 배의 피크 전류 출력없이 장치를 안전하게 사용할 수 있습니다.전류 응답이 1ms로 설정되어 있으면, PBZ20-20A 응답 속도를 자동으로 감속하고 전류 제한이 해제되어있는 동안 피크 전류 출력을 가능하게합니다.이것은 단기간의 피크 전류가 출력되지 않을 때는 전류 기능이 작동하고 CC 모드에서의 전류 응답에 영향을주지 않는 것을 의미합니다. 단기 피크 전류 출력은 바이폴라 모드와 유니 폴라 모드에서 모두 사용할 수 있습니다.
동기운전기능
PBZ을 복수대 사용해 시퀀스를 실행할 경우에 각 전원 출력의 동기를 취하는 기능입니다. 트리거 동기, 클럭 동기, 트리거, 클럭 병용 동기기능이 있습니다. (최대 5대까지 동기 가능)
병렬운전기능
출력전류를 확장하는 기능입니다. 필요한 전류값에 맞추어 병렬 접속으로 대응합니다. 동일 모델로 표준2대, 3~5대(상담 요망)의 병렬운전이 가능합니다.

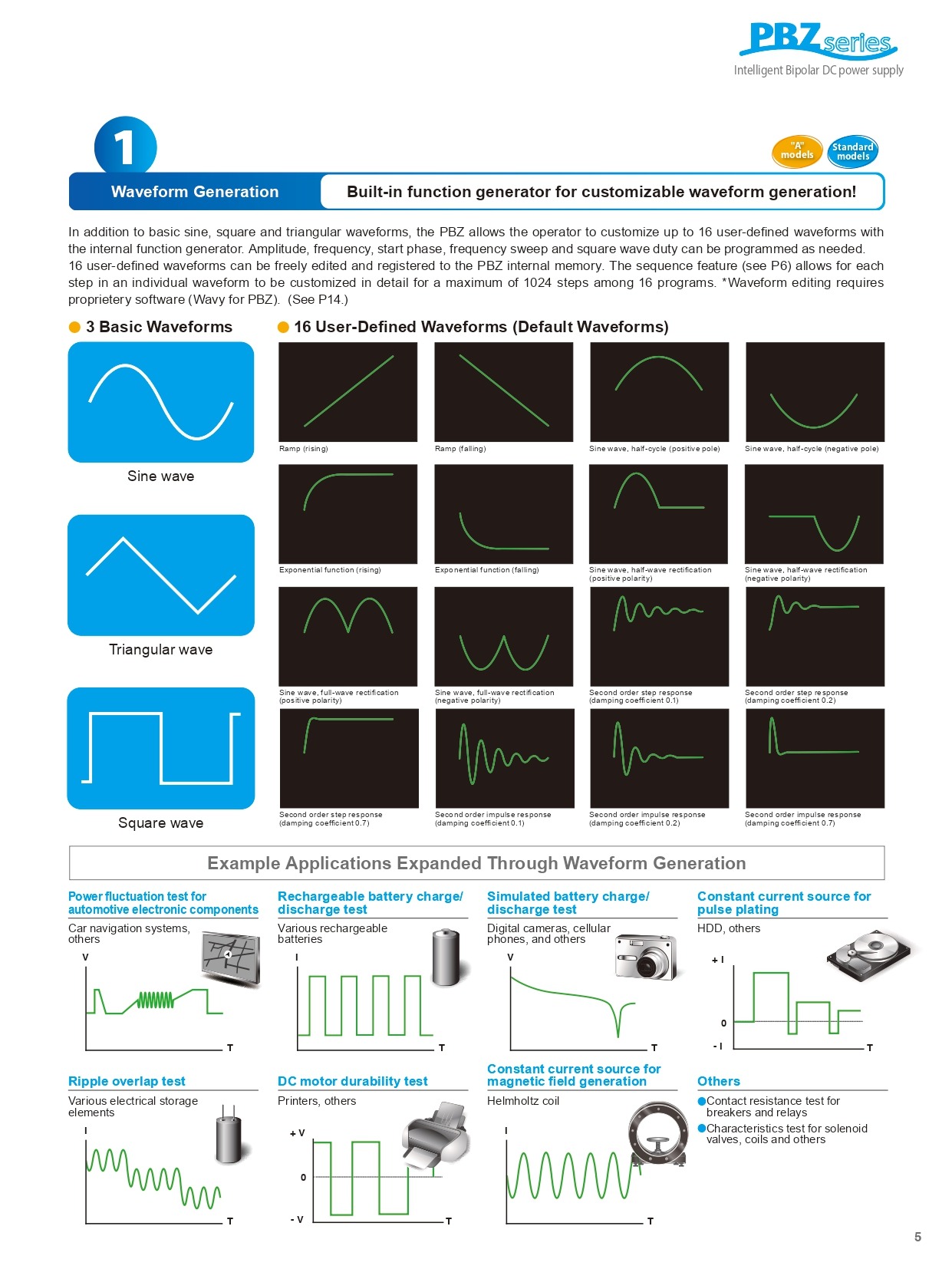

파형 생성・시퀀스기능
파형을 간단히 자유자재로 만들 수 있습니다. 정현파, 방형파, 삼각파 외에 임의 파형인 16종류의 파라미터를 장비해, 1024 스텝의 시퀀스 설정으로 여러가지 패턴을 재현할 수 있습니다.
저리플, 노이즈(CV모드)
리플2mVrms, 노이즈20mVp-p를 실현.(PBZ20-20)
바이폴라/유니폴라모드 전환
싱크 전력의 최대값이 바이폴라모드시에 100W(PBZ20-20)*, 유니폴라모드시에 400W가 되어, 동작 영역의 제한이 없어집니다.
*PBZ40-10: 180W, PBZ60-6.7/PBZ80-5: 200W
기타

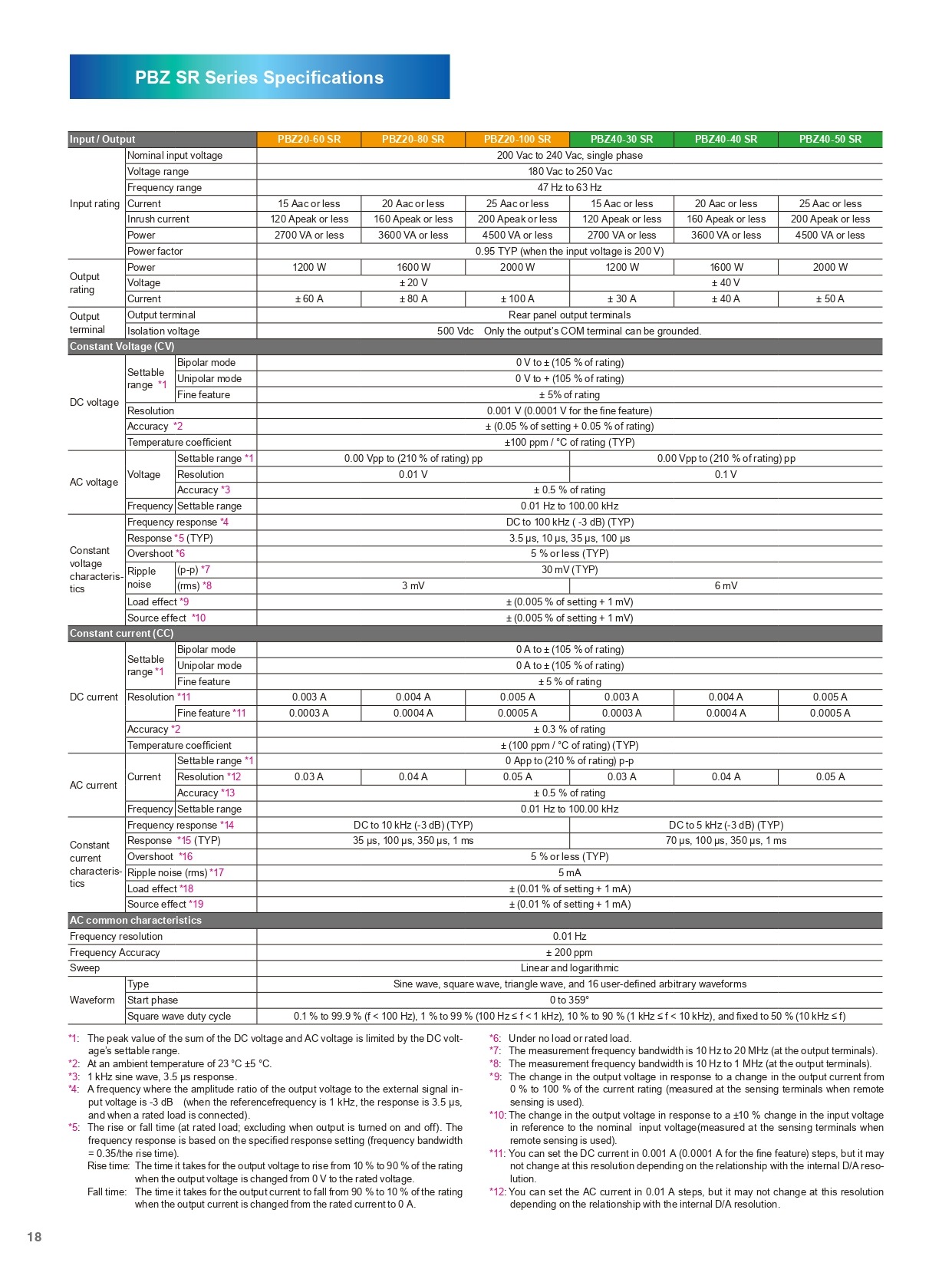

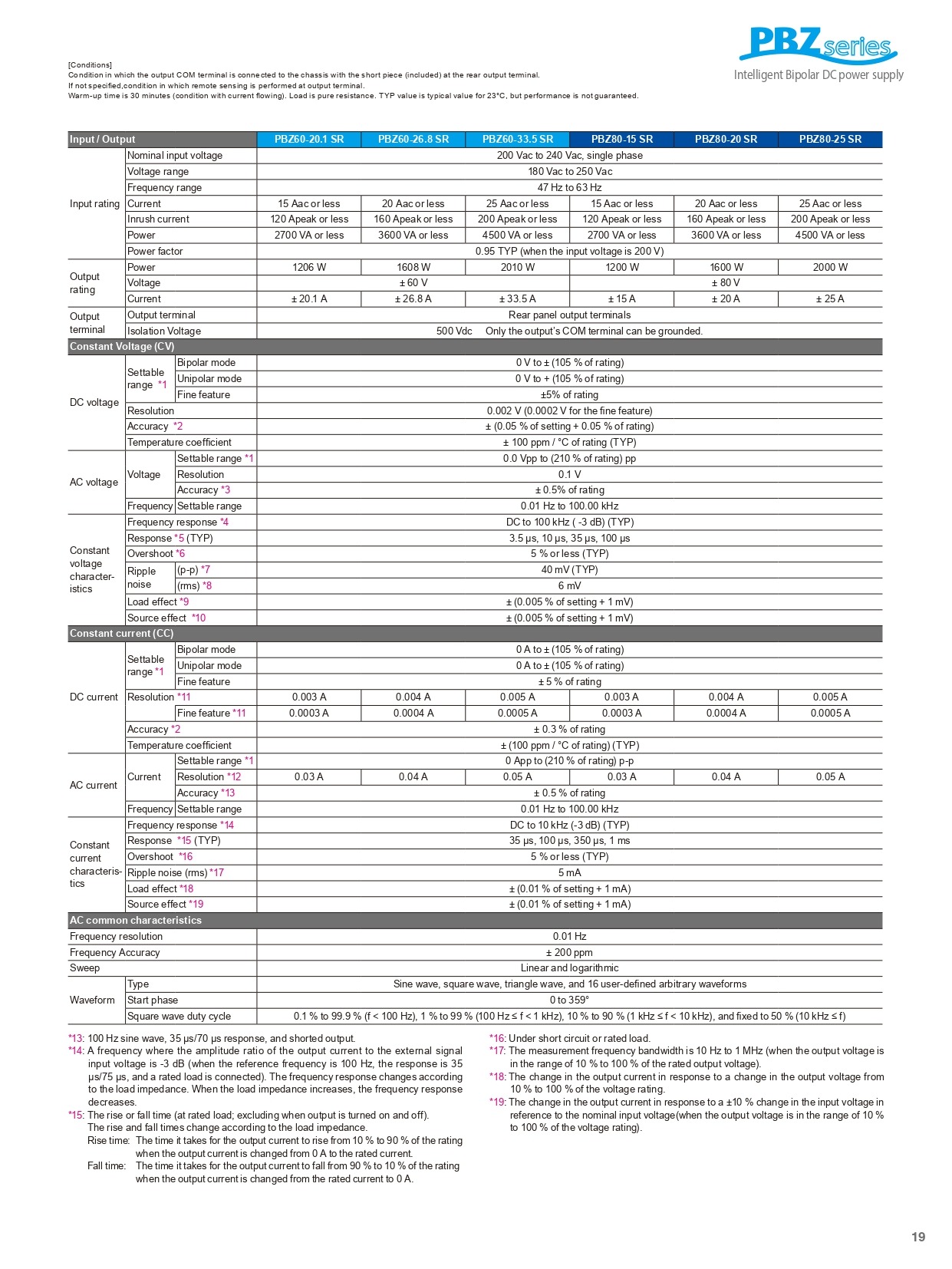

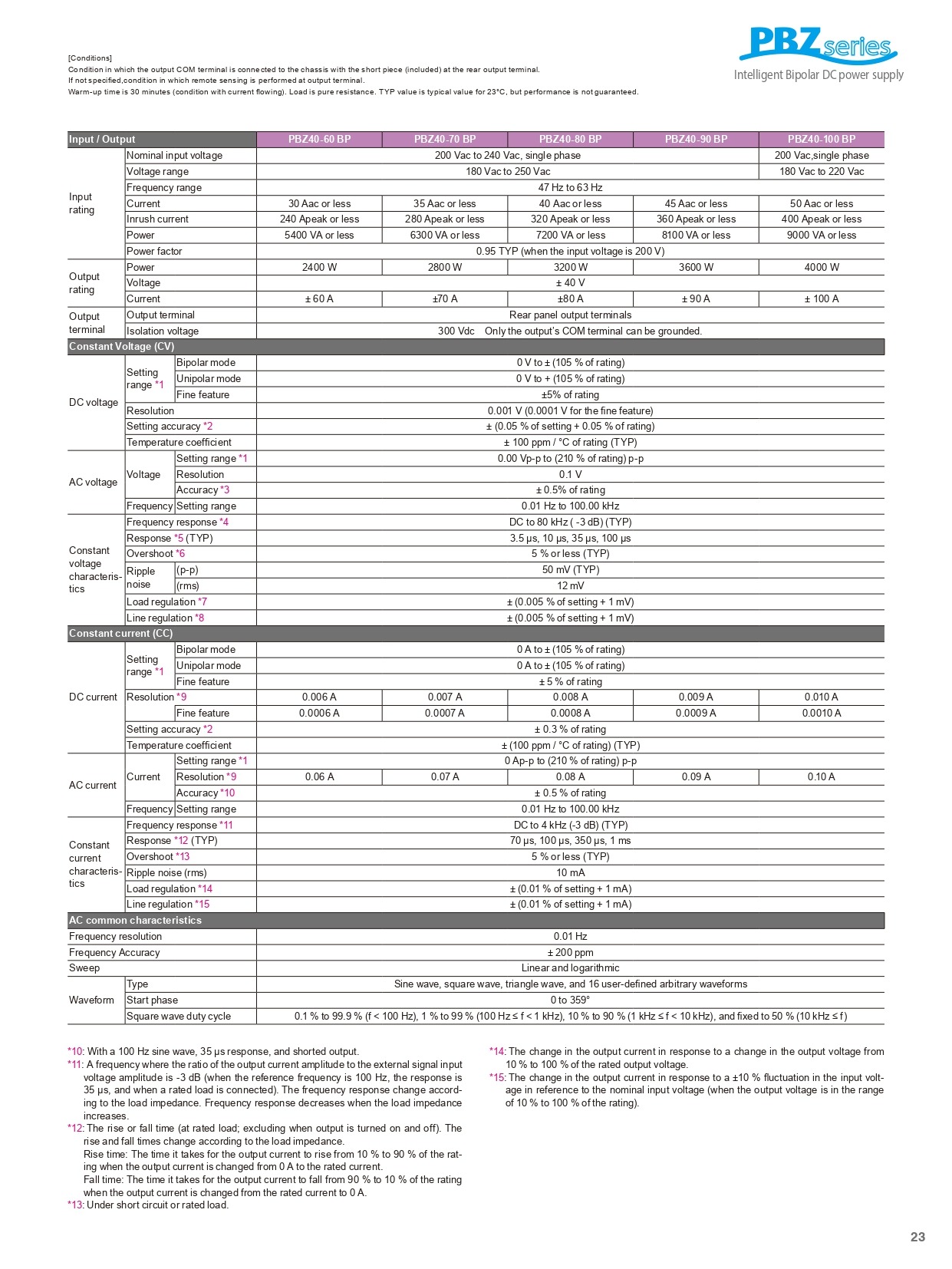

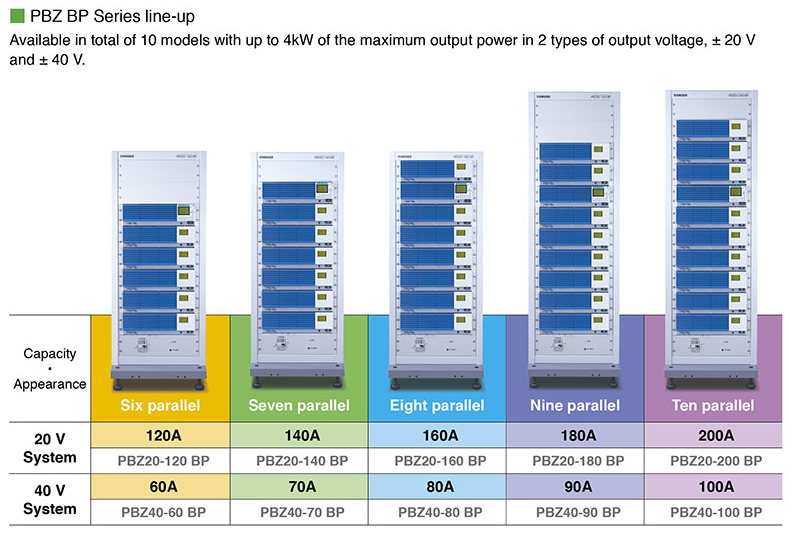

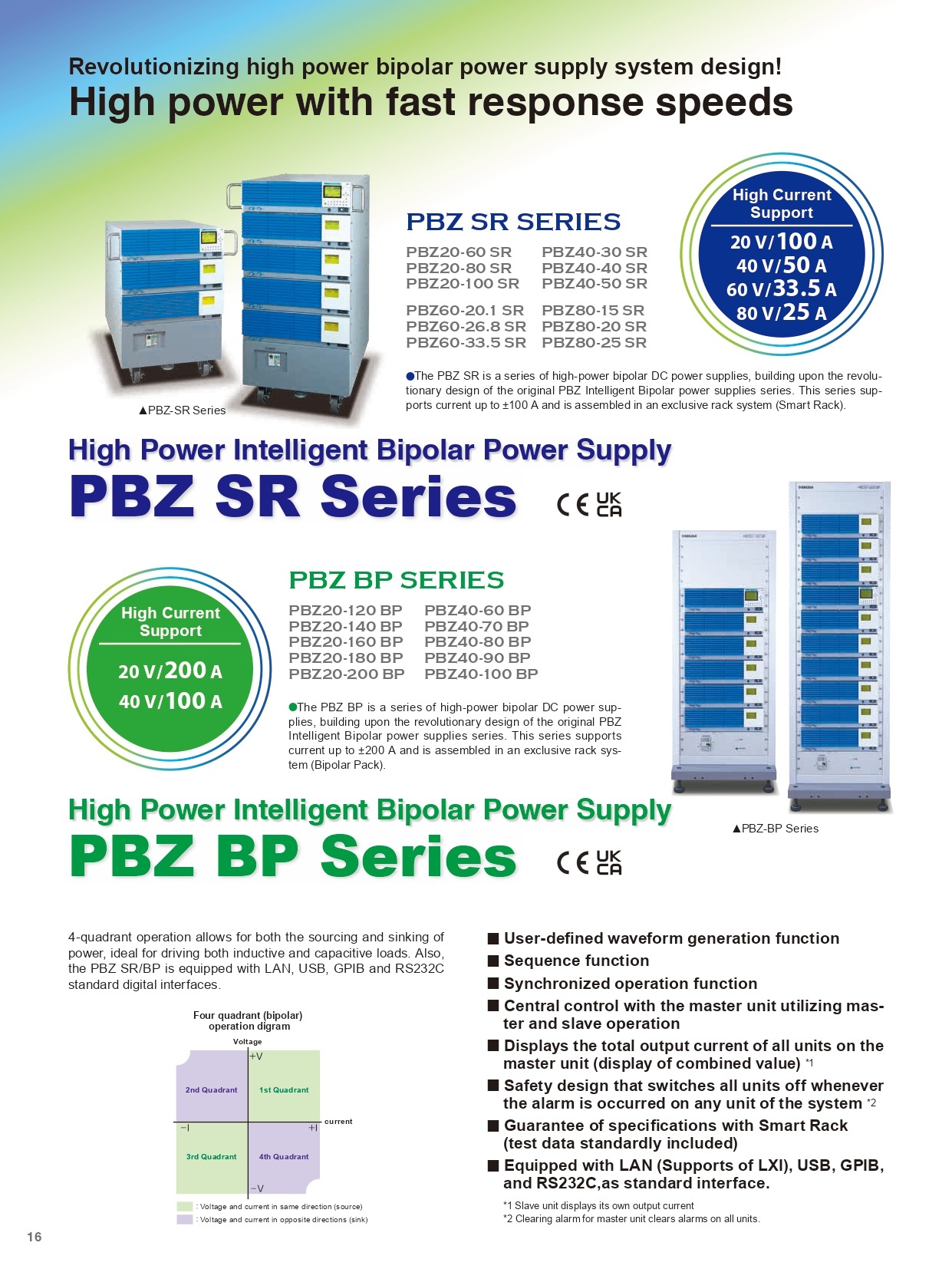

랙 시스템(PBZ SR/BP 시리즈)
PBZ SR/BP 시리즈는 대용량의 바이폴라 방식 직류 안정화 전원입니다. 인텔리전트 바이폴라 전원 PBZ 시리즈를 베이스로 하고 전용 랙 파트(스마트 랙)로 어셈블한 대전류 대응(최대 ±100A) 모델입니다. 4상한 동작에 의해 전력을 공급(소스)함과 동시에 흡수(싱크)할 수도 있어서 유도성 부하나 용량성 부하를 구동하는 데 적합합니다. 펑션 제너레이터(신호 발생 기능)를 내장해서 자유롭게 파형 생성과 시퀀스 설정을 할 수 있습니다. 또한 통신 인터페이스에 LAN, USB, GPIB, RS232C를 표준 장착하고 있습니다.

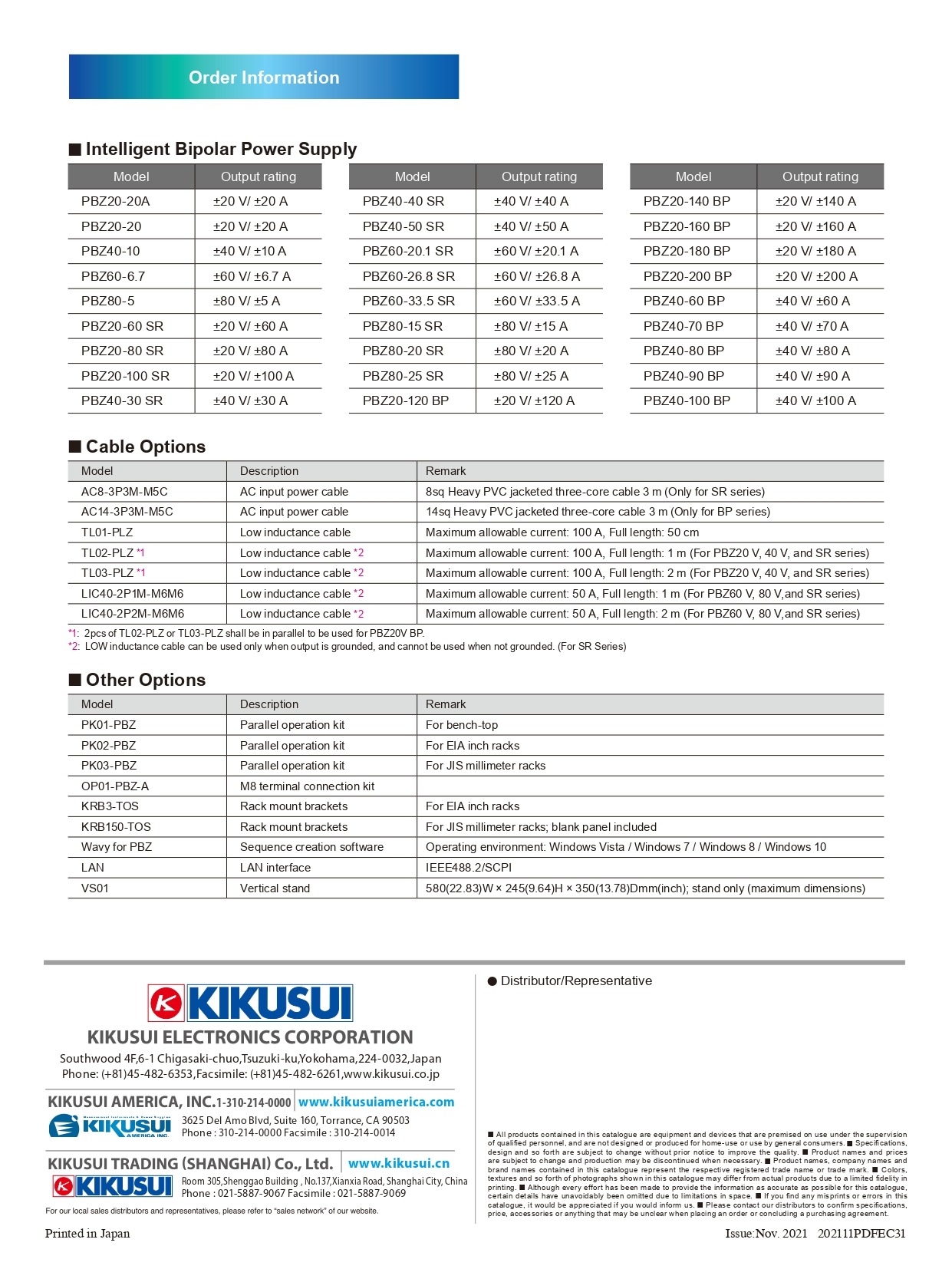

라인 업
| 모델 | 사양 |
| PBZ20-20A | ±0〜20V / ±0〜20A, 6 배 피크 전류 지원 |
| PBZ20-20 | ±0〜20V / ±0〜20A |
| PBZ20-20 with LAN | ±0〜20V / ±0〜20A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-10 | ±0〜40V / ±0〜10A |
| PBZ40-10 with LAN | ±0〜40V / ±0〜10A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ60-6.7 | ±0〜60V / ±0〜6.7A |
| PBZ60-6.7 with LAN | ±0〜60V / ±0〜6.7A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ80-5 | ±0〜80V / ±0〜5A |
| PBZ80-5 with LAN | ±0〜80V / ±0〜5A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ20-60 SR | ±0〜20V / ±0〜60A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ20-80 SR | ±0〜20V / ±0〜80A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ20-100 SR | ±0〜20V / ±0〜100A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-30 SR | ±0〜40V / ±0〜30A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-40 SR | ±0〜40V / ±0〜40A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-50 SR | ±0〜40V / ±0〜50A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ60-20.1 SR | ±0〜60V / ±0〜20.1A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ60-26.8 SR | ±0〜60V / ±0〜26.8A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ80-15 SR | ±0〜80V / ±0〜15A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ60-33.5 SR | ±0〜60V / ±0〜33.5A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ80-20 SR | ±0〜80V / ±0〜20A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ80-25 SR | ±0〜80V / ±0〜25A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ20-120 BP | ±0〜20V / ±0〜120A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ20-140 BP | ±0〜20V / ±0〜140A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ20-160 BP | ±0〜20V / ±0〜160A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ20-180 BP | ±0〜20V / ±0〜180A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ20-200 BP | ±0〜20V / ±0〜200A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-60 BP | ±0〜40V / ±0〜60A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-70 BP | ±0〜40V / ±0〜70A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-80 BP | ±0〜40V / ±0〜80A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-90 BP | ±0〜40V / ±0〜90A, LAN인터페이스를 장비 (LXI 호환) |
| PBZ40-100 BP | ±0〜40V / ±0〜100A, LAN인터페이스를 장비 (LXI 호환) |

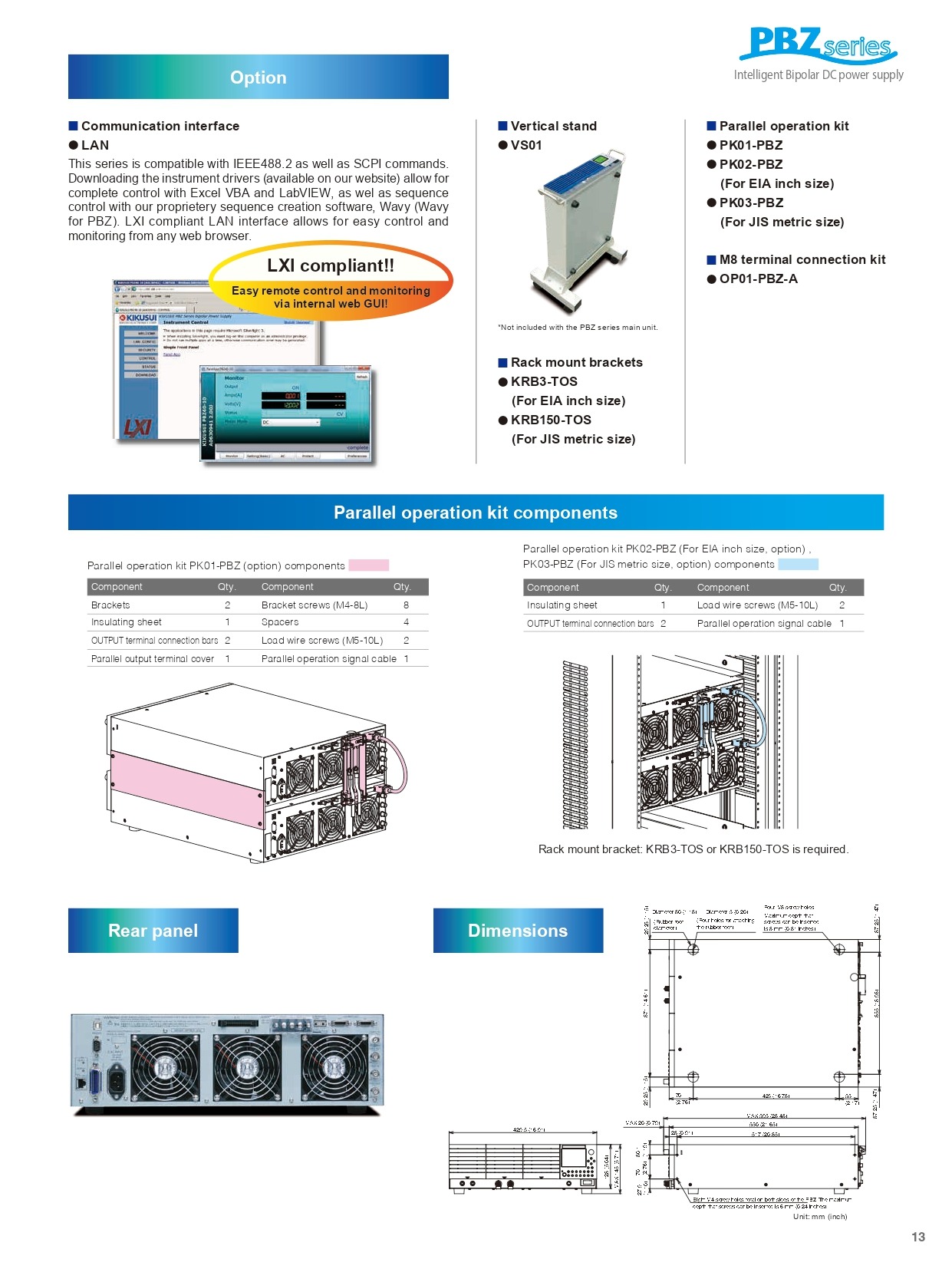

옵션 (관련 제품)

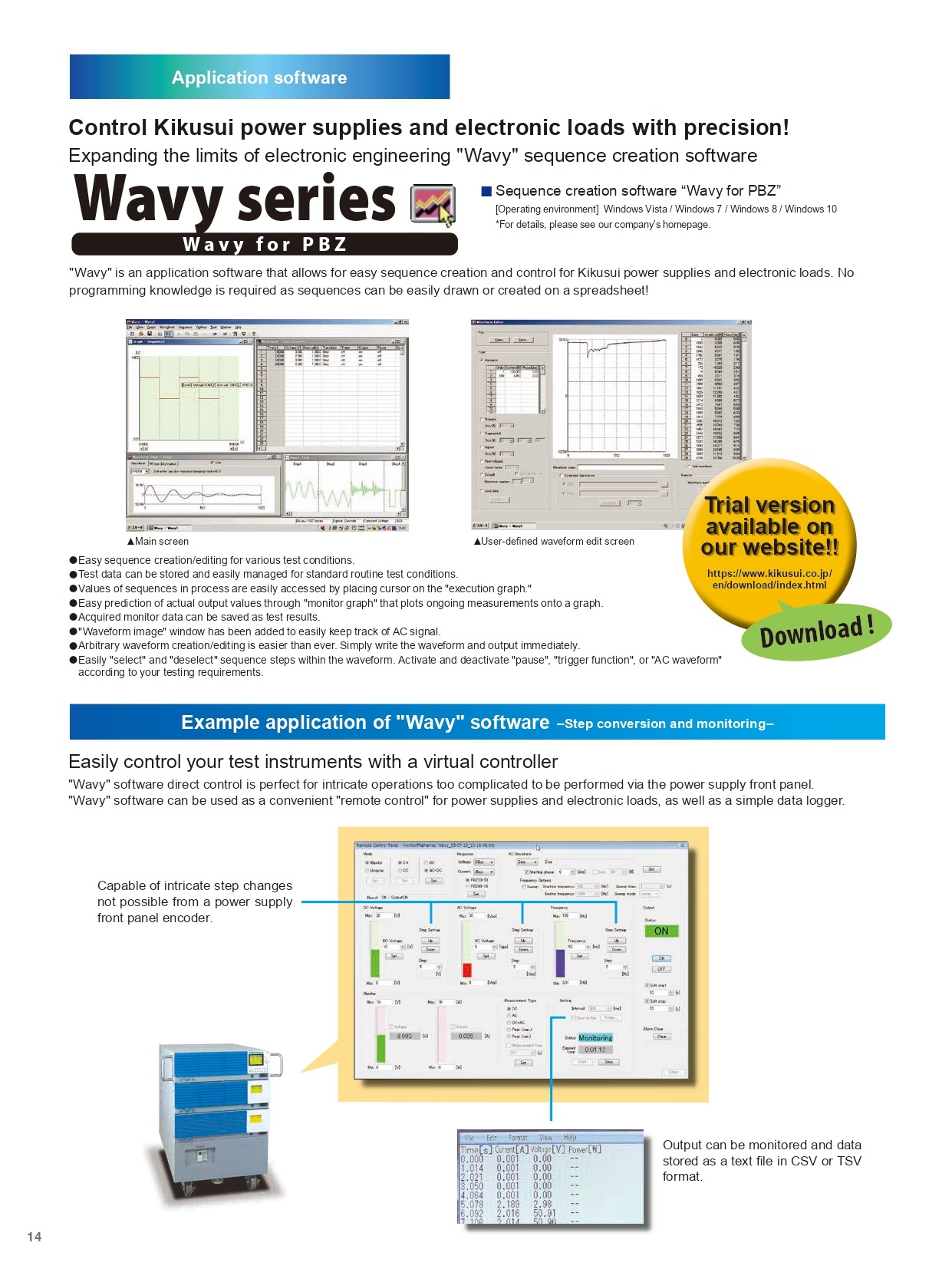

Wavy for PBZ
시퀀스 작성 소프트웨어
PBZ 시리즈용시퀀스 작성 소프트웨어
AC8-3P3M-M5C
입력 전원 코드
8 mm2, 3 m M5(PBZ - SR 시리즈 용)
AC14-3P3M-M5C
입력 전원 코드
14 mm2, 3 m M5(PBZ - BP 시리즈 용)
PK01-PBZ
병렬운전 킷(2유닛)
PBZ시리즈 병렬운전 킷(2유닛, 데스크톱)
PK02-PBZ
병렬운전 킷(2유닛)
PBZ시리즈 병렬운전 킷(2유닛, EIA 랙 임베디드)
PK03-PBZ
병렬운전 킷(2유닛)
PBZ시리즈 병렬운전 킷(2유닛, JIS 랙 임베디드)
VS01
스탠드대
OP01-PBZ-A -NEW-
M8 터미널 연결 키트
M8 크림프 단자를 PBZ 시리즈 OUTPUT 단자대 (나사, 버스 바, 커버 등)에 연결하기위한 키트
KRB3-TOS
브래킷
브래킷(inch 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT , PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
KRB150-TOS
브래킷
브래킷(mm 사이즈)용 TOS9200, TOS9201, TOS8870A, PAM(2kW type), PCR1000M(MA), PLZ1205W, PLZ-4W/4WH, PWR, PAT, PBZ, PCR1000WE, PCR2000WE, PCR3000WE2, TOS9300, TOS9301, TOS9302, TOS9303, TOS9303LC
