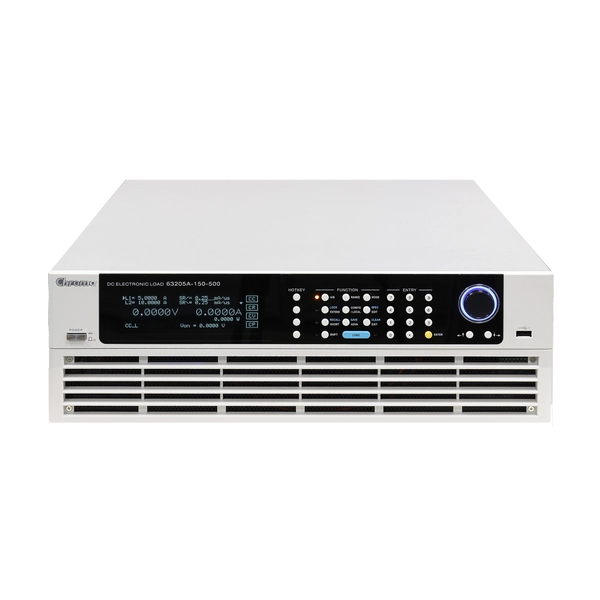

CHROMA 크로마 63200A 고출력 DC 전자 부하 시리즈 ☆ 가격문의
111,111원
63200A 시리즈 고전력 DC 전자 부하는 AC/DC 및 서버 전원 공급 장치, DC/DC 컨버터, EV 배터리, 자동차 충전 스테이션 및 기타 전력 전자 컴포넌트를 포함한 광범위한 전력 전환 제품을 테스트하기 위해 설계되었습니다.
이러한 유닛은 최대 240kW로 동시에 병렬식으로 연결할 수 있고 복잡한 과도 멀티 채널 프로필을 생성하기 위해 동적으로 동기화할 수 있습니다.
300% 피크 과전력 기능은 자동차 배터리, 연료 전지 등의 장애 상황에 대해 추가 여유 공간을 제공합니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
크로마 ・ CHROMA
63200A 고출력 DC 전자 부하 시리즈 – High Power DC Electronic Load Series
• 63200A Series
63206A-60-1000
63202A-150-200 ・ 63203A-150-300 ・ 63204A-150-400 ・ 63205A-150-500 ・ 63206A-150-600
63208A-150-800 ・ 63210A-150-1000 ・ 63212A-150-1200 ・ 63215A-150-1500 ・ 63218A-150-1800
63220A-150-2000 ・ 63224A-150-2000
63202A-600-140 ・ 63203A-600-210 ・ 63204A-600-280 ・ 63205A-600-350 ・ 63206A-600-420
63208A-600-560 ・ 63210A-600-700 ・ 63212A-600-840 ・ 63215A-600-1050 ・ 63218A-600-1260
63220A-600-1400 ・ 63224A-600-1680
63202A-1200-80 ・ 63203A-1200-120 ・ 63204A-1200-160 ・ 63205A-1200-200 ・ 63206A-1200-240
63208A-1200-320 ・ 63210A-1200-400 ・ 63212A-1200-480 ・ 63215A-1200-600 ・ 63218A-1200-720
63220A-1200-800 ・ 63224A-1200-960
크로마 DC 전자 로드
주요 특징
- 정격 전력: 2kW, 3kW, 4kW, 5kW, 6kW, 12kW, 18kW, 24kW, 최대 240kW(병렬)
- 전압 범위: 0~150V, 0~600V, 0~1200V
- 전류 범위: 유닛당 최대 2,000A
- CC, CR, CV 및 CP 작동 모드
- CR+CC, CR+CV, CC+CV 복합 모드
- 최대 10유닛의 마스터/슬레이브 병렬 제어
- 정적 및 동적 부하에서 동적 동기 제어
- UDW(사용자 정의 파형)
- 턴 온 용량 부하 시뮬레이션을 위한 CZ 모드
- 외부 부하 전류 시뮬레이션
- 자동 주파수 스위핑 최대 50kHz
- 실시간 전원 공급 과도 부하 응답 시뮬레이션 및 Vpk+/- 측정
- 사용자 프로그래밍 가능 255개 연속 전면 패널 입력 상태
- 초고정밀 전압 및 전류 측정
- 정밀 고속 디지타이징 측정/데이터 캡처
- OCP/OLP 테스트용 전압, 전류 및 Pmax 측정
- 배터리 시간 및 방전 측정
- 즉각적인 과전력 부하
- 단락 시뮬레이션
- 스마트 팬 제어
- 전체 보호: OC(조정 가능), OT, OP(조정 가능) 보호 및 OV 경고
- 표준 USB, 선택적 이더넷 및 GPIB 인터페이스
63200A 시리즈 고전력 DC 전자 부하는 AC/DC 및 서버 전원 공급 장치, DC/DC 컨버터, EV 배터리, 자동차 충전 스테이션 및 기타 전력 전자 컴포넌트를 포함한 광범위한 전력 전환 제품을 테스트하기 위해 설계되었습니다. 이러한 유닛은 최대 240kW로 동시에 병렬식으로 연결할 수 있고 복잡한 과도 멀티 채널 프로필을 생성하기 위해 동적으로 동기화할 수 있습니다. 300% 피크 과전력 기능은 자동차 배터리, 연료 전지 등의 장애 상황에 대해 추가 여유 공간을 제공합니다.
63200A 시리즈는 4kW~24kW의 전력 레벨과 단일 유닛에서 최대 2,000A를 취급하는 모델과 함께 3개의 작동 전압 옵션, 즉 150V, 600V 및 1,200V를 제공합니다.
DC 부하에는 고유한 UDW(사용자 정의 파형) 기능과 실제 사용자 지정 파형을 시뮬레이션하기 위한 외부 아날로그 변조 입력이 있습니다. 또 다른 특징으로는 광범위한 전류 주파수 전반에 UUT 최악의 케이스 출력 편차를 감지할 수 있게 해주는 동적 자동 주파수 스위핑 기능이 있습니다. 또한 동시에 저장된 설정을 저장하고 리콜하는 데이터 저장 기능 255개 세트가 내장되어 있습니다. 자동화된 테스트의 경우 이 저장 및 리콜 기능을 통해 시간을 대폭 절감할 수 있습니다.
63200A 시리즈의 각 모델에는 3개의 전력 범위가 있어 전압과 전류를 실시간으로 정밀하게 측정할 수 있습니다. 단락 테스트는 중요한 전력 테스트 항목 중 하나이므로 63200A 시리즈는 단락(short circuit) 시뮬레이션을 제공하여 전력 및 자동화된 테스트에 대한 응용 분야의 요구 사항을 효과적으로 해결할 수 있게 해 줍니다.
VFD(진공 형광 디스플레이)와 회전 노브를 갖춘 63200A 시리즈 부하는 다양한 전면 패널 작업을 제공합니다. 사용자는 기본 USB 또는 선택적 이더넷과 GPID 인터페이스를 통해 63200A 제품군을 원격으로 제어할 수 있습니다.
내장된 PWM 팬 속도 제어는 팬으로 인해 발생하는 소음을 줄여 줍니다. 63200A 시리즈에는 과전류, 과전력, 과온도 보호 기능은 물론이고, 과전압, 역극성 알람이 탑재되어 있어 제품 안정성을 높여 줍니다. 이러한 DC 부하는 엔지니어링 테스트 및 자동 테스트 시스템 통합에 안정적인 제품입니다.
응용 분야
초고도 출력 밀도 및 사용자 정의 핫 키 설계
디지털 신호 마이크로프로세서(200MHz)가 내장된 Chroma의 63200A 시리즈 고전력 전자 부하는 최적의 속도 및 제어 성능을 갖추고 있습니다. 초고도 밀도 전력(6kW@4U)은 공간을 절약할 뿐만 아니라 초고전압(0.015%+0.015%F.S.) 및 전류(0.04%+0.04%F.S.) 측정 정확도는 결과의 충실도를 보장합니다. 또한 전체 시리즈는 수동으로 작동되거나 원격으로 제어될 수 있습니다. 보다 높은 전력 요구 사항의 경우 여러 유닛을 병렬로 연결하여 작동하는 데 마스터/슬레이브 제어가 사용될 수 있습니다. 이러한 전자 부하에는 실제 부하 상태를 시뮬레이션하는 동기 부하 기능도 있습니다. 세계 최고 초고도 출력 밀도 설계는 특대형 및 이동이 어려운 고전력 전자 부하의 개념을 뒤집습니다. 수많은 공간을 절약하고 자동 테스트 시스템에서 전자 부하를 업그레이드할 때의 공간 문자를 해소해 줍니다. 또한 63200A는 사용자가 작업 모드로 빠르게 전환할 수 있게 해 주는 사용자 정의 핫 키 세트 4개를 제공합니다.
아이콘 기능 선택
아이콘 기능 선택은 사용자가 손쉽게 63200A 시리즈를 제어/작동할 수 있게 해 줍니다. 기본 및 고급 기능이 아이콘화되고, 사용자는 회전 또는 화살표 키를 통해 기능을 선택할 수 있습니다. 축약형(abbreviations)이 아이콘으로 표시되고 전체 설명은 VFD 디스플레이에 표시됩니다. 이를 통해 사용자는 작업 설명서 없이도 손쉽게 작동할 수 있습니다.
젖힐 수 있는 전면 패널
63200A 시리즈는 7U, 10U 및 13U 높이 모델에 대해 최대 70Ëš의 각도로 젖힐 수 있는 전면 패널을 탑재하고 있습니다. 이 설계 방식 덕분에 어떤 높이에서든 제어 기능에 편리하게 액세스할 수 있습니다.
기본 부하(Basic load)의 응용 분야
63200A 시리즈 전자 부하는 정전압, 전류, 저항 또는 전력 모드에서 작동하여 광범위한 테스트 요구 사항을 충족합니다. 예를 들어 CC 및 CR 모드는 UUT 전압 출력이 부하가 다양하게 변할 때에 안정적으로 유지되도록 보장합니다. 배터리 충전기나 충전 스테이션의 경우 CV 모드에서는 충전 전류의 정밀도를 보장하도록 출력 전압을 변경할 수 있습니다. UUT가 배터리일 경우 전자 부하는 기기 부하 동작을 시뮬레이션하도록 변경됩니다. 많은 배터리 방전 응용 분야 및 전력 소모 프로필은 분석을 위해 시뮬레이션될 수 있으며, 전자 기기 부하를 시뮬레이션하는 데는 CP 모드가 최선의 선택이 됩니다.
마스터/슬레이브 병렬 제어
전력 증가가 요구될 경우 2개 이상의 부하가 병렬로 실행되어 원하는 부하 전류를 달성할 수 있습니다. 63200A는 사용자에게 스마트 마스터/슬레이브 모드 제어 기능을 제공합니다. 이 기능을 통해 사용자는 마스터의 부하 전류를 프로그래밍하고 자동으로 이 전류를 계산하고 슬레이브 부하에 다운로드할 수도 있습니다. 몇 가지 부하를 병렬식으로 사용하여 단일 부하를 모방하고 작업을 대폭 간소화합니다. 이 시리즈의 모든 모델은 41U 표준 랙에 통합되어 공간을 절약할 수 있습니다. 63200A는 기본 USB 또는 선택적 이더넷 및 GPIB 인터페이스를 통해 자동 테스트 응용 분야로 재구성되고 제어될 수 있습니다.
정형파 동적 부하(Sine Wave Dynamic Load)
63200A 시리즈에는 고유한 정형파 부하 기능이 있습니다. 이 기능을 사용하면 I_DC(전류 편향), I_AC(부하 정현파) 및 정현파 주파수를 설정할 수 있습니다. 정현파 부하는 0A와 같거나 커야 합니다. 이 기능은 DCIR 테스트용 연료 전지, 서버 전원 공급 장치 및 D/D에 사용될 수 있습니다.
동적 부하(Dynamic Load)
최신 전자 기기는 초고속으로 작동하며, 신속한 과도 응답 특성을 요구합니다. 이러한 응용 분야에 적합하도록 63200A 시리즈는 고속 프로그래밍 가능 동적 부하(CCD: 동적 전류 부하 및 CRD: 동적 저항 부하) 및 테스트용 스위핑 시뮬레이션을 제공합니다. 아래에 표시된 그림은 전류 높음/낮음 레벨, T1/T2, 증가/하락율 및 실행 시간과 같은 프로그래밍 가능 매개 변수를 보여 줍니다. 부하 전류가 계속 변경될 경우 내부 모니터링 메커니즘과 라인 회로는 전류 파형 왜곡을 최소화할 수 있습니다. 모델 150V에 대한 전류 증가 최소 응답 시간은 10μ초이며, 동적 변경 사항은 최대 50kHz입니다.
동적 모드는 1~65,535의 각 사이클 반복 횟수를 설정할 수 있는 고유한 시뮬레이션 기능을 제공합니다. 이 기능은 D/D 컨버터 및 즉각적이고 큰 규모의 배터리 내전류 테스트에 매우 적합합니다.
동적 주파수 스위핑 제어(Dynamic Frequency Sweep Control)
63200A는 최대 50kHz의 다양한 주파수 범위에서 고유한 동적 주파수 스위핑(오른쪽에 표시됨)을 제공합니다. 이 기능은 최악의 전압 피크 케이스를 확인하는 데 매우 적합합니다. 이 기능을 통해 500kHz의 샘플링 속도로 Vpeak(+/-)를 측정할 수 있습니다. 동적 부하 모드는 대부분의 테스트 요구 사항에 적합한 다양한 부하 조건을 시뮬레이션할 수 있습니다. 전용 원격 부하 센서와 제어 회로는 동적 부하 동안 최소 파형 왜곡을 보장합니다.
고정 임피던스 모드 (CZ 모드)
PC 메인보드에는 많은 커패시터가 있습니다. 돌입 전류가 발생하는 것을 방지하고 서버 전력의 과전류 보호를 트리거하기 위해서입니다(서버 전력이 메인보드의 커패시터를 변경하기 때문에). 전원 공급 장치를 켤 때는 용량 부하를 테스트해야 합니다. 따라서 63200A 시리즈는 이 테스트를 위해 CZ 모드를 제공합니다.
63200A 시리즈에 설계된 고유한 CZ 모드는 CC 및 CP 모드의 부하 동작을 개선할 수 있으며, 시뮬레이션된 부하 전류를 보다 실제와 동일하게 만듭니다.
초고도 정밀 측정
63200A 시리즈는 3개의 작동 및 측정 범위를 제공합니다. 예를 들어 63206A-150-600의 경우 서버 전력 또는 통신 전력(12V, 48V, 54V) 테스트 요구 사항을 충족할 수 있는 16V/80V/150V의 세 전압 범위를 제공합니다. 또한 60A/300A/600A의 전류 범위를 지원하여 다양한 전류 작동 응용 분야에 제공할 수 있고 적합한 범위를 선택하여 측정 오류를 최소화할 수 있습니다. 그뿐만 아니라 전압, 전류 및 전력 측정에 대해 각각 0.015%+0.015%F.S., 0.04%+0.04%F.S. 및 0.1%+0.1%F.S.의 정확도를 달성하는 내장된 고정밀 A/D 컨버터도 포함됩니다. 이와 같은 정밀 측정은 전력 효율성과 다른 중요한 UUT 매개 변수를 테스트하는 데 매우 적합합니다.
과전류 및 과전력 테스트
사용자 안전을 보장하고 전원 공급 장애율을 최소화하려면 설계 시 과전류 및 과전력 보호를 고려해야 합니다. 63200A는 사용자가 전류 및 전력 오더를 설정하여 과전류 및 과전력 보호를 테스트하는 것은 물론 전자 부하에 대해 테스트 결과를 Pass(통과) 또는 Fail(실패)로 판정할 수 있게 해 줍니다. 테스트하는 동안 오실로스코프를 사용하지 않고도 최대 전력(Pmax)이 디스플레이에 캡처 및 표시되어 설계된 과전류 및 과전력의 정확성이 검증될 수 있습니다. 이를 통해 사용자는 테스트 시간을 대폭 절감할 수 있습니다.
▲ OCP Test
사용자 정의 파형
63200A는 기존 부하의 일반 CC, CV, CP 및 CR 부하 모드 외에도 DAQ 카드에서 디지털 데이터나 기능 생성기에서 아날로그 데이터를 받아들여 아래 그림처럼 복잡한 파형을 생성할 수 있게 해 줍니다.
또한 63200A 시리즈는 강화된 기능, 즉 UDW(사용자 정의 파형)를 제공하여 실제 전류 프로필과 파형도 시뮬레이션합니다. 실제 전류 파형을 재구성하기 위해 사용자는 Chroma 소프트 패널을 통해 캡처된 파형 데이터를 부하에 업로드할 수 있습니다. 각 부하는 더욱 까다로운 테스트 요구 사항을 충족하기 위해 최대 150만 개의 데이터 지점을 각각 포함하여 최대 10개의 파형 세트를 저장할 수 있습니다.
또한 63200A 시리즈는 실제 부하 조건에서 전압 피크 측정도 제공합니다. 오실로스코프를 사용할 필요 없이 전압 피크를 캡처하고 시간과 비용이 절감됩니다.
배터리 방전 테스트
63200A에는 3가지 방전 모드가 있습니다. CC, CR 및 CP. 전자 부하는 차단 전압 및 시간(1~100,000초)을 설정하여 올바르게 부하를 중단하고 초과 방전 때문에 배터리가 손상되지 않도록 할 수 있습니다. 또한 배터리 방전 전력(WH, AH) 및 총 방전 시간도 측정할 수 있습니다. 예를 들어 부하 켜기를 누르면 63200A 내부 클럭은 배터리 전압이 차단 전압으로 떨어지거나 부하 끄기가 눌러질 때까지 카운팅이 시작됩니다. 배터리 방전 테스트는 방전 시간 테스트 등의 수퍼 커패시터에도 적용될 수 있습니다.
▲ Battery Discharge Testing
프로그래밍 가능 부하 시간
63200A 시리즈 전자 부하에는 다양항 부하 조건 시뮬레이션을 위해 내장된 255개의 프로그래밍 가능 시간이 있습니다. 다음은 일반 프로그래밍 시간에 대한 응용 분야입니다.
- 2레벨 이상의 동적 전류 시뮬레이션 또는 원샷 부하 시뮬레이션을 제공하기 위해 다양한 동적 부하 전류 파형을 시뮬레이션하는 배터리 방전 및 기타 응용 분야(NPC, 전기 자동차 및 전기 기관차).
- 부하 변조가 혼합된 서버/통신 전원 공급 장치 (멀티 채널 출력 UUT용)
y
디지타이징 기능 (Digitizing Function)
63200A 시리즈는 전압 및 전류 파형의 과도 기록에 편리한 디지타이징 기능을 제공합니다. 다음은 매개 변수 설정 사양입니다.
- 샘플링 시간: 2μ초~40밀리초
- 분해능: 2μ초(샘플링 시간 간격 설정)
- 샘플링 지점:1~15,000(총 샘플링 지점 설정)
복합 작동 모드(Complex Operating Mode)
새로운 복합 작동 모드로는 CR+CC, CV+CR 및 CV+CC 모드가 있습니다. CR+CC 모드는 파워 온 테스트에 적합하고 CV+CR 모드는 Von 설정을 대체할 수 있는 반면 CV+CC 모드는 배터리 방전 테스트에 사용할 수 있습니다.
자동 모드
이 모드는 CV, CR, CC 및 CP 모드 간을 자동으로 전환합니다. 리튬 이온 배터리 충전기 테스트에서 완벽한 V-I 충전 곡선을 얻는 데 적합합니다. 또한 자동 모드에서는 보호 회로가 손상될 때 UUT 손상을 방지할 수 있습니다.
소프트 패널
63200A 시리즈 부하는 전면 패널 제어 또는 사용할 수 있는 소프트 패널에서 작동될 수 있습니다. 이 사용자 친화적 소프트웨어에는 63200A 시리즈 부하의 모든 기능이 포함되며, 이는 쉽게 파악 및 작동할 수 있습니다. 63200A 부하는 원격 제어 및 자동화된 테스트 응용 분야에 대해 GPIB, USB 및 이더넷 인터페이스를 통해 제어할 수 있습니다.
63200A 고전력 응용 분야
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
CHROMA 63200A 제품 데이터시트의 핵심 사양입니다.
- ■ Rated power : 2kW, 3kW, 4kW, 5kW,
- ■ Voltage range: 60V, 150V, 600V, 1200V
- ■ Current range: 2,000A max. per unit
- Sampling time : 2µs ~ 40ms / resolution: 2µs (Setting the interval of sampling time)
- Current 0~100A 0~500A 0~1,000A
- Min. Operating Voltage (DC) 0.6V@1,000A
- Range 0~100A 0~500A 0~1,000A
- Range 0~6V 0~30V 0~60V
- Range 0~600W 0~3,000W 0~6,000W
- Resolution 1mA/µs 5mA/µs 10mA/µs
- Power*3 0~2,000W 0~3,000W 0~4,000W
- Min. Operating Voltage (DC) 1.8V@200A 1.8V@300A 1.8V@400A
- Range 0.06Ω~600Ω (80V/2kW) 0.04Ω~400Ω (80V/3kW) 0.03Ω~300Ω (80V/4kW)
- Power Consumption 160VA(max) 160VA(max) 200VA(max)
- Power*3 0~5,000W 0~6,000W 0~8,000W
- Min. Operating Voltage (DC) 1.8V@500A 1.8V@600A 1.8V@800A
- Range 0.02Ω~200Ω (80V/5kW) 0.02Ω~200Ω (80V/6kW) 0.015Ω~150Ω (80V/8kW)
- Power Consumption 200VA(max) 200VA(max) 400VA(max)
- Power*3 0~10,000W 0~12,000W 0~15,000W
- Min. Operating Voltage (DC) 1.8V@1,000A 1.8V@1,200A 1.8V@1,500A
- Range 0.01Ω~100Ω (80V/10kW) 0.01Ω~100Ω (80V/12kW) 0.0067Ω~66.6667Ω (80V/15kW)
- Power Consumption 400VA(max) 400VA(max) 600VA(max)
- Power*3 0~18,000W 0~20,000W 0~24,000W
- Min. Operating Voltage (DC) 1.8V@1,800A 1.8V@2,000A 1.8V@2,000A
- Range 0.0067Ω-66.6667Ω (80V/18kW) 0.005Ω-50Ω (80V/20kW) 0.005Ω-50Ω (80V/24kW)
- Power Consumption 600VA(max) 800VA(max) 800VA(max)
- Min. Operating Voltage (DC) 14V@140A 14V@210A 14V@280A
- Min. Operating Voltage (DC) 14V@350A 14V@420A 14V@560A
- Min. Operating Voltage (DC) 14V@700A 14V@840A 14V@1,050A
- Min. Operating Voltage (DC) 14V@1,260A 14V@1,400A 14V@1,680A
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
