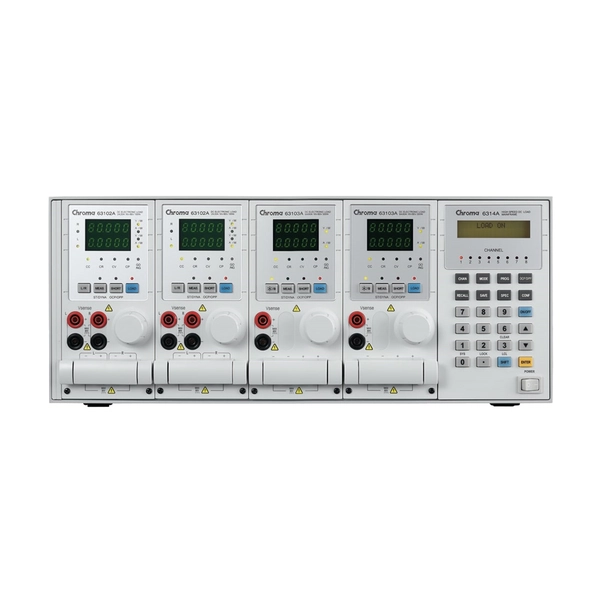

CHROMA 크로마 6310A DC 전자 부하 시리즈 ☆ 가격문의
111,111원
Chroma 6310A 시리즈 프로그래밍 가능 DC 전자 부하는 다중 출력 AC/DC 전원 공급 장치, DC/DC 컨버터, 충전기 및 전력 전자 컴포넌트를 테스트하고 평가하는 데 매우 적합합니다.
연구 및 개발, 생산, 수입 검사 등의 응용 분야에 적합하도록 설계되었습니다.
시스템은 사용자 선택 가능 부하 모듈을 시스템 메인프레임에 연결함으로써 구성됩니다.
사용자 인터페이스에는 인체공학적으로 설계된 전면 패널의 사용자 친화적 키패드와 RS-232, USB 또는 GPIB의 컴퓨터 인터페이스가 포함됩니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
크로마 ・ CHROMA
6310A 직류 전자 부하 시리즈 – DC Electronic Load Series
• 6310A Series
6312A ・ 6314A
63101A ・ 63102A ・ 63103A ・ 63105A ・ 63106A ・ 63107A ・ 63108A
63110A ・ 63112A ・ 63113A ・ 63115A ・ 63123A
A631000 ・ A631001 ・ A631003 ・ A631005 ・ A631006 ・ A631007
A800042
크로마 DC 전자로드 직류 전자 로드
주요 특징
- 최대 전력: 200W, 100W×2(듀얼), 30W 및 250W, 300W, 600W, 1200W
- 광범위한 범위 0~600V 작동 전압
- 6310 및 6310A 간의 호환성
- 여러 출력 SMPS를 테스트하기 위해 하나의 메인프레임 내 최대 8채널 지원
- 높은 전류 및 전력 응용 분야를 위한 벙렬 부하 모듈 최대 1200W
- 여러 부하와 동기화
- 유연한 CC, CR, CP 및 CV 작동 모드
- 속도가 최대 20kHz인 동적 부하
- 슬루레이트(slew late)가 0.32mA/μs~10A/μs인 빠른 응답
- 부하가 저전압으로 높은 전류를 싱크하도록 하는 최소 입력 저항
- 실시간 전원 공급 과도 부하 응답 시뮬레이션 및 출력 측정
- 사용자 프로그래밍 가능 시퀀스 100개 사용자 친화적으로 작동되는 전면 패널 입력 상태
- GO/NG를 테스트하는 매개 변수 테스트 상한/하한
- 디지털 I/O 제어
- OCP(과전류 보호) 테스트 기능
- 듀얼 범위의 16비트 정밀 전압 및 전류 측정
- 원격 감지 기능
- 단락 테스트(short circuit test)
- 전원 켜짐 상태에서 자가 테스트
- 전체 보호: OC, OP, OT 보호 및 OV 알람
- USB, GPIB 및 RS-232 인터페이스
Chroma 6310A 시리즈 프로그래밍 가능 DC 전자 부하는 다중 출력 AC/DC 전원 공급 장치, DC/DC 컨버터, 충전기 및 전력 전자 컴포넌트를 테스트하고 평가하는 데 매우 적합합니다. 연구 및 개발, 생산, 수입 검사 등의 응용 분야에 적합하도록 설계되었습니다. 시스템은 사용자 선택 가능 부하 모듈을 시스템 메인프레임에 연결함으로써 구성됩니다. 사용자 인터페이스에는 인체공학적으로 설계된 전면 패널의 사용자 친화적 키패드와 RS-232, USB 또는 GPIB의 컴퓨터 인터페이스가 포함됩니다.
The 6310A series offers 12 different modules with power ratings from 20 watts to 1,200 watts, max. current rating up to 240A, and voltage ratings from 0.5mV to 600V. The loads can be operated in constant current, constant voltage, constant power and constant resistance and may be placed in parallel for increased current and power.
6310A 시리즈는 광범위한 동적 부하 응용 분야를 시뮬레이션할 수 있습니다. 파형 프로그래밍 가능 매개 변수에는 슬루레이트, 부하 레벨, 기간 및 전도 전압이 포함됩니다. 또한 최대 100개 세트의 시스템 작동 상태가 EEPROM에 저장되고 자동 테스트 응용 분야에서 즉시 리콜될 수 있습니다.
전압 및 전류의 실시간 측정은 16비트 정밀 측정 회로를 사용하여 각 6310A 부하 모듈에 통합됩니다. 사용자는 온라인 전압 측정 및 조정을 수행하거나 전면 패널에서 사용자 친화적 키패드를 사용하여 단락 테스트를 시뮬레이션할 수 있습니다. 또한 6310A 시리즈는 자동 생산 라인에 대해 선택적 원격 컨트롤러를 제공합니다.
6310A 시리즈에는 도구 성능을 유지 관리하기 위한 자가 진단 루틴이 있습니다. 또한 OP, OC, OT 보호, OV를 표시하는 알람, 역극성을 제공하여 가장 까다로운 엔지니어링 테스트 및 ATE 응용 분야에서도 품질과 안정성을 보장합니다.
특정 부하 시뮬레이션 응용 분야
6310A 부하 모듈은 정전류, 정전압, 정전력 또는 정저항에서 작동하여 광범위한 테스트 요구 사항을 충족합니다. 예를 들어 정전압에서 작동하도록 부하를 설정하여 배터리 충전기 테스트를 손쉽게 시뮬레이션할 수 있습니다.
 |  |
동적 부하 및 제어
6310A 부하는 고속 프로그래밍 가능 동적 부하 시뮬레이션 및 제어 기능을 제공합니다. 아래 그림은 6310A 모듈의 프로그래밍 가능 매개 변수를 보여 줍니다.
프로그래밍 가능 슬루레이트는 실제 응용 분야에서 요구할 수 있는 과도 부하 변경 시뮬레이션을 구성합니다. 6310A 내부 파형 생성기는 10A/μs에서 최대 슬루레이트와 최대 20kHz의 동적 사이클링을 생성할 수 있습니다.
병렬 제어
6310A 는 병렬 제어를 제공합니다. 따라서 단일 모듈이 높은 전력 응용 분야의 요구 사항을 충족할 수 없을 경우 높은 전력 테스트를 사용할 수 있습니다. 둘 이상의 부하 모듈이 병렬식으로 연결되어 원하는 부하를 달성할 수 있습니다. 6310A는 원격 제어와 자동 테스트 응용 분야를 위해 기본으로 RS-232가 함께 제공됩니다. USB 및 GPIB 인터페이스는 옵션으로 제공됩니다.
강력한 측정 기능 각
Each 6310A load module has an integrated 16-bit precision A/D converter for voltage measurement with an accuracy of 0.025%+0.015%* of full scale. The built-in resistive load current sensing circuit is capable of measuring current with an accuracy of 0.04%+0.04%* of full scale. Apart from voltage and current measurement, 6310A also provides power measurement function and there is no need for users to spend time for power calculation. Also, short circuit can be simulated. All measurements are done using remote sensing to eliminate any error due to voltage drops along the measurement path. The user can also select from a complete set of voltage and current measurements.
Note * : Only for Model 63123A
OCP 테스트
전면 패널에서 채널을 선택하고 OCP 매개 변수(시작 전류, 종료 전류, 스텝 전류 및 체류 시간)를 설정하기만 하면 6310A 시리즈가 쉽고 빠른 OCP 테스트 솔루션을 제공해 줍니다. 6310A 시리즈는 자동으로 OCP 지점을 감지합니다. 따라서 설계 검증은 물론 생산 라인 테스트에 매우 적합한 솔루션입니다.
시간 기능
6310A 부하 시리즈에는 고유한 시간 및 측정 기능이 포함됩니다. 이 기능을 통해 1밀리초~86,400초 범위의 정밀한 시간을 측정할 수 있습니다. 이 기능을 활용하면 배터리 방전 테스트 및 기타 유사 응용 분야에서 최종 전압 및 시간 초과 값을 설정할 수 있습니다.
▲ Battery Discharge Testing
Digital I/O
The digital I/O interface makes the 6310A DC Load the ideal choice for automated testing requirements. Through the digital I/O, the 6310A can accept digital signals to trigger its functions (Load On/Off, OCP test, etc.) as well as current output status signals.
6310A 시리즈 프로그래밍 가능 DC 전자 부하 제품군
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
CHROMA 6310A 제품 데이터시트의 핵심 사양입니다.
- ■ Max Power: 200W, 100W×2(Dual),
- ■ Wide range 0~600V operating voltage
- ■ Dynamic loading with speeds up to 20kHz
- watts, current ratings from 0.5mA to 240A, controller for automated production lines.
- Power 100W 300W 300W
- Current 0~0.6A 0~2A 0~5A 0~20A 0~5A 0~20A
- Voltage *1 0~500V 0~300V 0~600V
- Min. Operating [email protected] 3V@1A [email protected] 2V@10A [email protected] 2V@10A
- Range 0~0.6A 0~2A 0~5A 0~20A 0~5A 0~20A
- Resolution 12µA 40µA 100µA 400µA 100µA 400µA
- Range 0~500V 0~300V 0~600V
- Resolution 20mV 6mV 12mV
- Operating Voltage : 0~60V / 0~300V Operating Voltage : 0~60V / 0~600V
- Range d (R: 0.05Ω~50Ω) (R: 0.05Ω~50Ω)
- Current : 0~2A
- Accuracy -- 1µs/1ms+100ppm 1µs/1ms+100ppm
- Resolution -- 0.8mA/µs 3.2mA/µs 0.8mA/µs 3.2mA/µs
- Accuracy -- 10% ±20µs 10% ±20µs
- Current -- 0~5A 0~20A 0~5A 0~20A
- Resolution -- 100µA 400µA 100µA 400µA
- Accuracy -- 0.4%F.S. 0.4%F.S.
- Range 0~100V 0~500V 0~60V 0~300V 0~60V 0~600V
- Resolution 2mV 10mV 1.2mV 6mV 1.2mV 12mV
- Power 20W 200W 20W 100W 30W 300W
- Current 0~4A 0~40A 0~2A 0~20A 0~6A 0~60A
- Voltage (DC)*1 0.8V@4A 0.8V@40A 0.8V@2A 0.8V@20A 0.8V@6A 0.8V@60A
- Range 0~4A 0~40A 0~2A 0~20A 0~6A 0~60A
- Resolution 1mA 10mA 0.5mA 5mA 1.5mA 15mA
- Range 0~20W 0~200W 0~20W 0~100W 0~30W 0~300W
- Input Resistance (Load Off) R≧100kΩ (Typical) R≧100kΩ (Typical) R≧800kΩ(Typical)
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
