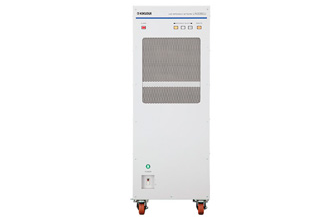

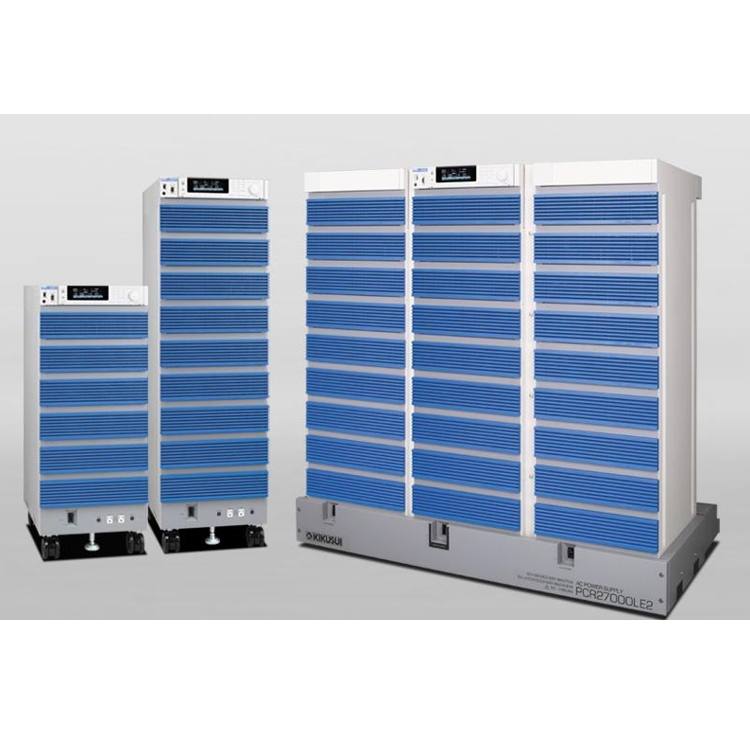

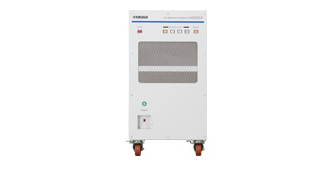

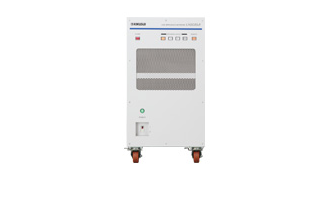

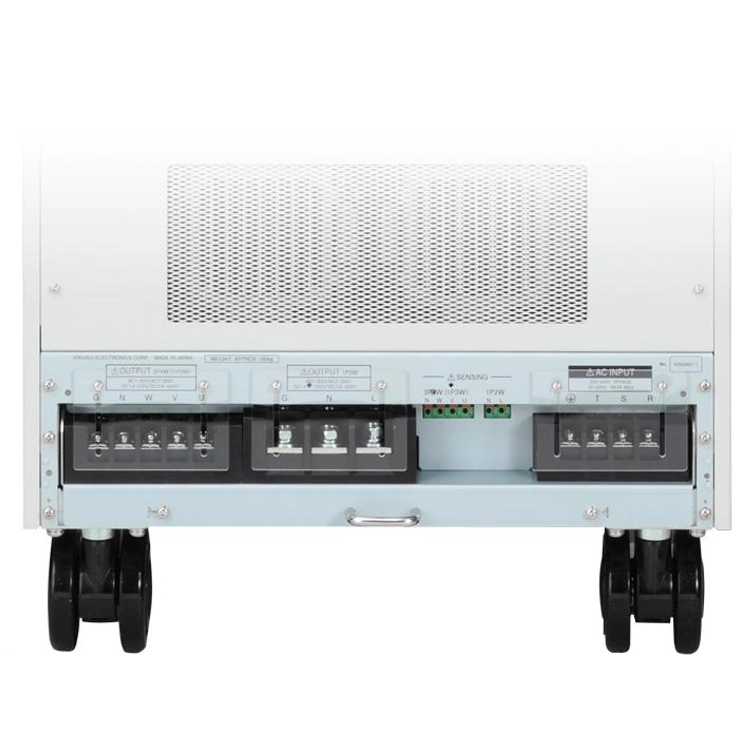

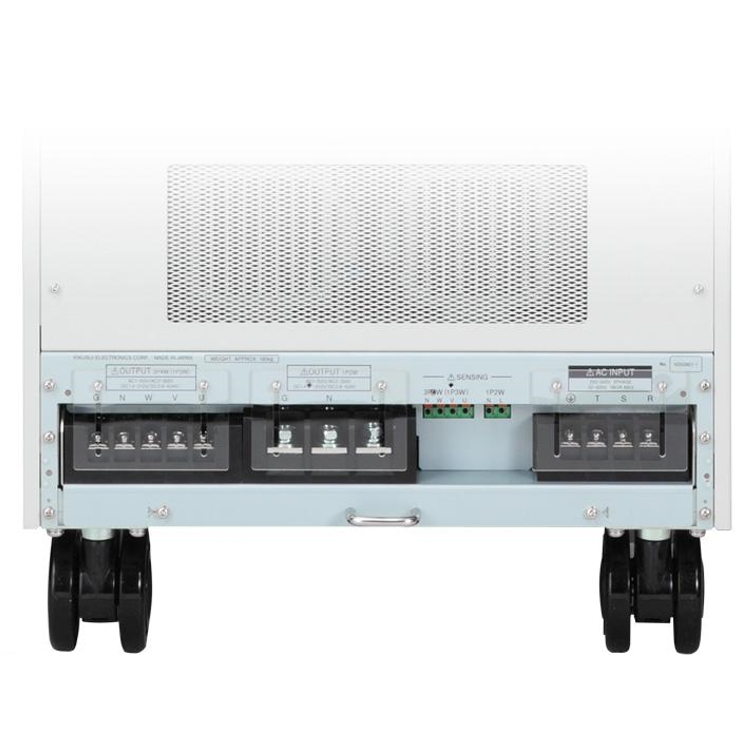

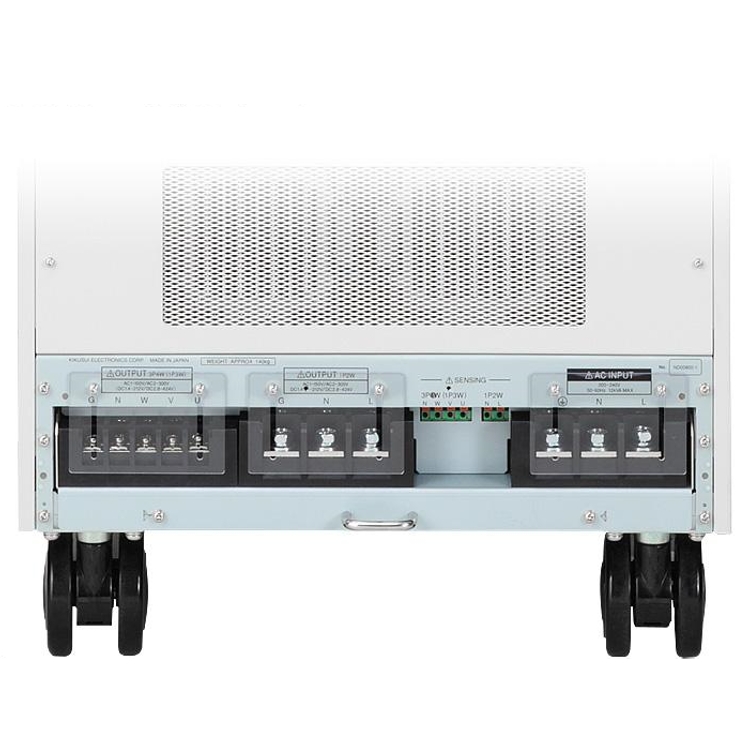

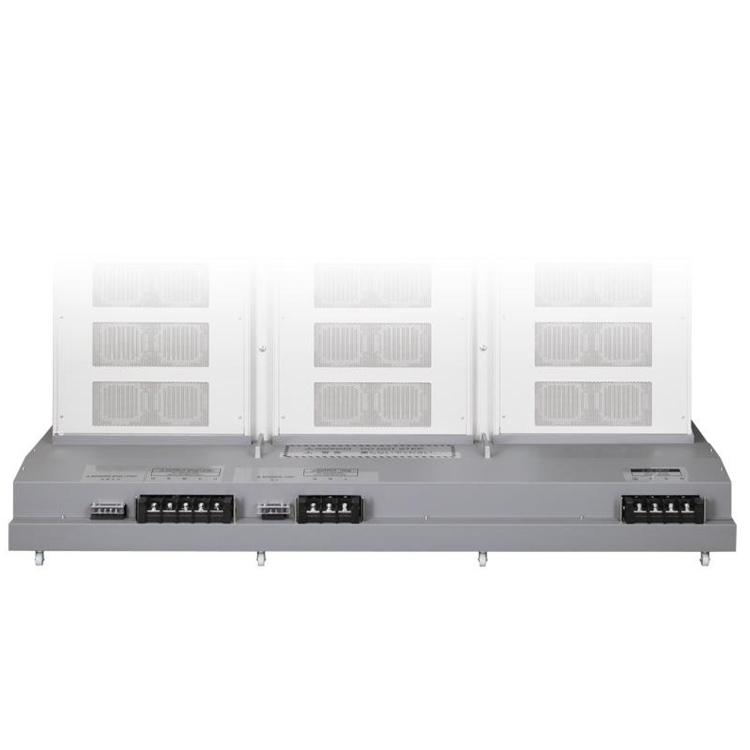

기쿠수이 KIKUSUI PCR27000LE2 고기능교류안정화전원
가격문의(상세정보 참조)
기쿠수이 KIKUSUI PCR27000LE2 고기능교류안정화전원

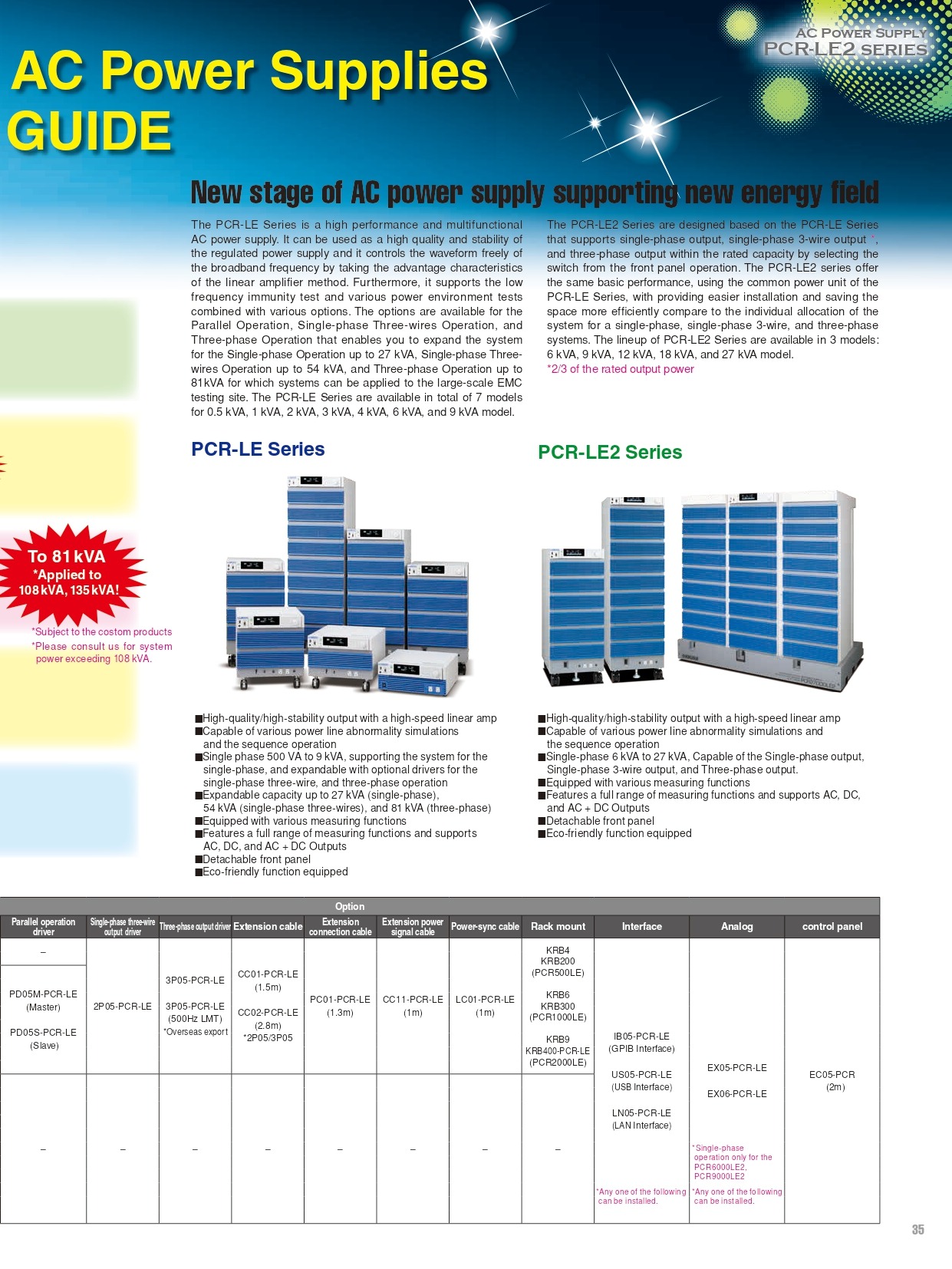

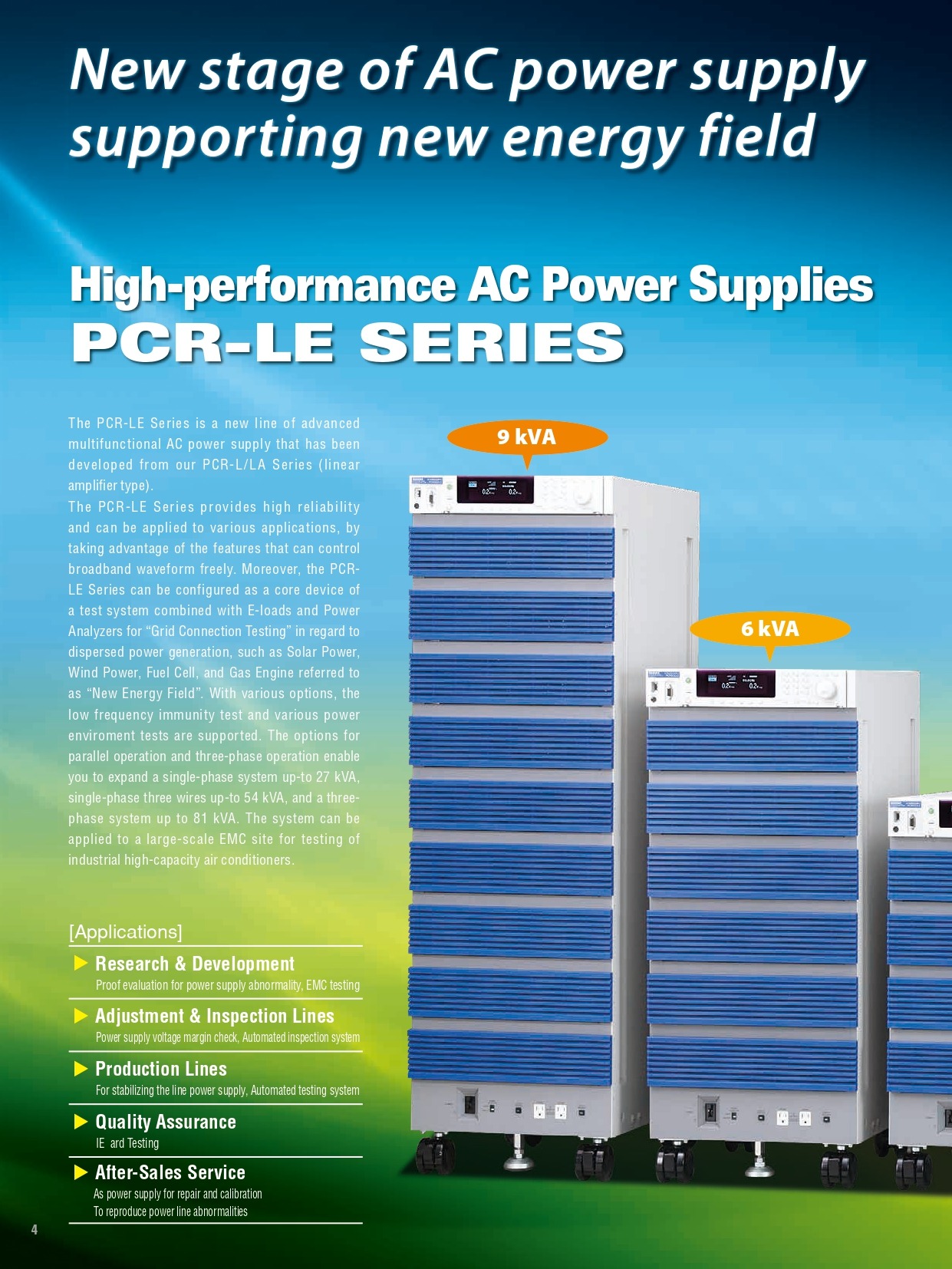

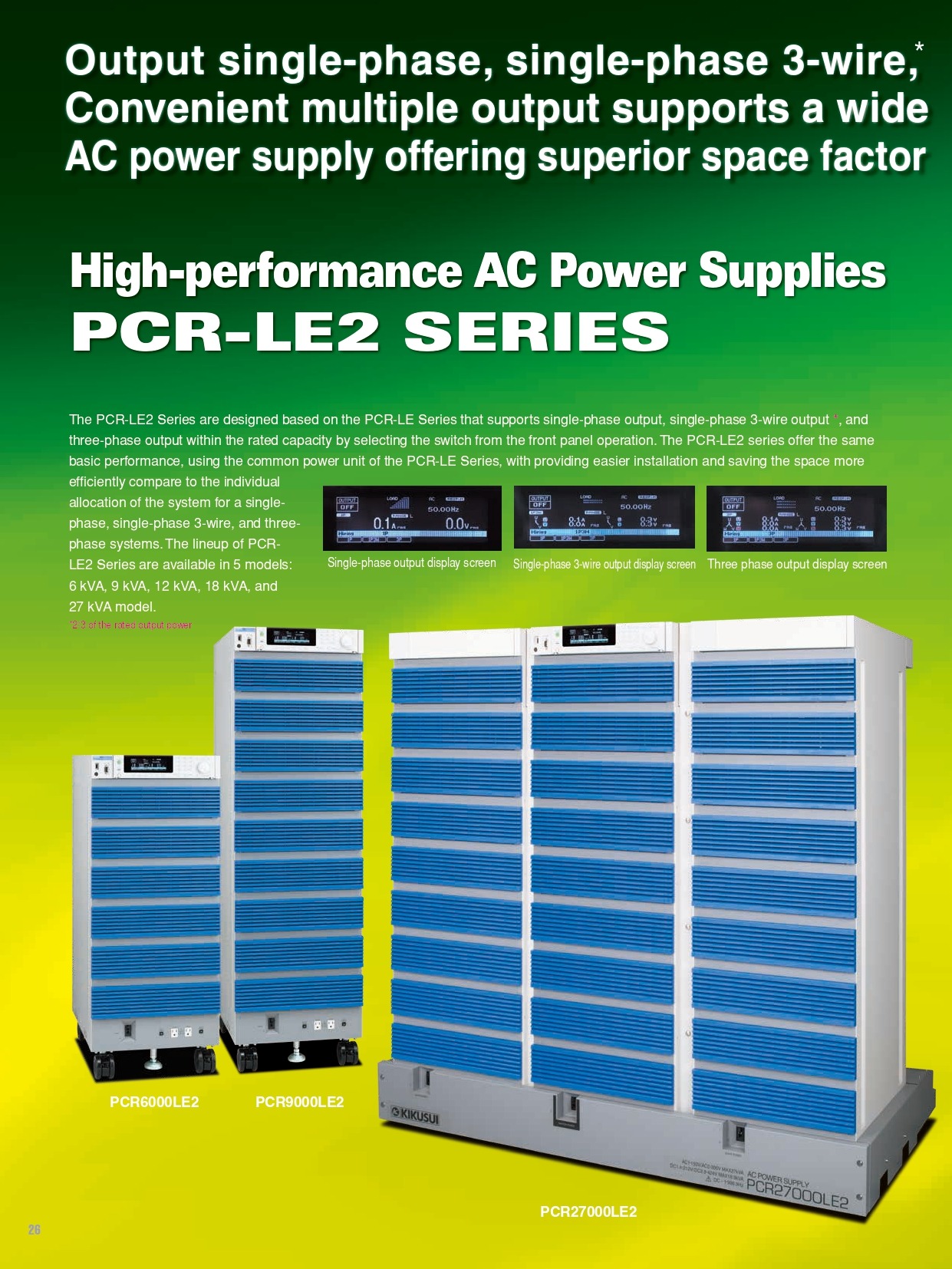

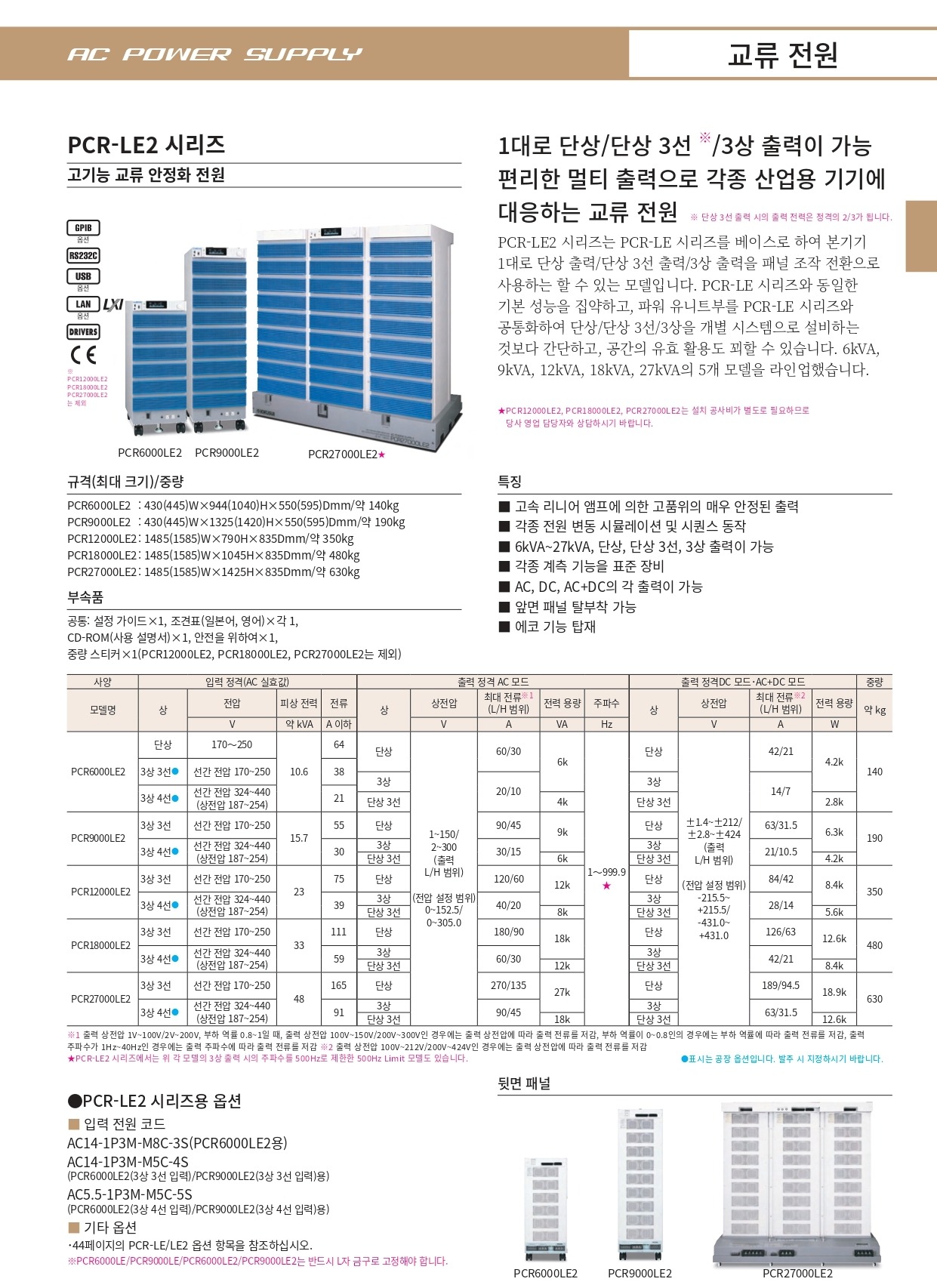

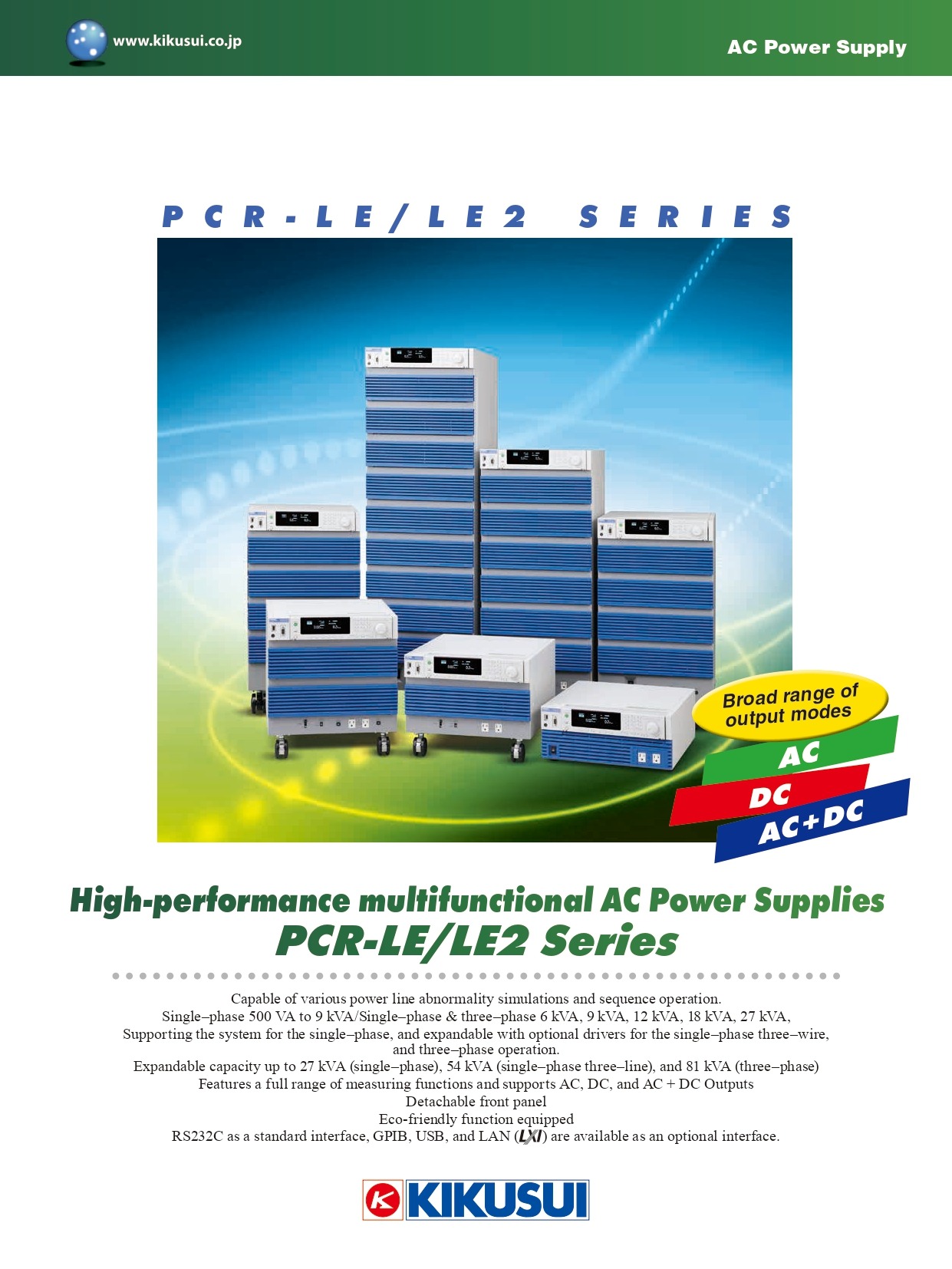

PCR-LE2 시리즈는 PCR-LE 시리즈를 기본으로 해서 본 기기 1대로 단상 출력/단상 3선 출력/삼상 출력을 패널 조작 변환해서 사용할 수 있는 모델입니다.
PCR-LE 시리즈와 마찬가지로 기본 성능을 집약해서 파워 유닛부를 PCR-LE 시리즈와 공통화함으로써 단상/단상 3선/삼상을 개별적인 시스템으로 설비하는 것보다 변환 설정이 용이하고 공간을 효과적으로 활용할 수 있습니다.
6kVA, 9kVA, 12kVA, 18kVA, 27kVA의 5가지 모델을 구비하고 있습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.

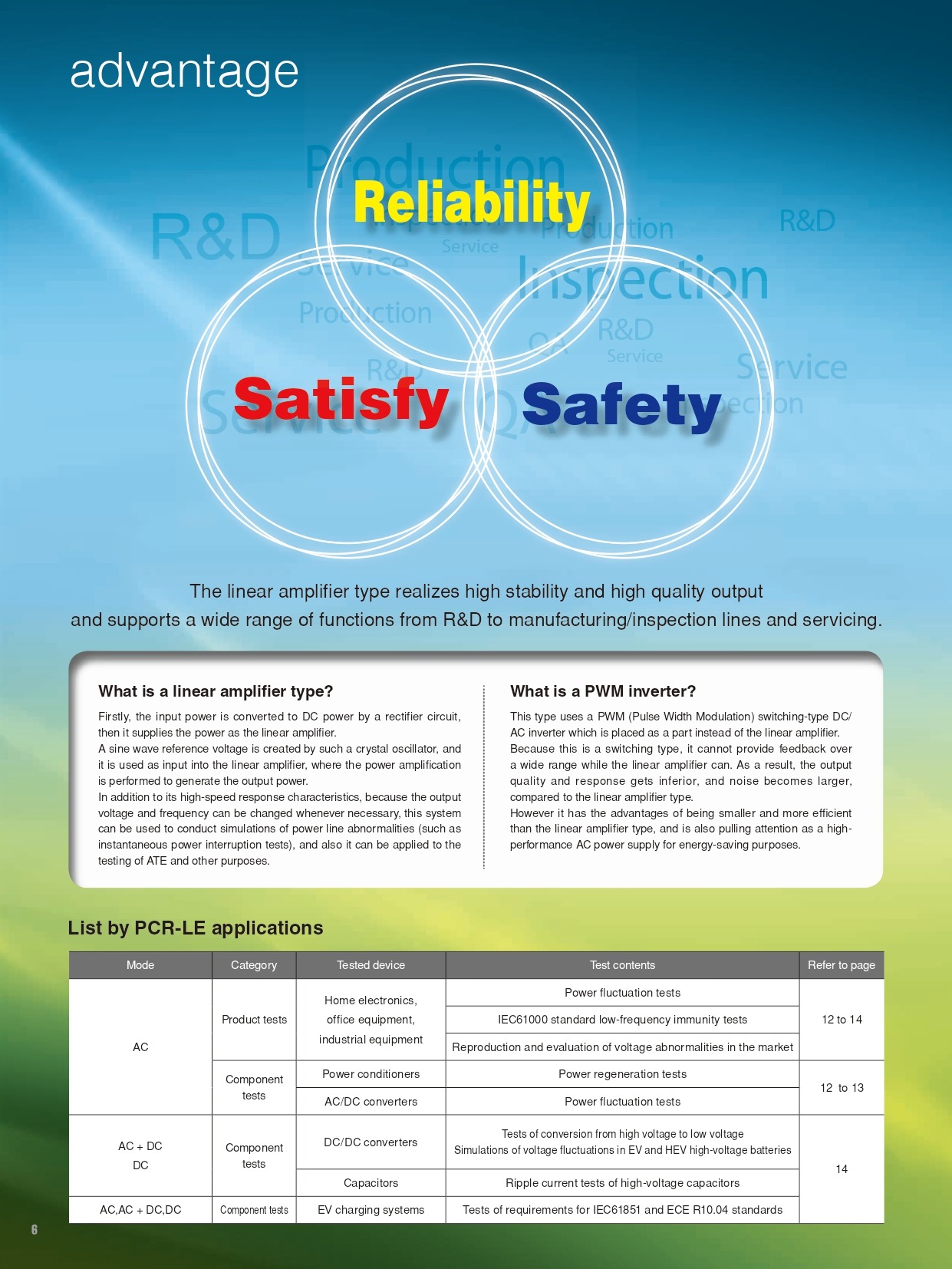

개요
PCR-LE2 시리즈는 PCR-LE 시리즈를 기본으로 해서 본 기기 1대로 단상 출력/단상 3선 출력/삼상 출력을 패널 조작 변환해서 사용할 수 있는 모델입니다.
PCR-LE 시리즈와 마찬가지로 기본 성능을 집약해서 파워 유닛부를 PCR-LE 시리즈와 공통화함으로써 단상/단상 3선/삼상을 개별적인 시스템으로 설비하는 것보다 변환 설정이 용이하고 공간을 효과적으로 활용할 수 있습니다.
6kVA, 9kVA, 12kVA, 18kVA, 27kVA의 5가지 모델을 구비하고 있습니다.

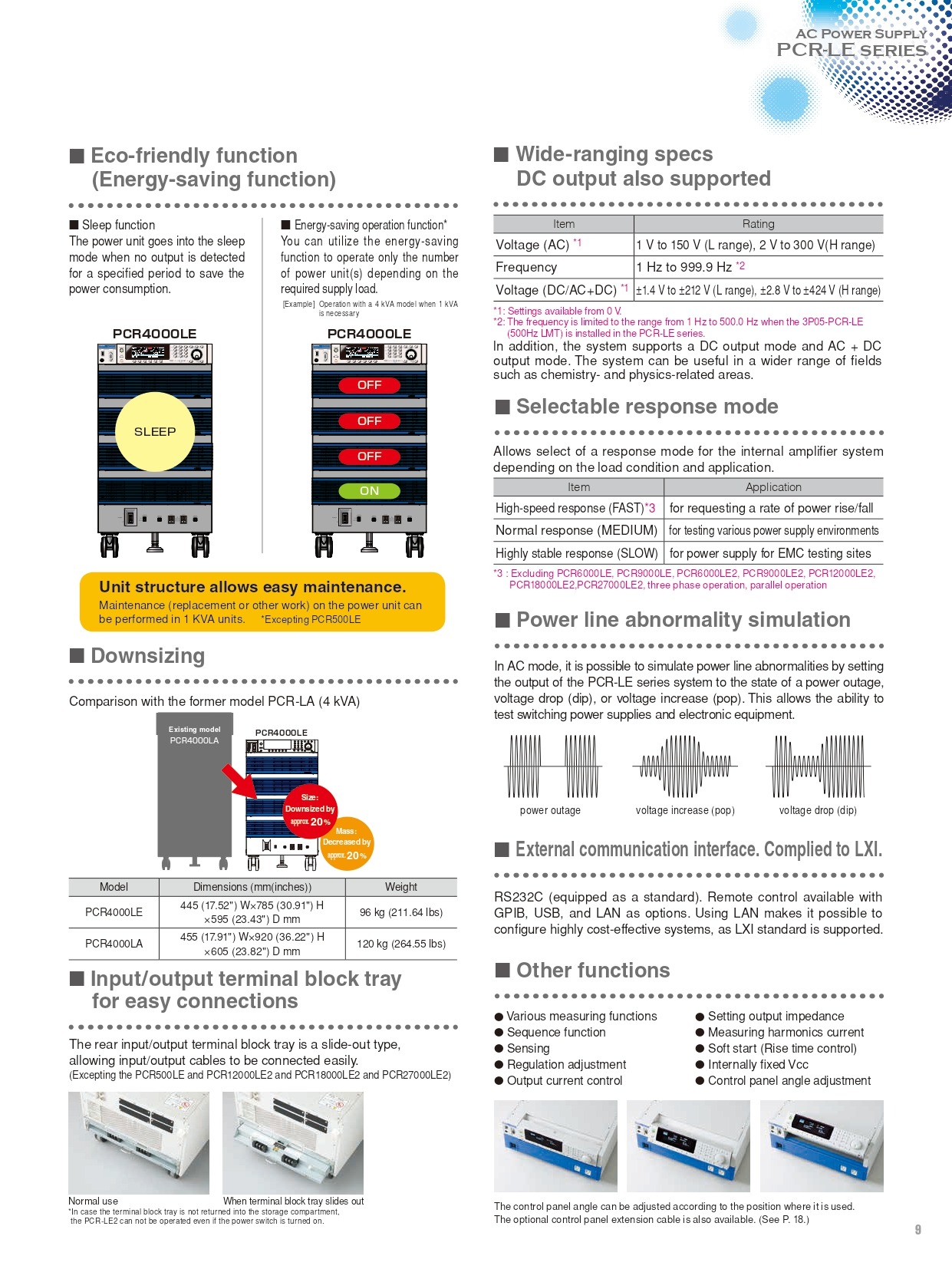

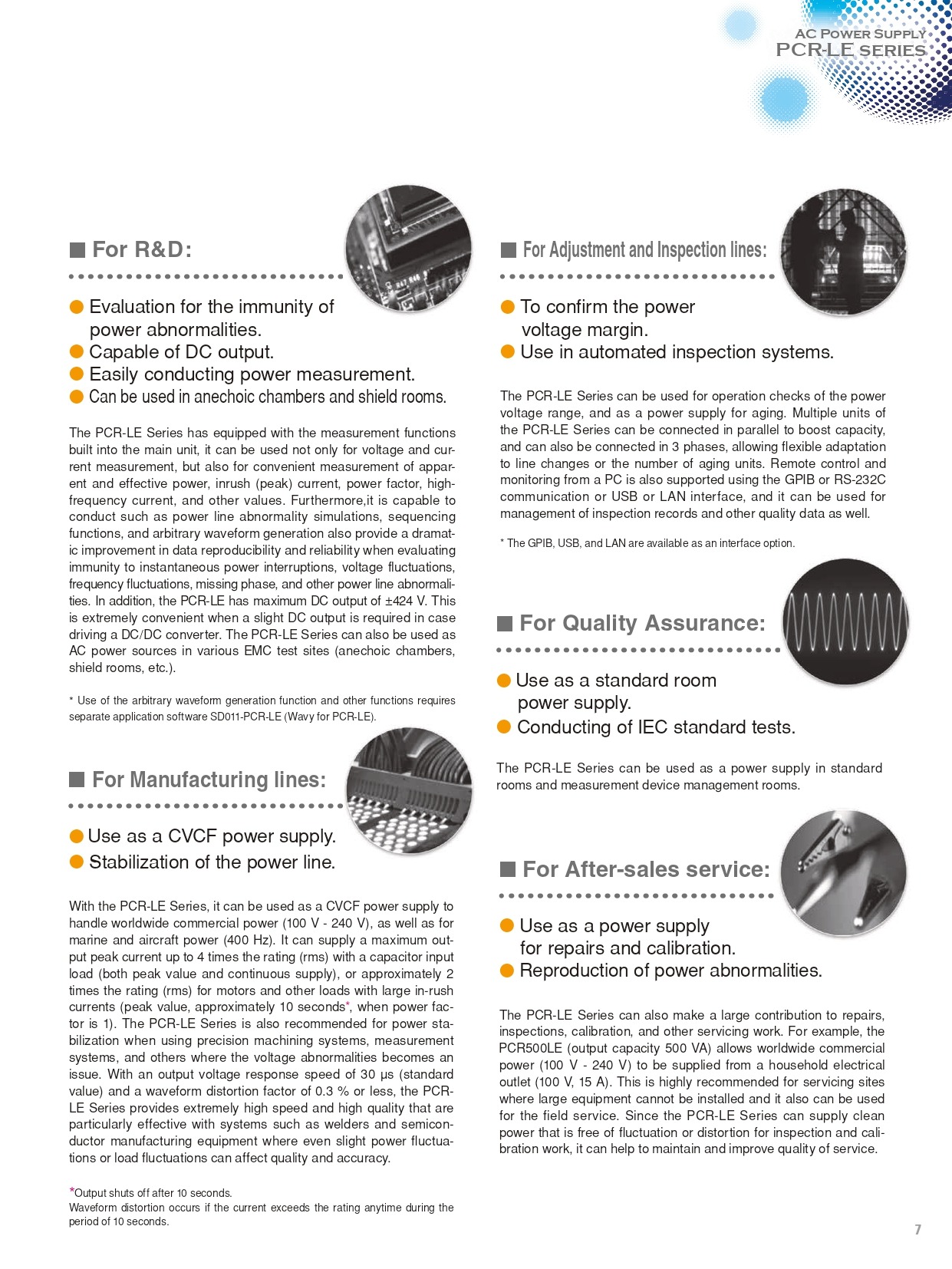

특징

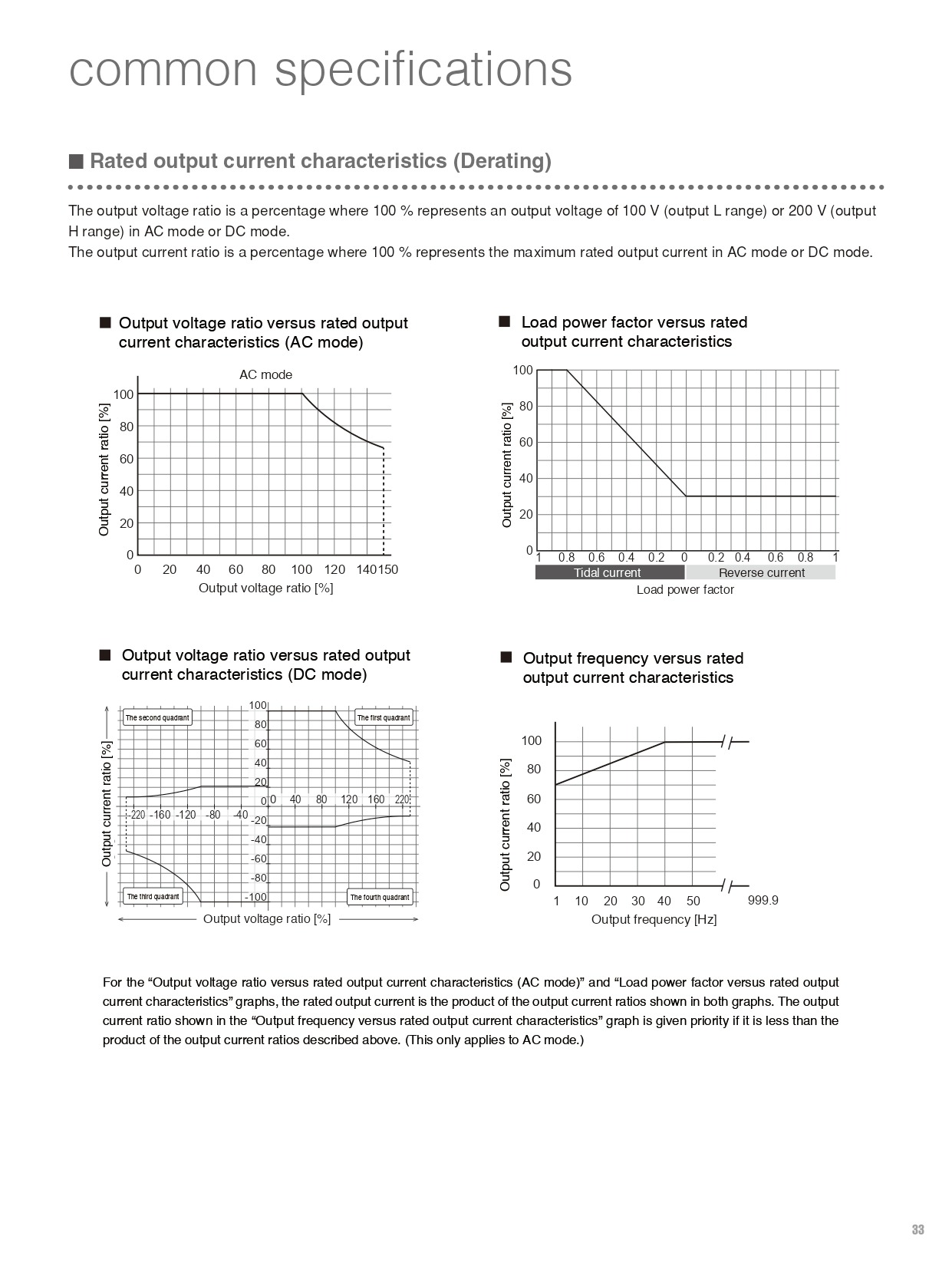

○ 와이드한 출력 레인지. 직류 출력도 가능
- 출력 정격전압(AC): 1 to 300V
- 출력 정격 주파수: 1 to 999.9Hz
- 출력 정격전압(DC): ± 1.4 to ± 424V
또한 DC 출력과 AC+DC 출력이 가능합니다. 화학과 물리 등의 폭넓은 분야에서 사용할 수 있습니다.
○ 레스폰스 선택
부하 조건이나 용도에 따라 내부 앰프계의 레스폰스(응답속도)를 선택할 수 있습니다.
- 통상 속도(MEDIUM): 각종 전원 환경시험에
- 높은 안정(SLOW): EMC시험 사이트용 공급 등에

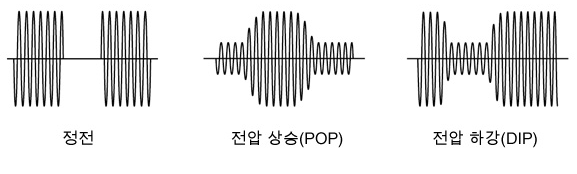

○ 전원라인 이상 시뮬레이션
AC모드로 사용하고 있을 경우에 PCR-LE시리즈의 출력을 정전, 전압 강하(DIP), 전압 상승(POP)시켜 전원라인의 이상 시뮬레이션을 할 수 있습니다. 스위칭 전원이나 전자기기 등의 시험에 사용할 수 있습니다.
○ 각종 계측기능
출력의 실효값 전압/전류, 피크 전압/전류, 유효 전력/피상 전력, 역률을 측정할 수 있습니다. 출력전류의 고조파 해석(40차까지)이 가능합니다.
○ 시퀀스기능
출력전압/주파수/파형을 시간의 경과와 함께 변화시킬 수 있으며, 전원 환경시험을 자동화 할 수 있습니다. AC 출력 이외에 DC 출력이나 AC ＋ DC 출력의 시퀀스도 가능합니다. 0.1ms 분해능 설정을 할 수 있으며, 개시 위상의 설정, 위상 급변, 점프기능, 포즈기능도 탑재하였습니다.
○ 센싱, 레귤레이션 어저스트
부하 기기가 떨어진 장소에 설치되어 있을 경우에도 전압 강하를 보정해 부하단(負荷端)에서의 전압(실효값)을 안정화할 수 있습니다. 센싱에는 하드 센싱과 소프트 센싱이 있습니다. 부하 조건이나 사용 용도에 따라 구분해 사용할 수 있습니다.
○ 출력전류 제어
트립동작의 (시간・연속) 선택 가능한 전류 리밋 기능으로 출력전류(실효값)를 일정하게 제어해 연속 운전동작을 할 수 있습니다. 전설기기(분전반, 차단기, 배선기기 등)을 안정된 조건으로 통전시험할 수 있습니다.
○ 환경보호기능(절전기능)
- 슬립기능
일정시간 출력하지 않으면 파워장치가 휴지상태로 되어 전력 소비를 억제할 수 있습니다.
- 에너지 절약 운전기능
공급 부하에 따라 필요한 파워장치만을 운전시키는 에너지 절약 운전기능이 있습니다.
○ 외부 통신
RS232C(표준 장비). 옵션으로 GPIB, USB, LAN으로 리모트컨트롤 할 수 있습니다. LAN에 대해서는 LXI 규격에 대응하고 있으므로 코스트 퍼포먼스가 높은 시스템 구성이 가능합니다.
○ 메모리기능
본체 메모리에 출력 주파수, 전압(AC/DC), 일주기의 파형 데이터를 저장할 수 있는 파형 뱅크 설정을 합계 99개 저장할 수 있습니다.
또한 USB 메모리에 본체 메모리 내용, 패널 설정, 전원라인 이상 시뮬레이션, 시퀀스 데이터를 저장할 수 있습니다.
○ 규격 대응

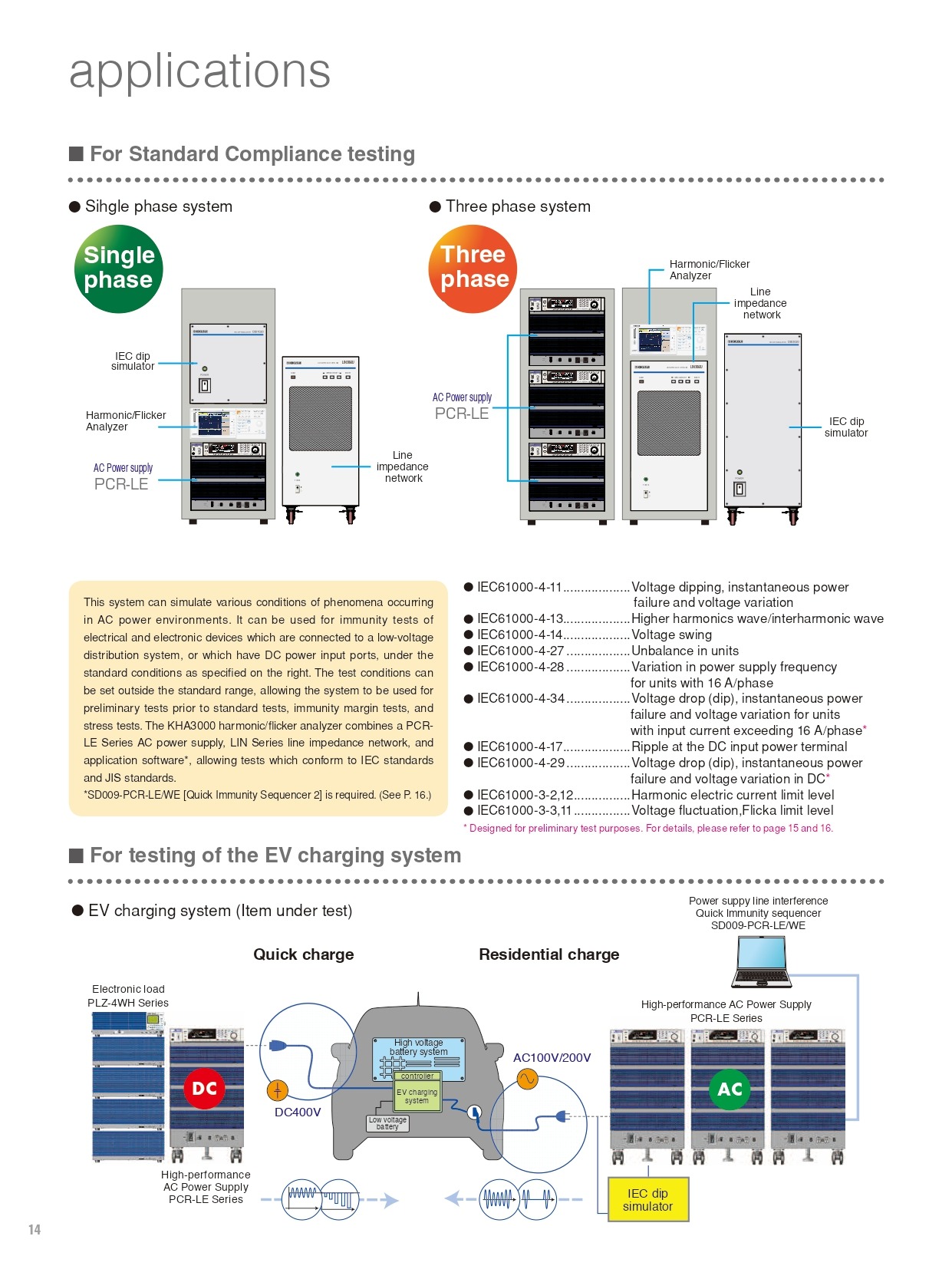

IEC61000-3 및 4시리즈 규격 적합시험 시스템에 사용할 수 있습니다. 옵션으로 어플리케이션 소프트웨어도 준비되어 있습니다. 상세사항은 맺음말을 참조하십시오.

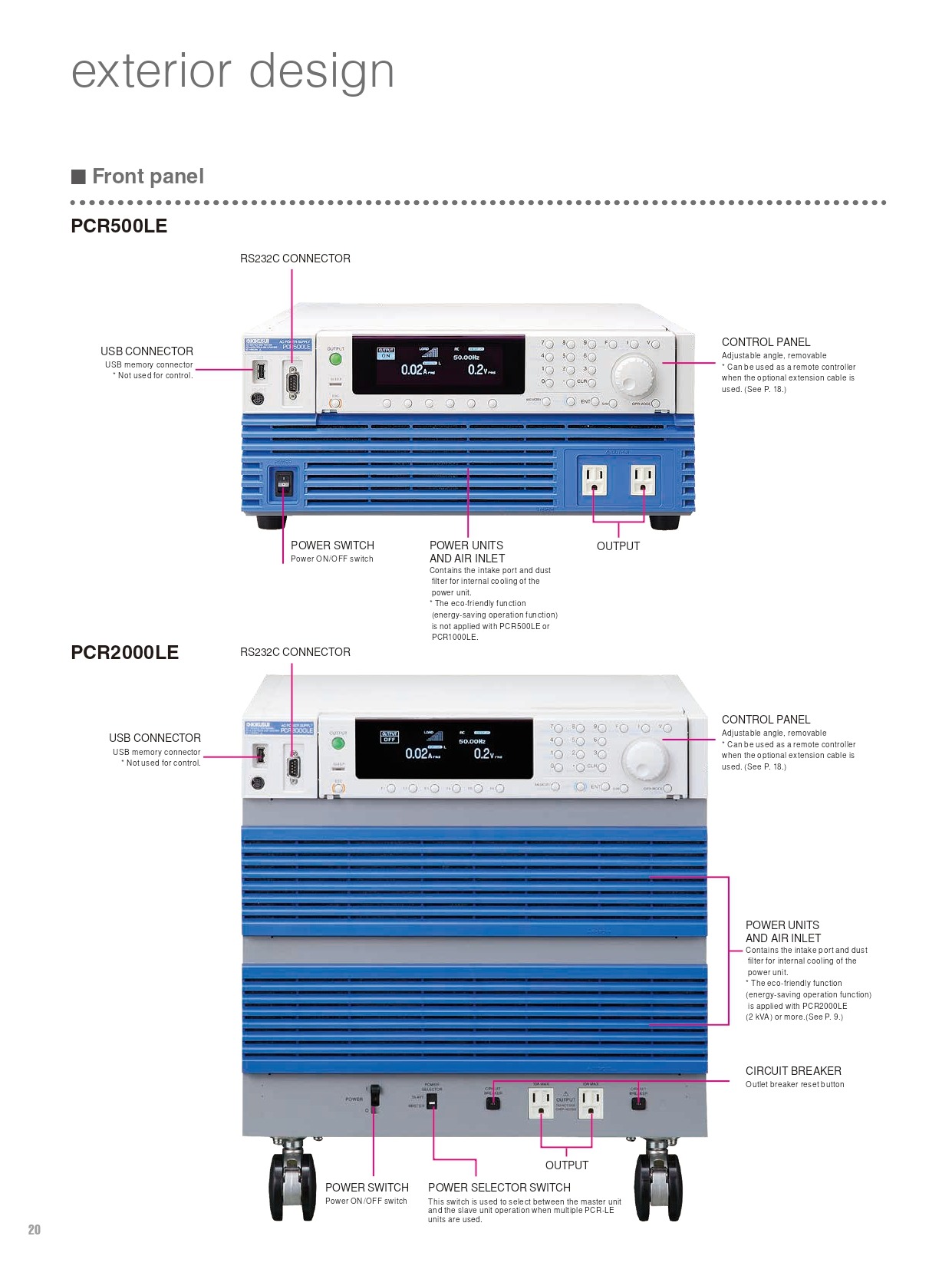

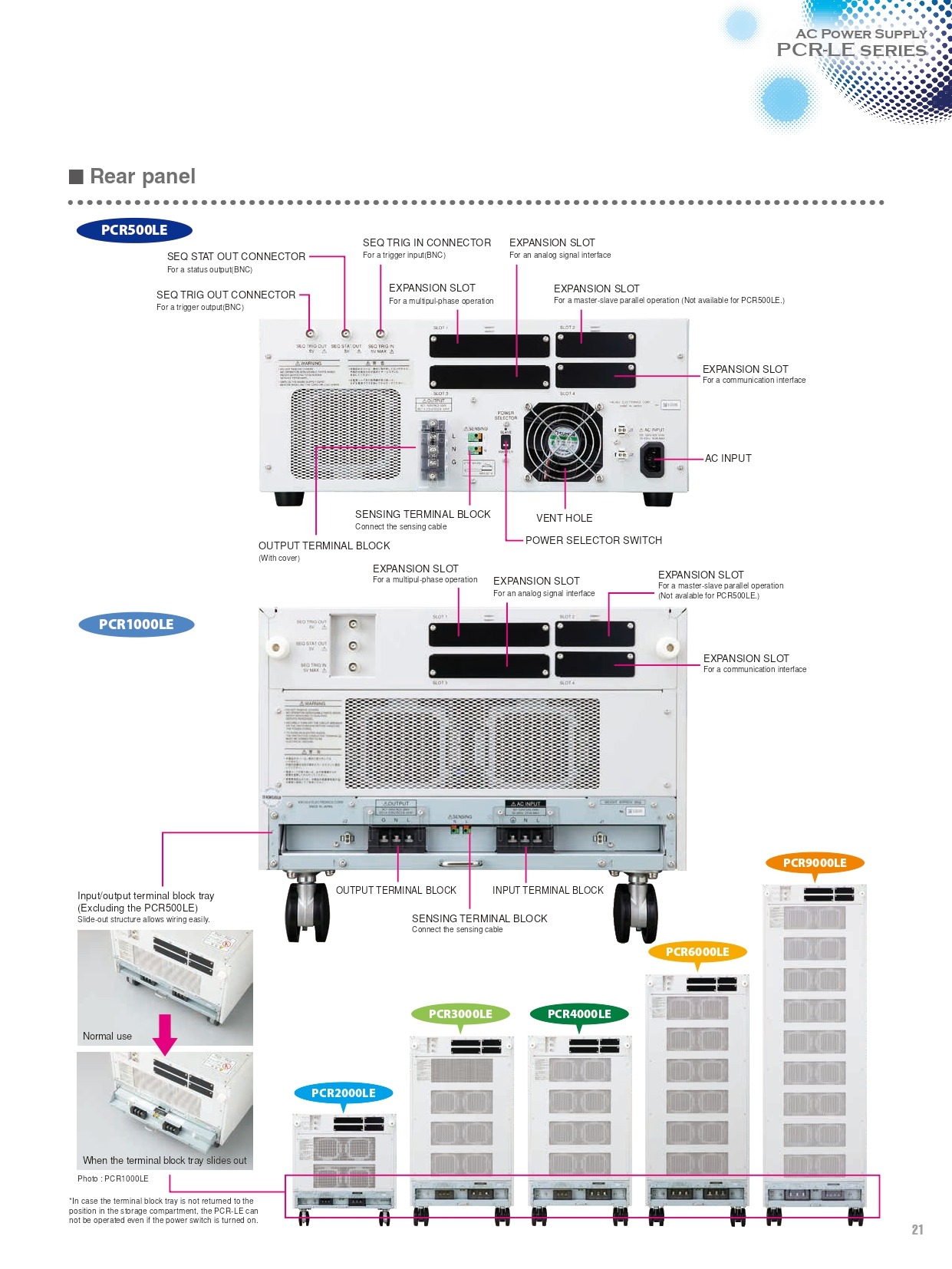

○ 프런트 패널이 리모컨에
프런트 패널이 탈착 가능합니다. 옵션인 제어판 연장 케이블(옵션：EC05-PCR)로 리모컨으로서 이용할 수 있습니다.

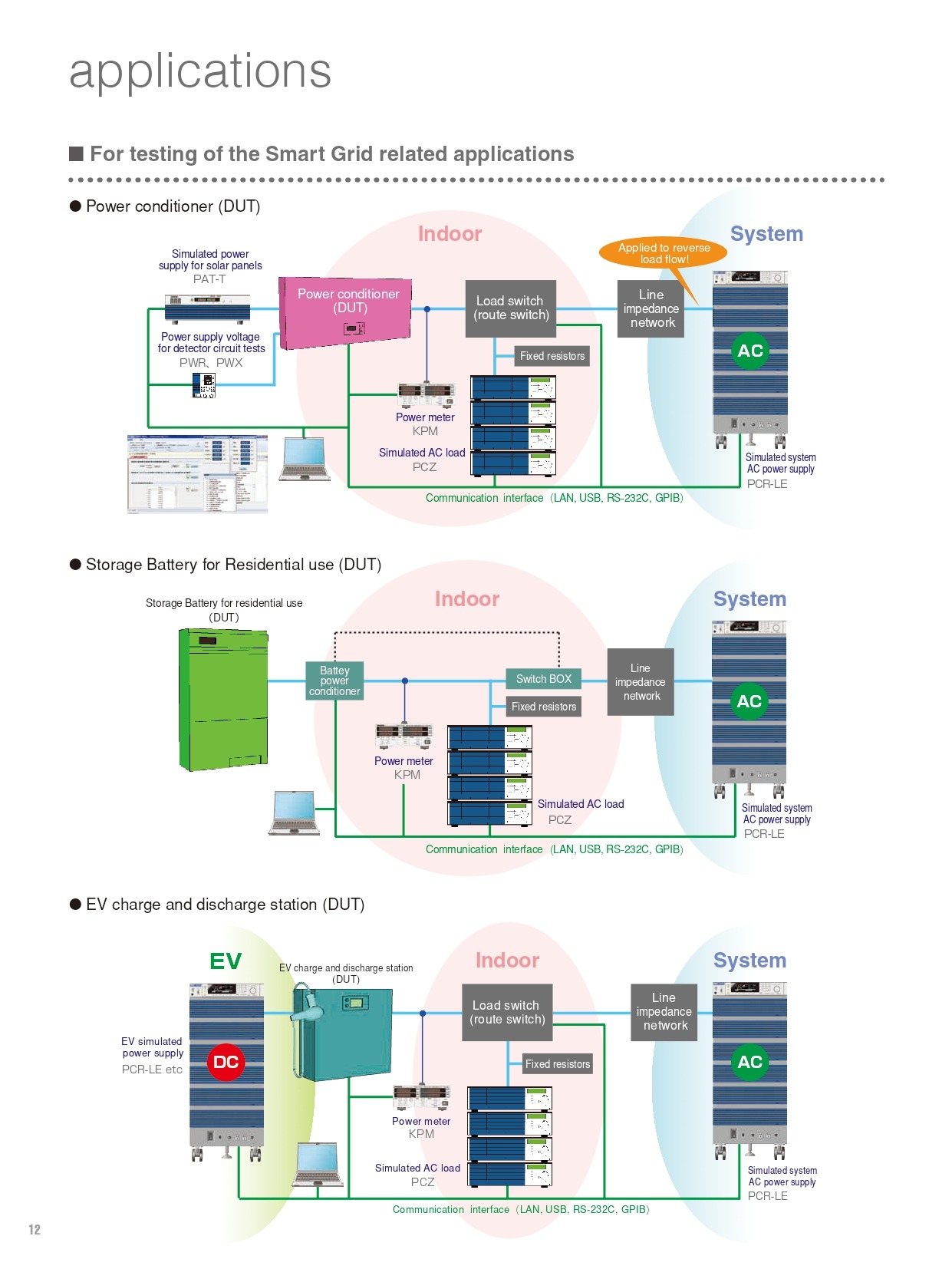

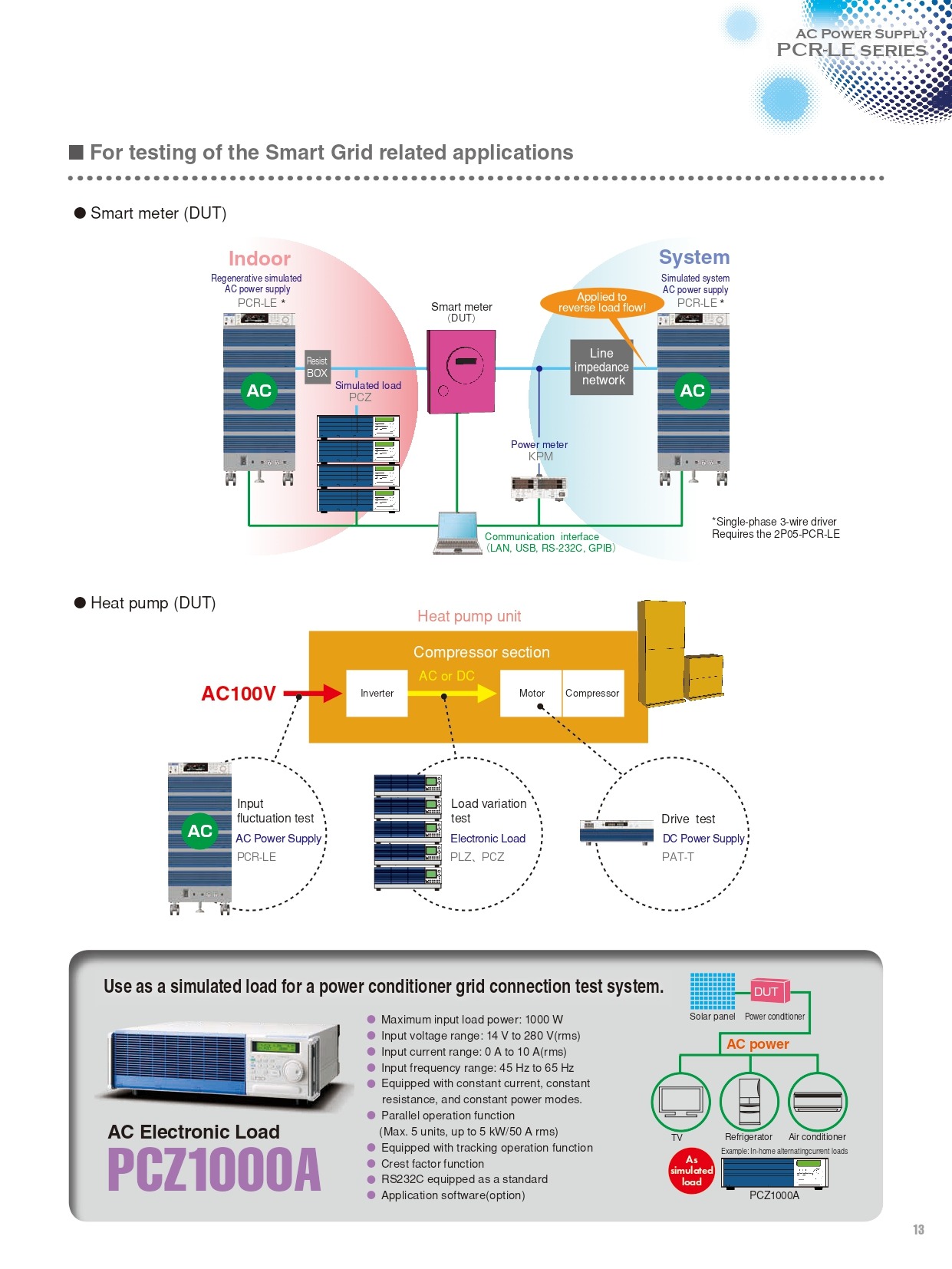

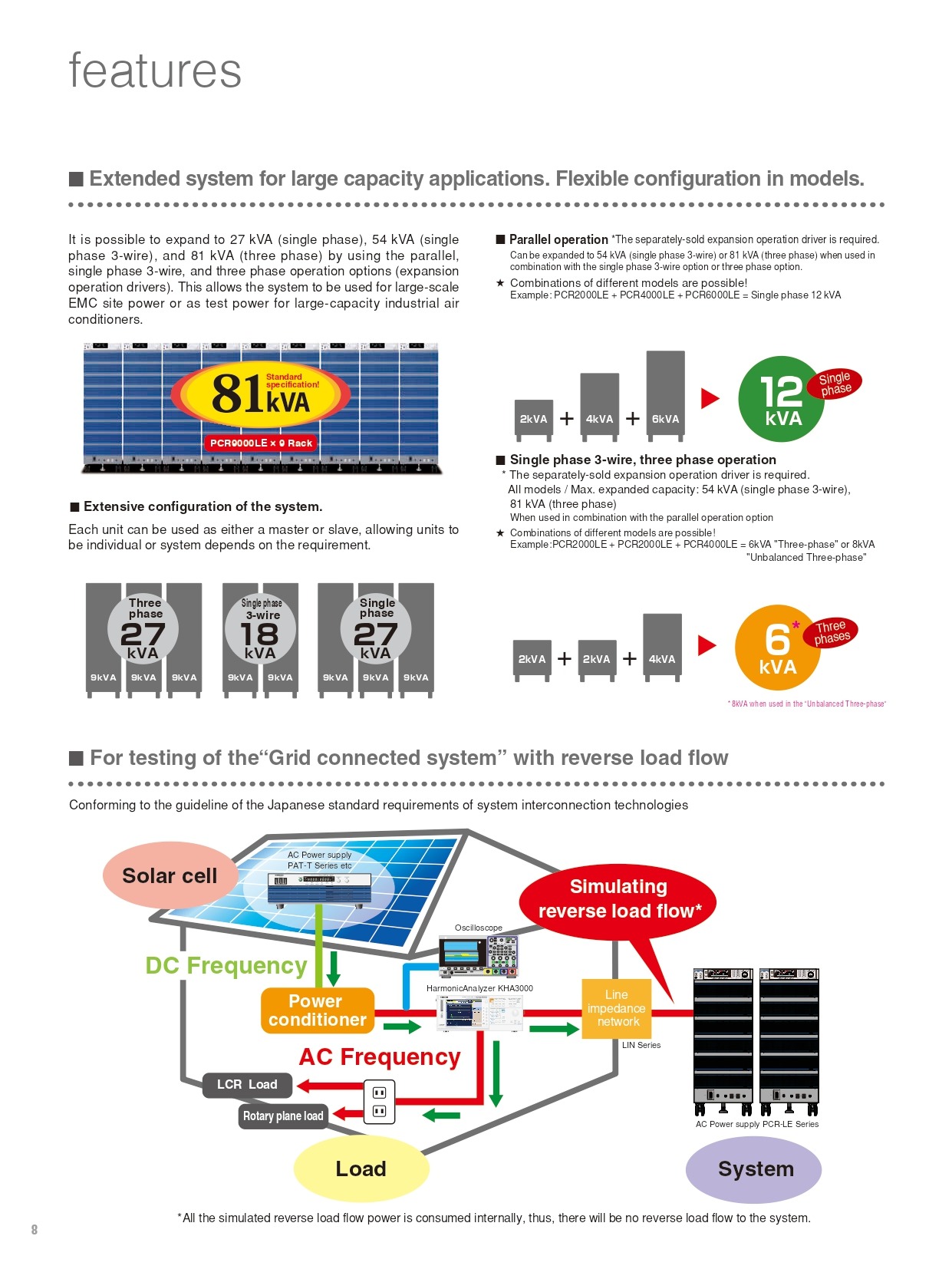

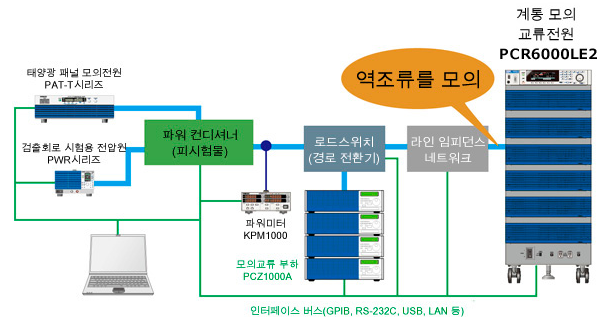

○ 역조류를 동반하는「계통연계시험」에
계통연계 기술요건 가이드라인 준거
*모의한 역조류 전력은 전부 내부에서 소비되어 계통으로의 역조류는 없습니다.
○ 장치구조에 의한 뛰어난 메인터넌스성
PCR-LE시리즈는 장치구조입니다. 파워장치는 1kVA 단위로 유지보수(교환 등)가 가능합니다.
○ 그 밖의 기능
- 출력 임피던스 측정
- 고조파 측정
- 소프트 스타트(상승시간 컨트롤)
- 내부 Vcc 고정

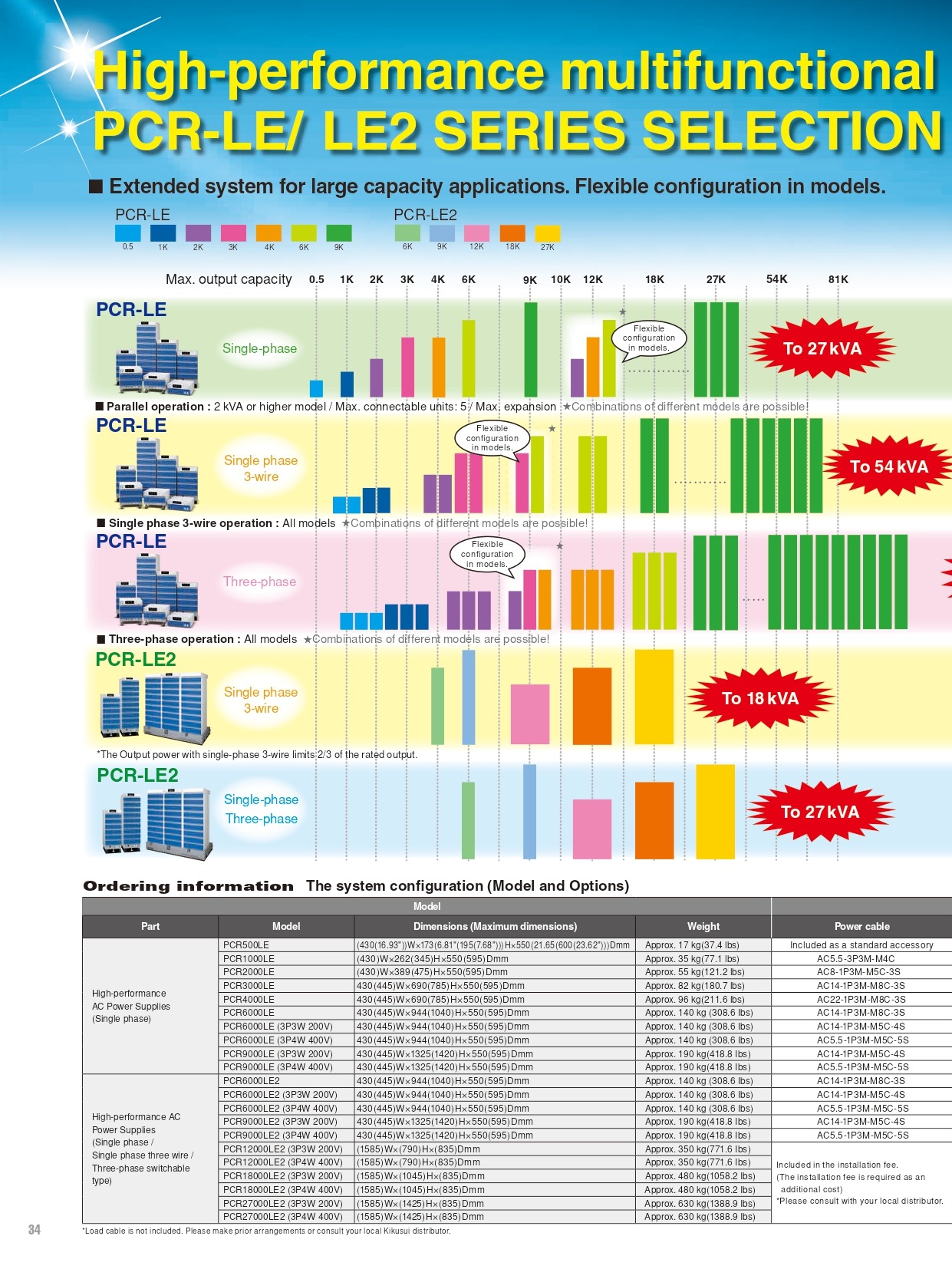

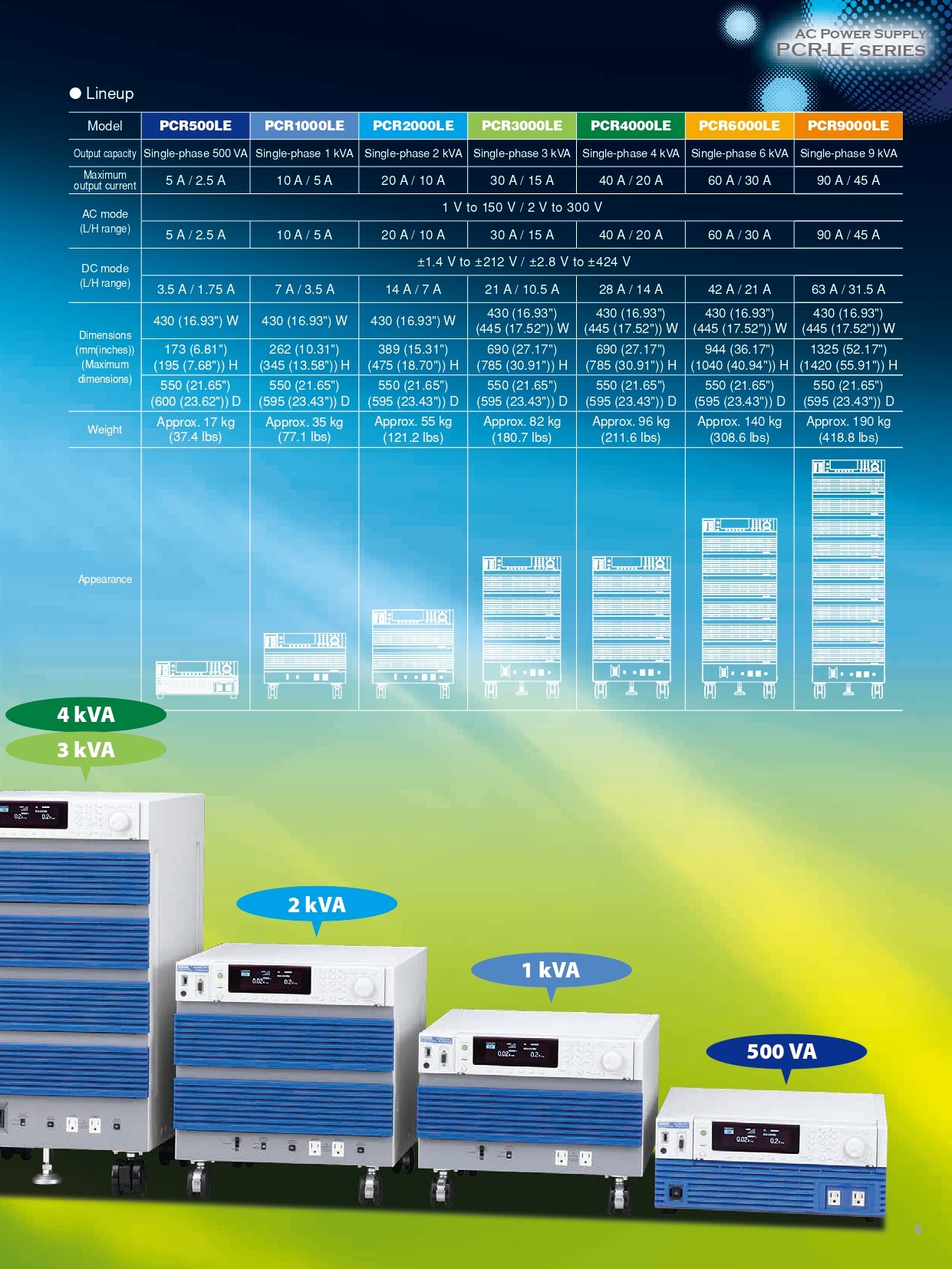

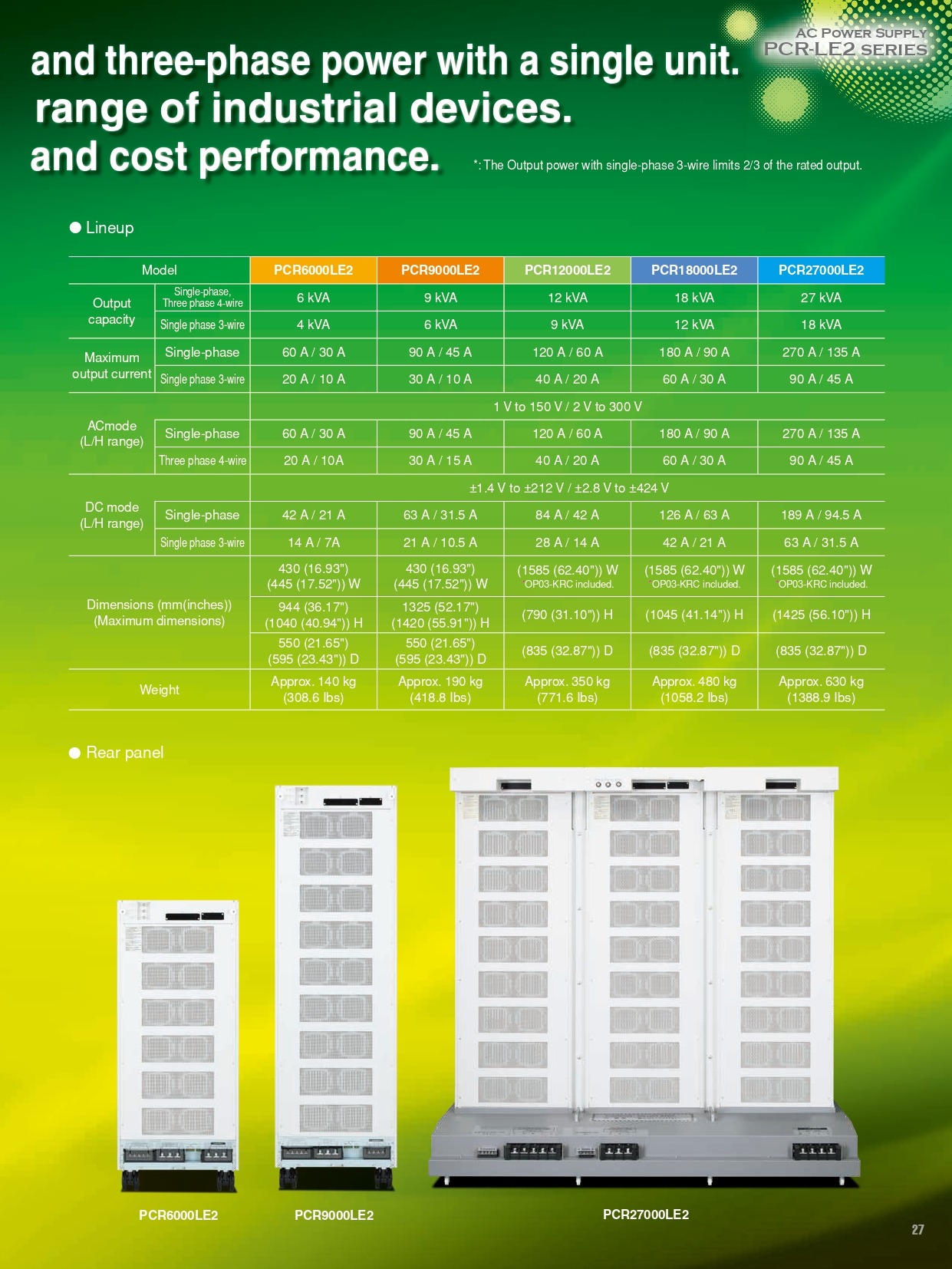

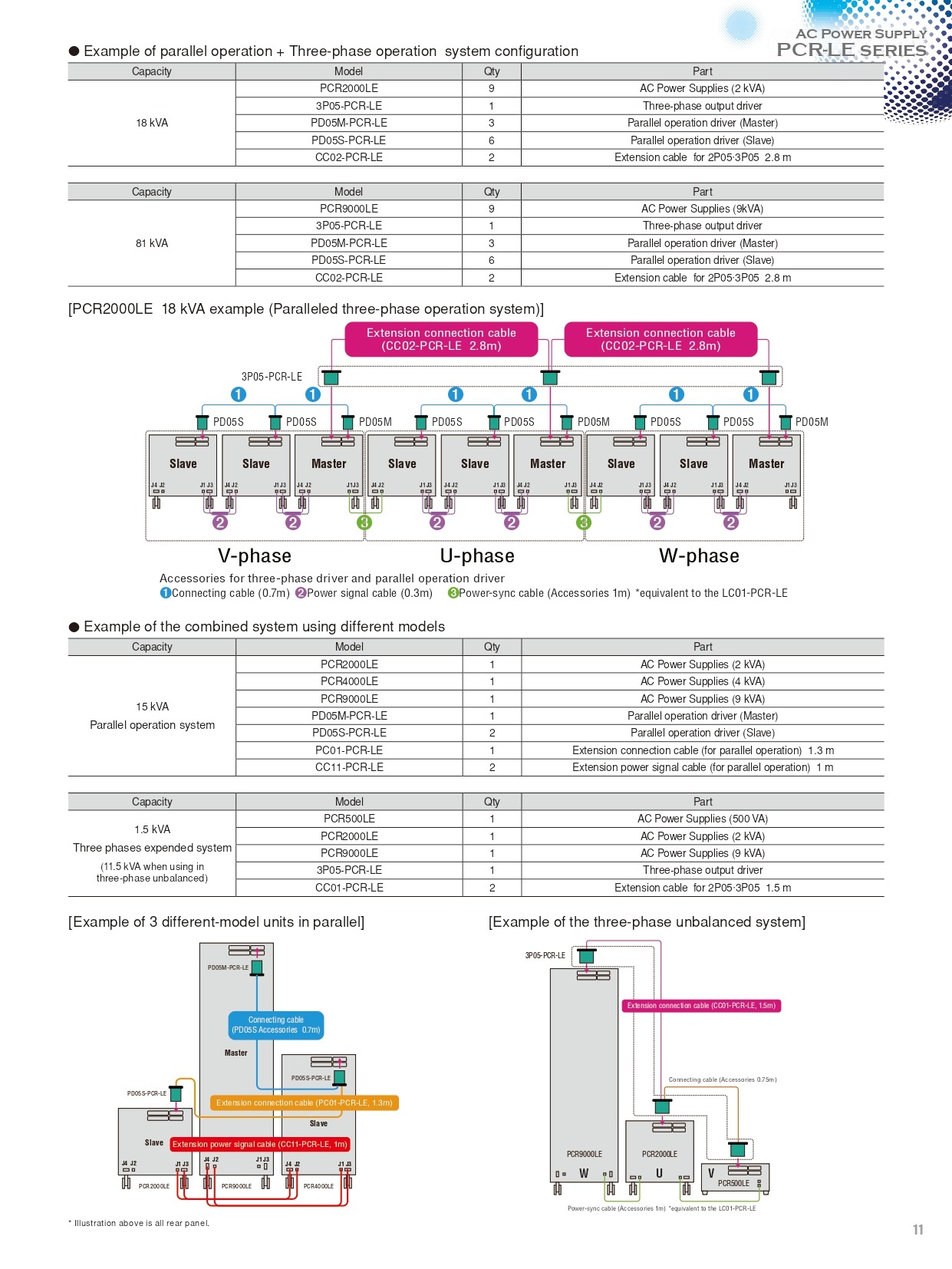

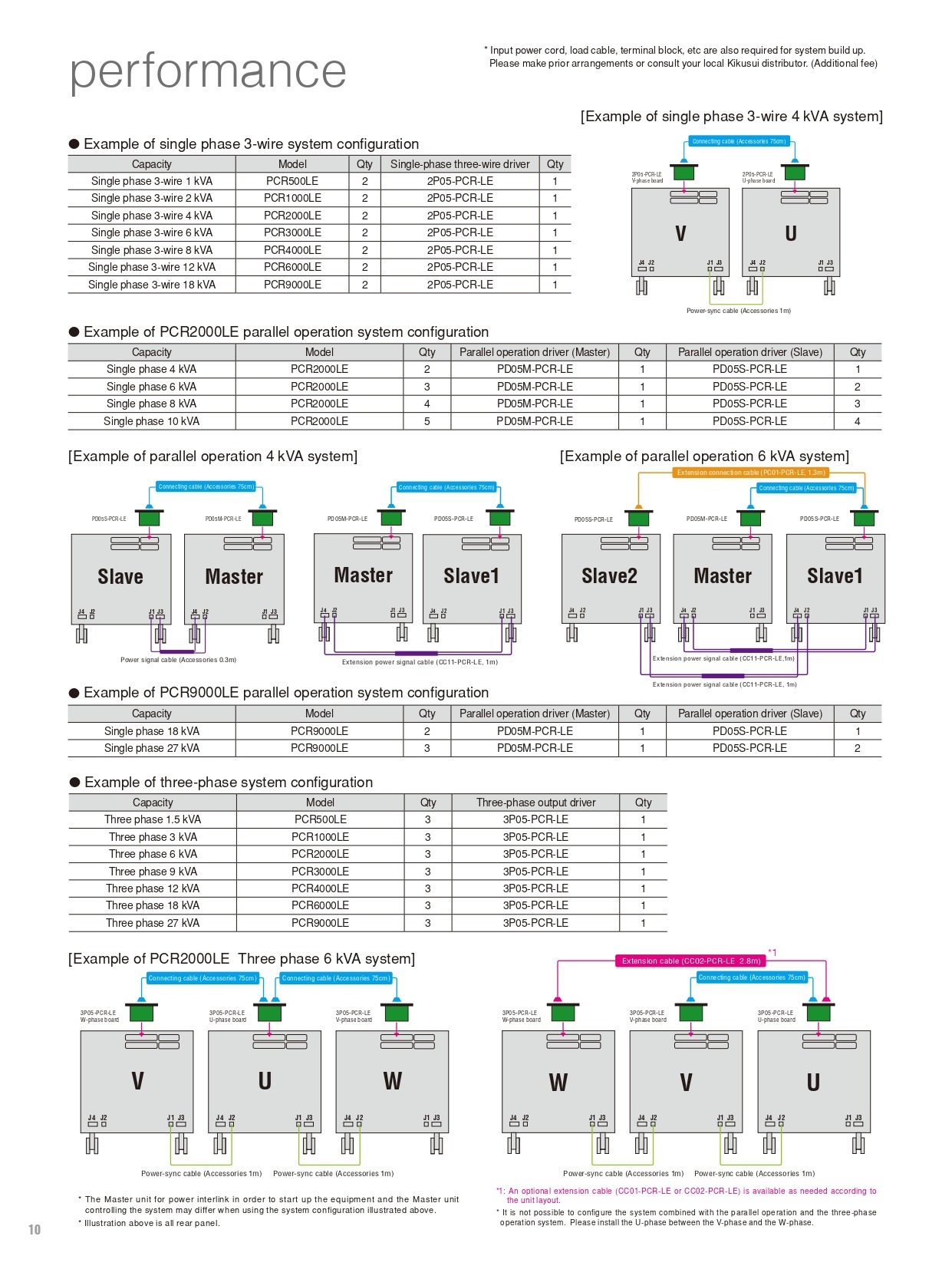

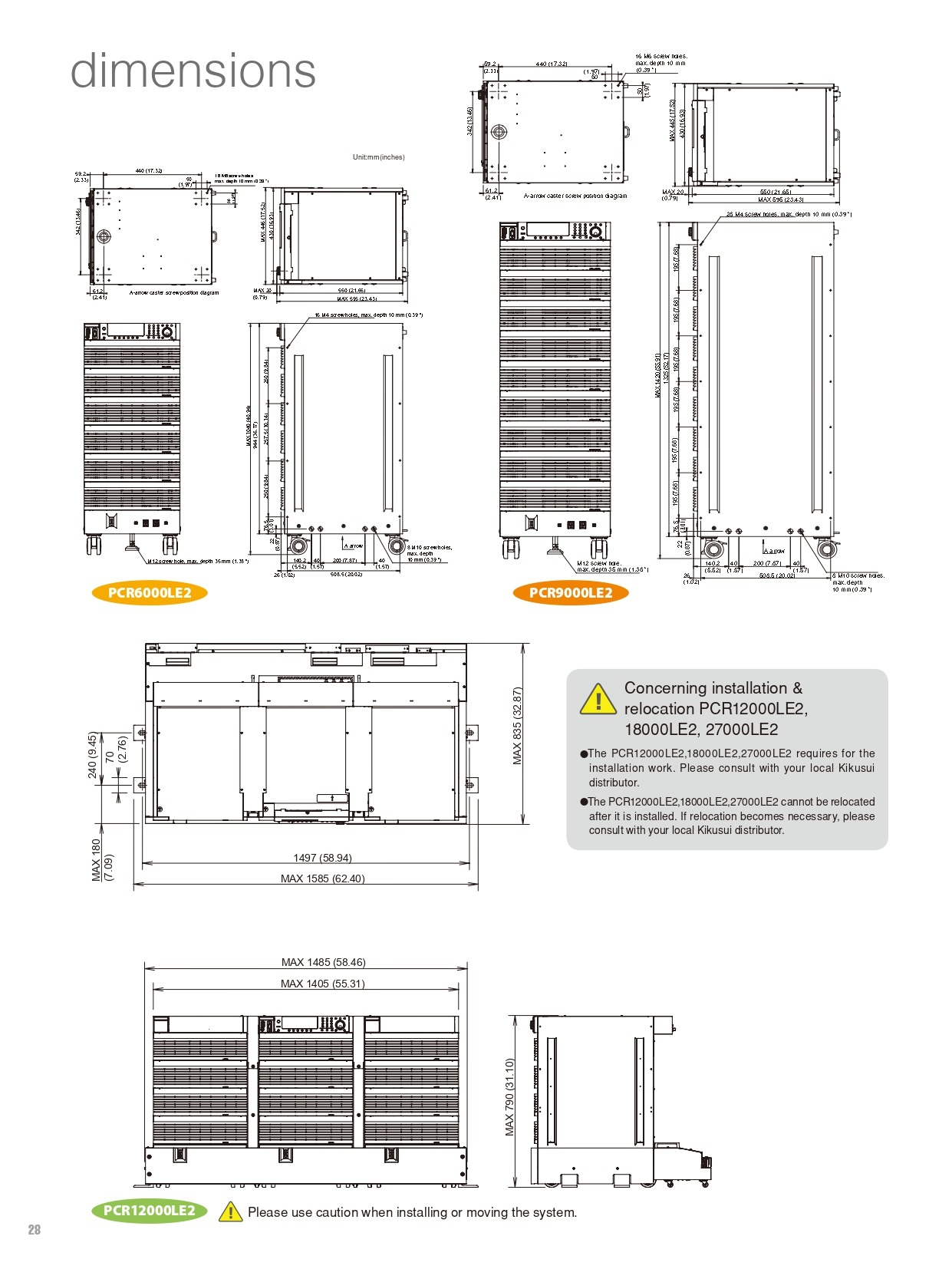

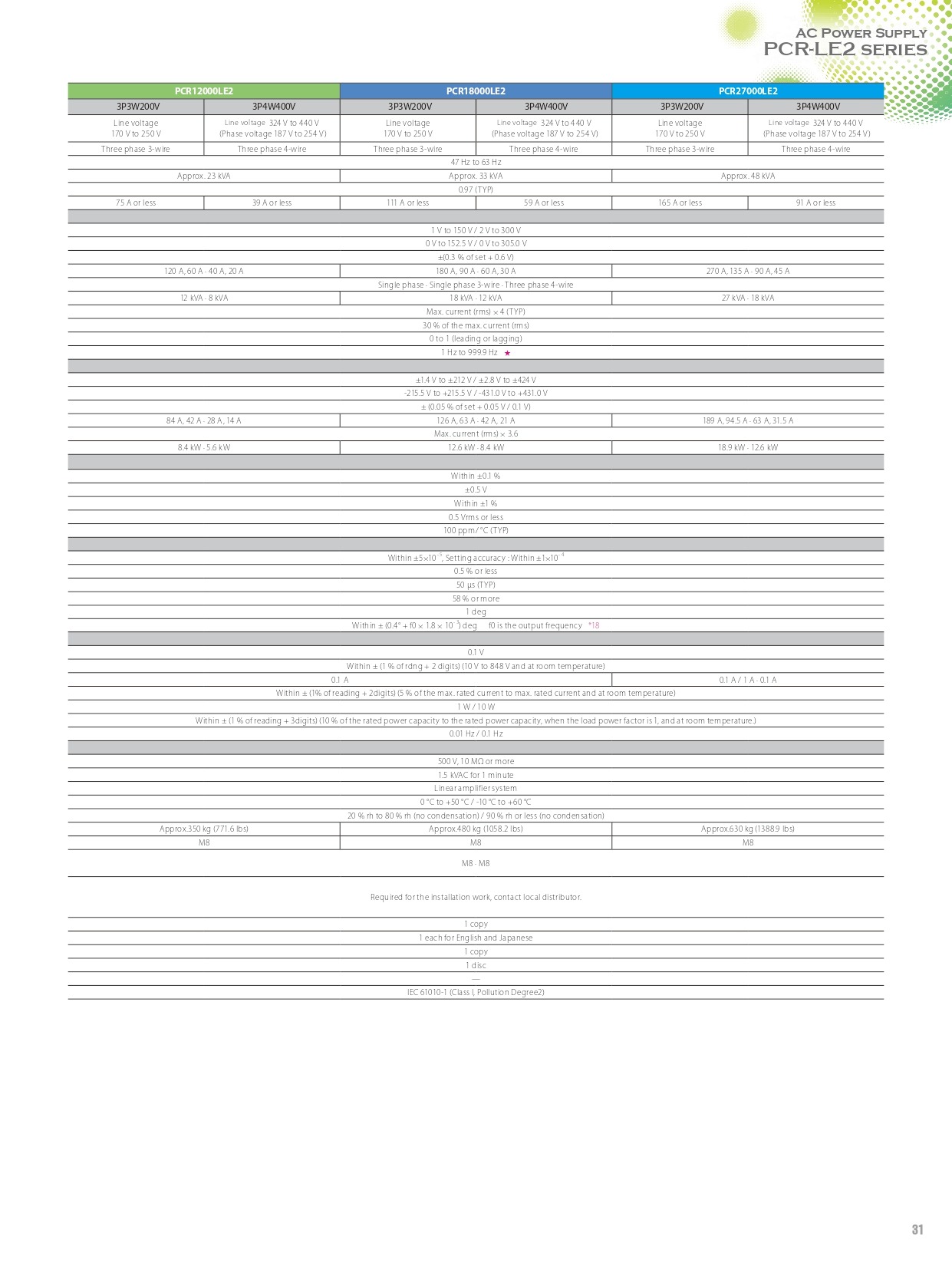

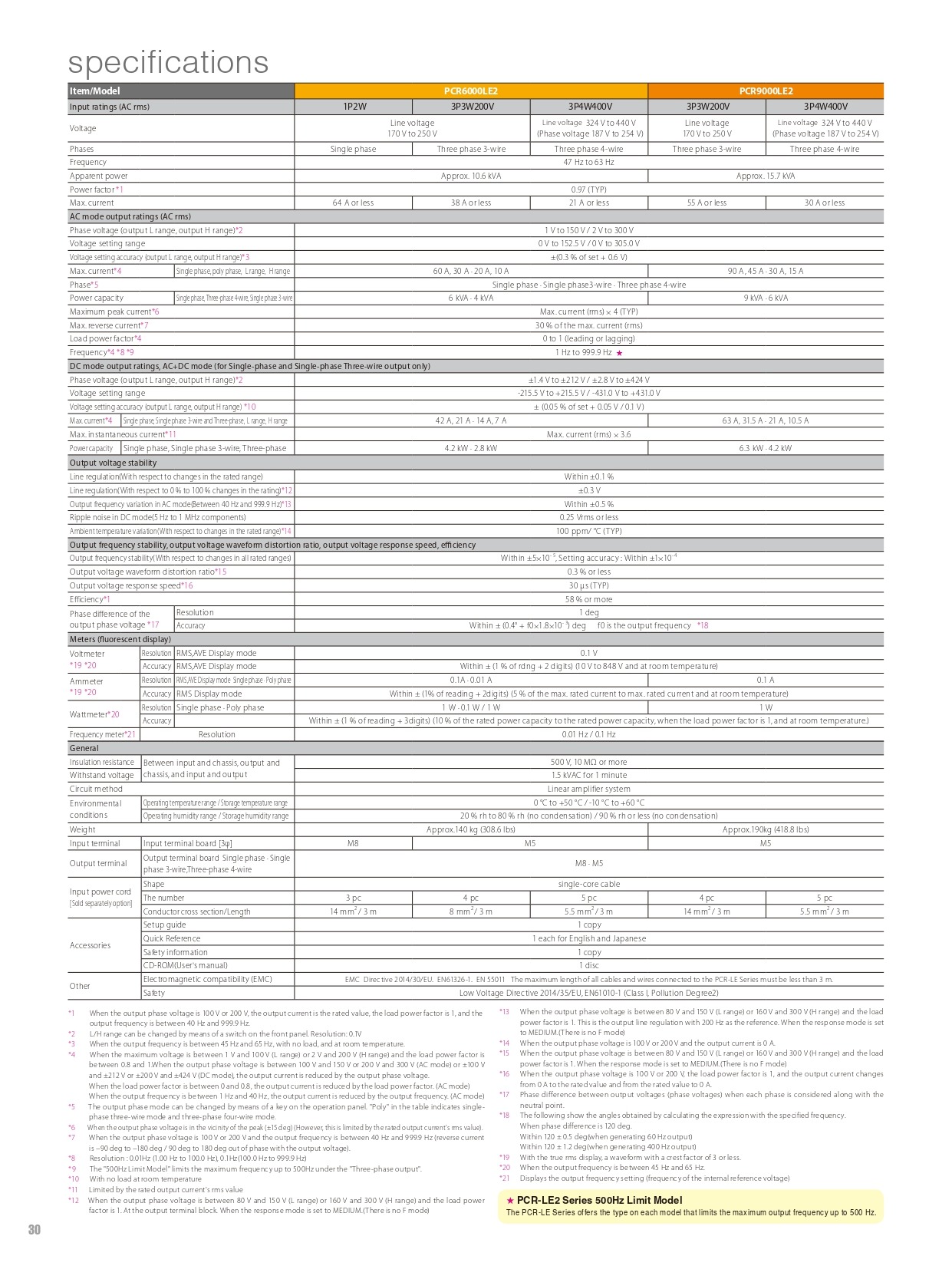

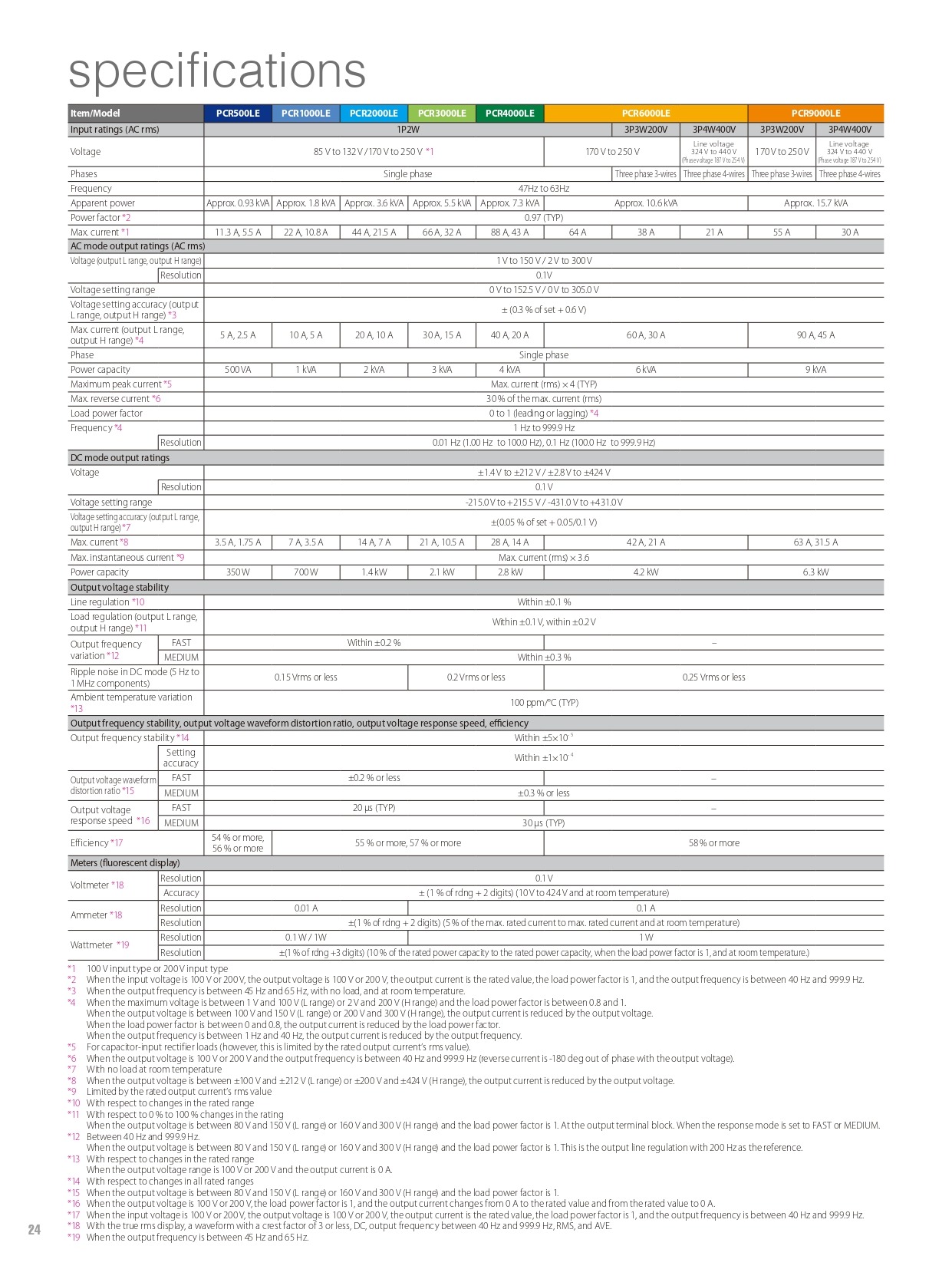

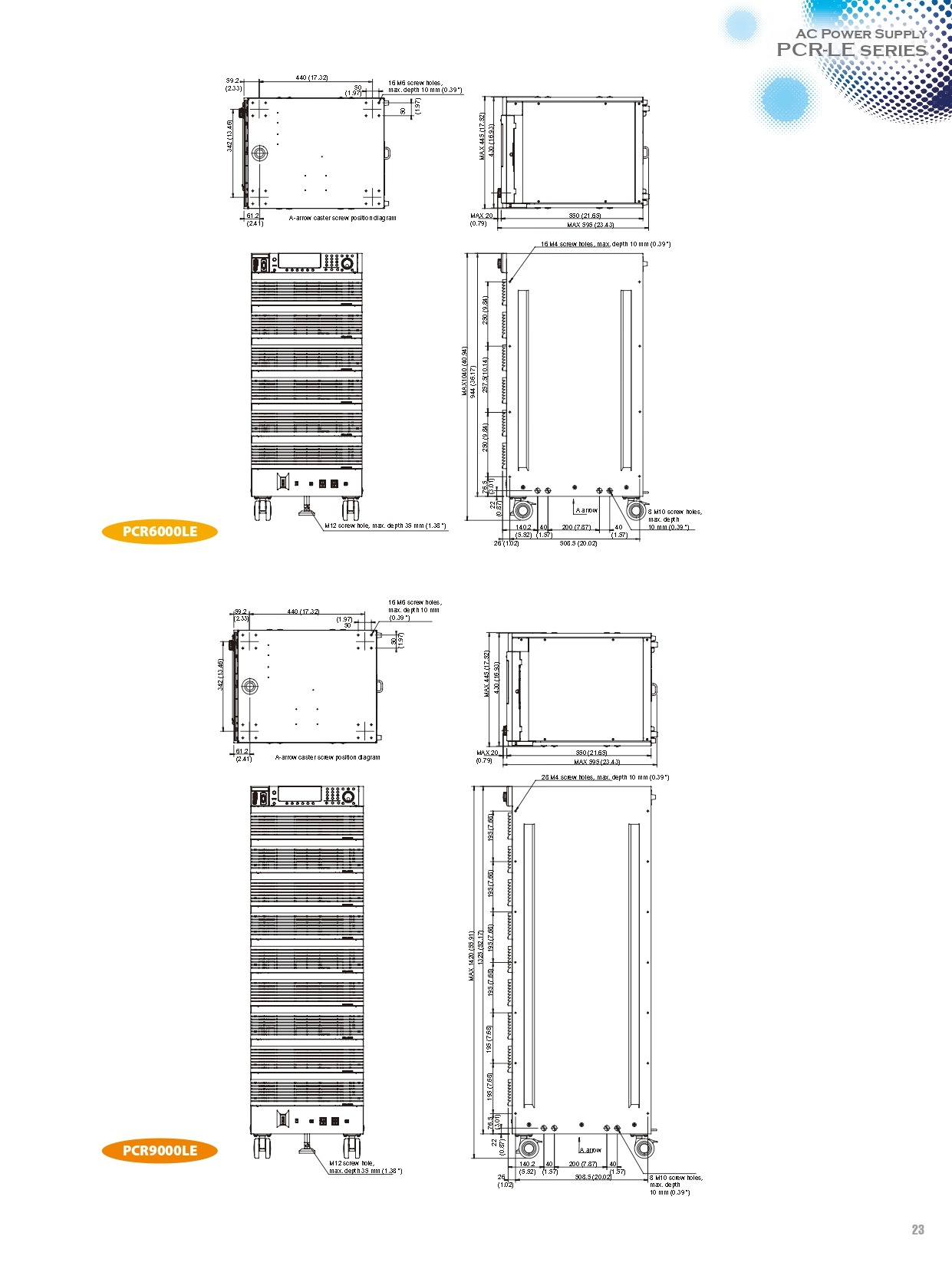

라인 업

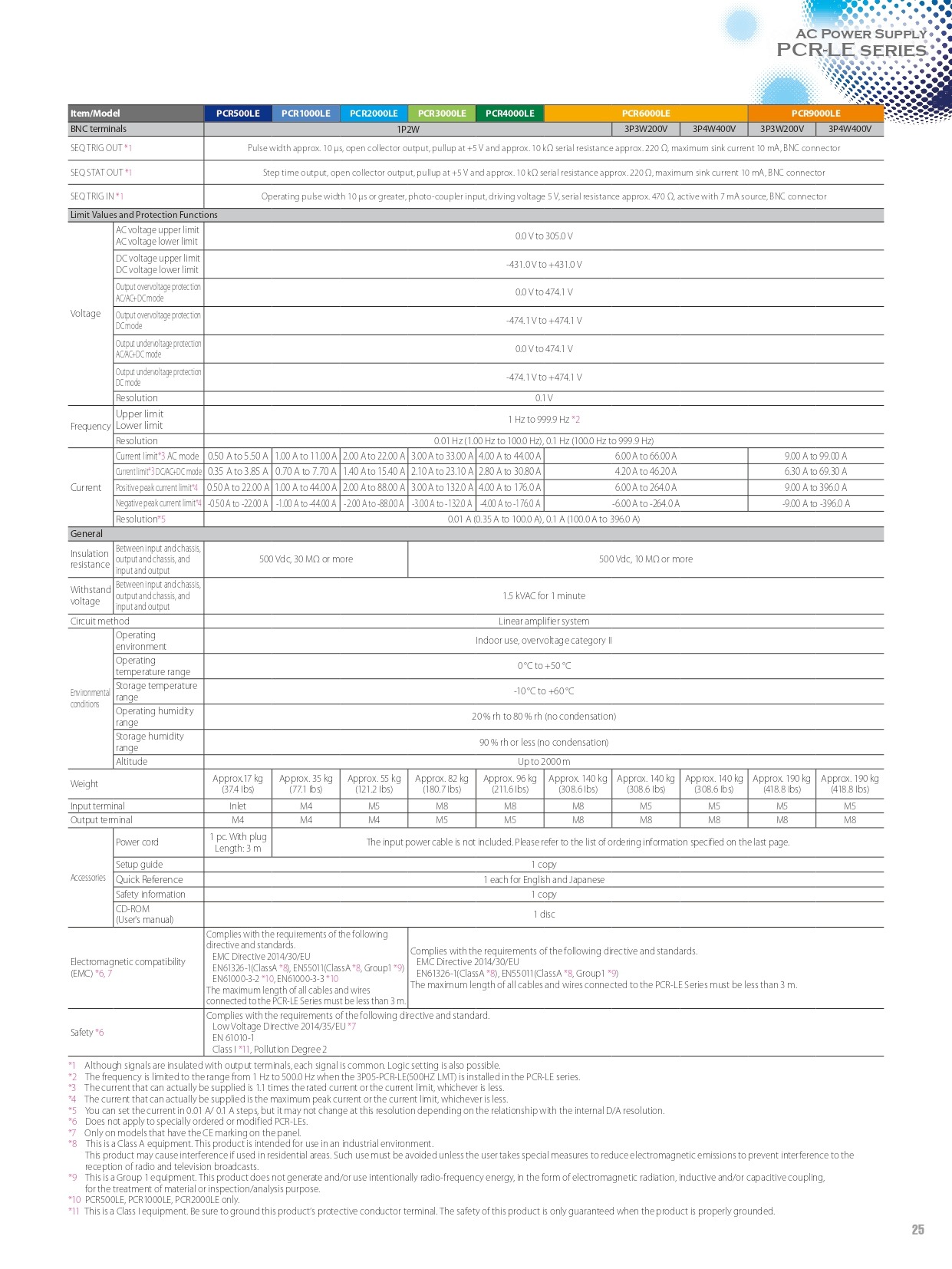

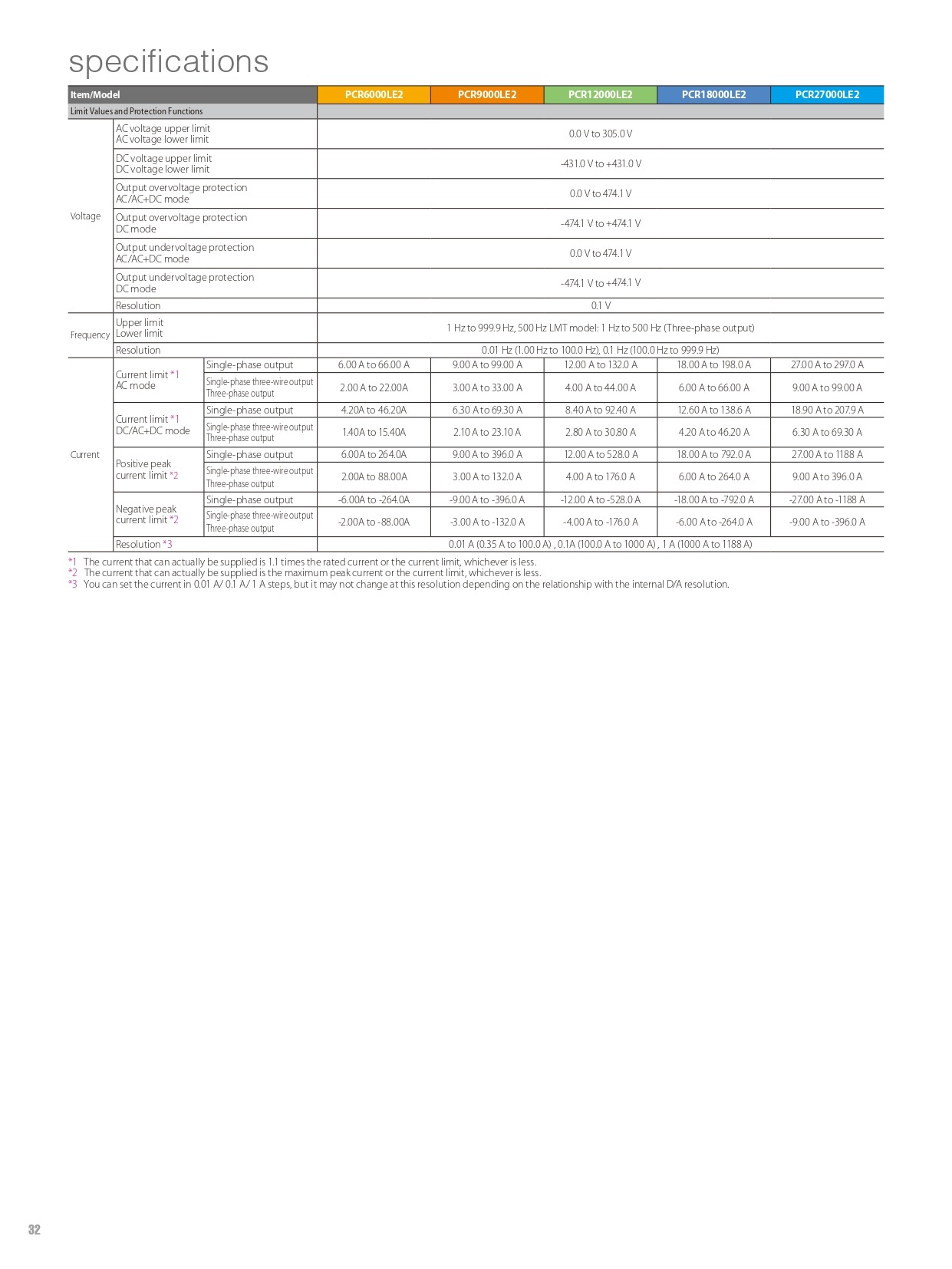

| 모델 | 사양 |
| PCR6000LE2 | 단상6kVA / 단상 3선4kVA / 3상6kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |
| PCR9000LE2 | 단상9kVA / 단상 3선6kVA / 3상9kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |
| PCR12000LE2 | 단상12kVA / 단상 3선8kVA / 3상12kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |
| PCR18000LE2 | 단상18kVA / 단상 3선12kVA / 3상18kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |

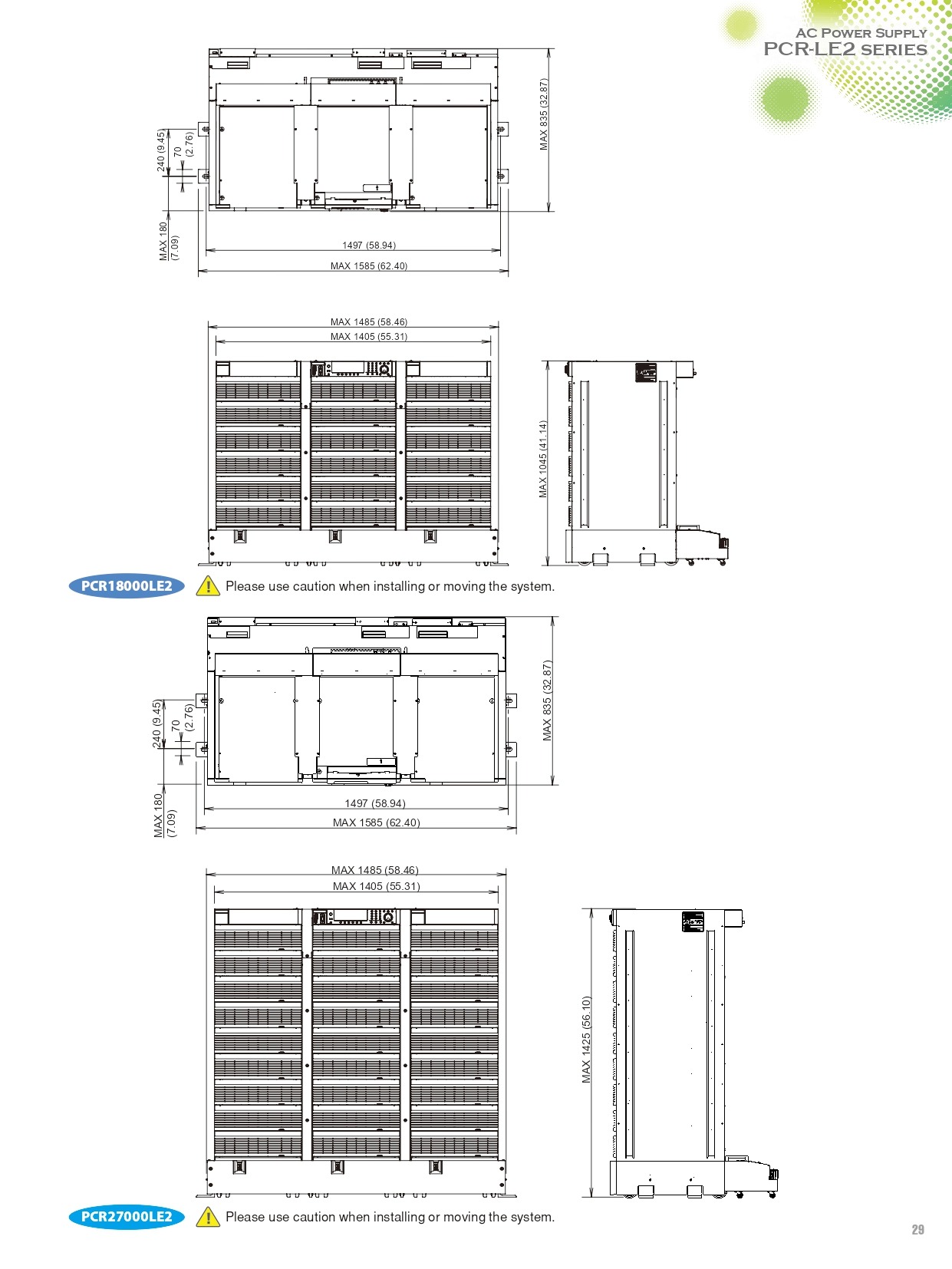

| PCR27000LE2 | 단상27kVA / 단상 3선18kVA / 3상27kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |

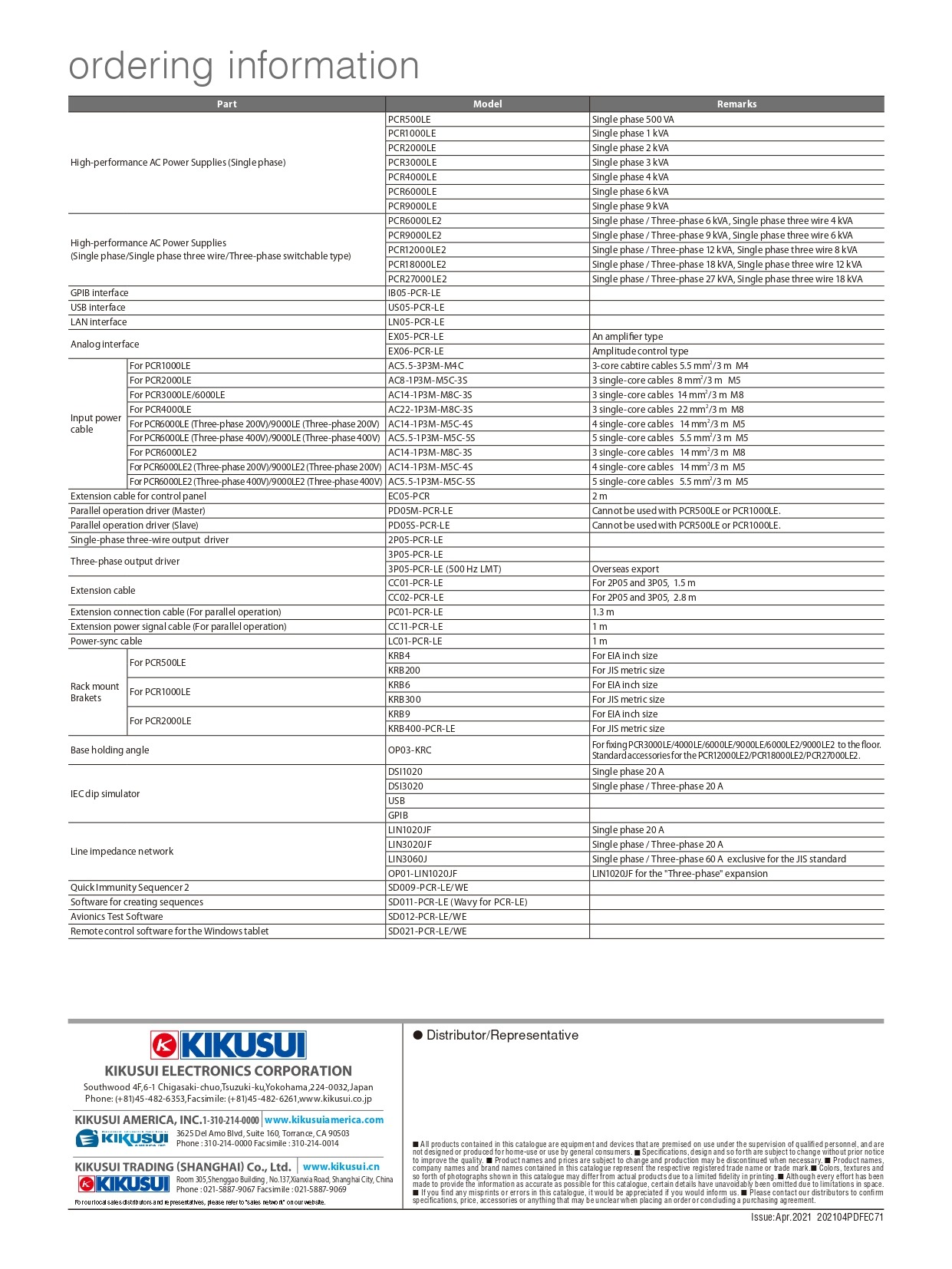

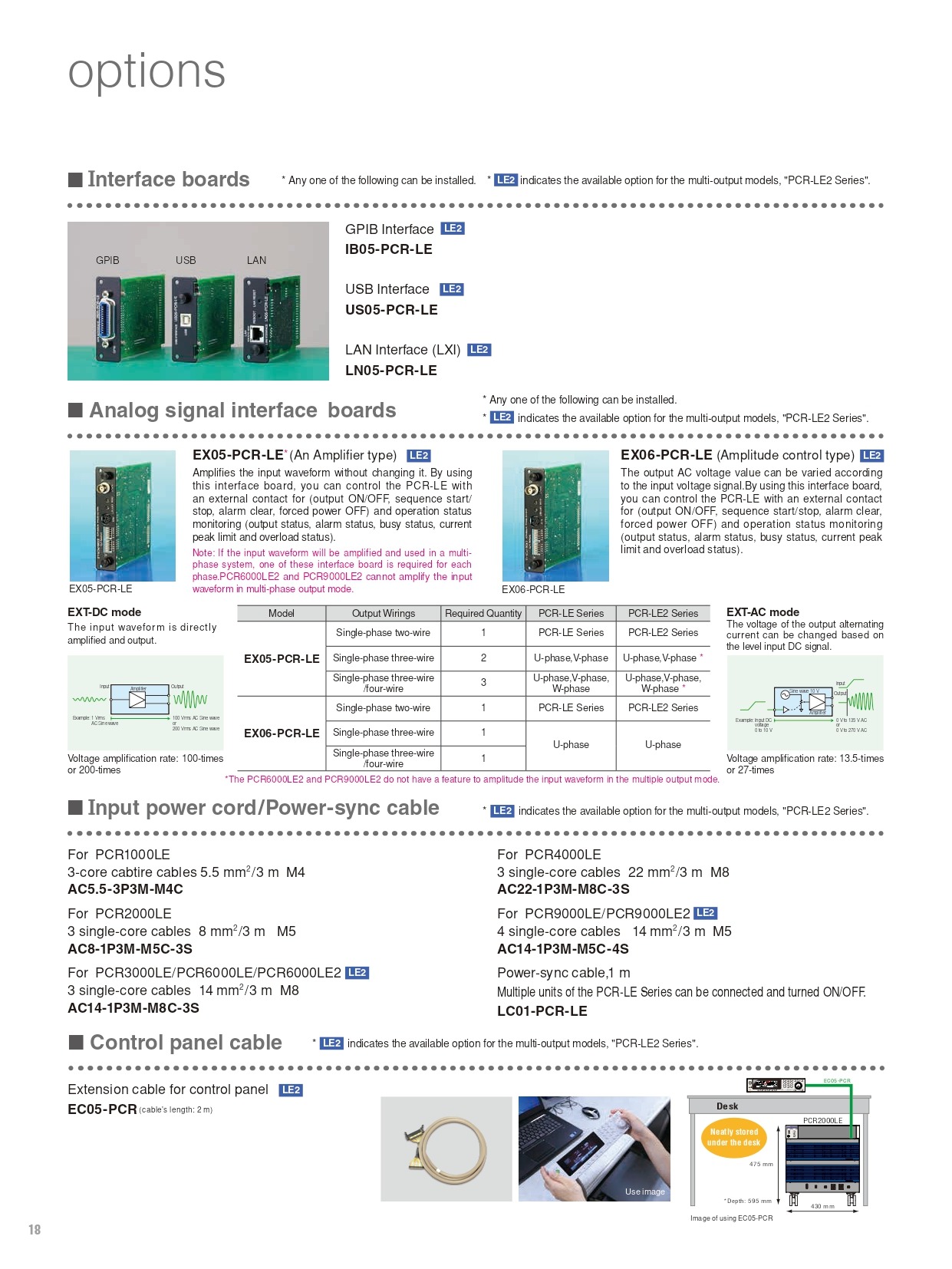

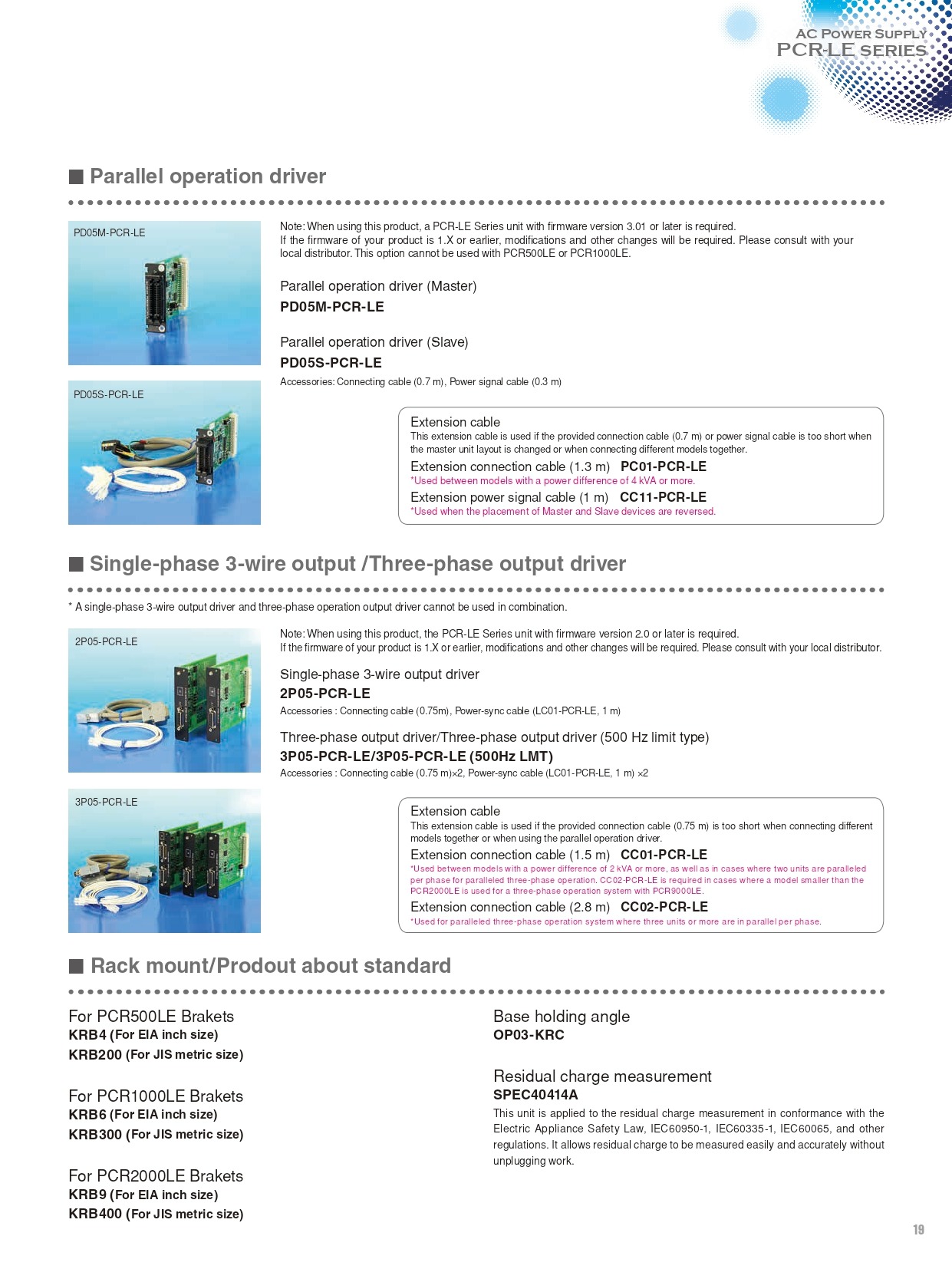

옵션 (관련 제품)

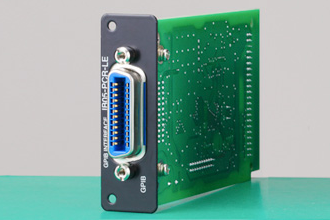

IB05-PCR-LE
GPIB 인터페이스
PCR - LE 시리즈 GPIB 인터페이스

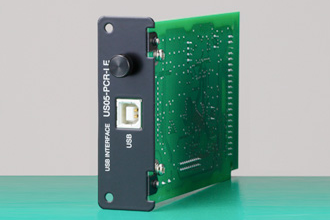

US05-PCR-LE
USB 인터페이스
PCR - LE 시리즈 USB 인터페이스

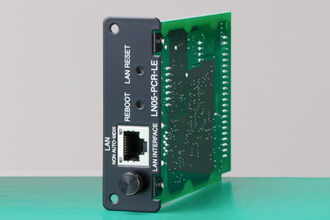

LN05-PCR-LE
LAN 인터페이스
PCR - LE 시리즈 LAN 인터페이스

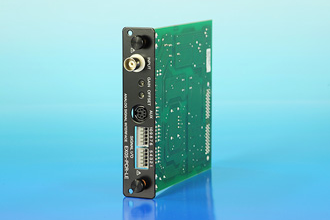

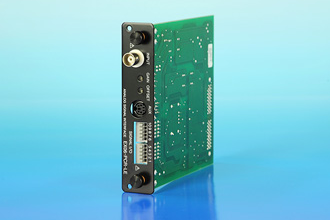

EX05-PCR-LE
외부신호 입력인터페이스
PCR-LE용외부신호 입력인터페이스 (입력 파형을 그대로 증폭하여 출력합니다.)
EX06-PCR-LE
외부신호 입력인터페이스
PCR-LE용외부신호 입력인터페이스 (직류 신호에 따라 출력 교류 전압을 가변 할 수 있습니다.)
LIN1020JF
라인 임피던스 네트워크
단상 2 선으로 라인 임피던스 네트워크 (20A)
LIN3020JF
라인 임피던스 네트워크
단상 2 선 / 3 선 / 삼상 용 라인 임피던스 네트워크 (20A)
LIN3060J
라인 임피던스 네트워크
단상 2 선 / 3 선 / 삼상 용 라인 임피던스 네트워크 (60A)
OP01-LIN1020JF
라인 임피던스 네트워크 옵션
LIN1020JF (라인 임피던스 네트워크) 삼상 확장 장치
DSI1020
IEC 딥 시뮬레이터
IEC 딥 시뮬레이터, 단상 2 선 용, 고속 전압 전환 (상승 시간 1μs ~ 5μs) 전압 강하 (0 %, 40 %, 70 %, 80 %)에 해당
DSI3020
IEC 딥 시뮬레이터
IEC 딥 시뮬레이터, 단상 2 선 / 단상 3 선 / 삼상 3 선 / 삼상 4 선에 대응, 고속 전압 전환 (상승 시간 1μs ~ 5μs) , 전압 강하 (0 %, 40 %, 70 %, 80 %)에 대응, 상 전압 / 선간 전압 강하 시험에 대응, 최대 선간 입력 전압 500V 대응

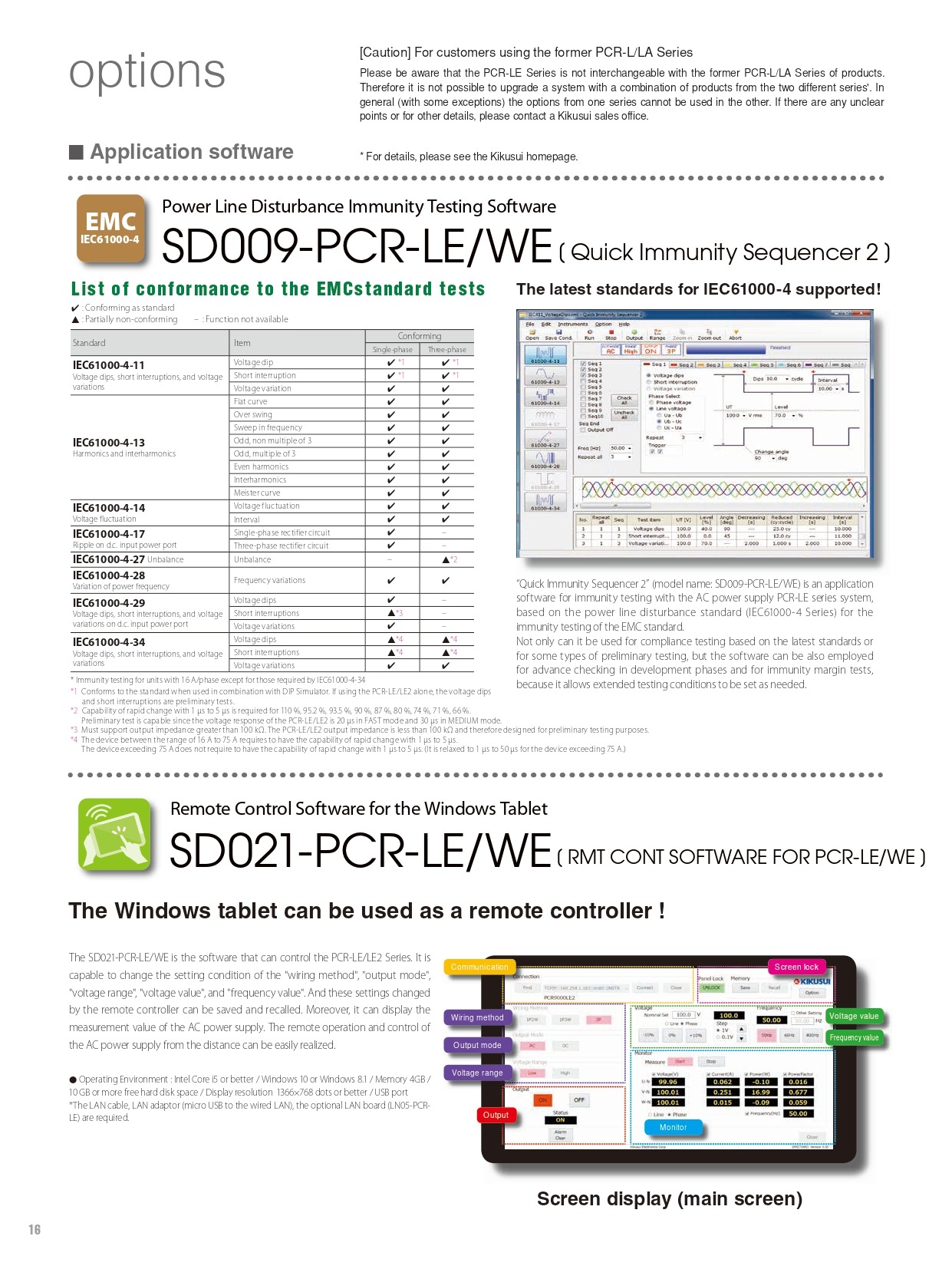

SD009-PCR-LE/WE
전원라인 방해 이뮤니티시험 소프트웨어

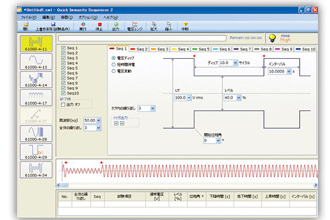

SD009-PCR-LE(Quick Immunity Sequencer 2)는 당사의 다기능 교류전원인 PCR-LE 시리즈를 사용해, EMC 규격의 이뮤니티 시험규격(IEC61000-4 시리즈)중의 전원 방해에 관한 규격에 준한 이뮤니티 시험을 행하기 위한 어플리케이션 소프트웨어입니다. 이 소프트웨어는 최신 규격의 적합시험 또는 일부 예비시험에 사용할 수 있는 것 외에 시험 조건을 확대해 설정할 수 있으므로 개발단계에서의 사전 확정시험이나 이뮤니티의 여유도 시험에도 사용하실 수 있습니다.
*참고 : 이 소프트웨어를 사용하기 위해서는, PCR-LE 펌웨어 버전 2.0 이상이 필요합니다.

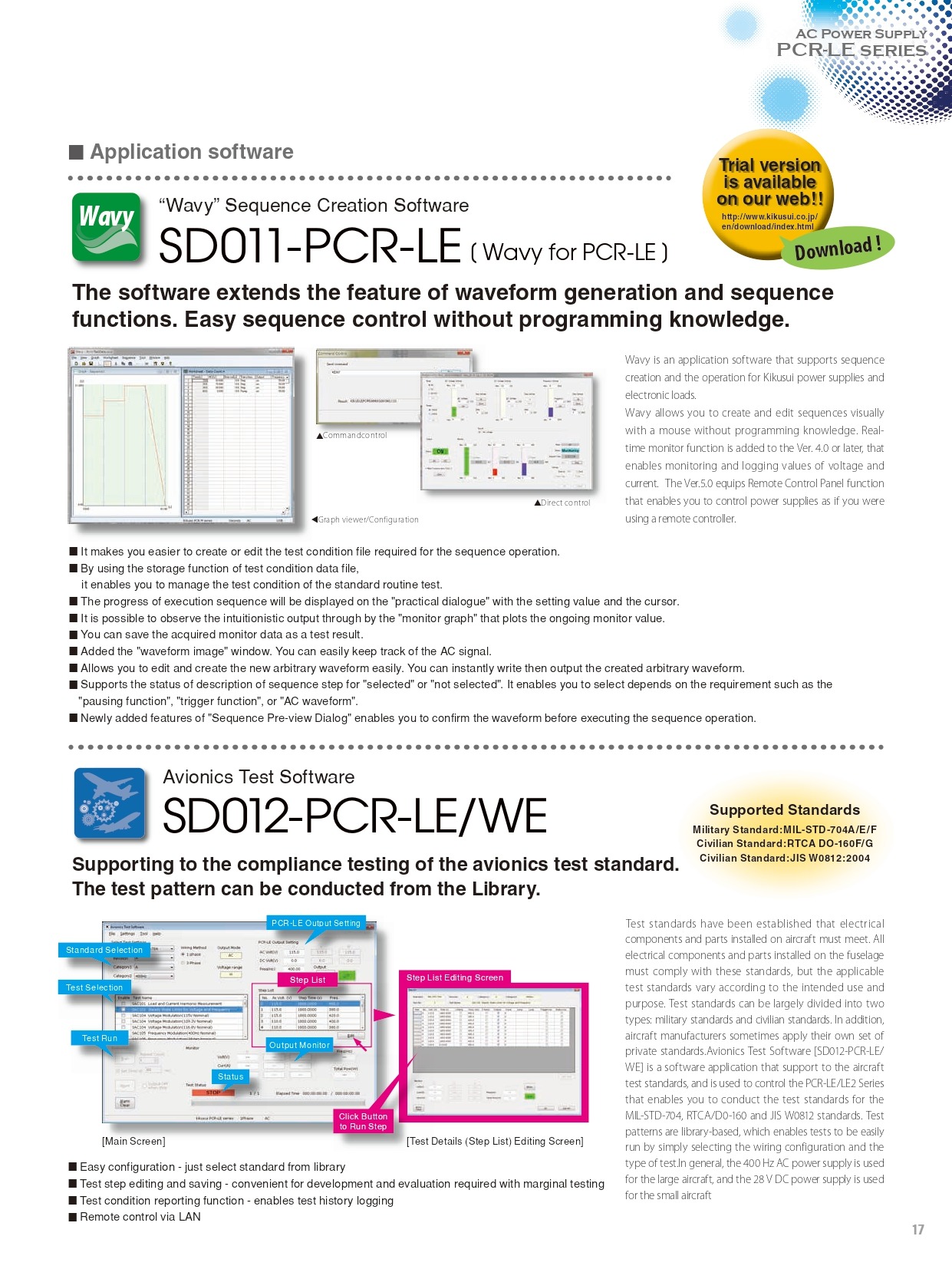

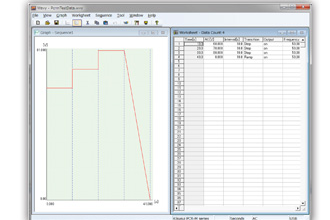

Wavy for PCR-LE (SD011-PCR-LE)
시퀀스 작성 소프트웨어
PCR-LE/LE2 시리즈용시퀀스 작성 소프트웨어

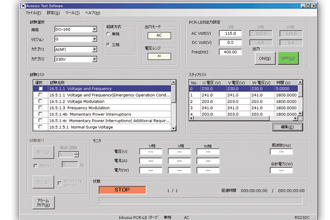

SD012-PCR-LE/WE
에이비오닉스 시험용 소프트웨어
SD012-PCR-LE 'Avionics Test Software(에이비오닉스 시험용 소프트웨어)'는 항공기 탑재 장치의 전원 규격 시험에 대응하는 PCR-LE/LE2 시리즈용 소프트웨어입니다.대응하는 시험 규격은 민간용 규격 'RTCA/DO-160', 'JIS W0812' 및 군사용 규격 'MIL-STD-704'입니다.본 소프트웨어는 각 규격의 시험 패턴을 라이브러리로서 준비하고 있어서 적용하고자 하는 규격의 결선 방식, 시험 항목을 선택하기만 하면 간편하게 시험을 실행할 수 있도록 되어 있습니다.
[주] 본 제품을 사용할 때에는 펌웨어 버전 4.2 이상의 PCR-LE/LE2 시리즈 본체가 필요합니다.
SD021-PCR-LE/WE
Windows 태블릿 용 원격 제어 소프트웨어
Windows 태블릿 용 원격 제어 소프트웨어 PCR-WE / WE2 시리즈 용
AC14-1P3M-M8C-3S
입력 전원 코드
PCR3000LE/6000LE(단상)/6000LE2(단상) 위한 단심 3 개 / 3 m 14 mm2 M8
AC14-1P3M-M5C-4S
입력 전원 코드
PCR6000LE(삼상 3 선), PCR6000LE2(삼상 3 선), 9000LE, 9000LE2, PCR12000WE2R(삼상 3 선)위한 단심 4 개 / 3 m 14 mm2 M5
AC5.5-1P3M-M5C-5S
입력 전원 코드
PCR6000LE(삼상 3 선), PCR6000LE2(삼상 3 선), 9000LE, 9000LE2, PCR6000WE2(삼상 4 선), PCR12000WE2(삼상 4 선)위한 단심 5 개 / 3 m 5.5 mm2 M5

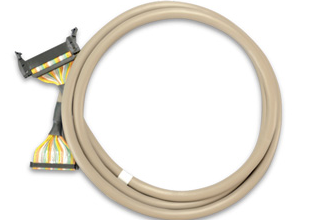

EC05-PCR
컨트롤 패널 연장 케이블
PCR - LE 시리즈 컨트롤 패널 연장 케이블 2m
기쿠수이 KIKUSUI PCR27000LE2 고기능교류안정화전원
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
개요
PCR-LE2 시리즈는 PCR-LE 시리즈를 기본으로 해서 본 기기 1대로 단상 출력/단상 3선 출력/삼상 출력을 패널 조작 변환해서 사용할 수 있는 모델입니다.
PCR-LE 시리즈와 마찬가지로 기본 성능을 집약해서 파워 유닛부를 PCR-LE 시리즈와 공통화함으로써 단상/단상 3선/삼상을 개별적인 시스템으로 설비하는 것보다 변환 설정이 용이하고 공간을 효과적으로 활용할 수 있습니다.
6kVA, 9kVA, 12kVA, 18kVA, 27kVA의 5가지 모델을 구비하고 있습니다.
특징
○ 와이드한 출력 레인지. 직류 출력도 가능
- 출력 정격전압(AC): 1 to 300V
- 출력 정격 주파수: 1 to 999.9Hz
- 출력 정격전압(DC): ± 1.4 to ± 424V
또한 DC 출력과 AC+DC 출력이 가능합니다. 화학과 물리 등의 폭넓은 분야에서 사용할 수 있습니다.
○ 레스폰스 선택
부하 조건이나 용도에 따라 내부 앰프계의 레스폰스(응답속도)를 선택할 수 있습니다.
- 통상 속도(MEDIUM): 각종 전원 환경시험에
- 높은 안정(SLOW): EMC시험 사이트용 공급 등에
○ 전원라인 이상 시뮬레이션
AC모드로 사용하고 있을 경우에 PCR-LE시리즈의 출력을 정전, 전압 강하(DIP), 전압 상승(POP)시켜 전원라인의 이상 시뮬레이션을 할 수 있습니다. 스위칭 전원이나 전자기기 등의 시험에 사용할 수 있습니다.
○ 각종 계측기능
출력의 실효값 전압/전류, 피크 전압/전류, 유효 전력/피상 전력, 역률을 측정할 수 있습니다. 출력전류의 고조파 해석(40차까지)이 가능합니다.
○ 시퀀스기능
출력전압/주파수/파형을 시간의 경과와 함께 변화시킬 수 있으며, 전원 환경시험을 자동화 할 수 있습니다. AC 출력 이외에 DC 출력이나 AC ＋ DC 출력의 시퀀스도 가능합니다. 0.1ms 분해능 설정을 할 수 있으며, 개시 위상의 설정, 위상 급변, 점프기능, 포즈기능도 탑재하였습니다.
○ 센싱, 레귤레이션 어저스트
부하 기기가 떨어진 장소에 설치되어 있을 경우에도 전압 강하를 보정해 부하단(負荷端)에서의 전압(실효값)을 안정화할 수 있습니다. 센싱에는 하드 센싱과 소프트 센싱이 있습니다. 부하 조건이나 사용 용도에 따라 구분해 사용할 수 있습니다.
○ 출력전류 제어
트립동작의 (시간・연속) 선택 가능한 전류 리밋 기능으로 출력전류(실효값)를 일정하게 제어해 연속 운전동작을 할 수 있습니다. 전설기기(분전반, 차단기, 배선기기 등)을 안정된 조건으로 통전시험할 수 있습니다.
○ 환경보호기능(절전기능)
- 슬립기능
일정시간 출력하지 않으면 파워장치가 휴지상태로 되어 전력 소비를 억제할 수 있습니다.
- 에너지 절약 운전기능
공급 부하에 따라 필요한 파워장치만을 운전시키는 에너지 절약 운전기능이 있습니다.
○ 외부 통신
RS232C(표준 장비). 옵션으로 GPIB, USB, LAN으로 리모트컨트롤 할 수 있습니다. LAN에 대해서는 LXI 규격에 대응하고 있으므로 코스트 퍼포먼스가 높은 시스템 구성이 가능합니다.
○ 메모리기능
본체 메모리에 출력 주파수, 전압(AC/DC), 일주기의 파형 데이터를 저장할 수 있는 파형 뱅크 설정을 합계 99개 저장할 수 있습니다.
또한 USB 메모리에 본체 메모리 내용, 패널 설정, 전원라인 이상 시뮬레이션, 시퀀스 데이터를 저장할 수 있습니다.
○ 규격 대응
IEC61000-3 및 4시리즈 규격 적합시험 시스템에 사용할 수 있습니다. 옵션으로 어플리케이션 소프트웨어도 준비되어 있습니다. 상세사항은 맺음말을 참조하십시오.
○ 프런트 패널이 리모컨에
프런트 패널이 탈착 가능합니다. 옵션인 제어판 연장 케이블(옵션：EC05-PCR)로 리모컨으로서 이용할 수 있습니다.
○ 역조류를 동반하는「계통연계시험」에
계통연계 기술요건 가이드라인 준거
*모의한 역조류 전력은 전부 내부에서 소비되어 계통으로의 역조류는 없습니다.
○ 장치구조에 의한 뛰어난 메인터넌스성
PCR-LE시리즈는 장치구조입니다. 파워장치는 1kVA 단위로 유지보수(교환 등)가 가능합니다.
○ 그 밖의 기능
- 출력 임피던스 측정
- 고조파 측정
- 소프트 스타트(상승시간 컨트롤)
- 내부 Vcc 고정
라인 업
| 모델 | 사양 |
| PCR6000LE2 | 단상6kVA / 단상 3선4kVA / 3상6kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |
| PCR9000LE2 | 단상9kVA / 단상 3선6kVA / 3상9kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |
| PCR12000LE2 | 단상12kVA / 단상 3선8kVA / 3상12kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |
| PCR18000LE2 | 단상18kVA / 단상 3선12kVA / 3상18kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |
| PCR27000LE2 | 단상27kVA / 단상 3선18kVA / 3상27kVA, 교류 1 〜 300V、1 〜 999.9Hz、직류+/-1.4 〜 +/-424V、외부 신호 입력 대응, 가능 |
옵션 (관련 제품)
IB05-PCR-LE
GPIB 인터페이스
PCR - LE 시리즈 GPIB 인터페이스
US05-PCR-LE
USB 인터페이스
PCR - LE 시리즈 USB 인터페이스
LN05-PCR-LE
LAN 인터페이스
PCR - LE 시리즈 LAN 인터페이스
EX05-PCR-LE
외부신호 입력인터페이스
PCR-LE용외부신호 입력인터페이스 (입력 파형을 그대로 증폭하여 출력합니다.)
EX06-PCR-LE
외부신호 입력인터페이스
PCR-LE용외부신호 입력인터페이스 (직류 신호에 따라 출력 교류 전압을 가변 할 수 있습니다.)
LIN1020JF
라인 임피던스 네트워크
단상 2 선으로 라인 임피던스 네트워크 (20A)
LIN3020JF
라인 임피던스 네트워크
단상 2 선 / 3 선 / 삼상 용 라인 임피던스 네트워크 (20A)
LIN3060J
라인 임피던스 네트워크
단상 2 선 / 3 선 / 삼상 용 라인 임피던스 네트워크 (60A)
OP01-LIN1020JF
라인 임피던스 네트워크 옵션
LIN1020JF (라인 임피던스 네트워크) 삼상 확장 장치

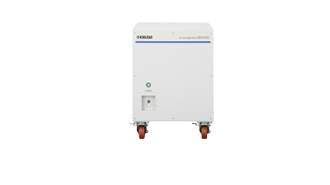

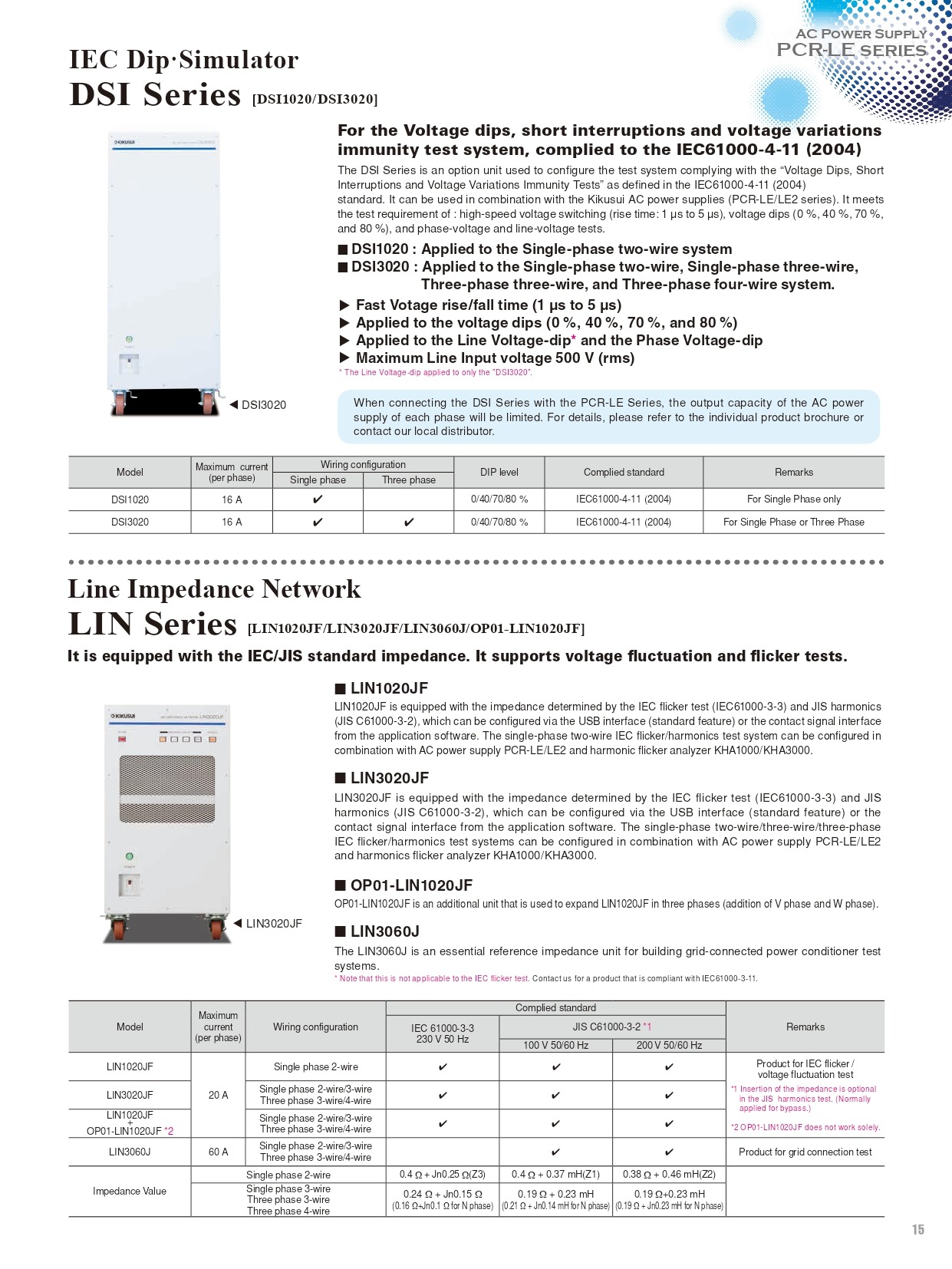

DSI1020
