DRUCK 드럭 PACE 5000E & 6000E 고정밀 자동 압력 컨트롤러 ☆ 가격문의
111,111원

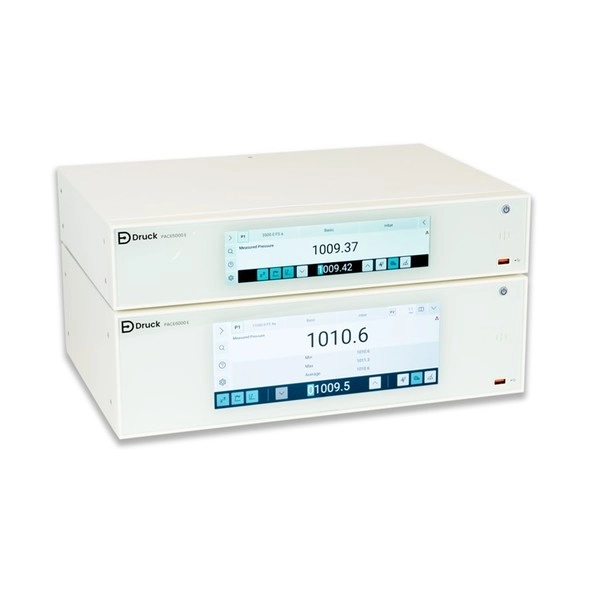

DRUCK PACE 5000E & 6000E 고정밀 자동 압력 컨트롤러
DRUCK PACE 5000E & 6000E Modular Pressure Controllers
- 세계 최고의 고속 압력 컨트롤 및 정밀 측정
- 압력 컨트롤 모듈 교체 방식
- 단일/이중 압력 모듈 사용 및 듀얼 컨트롤 가능
- 더 커진 표시 화면과 사용자 친화적 인터페이스
- 빨라진 제어 속도
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
드럭 ・ DRUCK
PACE 5000E & 6000E
고정밀 자동 압력 컨트롤러
PACE 5000E & 6000E Modular Pressure Controllers
동일한 시장 선도적 성능, 향상된 사용성
Druck의 PACE5000E/6000E는 기존 PACE5000/6000 섀시를 대체하는 단일/듀얼 채널 압력 컨트롤러입니다.
새로운 PACE5000E/6000E는 PACE 포트폴리오의 시장 선도적 성능을 계속 제공하여 장기적인 안정성, 제어 안정성 및 속도를 보장합니다.
업데이트된 섀시는 기존 제어 모듈, SCPI 명령어와 완전히 호환되며, 전작과 동일한 연결 위치 및 차원을 유지합니다.
PACE5000E/6000E는 완전 디지털 제어를 통해 높은 제어 안정성과 높은 슬루 레이트를 제공하며, 디지털 특성화된 압력 센서는 최신 세대의 피에조 저항형 및 TERPS 장치와 관련된 품질, 안정성, 높은 대역폭 및 정밀도를 제공합니다.
타사와의 비교 테스트에서 압도적인 성능 입증 (PACE5000E)
✅동일 파라미터에서 50% 이상 더 빠른 속도
✅제어 안정성 최소 3배 더 우수함
✅정확성 우월
"장비의 성능이 제시된 사양에 부합하여 고객의 최소 기대치 충족!"
특징
- 섀시 및 교환 가능한 제어 모듈 선택
- 단일, 이중 또는 자동 범위 제어 모듈 구성
- 고속 압력 제어 – 300CC*를 5초 만에 충전 (* 고객 구성에 따라 차이가 발생할 수 있습니다.)
- 최대 210bar(3000psi/21MPa) 게이지 및 절대압
- 교정된 온도 범위에서 0.001% FS의 정밀도
- 정확도 2, 3.5bar a 0.0004% RDG + 0.0027% FS 8-71 bar a 0.0011% RDG + 0.0026% FS
- 0.001% FS의 장기 안정성
- 기압 기준 옵션
- Druck의 새로운 고유한 피에조 저항 및 TERPS 압력 센서 기술을 사용
- 28개의 선택 가능한 압력 단위 및 4개의 사용자 정의 단위
- 스위치 테스트, 누출 테스트, 테스트 프로그램, 파열 테스트, 아날로그 출력 및 무전압 접점 옵션
- 항공 옵션
- 부정 압력 게이지 교정 기본 포함
- 고해상도 컬러 터치 스크린 작동
- 직관적인 아이콘 작업 기반 메뉴 구조
- 소프트웨어 패키지와 호환
- RS232, IEEE 연결, 이더넷 및 USB 기본 제공
본체
5000E 본체
- 단일 채널 압력 컨트롤러 섀시
- 사용이 간편한 컬러 터치 스크린 디스플레이
- 교체 가능한 PACE CM 컨트롤 모듈과 함께 벤치톱 또는 랙 마운트형 압력 컨트롤러로 사용 가능
- 기본, 사전 설정, 분할 기능을 표준으로 갖춘 직관적인 작업 중심 메뉴
- 스위치 테스트, 누출 테스트, 파열 테스트, 테스트 프로그램, 아날로그 출력 및 전압 무접점 접점이 옵션으로 제공
- 다국어 지원 – 특정 요구사항에 맞게 추가 언어를 쉽게 번역 및 다운로드 가능
- RS232, IEEE 연결, 이더넷 및 USB를 기본으로 제공
6000E 본체
- 이중 채널 압력 컨트롤러 섀시
- 두 개의 PACE CM 컨트롤 모듈 장착 - 단일, 자동 범위 조정 또는 동시 이중 압력 제어 모드에서 사용 가능
- 항공용 옵션으로 항공 단위에서 완전한 제어 가능
- 모듈 압력 범위 비율 제한 없음
리크 테스트
리크 테스트는 기기에 연결된 외부 시스템에 테스트 압력을 가하여 리크로 인한 압력 변동의 크기를 측정합니다. 이 어플리케이션은 테스트 압력과 체류 시간을 설정하여 테스트 압력 및 리크 테스트 기간 동안 발생할 수 있는 단열 효과를 제거합니다. 완료되면 디스플레이에 시작 압력, 종료 압력, 압력 변화 및 리크율이 표시됩니다.
파열 테스트
파열 테스트는 주로 압력 파열 디스크를 테스트하기 위해 설계된 PACE 시리즈용 어플리케이션입니다. 파열 테스트 옵션은 압력을 제어적으로 증가시키고, 장치가 파열되거나 파열이 발생하는 정확한 지점을 정확하게 측정합니다.
컨트롤 모듈
- CM0 = 표준
- CM1 = 고성능
- CM2 = 프리미엄
- CM3 = 레퍼런스
PACE 5000 E PACE 5000 E DRUCK DRUCK PACE 5000 E PACE 5000 E 드럭 드럭 PACE 5000 E PACE 6000E PACE 6000E DRUCK DRUCK PACE 6000E PACE 6000E 드럭 드럭 PACE 6000E
■ 제품 사양 (Specifications)
DRUCK 제품 데이터시트의 핵심 사양입니다.
- PACE5000 E chassis Speed and control stability
- ** External load of <=100ml, 20-50%FS step, 0.005%FS stability, add 2 seconds for
- 1. Pressure measurement of 6. P2 (Pneumatic Contol Module
- selected sensor in selected 2) Pressure measurement
- pressure measurement units (PACE6000 E only)
- 2. Enabled Function symbols 7. One and two channel screen
- 3. Measurement Range button
- 5. Measurement Units button
- See section 7 for a list of pressure ranges available
- Over range indication: 10% above mbar/bar full scale pressure range
- PACE5000 E LCD: Color display with touchscreen. 216 mm x 54 mm (8.5" x 2.1")
- PACE6000 E LCD: Color display with touchscreen. 243 mm x 91 mm (9.6" x 3.6")
- Display update rate 2 times per second
- Absolute ranges 2, 3.5 bar accuracy (2 Sigma) over calibrated temperature range 0.0004%Rdg + 0.0027% FS.
- PACE CM3 accuracy
- CM3 Ranges: 2, 3.5 bar a 0.0025% FS per annum absolute ranges.
- CM3 Ranges: 8-211 bar a 0.001% FS per 28 days*
- CM0-B, CM1-B, CM2-B, CM3-B and CM2-A: barometric reference sensor 0.06 mbar a or 0.00073 psi a per annum.
- Power supply Input range: 100-120/200-240 VAC, (50/60 Hz)
- Temperature Operating 0°C to 55°C (32°F to 131°F)
- Humidity 5% RH to 95% RH non-condensing
- PACE chassis – weight PACE5000 E 5.6 kg or 12.3 lbs, PACE6000 E 7.2 kg or 15.9 lbs
- PACE CM – weight 5 kg or 11 lbs
- PACE 5000E – dimensions (WxHxD) 440 mm x 88 mm (2U) x 320 mm (17.3” x 3.47” x 12.6”)
- PACE 6000E – dimensions (WxHxD) 440 mm X 132 mm (3U) X 320 mm (17.3” x 5.2” x 12.6”)
- • PACE5000E Single Pressure Controller Chassis
- • PACE6000E Dual Pressure Controller Chassis
- 7. PACE control module – pressure range 8. PACE control module – precision
- IO-NEG-G-GEN-1 Negative gauge pressure generator
- Contains 5 filters for control module pressure ports.
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
