KEYSIGHT 키사이트 U8480 시리즈 파워 센서
가격문의(상세정보 참조)
KEYSIGHT U8480 시리즈 파워 센서
KEYSIGHT U8480 Power Sensor
- The U8480 series is the fastest USB thermocouple sensor in the world without compromising the best in class linearity of the legacy 8480/N8480 series thermocouple sensors, all in a compact USB based form factor
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
키사이트 ・ KEYSIGHT
U8480 시리즈
파워 센서
U8480 Series Power Sensor
HIGHLIGHTS
- DC/10MHz~18GHz의 주파수 범위
- 열전쌍 센서를 위한 가장 빠른 측정 속도, > 초당 400회 판독(자유 실행/고속 버퍼 모드)
- 0.8% 미만의 동급 최고의 전력 선형성
- -35dBm~+20dBm의 넓은 동적 범위
- US NIST(National Institute of Standards and Technology) 또는 National Physical Laboratory(NPL) 밀리미터파 센서 교정에 의거한 정확한 교정 및 추적성
- BenchVue 소프트웨어 지원
최저 DC 범위까지 측정 수행
키사이트의 첫 번째 파워 센서인 U8480 시리즈는 DC까지 측정할 수 있는 성능(옵션 200)을 제공합니다. 특히 신호 소스/네트워크 분석기 교정과 전력 레퍼런스뿐만 아니라 EMC 어플리케이션에도 유용합니다.
내장 외부 트리거 입력
외부 트리거는 신호 노이즈 플로어에 가까이 있는 작은 신호를 정확하게 트리거합니다. U8480-시리즈 파워 센서에 내장 트리거 입력 연결이 있으면 표준 BNC-SMB 케이블을 통해 신호 소스 또는 테스트 대상 디바이스에서 직접 USB 센서에 외부 트리거 신호를 연결할 수 있습니다.
PC에서 직접 측정
U8480 시리즈는 키사이트 BenchVue 소프트웨어가 지원합니다. BenchVue는 프로그래밍할 필요 없이 파워 미터를 간편하게 제어해서 데이터를 기록하고 다양한 디스플레이 옵션으로 측정을 시각화할 수 있습니다. BenchVue BV0007B 파워 미터/센서 제어 및 분석 앱을 설치한 PC에 센서를 연결하면 평균 전력 측정 및 분석을 수행할 수 있습니다.

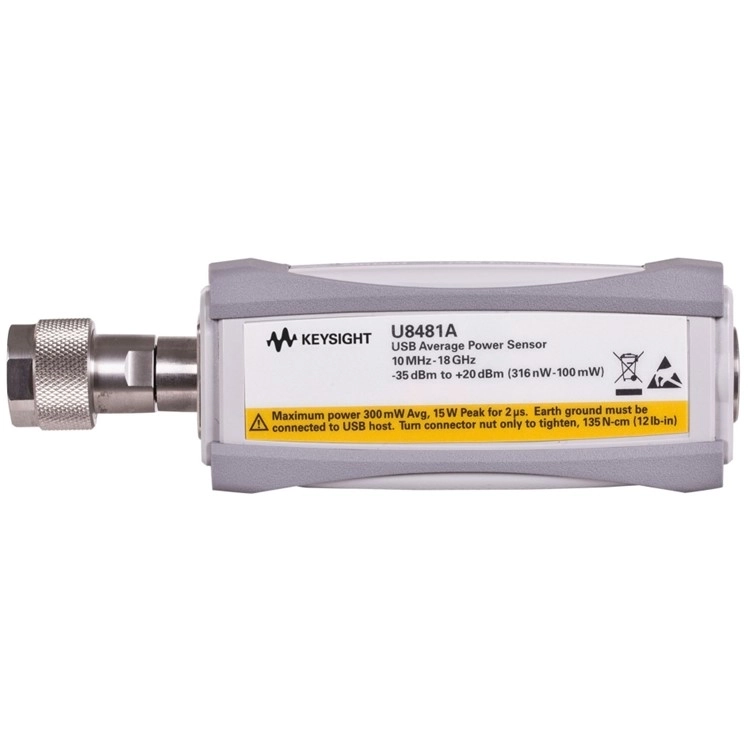

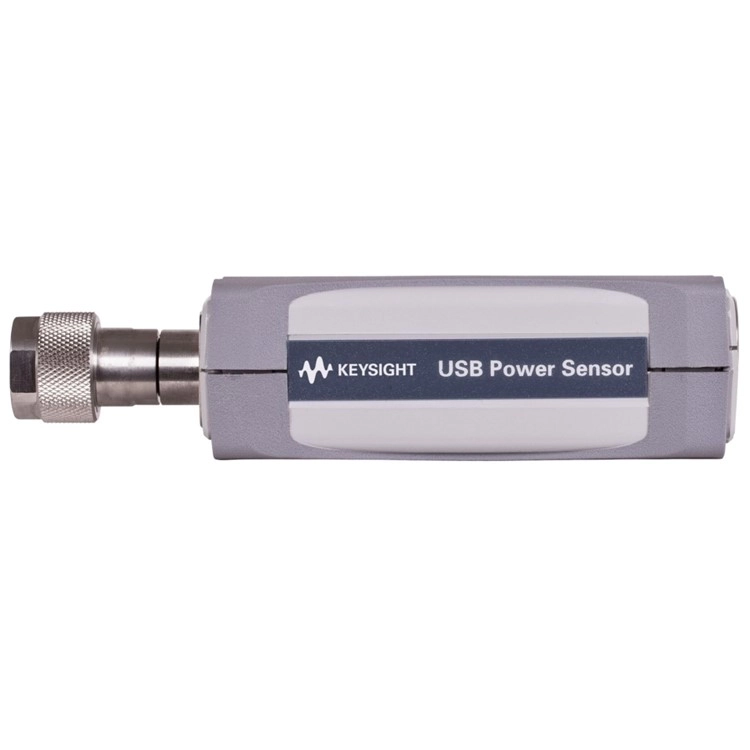

U8481A U8481A KEYSIGHT KEYSIGHT U8481A U8481A 키사이트 키사이트 U8481A
📄 기술자료 다운로드
■ 제품 사양 (Specifications)
KEYSIGHT U8480 제품 데이터시트의 핵심 사양입니다.
- measurement speed of 900 readings/second and power linearity of less than 0.8%, providing high
- Broad frequency coverage from DC to 120 GHz
- and can be used for broadband applications up to 120 GHz without the change of power sensors.
- The external trigger input port on the U8481A.
- sensor using SCPI commands or BenchVue BV0007B power meter/sensor control and analysis app.
- touchstone format, and inputted into the sensor using SCPI commands or BenchVue BV0007B power
- measurement uncertainty calculated with a 95% confidence
- U8480 Series USB Power Sensors Specifications
- Frequency range U8481A Option 100 10 MHz to 18 GHz
- Power range –35 dBm to 20 dBm
- Power linearity1 ≤+15 dBm ± 0.50% (25 °C ± 10 °C)
- Internal calibration accuracy4 ± 0.52% (25 ± 10 °C)
- Damage level AC coupled (option 100) 25 dBm (average power), 50 V (DC)
- 15 W (2 μs duration) (peak power)
- DC coupled (option 200) 25 dBm (average power), 4 V (DC)
- measurement uncertainty at the power levels within 10 dB of the lowest measurable power. Typical performance
- 2. RH is the abbreviation for relative humidity.
- power reference for calibration. This specification applies for the 50 MHz frequency.
- Figure 1. Typical U8480 Series power linearity at 25 °C with measurement uncertainty of ± 0.21%
- Conditions (RH)2 Zero drift3, 4 Measurement noise3, 5
- 1. Manual filter, 10 dB decreasing power step.
- Figure 8. Auto-filter, default resolution, 10 dB decreasing power step
- U8481A frequency band 25 ºC ± 3 ºC 25 ºC ± 10 ºC 0 ºC to 55 ºC
- U8485A frequency band 25 ºC ± 3 ºC 25 ºC ± 10 ºC 0 ºC to 55 ºC
- U8487A frequency band 25 ºC ± 3 ºC 25 ºC ± 10 ºC 0 ºC to 55 ºC
- U8488A frequency band 25 ºC ± 3 ºC 25 ºC ± 10 ºC 0 ºC to 55 ºC
- U8489A frequency band 25 ºC ± 3 ºC 25 ºC ± 10 ºC 0 ºC to 55 ºC
- Impedance 50 Ω or 1 MΩ
- Range 0 s to 1 s
- Resolution 10 μs
본 사양은 제조사 공식 데이터시트의 핵심 항목을 정리한 것입니다. 전체 원문은 Lab 게시판 데이터시트를 참고하시고, 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
KEYSIGHT U8480 시리즈는 파워 센서입니다. KEYSIGHT KEYSIGHT 키사이트 U8480 시리즈 파워 센서에 대한 상담이 필요하시면 굿맨시스템 영업팀으로 문의 바랍니다.
U8480 선택 기준 정리
사양 요약
상품 원문에 기재된 측정 범위 관련 항목입니다. DC/10MHz~18GHz의 주파수 범위 / -35dBm~+20dBm의 넓은 동적 범위
적용 전 확인사항
필요한 구성·옵션이 포함되는지 확인하세요.
자주 묻는 질문
U8480 은 어떤 장비와 함께 사용하나요?
상품 원문 기재 내용: 키사이트의 첫 번째 파워 센서인 U8480 시리즈는 DC까지 측정할 수 있는 성능(옵션 200)을 제공합니다. 특히 신호 소스/네트워크 분석기 교정과 전력 레퍼런스뿐만 아니라 EMC 어플리케이션에도 유용합니다.
해당 제품 의 옵션 구성은 어떻게 확인하나요?
상품 원문에 기재된 구성품·옵션: 키사이트의 첫 번째 파워 센서인 U8480 시리즈는 DC까지 측정할 수 있는 성능(옵션 200)을 제공합니다. 특히 신호 소스/네트워크 분석기 교정과 전력 레퍼런스뿐만 아니라 EMC 어플리케이션에도 유용합니다.
이 모델 에 사용하는 프로브·액세서리는 무엇인가요?
상품 원문 기재 구성품: 키사이트의 첫 번째 파워 센서인 U8480 시리즈는 DC까지 측정할 수 있는 성능(옵션 200)을 제공합니다. 특히 신호 소스/네트워크 분석기 교정과 전력 레퍼런스뿐만 아니라 EMC 어플리케이션에도 유용합니다.
해당 제품 의 입력 방식은 무엇인가요?
상품 원문 기재 내용: BenchVue 소프트웨어 지원
U8480 견적과 납기는 구성·수량에 따라 달라집니다. 필요 구성을 알려주세요.
