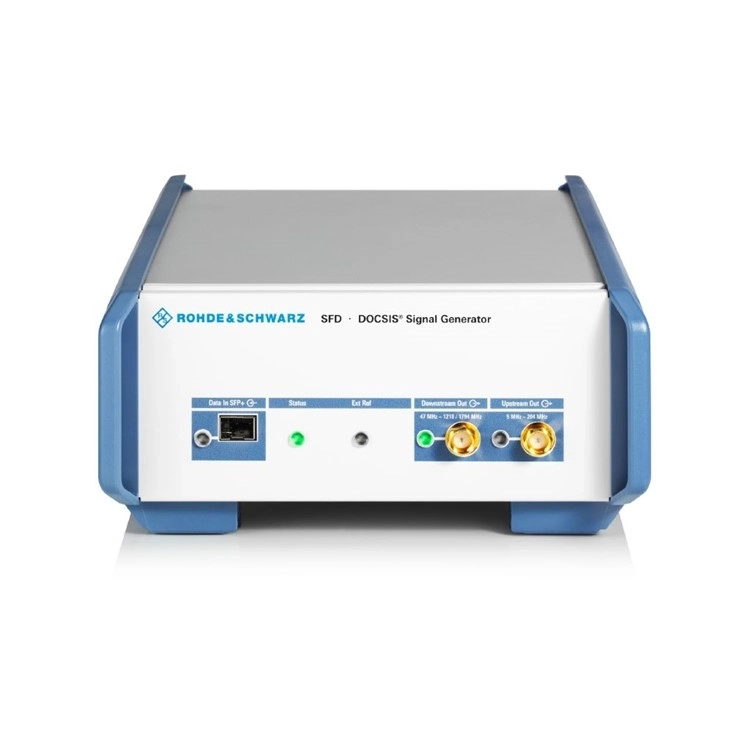

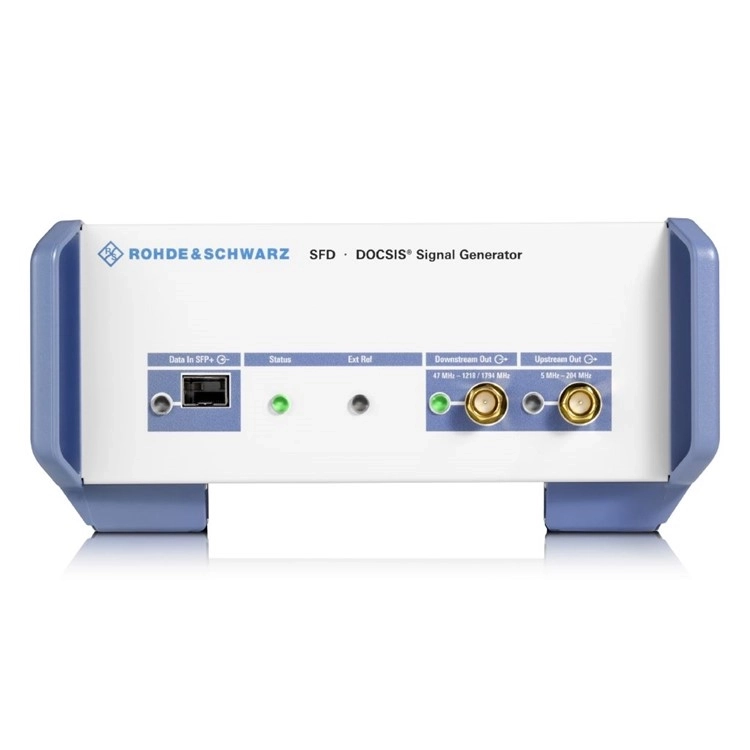

ROHDE & SCHWARZ 로데슈바르츠 SFD DOCSIS 신호 발생기
가격문의(상세정보 참조)
ROHDE & SCHWARZ SFD DOCSIS 신호 발생기
ROHDE & SCHWARZ SFD DOCSIS SIGNAL GENERATOR
- 다운스트림: 47 MHz ~ 1218 MHz/1794 MHz, 업스트림: 5 MHz ~ 204 MHz
- DOCSIS3.1, DOCSIS3.0, J.83/A/B/C, 아날로그 TV
- 신호 간섭 및 왜곡 시뮬레이션
- 1002 ~ 1794 MHz 대역에서 최소 80개 SC-QAM 채널 동시 생성
- ARB 발생기 대역폭 최대 200 MHz
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
SFD
DOCSIS 신호 발생기
SFD DOCSIS SIGNAL GENERATOR
DOCSIS 3.1 단일 채널 실시간 발생기
R&S®SFD는 DOCSIS 3.1 표준에 따른 레벨, 주파수, 컨스틸레이션 및 기타 파라미터의 유연한 설정으로 DOCSIS 3.1 채널을 실시간으로 생성합니다. R&S®SFD는 J83A/B/C 사양에 따라 디지털 실시간 변조 TV 신호를 생성할 수도 있습니다. 콘텐츠는 IP를 통해 전송하거나 R&S®SFD 내부에서 생성할 수 있습니다.
다운스트림 신호 발생
R&S®SFD는 J.83/A/B/C에 따라 DOCSIS 3.1, DOCSIS 3.0, 디지털 케이블 TV 신호를 실시간으로 변조합니다. 이 솔루션의 다운스트림 주파수 대역은 47 MHz ~ 1794 MHz (DOCSIS 3.1) 및 47 MHz ~ 1218 MHz (DOCSIS 3.0 및 디지털 TV)입니다. 모든 파라미터는 GUI 또는 SCPI 원격 명령을 통해 설정할 수 있습니다. 전송할 사용자 데이터를 IP를 통해 공급하거나 PRBS 또는 사용자 파일을 이용해 R&S®SFD 내부에서 생성할 수도 있습니다. SFD-K202 옵션을 사용할 경우 1002 ~ 1794 MHz의 확장 작동 범위에서 최소 80개 SC-QAM 채널을 동시에 생성할 수 있습니다. |
R&S®SFD GUI - 다운스트림 구성 사용하기 쉬운 GUI에서 필요한 파라미터를 사용해 다운스트림 신호를 설정할 수 있습니다. 사전 정의 값으로 최초 결과를 신속하게 확인할 수 있습니다. |
업스트림 신호 발생
업스트림 주파수 대역은 5 MHz ~ 204 MHz입니다. 이 범위 내에서 DOCSIS 3.1 OFDMA(Orthogonal Frequency Division Multiple Access, 직교 주파수 분할 다중화) 신호를 실시간으로 발생할 수 있습니다. DOCSIS 3.0 TDMA 또는 CDMA 신호를 5 MHz ~ 85 MHz 범위에서 실시간으로 발생할 수 있습니다. 트리거 기능으로 정밀 버스트 타이밍 제어가 가능합니다. R&S®CLGD는 튜너, 케이블 모뎀, 업스트림 CMTS 수신기를 테스트하는 데 최적의 솔루션입니다. |
R&S®SFD GUI - 업스트림 구성 사용이 편리한 GUI에서 필요한 파라미터를 사용해 업스트림 신호를 설정할 수 있습니다. 사전 정의 값으로 최초 결과를 신속하게 확인할 수 있습니다. |
신호 간섭 및 왜곡 시뮬레이션
R&S®SFD는 현실적 신호 발생을 위해 노이즈, 위상 노이즈, 험, 틸트뿐만 아니라 정의된 BER(Bit Error Rate) 등의 간섭을 추가할 수 있습니다. 신호 틸트는 실제 동축 CATV 케이블의 주파수 응답의 시뮬레이션 또는 보상을 위해 포지티브 또는 네거티브를 설정할 수 있습니다. |
R&S®SFD GUI - 손상 구성 손상 설정을 혼합하고 독립적으로 설정할 수 있습니다. RF 틸트(dB/GHz)는 홈 GUI 섹션에서 설정합니다. |
강력한 ARB 발생기 통합된 ARB 발생기는 최대 200 MHz 신호를 발생하며 전체 다운스트림 또는 업스트림 주파수 대역에서 사용할 수 있습니다. 최대 샘플 레이트는 240 Msamples/s이며 ARB 파일 크기는 최대 256 Mbyte입니다. |
R&S®SFD GUI - ARB 파일 전 세계 CATV 네트워크에서 가장 많이 사용하는 신호를 ARB 파일로 변조할 수 있습니다. 출고 시 탑재된 파일을 사용자 파일로 확장할 수 있습니다. |
