ROHDE & SCHWARZ 로데슈바르츠 CLGD DOCSIS 케이블 로드 발생기
가격문의(상세정보 참조)

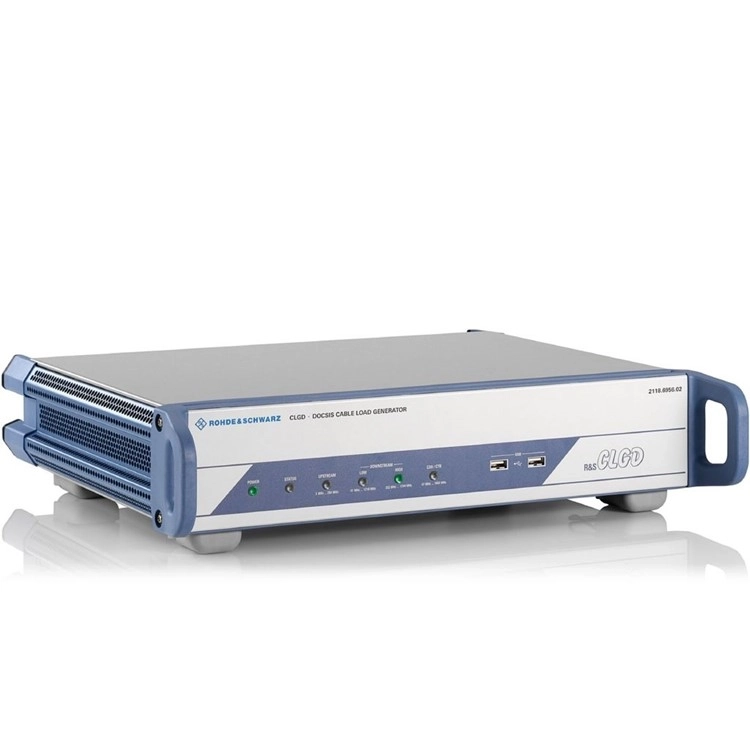

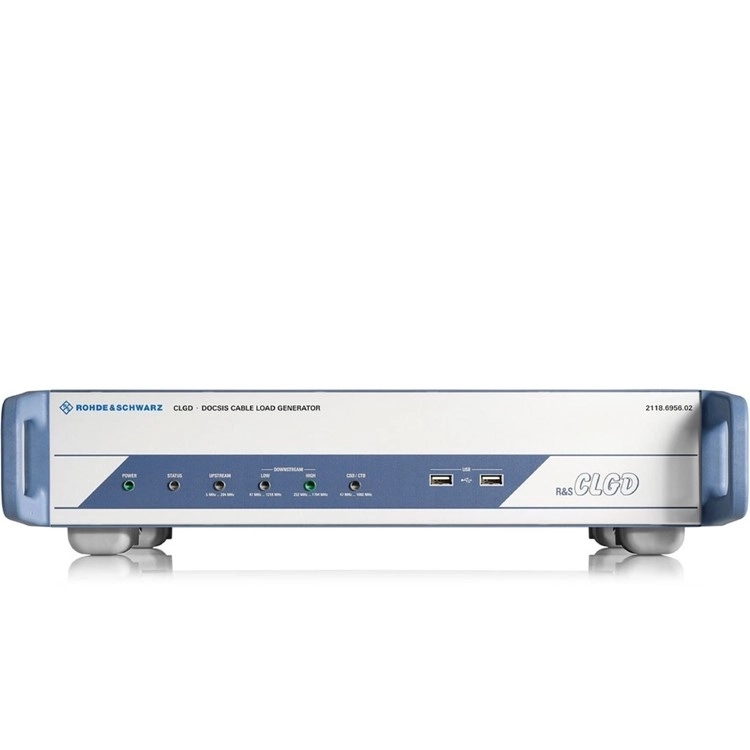

ROHDE & SCHWARZ CLGD DOCSIS 케이블 로드 발생기
ROHDE & SCHWARZ CLGD DOCSIS CABLE LOAD GENERATOR
- FDX – 전이중 DOCSIS 발생기
- 다운스트림: 47 MHz ~ 1218 MHz/1794 MHz, 업스트림: 5 MHz ~ 204 MHz
- 업스트림 주파수 대역: 5 MHz ~ 204 MHz
- DOCSIS 3.1, DOCSIS 3.0, J.83/A/B/C 및 아날로그 TV
- DOCSIS 3.1에 대해 192MHz 신호 대역폭의 최대 8배, ARB 발생기 대역폭 최대 200MHz
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
CLGD
DOCSIS 케이블 로드 발생기
CLGD DOCSIS CABLE LOAD GENERATOR
DOCSIS 3.1 최대 채널 부하, 실시간 발생기
R&S®CLGD는 풀 채널 로드의 케이블 TV 네트워크를 시뮬레이션하기 위한 멀티채널 신호 발생기입니다. 이 솔루션은 DOCSIS 3.1, 디지털 및 아날로그 TV 채널의 Broadband 데이터 신호를 발생합니다. 다운스트림 또는 업스트림에서 신호를 자유롭게 결합할 수 있어 연구소에서 어떤 채널 부하도 시뮬레이션할 수 있습니다.
FDX – 전이중 DOCSIS 발생기
CLGD FDX 모드는 FDX 테스트 기능 세트로 CLGD 기능을 확장하며, 다음을 생성하는 기능을 포함합니다.
간섭 및 손상 탐지 기능을 포함하는 유연한 기능 세트로 FDX 표준에 따라 케이블 모뎀을 테스트할 수 있습니다. |
|
R&S®CLGD를 이용한 유연한 DOCSIS 3.1 및 FDX 스펙트럼 할당 다운스트림의 최대 채널 부하
R&S®CLGD는 J.83/A/B/C에 따라 DOCSIS 3.1, DOCSIS 3.0, 디지털 케이블 TV 신호를 실시간으로 변조합니다. 이 솔루션의 다운스트림 주파수 대역은 47 MHz ~ 1794 MHz(DOCSIS3.1) 및 47 MHz ~ 1218 MHz(DOCSIS3.0 및 디지털 TV)입니다. 모든 파라미터는 GUI 또는 SCPI 원격 명령을 통해 설정할 수 있습니다. 전송할 사용자 데이터를 IP를 통해 공급하거나 R&S®CLGD 내부에서 생성할 수 있습니다. |
R&S®CLGD GUI - 복수 DOCSIS 3.1 채널 R&S®CLGD는 최대 8개의 DOCSIS 3.1 채널을 제공합니다. 모든 채널은 GUI를 통해 상호 독립적으로 설정할 수 있습니다. |
멀티채널 업스트림 신호 발생
업스트림 주파수 대역은 5 MHz ~ 204 MHz입니다. 이 대역 내에서 DOCSIS 3.1(OFDMA) 및 DOCSIS 3.0(TDMA 또는 CDMA) 신호의 유연한 조합을 발생할 수 있습니다. 트리거 기능으로 정밀 버스트 타이밍 제어가 가능합니다. R&S®CLGD는 튜너, 케이블 모뎀, 업스트림 CMTS 수신기를 테스트하는 데 최적의 솔루션입니다. |
R&S®CLGD GUI - 업스트림 생성 사용이 편리한 GUI에서 필요한 파라미터를 사용해 업스트림 신호를 설정할 수 있습니다. 사전 정의 값으로 최초 결과를 신속하게 확인할 수 있습니다. |
신호 간섭 및 왜곡 시뮬레이션
R&S®CLGD는 현실적 신호 발생을 위해 노이즈, 임펄스 노이즈, 위상 노이즈, AC hum, 틸트, 극소반사 등의 간섭을 추가할 수 있습니다. 신호 틸트는 실제 동축 CATV 케이블의 주파수 응답의 시뮬레이션 또는 보상을 위해 포지티브 또는 네거티브를 설정할 수 있습니다. |
R&S®CLGD GUI - 손상 구성 신호의 손상이 인접 채널에 미치는 영향은 많은 관심을 받고 있는 연구 분야입니다. R&S®CLGD는 이러한 시뮬레이션을 구현해줍니다. |
DOCSIS 3.0부터 DOCSIS 3.1까지
R&S®CLGD는 풀 채널 로드의 케이블 TV 네트워크를 시뮬레이션하기 위한 멀티채널 신호 발생기입니다. 이 솔루션은 DOCSIS 3.1, 디지털 및 아날로그 TV 채널의 Broadband 데이터 신호를 발생합니다. 다운스트림 또는 업스트림에서 신호를 자유롭게 결합할 수 있어 연구소에서 어떤 채널 부하도 시뮬레이션할 수 있습니다. |
R&S®CLGD - 유연한 CATV 채널 계획 R&S®CLGD는 새로운 데이터 서비스와 상호 간섭이 없음을 보장하기 위해 DOCSIS 3.1, 3.0과 TV 채널 간 상호 영향을 연구하는 데 적합한 솔루션입니다. |
■ 관련 상품
함께 찾는 굿맨시스템 취급 제품입니다. 정확한 견적·재고는 굿맨시스템으로 문의 바랍니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
CLGD
DOCSIS 케이블 로드 발생기
CLGD DOCSIS CABLE LOAD GENERATOR
DOCSIS 3.1 최대 채널 부하, 실시간 발생기
R&S®CLGD는 풀 채널 로드의 케이블 TV 네트워크를 시뮬레이션하기 위한 멀티채널 신호 발생기입니다. 이 솔루션은 DOCSIS 3.1, 디지털 및 아날로그 TV 채널의 Broadband 데이터 신호를 발생합니다. 다운스트림 또는 업스트림에서 신호를 자유롭게 결합할 수 있어 연구소에서 어떤 채널 부하도 시뮬레이션할 수 있습니다.
FDX – 전이중 DOCSIS 발생기
CLGD FDX 모드는 FDX 테스트 기능 세트로 CLGD 기능을 확장하며, 다음을 생성하는 기능을 포함합니다.
간섭 및 손상 탐지 기능을 포함하는 유연한 기능 세트로 FDX 표준에 따라 케이블 모뎀을 테스트할 수 있습니다. |
|
다운스트림의 최대 채널 부하
R&S®CLGD는 J.83/A/B/C에 따라 DOCSIS 3.1, DOCSIS 3.0, 디지털 케이블 TV 신호를 실시간으로 변조합니다. 이 솔루션의 다운스트림 주파수 대역은 47 MHz ~ 1794 MHz(DOCSIS3.1) 및 47 MHz ~ 1218 MHz(DOCSIS3.0 및 디지털 TV)입니다. 모든 파라미터는 GUI 또는 SCPI 원격 명령을 통해 설정할 수 있습니다. 전송할 사용자 데이터를 IP를 통해 공급하거나 R&S®CLGD 내부에서 생성할 수 있습니다. |
R&S®CLGD GUI - 복수 DOCSIS 3.1 채널 R&S®CLGD는 최대 8개의 DOCSIS 3.1 채널을 제공합니다. 모든 채널은 GUI를 통해 상호 독립적으로 설정할 수 있습니다. |
멀티채널 업스트림 신호 발생
업스트림 주파수 대역은 5 MHz ~ 204 MHz입니다. 이 대역 내에서 DOCSIS 3.1(OFDMA) 및 DOCSIS 3.0(TDMA 또는 CDMA) 신호의 유연한 조합을 발생할 수 있습니다. 트리거 기능으로 정밀 버스트 타이밍 제어가 가능합니다. R&S®CLGD는 튜너, 케이블 모뎀, 업스트림 CMTS 수신기를 테스트하는 데 최적의 솔루션입니다. |
R&S®CLGD GUI - 업스트림 생성 사용이 편리한 GUI에서 필요한 파라미터를 사용해 업스트림 신호를 설정할 수 있습니다. 사전 정의 값으로 최초 결과를 신속하게 확인할 수 있습니다. |
신호 간섭 및 왜곡 시뮬레이션
R&S®CLGD는 현실적 신호 발생을 위해 노이즈, 임펄스 노이즈, 위상 노이즈, AC hum, 틸트, 극소반사 등의 간섭을 추가할 수 있습니다. 신호 틸트는 실제 동축 CATV 케이블의 주파수 응답의 시뮬레이션 또는 보상을 위해 포지티브 또는 네거티브를 설정할 수 있습니다. |
R&S®CLGD GUI - 손상 구성 신호의 손상이 인접 채널에 미치는 영향은 많은 관심을 받고 있는 연구 분야입니다. R&S®CLGD는 이러한 시뮬레이션을 구현해줍니다. |
DOCSIS 3.0부터 DOCSIS 3.1까지
R&S®CLGD는 풀 채널 로드의 케이블 TV 네트워크를 시뮬레이션하기 위한 멀티채널 신호 발생기입니다. 이 솔루션은 DOCSIS 3.1, 디지털 및 아날로그 TV 채널의 Broadband 데이터 신호를 발생합니다. 다운스트림 또는 업스트림에서 신호를 자유롭게 결합할 수 있어 연구소에서 어떤 채널 부하도 시뮬레이션할 수 있습니다. |
R&S®CLGD - 유연한 CATV 채널 계획 R&S®CLGD는 새로운 데이터 서비스와 상호 간섭이 없음을 보장하기 위해 DOCSIS 3.1, 3.0과 TV 채널 간 상호 영향을 연구하는 데 적합한 솔루션입니다. |
