ROHDE & SCHWARZ 로데슈바르츠 NRPM OTA 파워 측정 솔루션
가격문의(상세정보 참조)
ROHDE & SCHWARZ NRPM OTA 파워 측정 솔루션
ROHDE & SCHWARZ NRPM OTA POWER MEASUREMENT SOLUTION
- 18GHz ~ 90GHz의 주파수 대역
- 매우 빠른 RX 리스트 모드
- 5G, WLAN IEEE 802.11ad, IEEE 802.11ay 및 자동차 레이더용
- 교정 완료된 통합 다이오드 감지기 탑재 안테나 모듈
- 고객 요구 사항에 따라 확장 가능
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
NRPM
OTA 파워 측정 솔루션
NRPM OTA POWER MEASUREMENT SOLUTION
R&S®NRPM은 벤치마크 작업 또는 무반향실을 위한 완전히 교정된 개별 확장형 OTA 파워 측정 솔루션입니다. 이 솔루션은 18 GHz ~ 90 GHz 주파수 대역을 지원하여 5G, WLAN IEEE 802.11ad, IEEE 802.11ay에서 OTA(Over-the-Air) 빔포밍 검증과 송신 안테나 출력의 교정에 적합합니다.
명확한 시스템 불확도
기존 OTA 시스템에서 측정 불확도가 발생하는 이유는 주파수에 따라 달라지는 안테나 게인 및 안테나 패턴과 RF 구성부품이 일치하지 않기 때문입니다. R&S®NRPM 솔루션은 추가적인 RF 구성부품이 필요하지 않기 때문에 안테나에서 직접 전력을 측정하여 이 문제가 발생하지 않습니다. 뿐만 아니라 안테나 게인, 안테나 패턴, 다이오드 탐지기가 함께 교정됩니다. 사용자가 복잡한 시스템 교정을 수행하지 않아도 됩니다. |
|

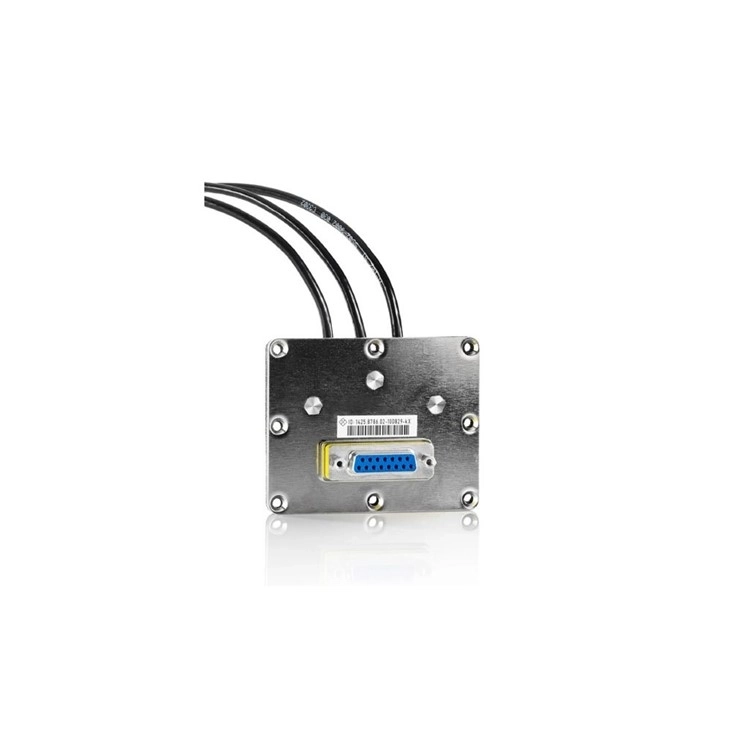

OTA 전력 측정 시스템 저반사 안테나 모듈
R&S®NRPM-A90 및 -A90D 안테나 모듈은 일반적으로 –26dB/sm의 매우 낮은 레이더 단면적으로 일반적 혼 안테나값보다 약 15dB/sm가 낮습니다. 반사의 가상적 부재로 인해 차폐 환경에 적합합니다. |
|
R&S®NRPM-A90 Low-Reflection Antenna Module 매우 높은 감도
R&S®NRPM-A90 및 R&S®NRPM-A90D 안테나 모듈은 최저 -76 dBm의 전력을 측정할 수 있습니다. 예를 들어 송신 출력이 -10 dBm인 DUT를 1 m 밖에 배치하고 안테나 모듈에서 수신된 출력을 정밀하게 파악할 수 있습니다. |
|
OTA 전력 측정 솔루션, 벤치탑 OTA 수신기 테스트를 위한 시스템 교정 DUT 수신기를 테스트하기 위해서는 DUT에서 정확한 OTA 송신 전력을 파악해야 합니다. 이 측정 셋업을 교정하려면 R&S®NRPM-A90 안테나 모듈을 DUT에 배치하여 신호 발생기의 송신 전력을 교정합니다. 교정 작업은 R&S®NRPM-A90/A90D 안테나 모듈을 사용하며 해당 모듈은 나중에 DUT로 교체합니다. DUT의 수신 성능을 정밀하게 탐지합니다. |
|
OTA 수신기 테스트를 위한 시스템 교정TX 빔포밍 검증 빔포밍 기능을 테스트하려면 복수의 R&S®NRPM-A90/A90D Antenna Module이 필요합니다. 안테나 빔이 특정 안테나 모듈 방향을 향한 경우 해당 모듈에 모든 안테나의 최고 출력이 표시됩니다. 수평 평면에서의 빔 스티어링이 정상적으로 작동하는지 여부를 검증하는 데 평면에 배열된 3개 안테나 모듈을 사용합니다. 수직 빔포밍을 테스트하려면 R&S®NRPM-A90/A90D Antenna Module을 2개 이상의 수평 평면에 배열해야 합니다. |
|
TX 빔포밍 검증
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
문의 010 7574 9841
평일 오전9시 ~ 오후6시 입니다. (공휴일은 통화불가합니다)
부재중일시 전화나 카톡 남겨주시면 업무시간때 체크후 피드백 드리겠습니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
NRPM
OTA 파워 측정 솔루션
NRPM OTA POWER MEASUREMENT SOLUTION
R&S®NRPM은 벤치마크 작업 또는 무반향실을 위한 완전히 교정된 개별 확장형 OTA 파워 측정 솔루션입니다. 이 솔루션은 18 GHz ~ 90 GHz 주파수 대역을 지원하여 5G, WLAN IEEE 802.11ad, IEEE 802.11ay에서 OTA(Over-the-Air) 빔포밍 검증과 송신 안테나 출력의 교정에 적합합니다.
명확한 시스템 불확도
기존 OTA 시스템에서 측정 불확도가 발생하는 이유는 주파수에 따라 달라지는 안테나 게인 및 안테나 패턴과 RF 구성부품이 일치하지 않기 때문입니다. R&S®NRPM 솔루션은 추가적인 RF 구성부품이 필요하지 않기 때문에 안테나에서 직접 전력을 측정하여 이 문제가 발생하지 않습니다. 뿐만 아니라 안테나 게인, 안테나 패턴, 다이오드 탐지기가 함께 교정됩니다. 사용자가 복잡한 시스템 교정을 수행하지 않아도 됩니다. |
|
저반사 안테나 모듈
R&S®NRPM-A90 및 -A90D 안테나 모듈은 일반적으로 –26dB/sm의 매우 낮은 레이더 단면적으로 일반적 혼 안테나값보다 약 15dB/sm가 낮습니다. 반사의 가상적 부재로 인해 차폐 환경에 적합합니다. |
|
매우 높은 감도
R&S®NRPM-A90 및 R&S®NRPM-A90D 안테나 모듈은 최저 -76 dBm의 전력을 측정할 수 있습니다. 예를 들어 송신 출력이 -10 dBm인 DUT를 1 m 밖에 배치하고 안테나 모듈에서 수신된 출력을 정밀하게 파악할 수 있습니다. |
|
OTA 수신기 테스트를 위한 시스템 교정 DUT 수신기를 테스트하기 위해서는 DUT에서 정확한 OTA 송신 전력을 파악해야 합니다. 이 측정 셋업을 교정하려면 R&S®NRPM-A90 안테나 모듈을 DUT에 배치하여 신호 발생기의 송신 전력을 교정합니다. 교정 작업은 R&S®NRPM-A90/A90D 안테나 모듈을 사용하며 해당 모듈은 나중에 DUT로 교체합니다. DUT의 수신 성능을 정밀하게 탐지합니다. |
|
TX 빔포밍 검증 빔포밍 기능을 테스트하려면 복수의 R&S®NRPM-A90/A90D Antenna Module이 필요합니다. 안테나 빔이 특정 안테나 모듈 방향을 향한 경우 해당 모듈에 모든 안테나의 최고 출력이 표시됩니다. 수평 평면에서의 빔 스티어링이 정상적으로 작동하는지 여부를 검증하는 데 평면에 배열된 3개 안테나 모듈을 사용합니다. 수직 빔포밍을 테스트하려면 R&S®NRPM-A90/A90D Antenna Module을 2개 이상의 수평 평면에 배열해야 합니다. |
|
