직류전원공급기란 어떤 장비인가?

직류전원공급기는 원하는 전압과 전류의 DC 전원을 만들어 주는 장비입니다. 시험 대상에 안정된 전기를 공급하는 것이 기본 역할이고, 개발·검사·양산 어느 단계에나 들어갑니다.

동작 방식은 두 가지 모드로 나뉩니다. CV(정전압)는 설정한 전압을 유지하며 부하가 요구하는 만큼 전류를 내보냅니다. CC(정전류)는 전류를 일정하게 유지하며 전압이 따라 움직입니다. LED나 배터리처럼 전류를 제어해야 하는 대상에는 CC가 필수입니다. 두 모드는 자동으로 전환되며, 그 경계를 어떻게 다루는지가 장비의 수준을 가릅니다.

구조로도 나뉩니다. 리니어 방식은 노이즈가 적고 응답이 빨라 정밀 측정에 유리하지만 크고 무겁습니다. 스위칭 방식은 효율이 높고 같은 크기에 더 큰 출력을 내지만 노이즈가 상대적으로 큽니다. 여기에 랙에 꽂아 쓰는 모듈형, 여러 대를 병렬로 묶어 용량을 키우는 구성, 전력을 회생시켜 되돌려 보내는 양방향 모델이 더해집니다.

굿맨시스템은 이 분야에서 943개 모델을 취급합니다. 13개 제품군 중 가장 큰 규모이며, 10개 이상의 라인업을 갖춘 브랜드만 14곳입니다.

직류전원공급기를 고를 때 확인할 3가지

전압·전류·전력 세 가지를 함께 봅니다

"60V 5A"라고 해서 60V에서 5A가 나오는 것은 아닙니다. 많은 모델이 최대 전력 한도를 별도로 갖고 있어, 전압을 높이면 낼 수 있는 전류가 줄어듭니다. 반대로 이 특성을 살린 와이드레인지 모델은 같은 전력 안에서 전압과 전류를 자유롭게 조합할 수 있어 여러 시험에 두루 쓰입니다. 필요한 동작점이 그 한도 안에 들어오는지 반드시 확인해야 합니다.

리플·노이즈 — 무엇을 시험하는가에 달렸습니다

전원의 출력에는 미세한 흔들림이 남습니다. 이것이 리플과 노이즈이며, mVrms와 mVp-p로 표기됩니다. 단순 동작 확인이라면 큰 문제가 아니지만, 아날로그 회로나 센서, 무선 모듈처럼 전원 잡음에 민감한 대상을 시험한다면 이 값이 결과를 좌우합니다. 리니어 모델이 이 지점에서 유리합니다.

원격 제어와 확장성

양산 검사나 장시간 시험에는 PC 제어가 사실상 필수입니다. LAN, USB, GPIB, RS-232 중 어떤 인터페이스를 지원하는지, 사용하는 시험 소프트웨어와 연동되는지 확인해야 합니다. 나중에 용량을 키울 계획이 있다면 병렬·직렬 운전을 지원하는지, 전용 케이블이 필요한지도 미리 봐 두는 편이 좋습니다.

직류전원공급기 선택 기준 한눈에

굿맨시스템 카탈로그 943개 기준으로 정리한 실제 취급 범위입니다.

항목	무엇을 정하는가	굿맨 취급 범위	비고

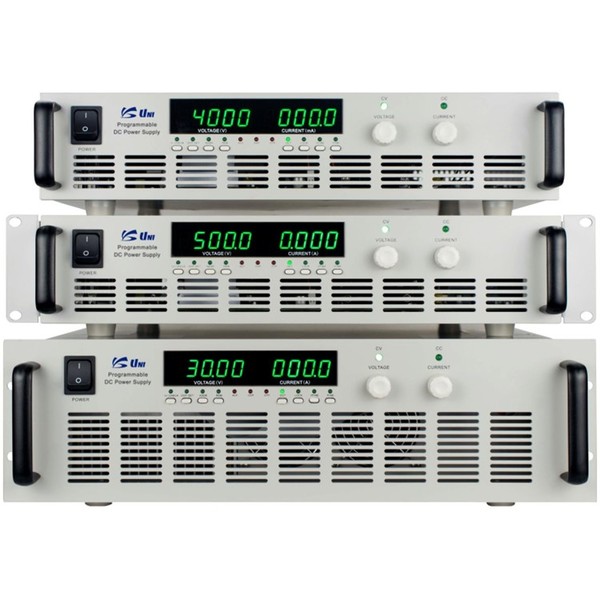

출력 전압 · 전류	필요한 동작점이 그 모델의 한도 안에 들어오는지가 첫 관문이다	저전압 대전류부터 3,000 V 급까지	FAITH FTP1200 시리즈가 3,000 V/0.3 A, UNI POWER UPL10-1000 이 10 V/1,000 A. 전압과 전류는 서로 반대쪽 끝이라 한 대로 둘 다 덮지 못한다
정전압(CV) · 정전류(CC)	LED·배터리처럼 전류를 제어해야 하는 대상에는 CC 가 필수다	CV/CC 명시 모델 43개	두 모드는 자동 전환되며, 그 경계를 어떻게 다루는지가 장비의 수준을 가른다

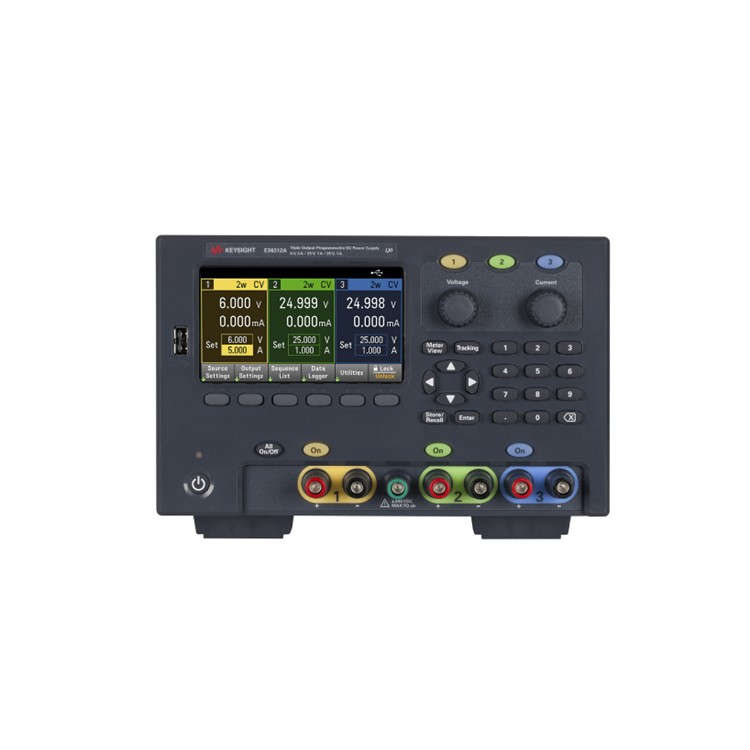

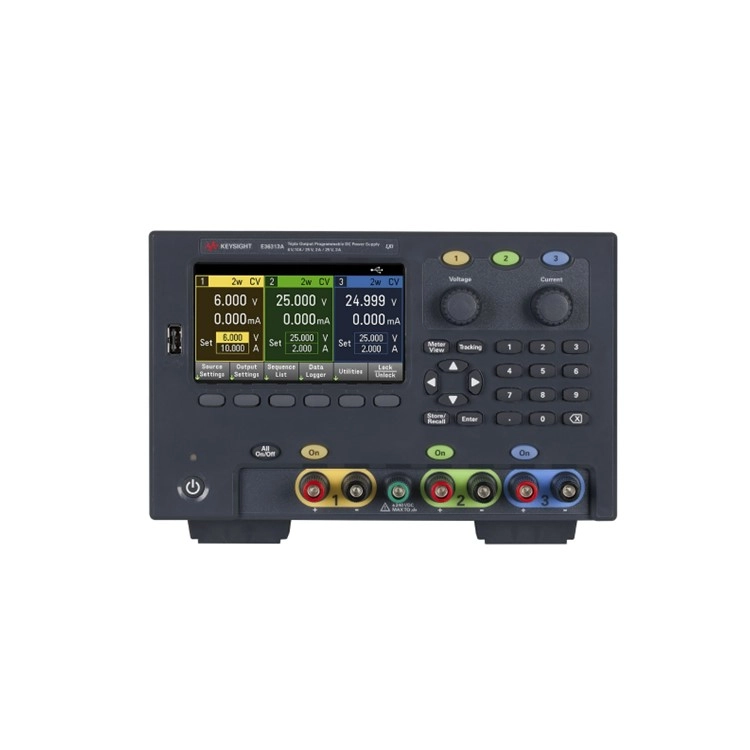

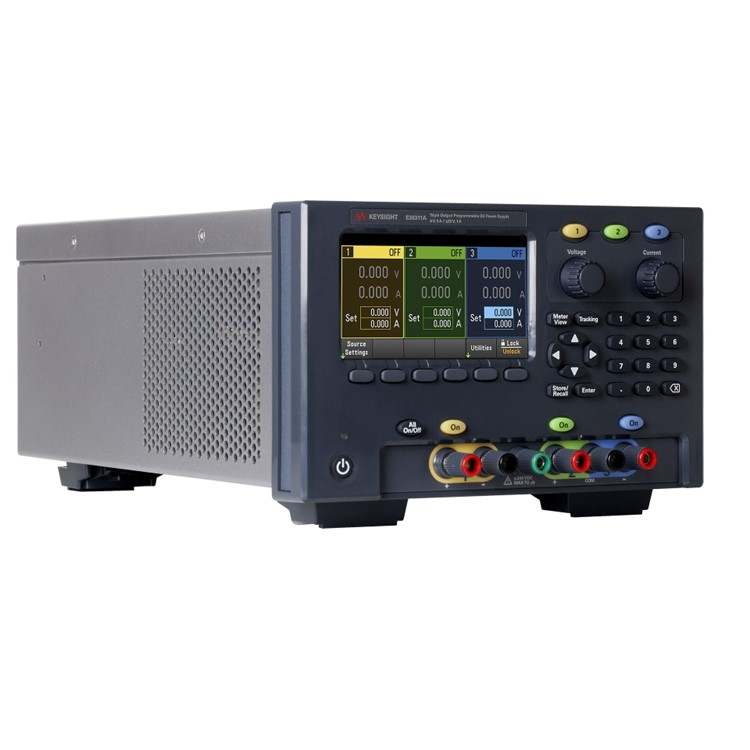

채널 수	여러 전원을 동시에 공급해야 하는지	1 · 2 · 3채널	KEYSIGHT E36311A·E36313A 등 삼중 출력, ROHDE & SCHWARZ HMP4000 다채널 계열
프로그래머블 · 확장	양산 검사나 장시간 시험은 PC 제어가 사실상 필수다	프로그래머블 표기 205개 · 모듈형 14개 · 양방향/재생식 24개	KEYSIGHT RP7900 재생식 전원 시스템은 흡수한 전력을 계통으로 되돌린다
리니어 · 스위칭	노이즈에 민감한 대상이면 리니어, 큰 출력이 필요하면 스위칭이다	리니어 표기 56개 · 스위칭 표기 173개	와이드레인지 표기 36개 — 같은 전력 안에서 전압·전류 조합을 바꿔 쓸 수 있다

굿맨시스템이 취급하는 직류전원공급기 브랜드

수량은 소프트웨어·옵션·프로브를 뺀 본체 기준입니다.

KIKUSUI본체 205개

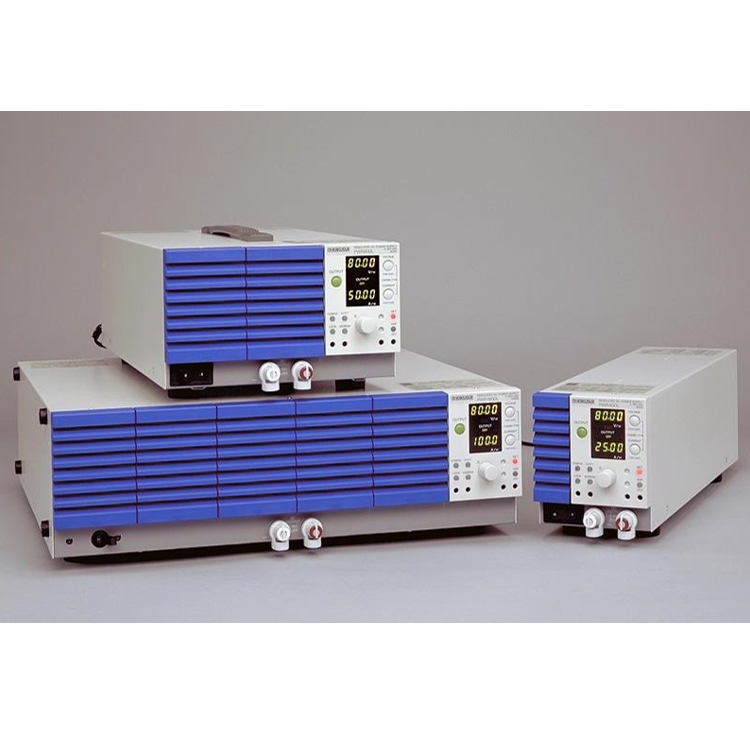

PWR 와이드레인지 시리즈와 PAD-LA 가변 안정화 전원이 두 축이다. 취급 수량이 가장 많고, 같은 전력 한도 안에서 전압·전류를 폭넓게 조합하려는 자리에 맞는다.

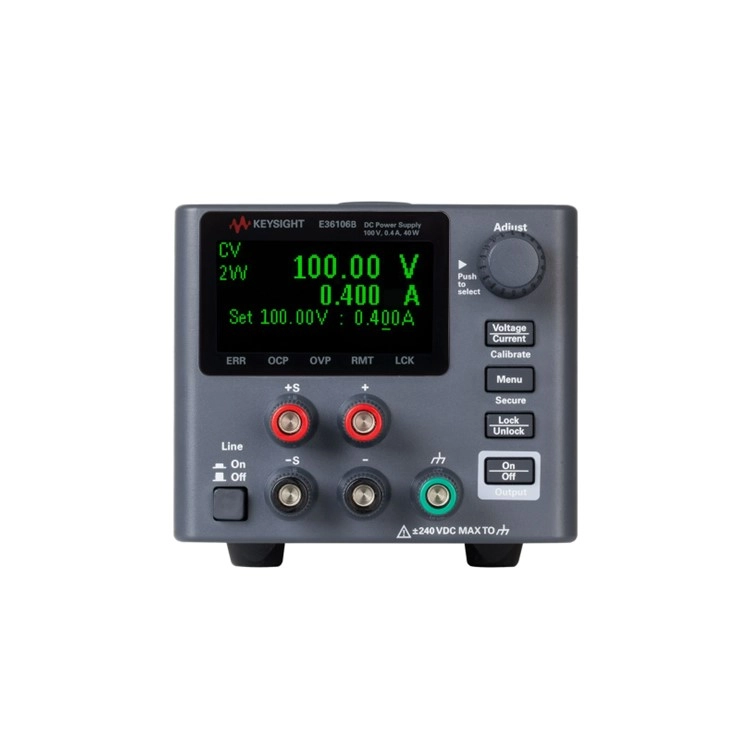

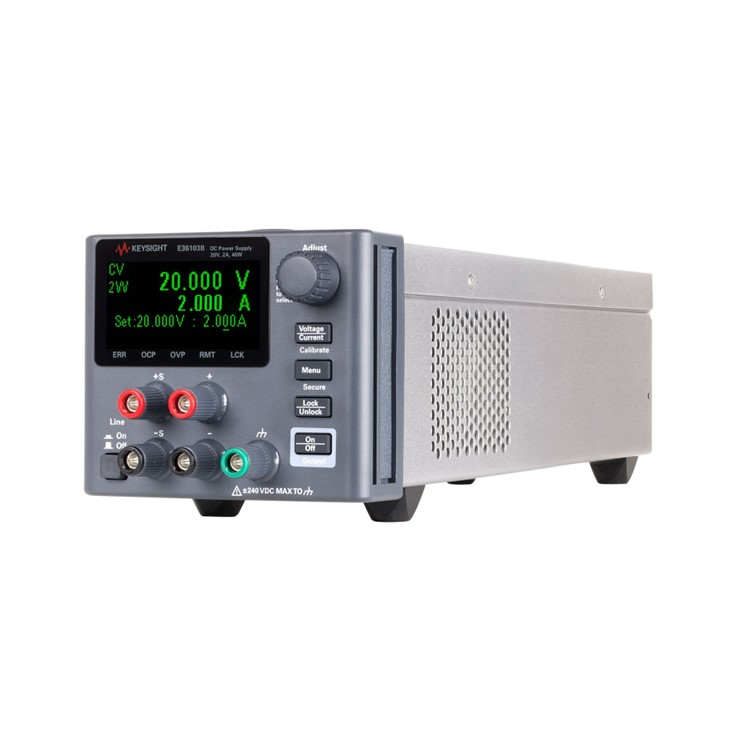

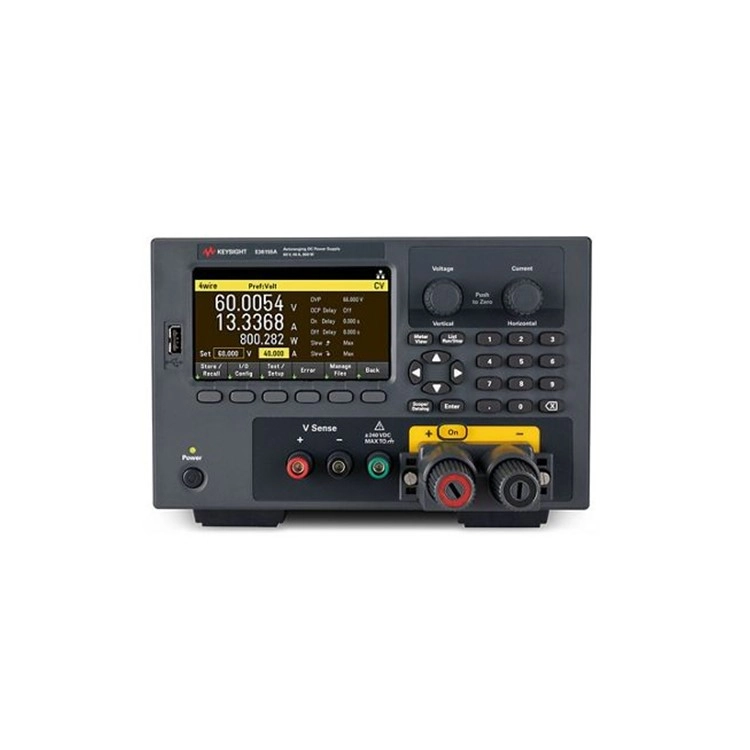

KEYSIGHT본체 174개

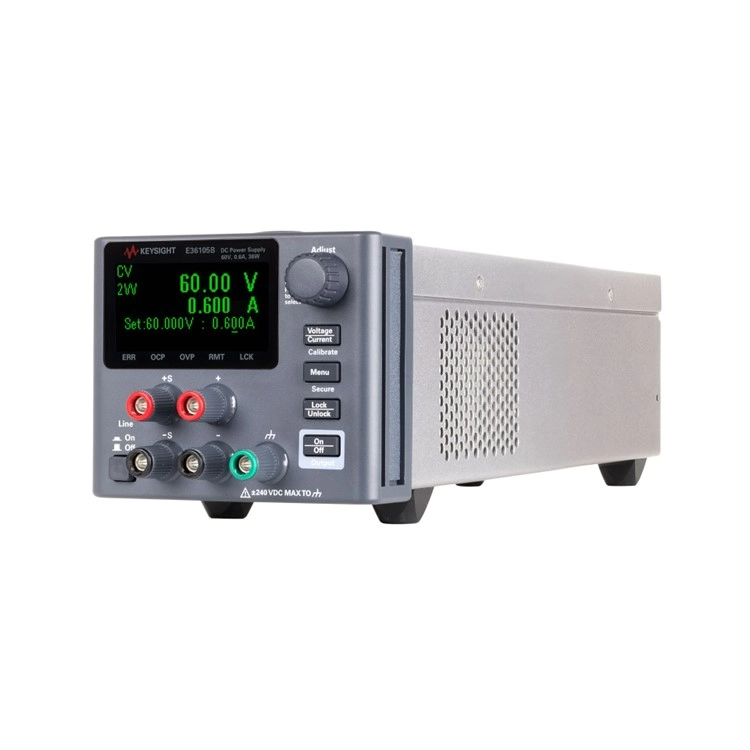

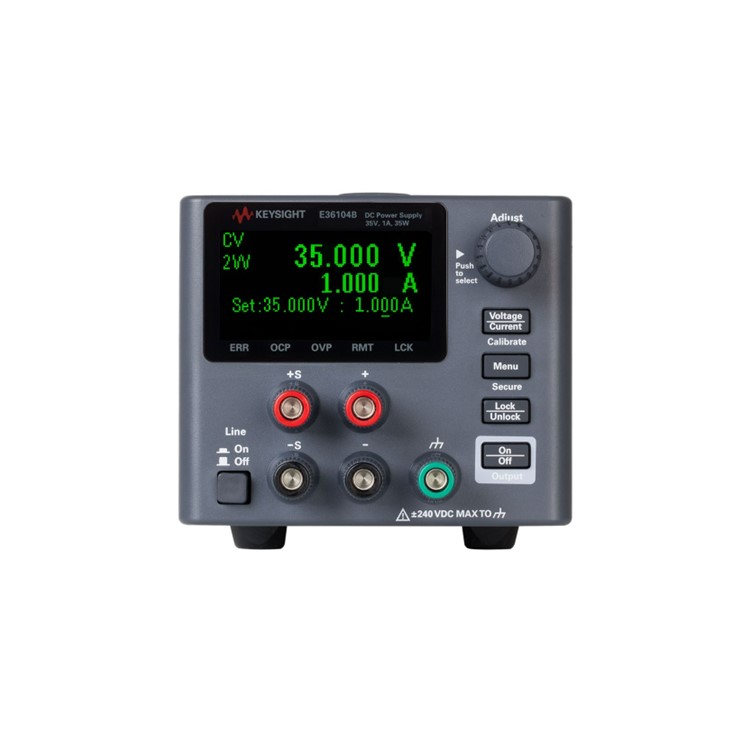

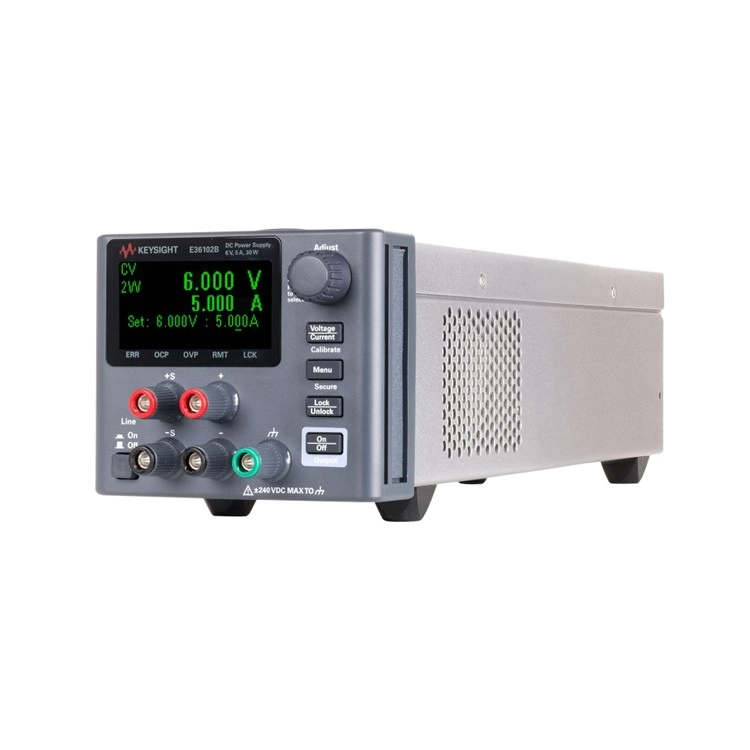

E36100B·E36200 벤치형부터 N6700 모듈형, RP7900 재생식 전원 시스템까지 계층이 넓다. B2961B 같은 저노이즈 정밀 전원도 함께 취급한다.

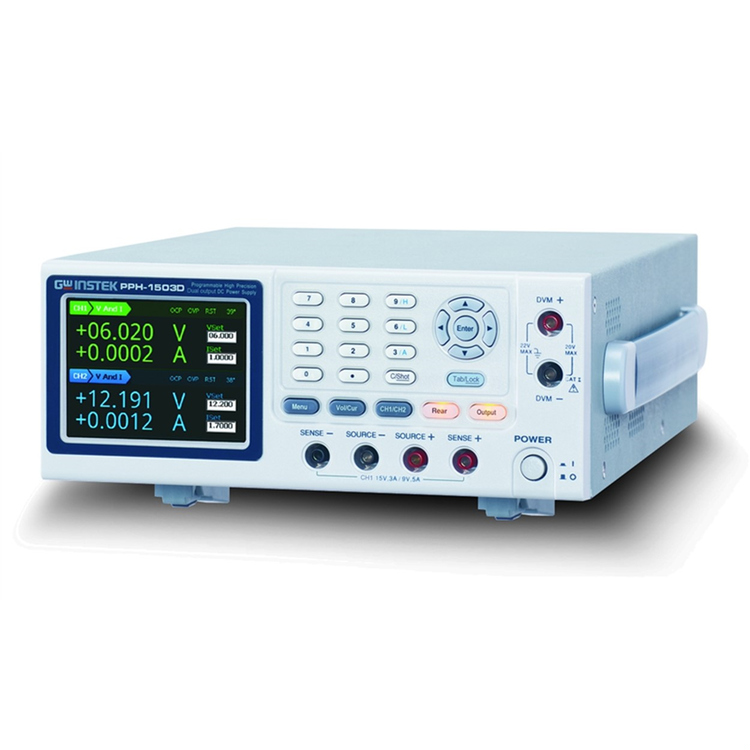

GW INSTEK본체 159개

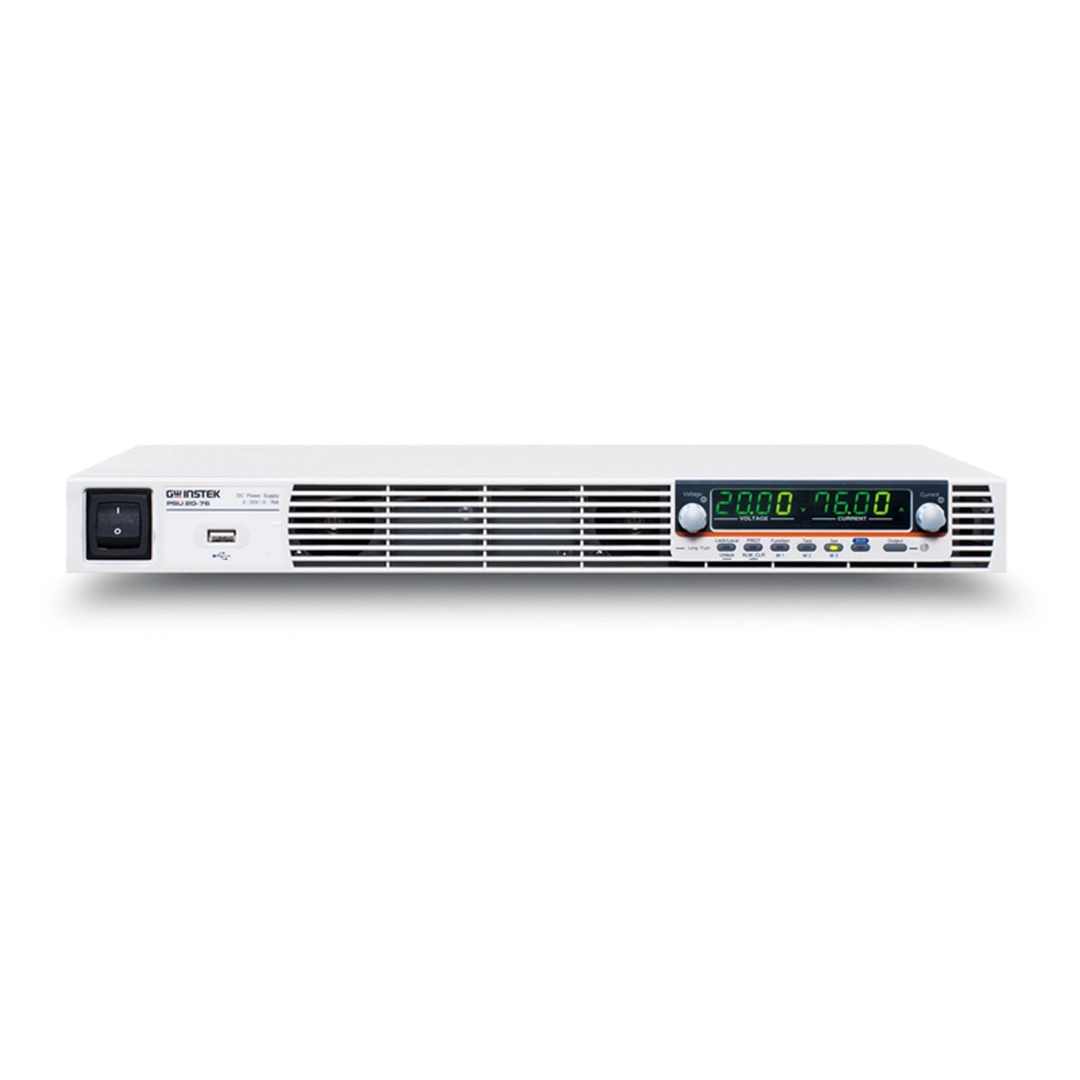

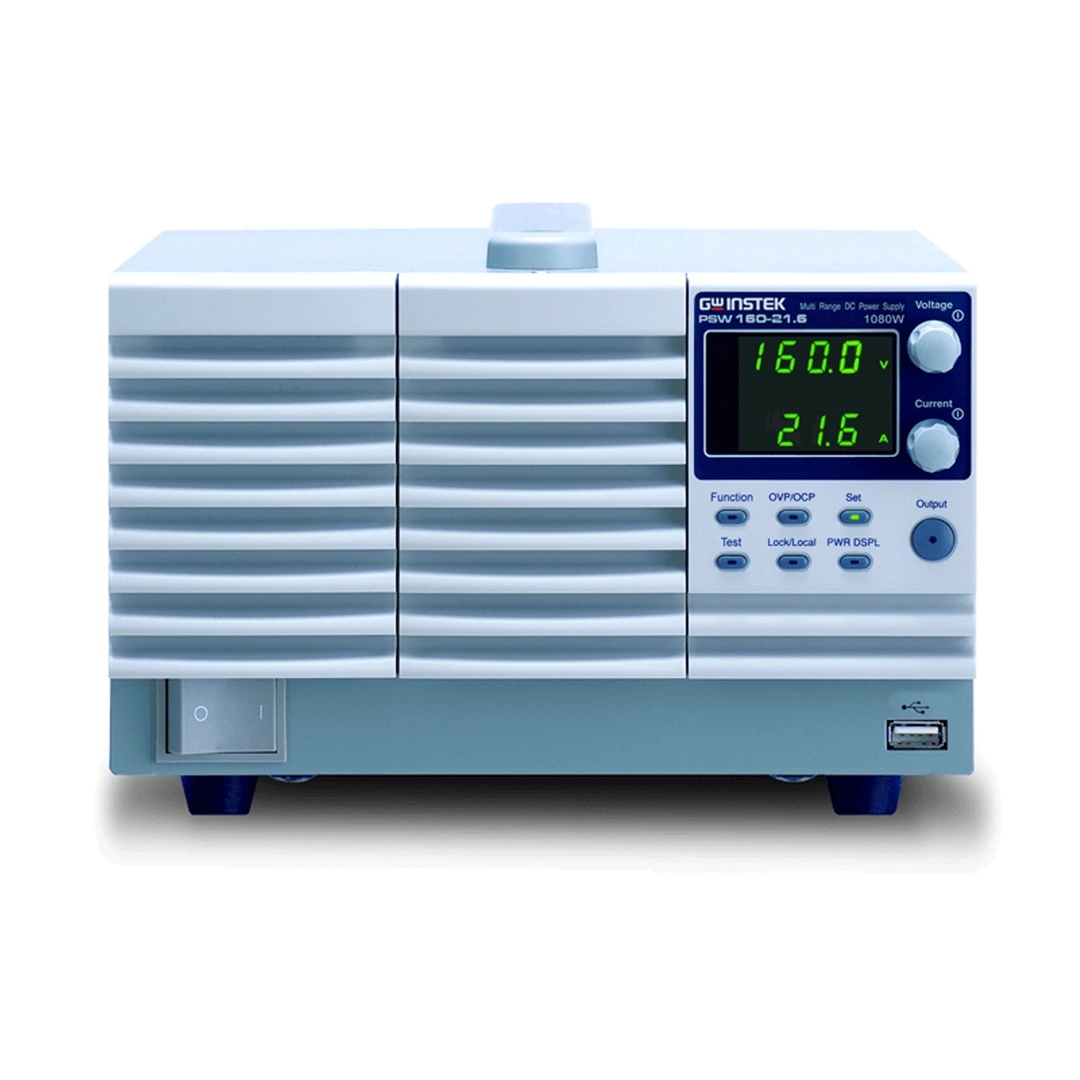

GPE 리니어 보급형, PSW 스위칭, PHX 고전력 프로그래머블로 나뉜다. PHX 30-200FC 처럼 6,000 W 급까지 있어 예산 대비 출력이 필요한 자리에서 검토된다.
BK본체 97개

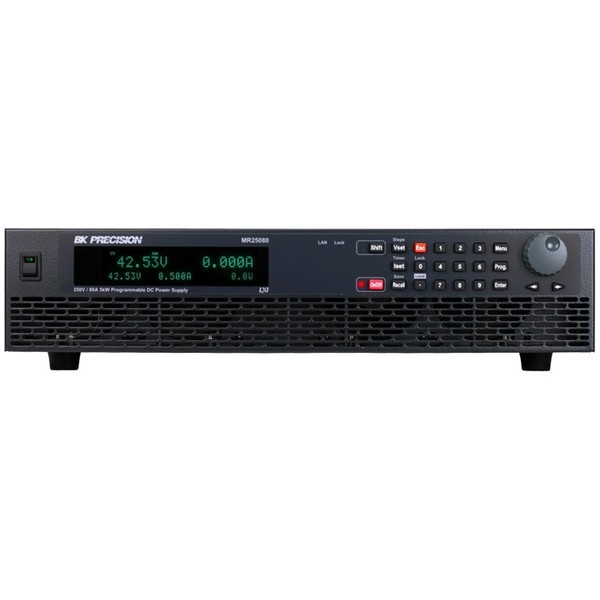

1600·1900 시리즈 벤치형 중심이다. 0-18 V 5 A 같은 소출력 다품종 구성이라 실습·소규모 시험 자리에 흔히 들어간다.
TEKTRONIX본체 57개

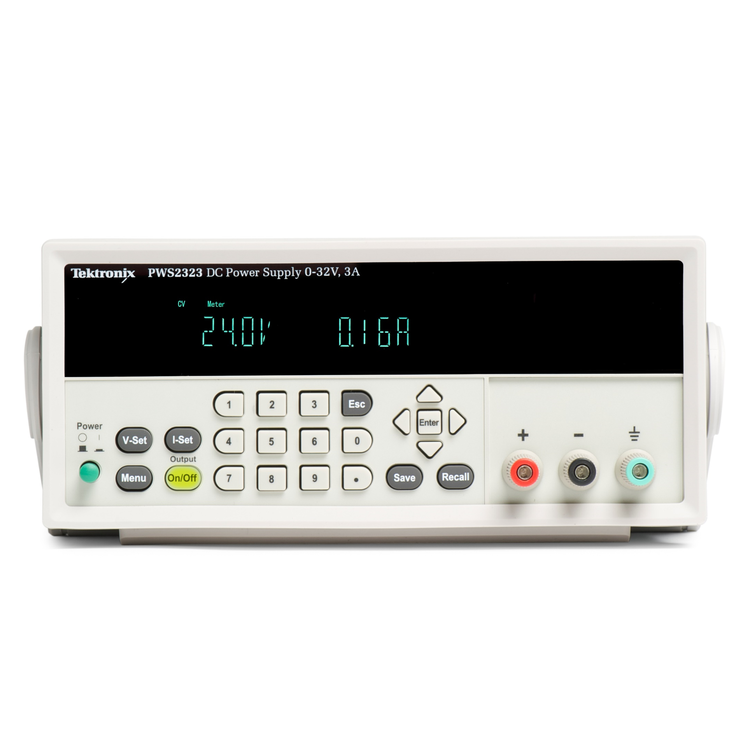

Keithley 2260B·2280S 와 PWS2000·PWS4000 이 주력이다. 2280S 는 측정 기능을 함께 담아 전원과 계측을 한 대로 묶는다.
ROHDE & SCHWARZ본체 43개

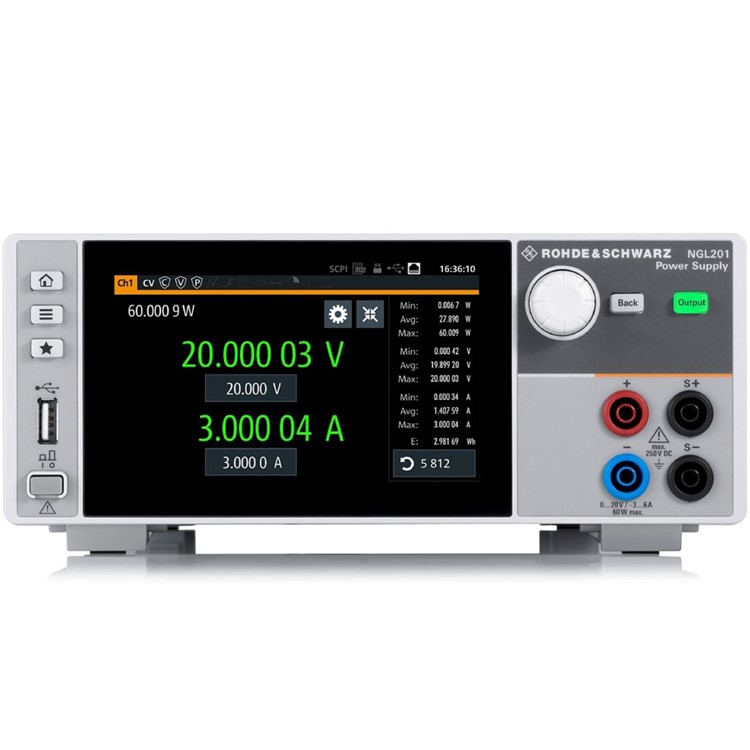

NGL200·NGM200 정밀 라인과 HMC804x·HMP2000·HMP4000 다채널, NGE100B 보급형으로 나뉜다.

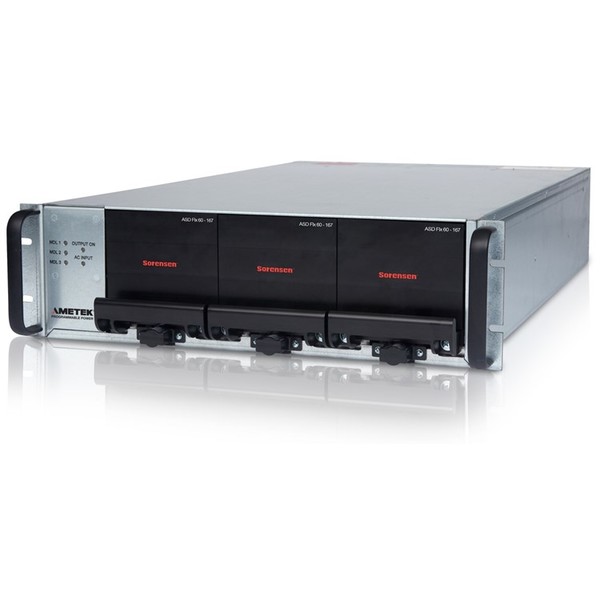

AMETEK본체 34개

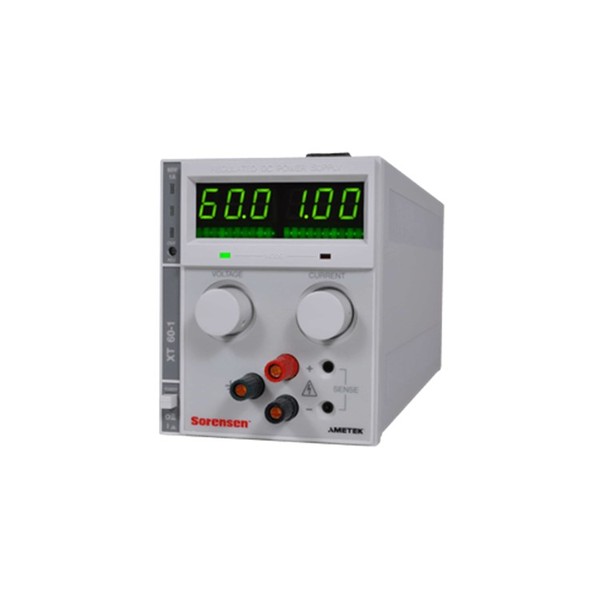

ASD·ASTERION·XG·HPX 로 이어지는 고전력 계열이다. HPX 는 36 kW~240 kW 급이라 벤치가 아니라 시험 설비 규모의 자리에 들어간다.

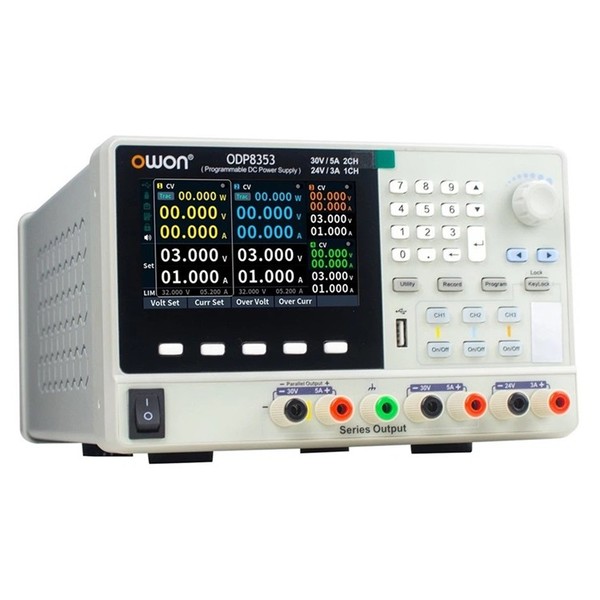

OWON본체 37개
ODP 벤치형과 DAP3000 AC/DC 라인을 취급한다.
YOKOGAWA본체 27개
DP045M·DP090M 등 전원 관련 라인을 취급한다.
TOYOTECH본체 26개

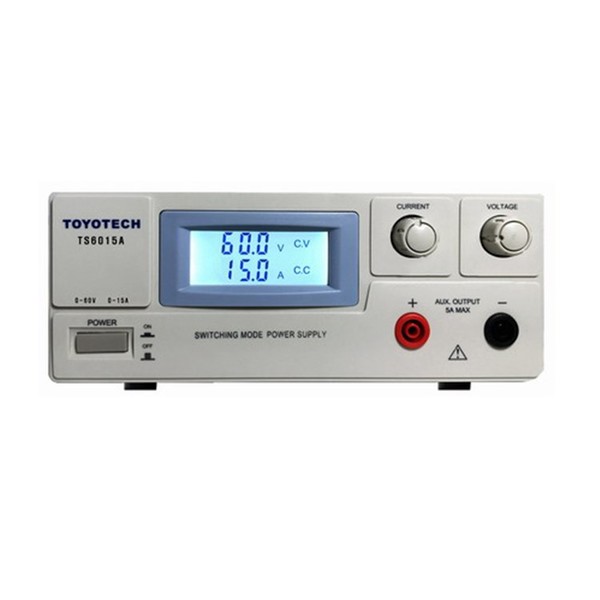

TEX·TMX·TNX 시리즈 DC 파워서플라이 중심이다.
RIGOL본체 18개

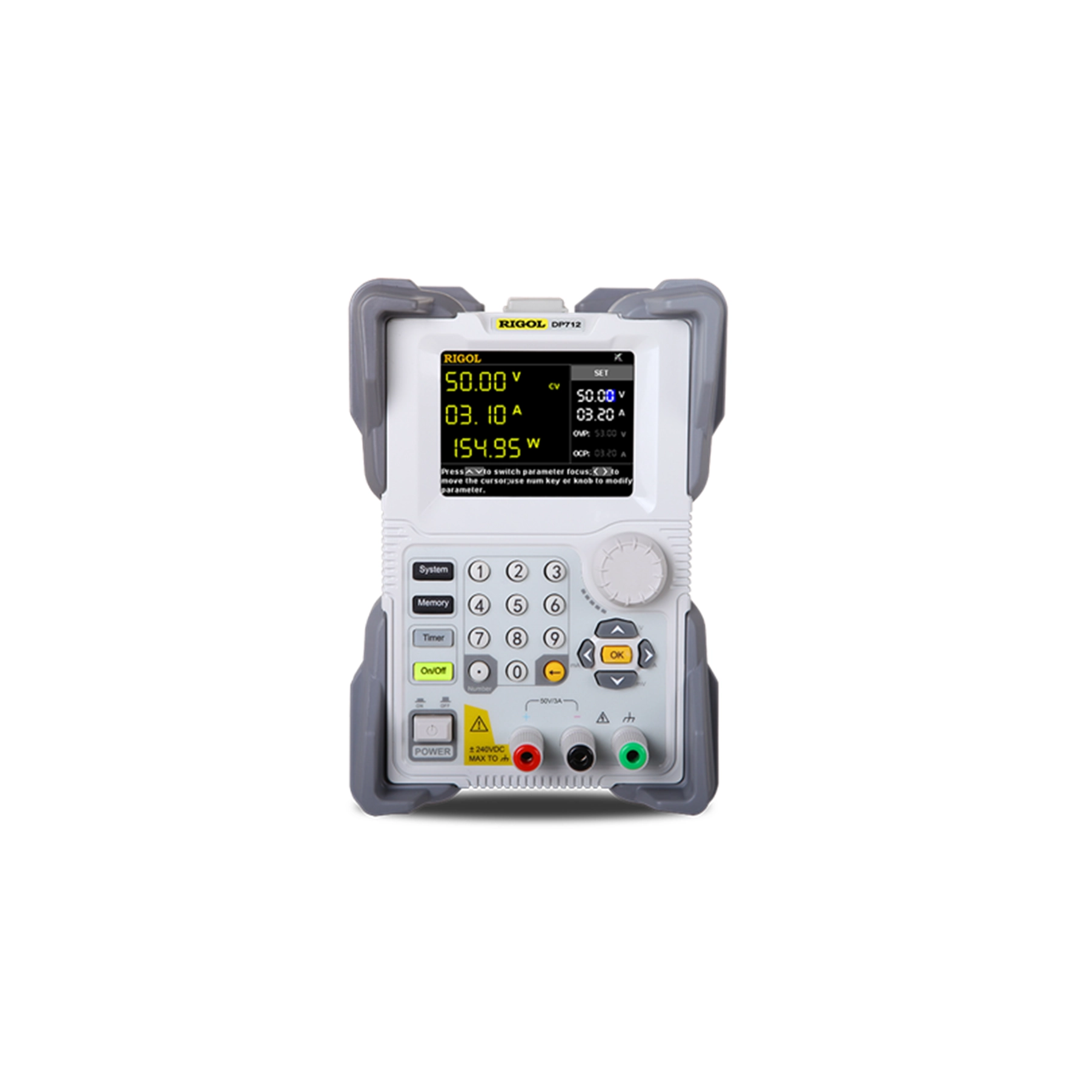

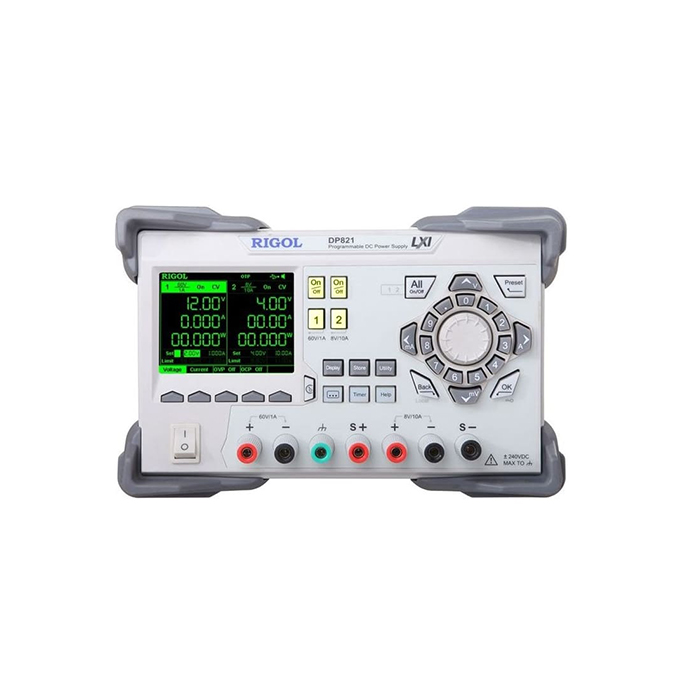

DP700·DP800 시리즈 벤치형이다. 저노이즈 표기 모델이 있어 소규모 개발 자리에서 찾는다.
ODA TECHNOLOGIES본체 17개

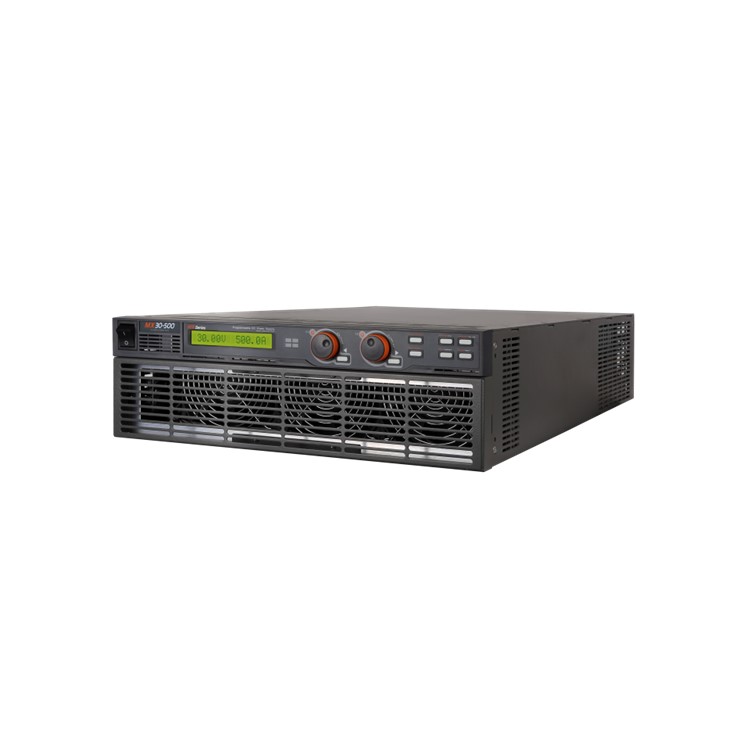

EX·MX·OPX 시리즈와 LF 전자로드를 함께 취급하는 국내 브랜드다.
FAITH본체 16개

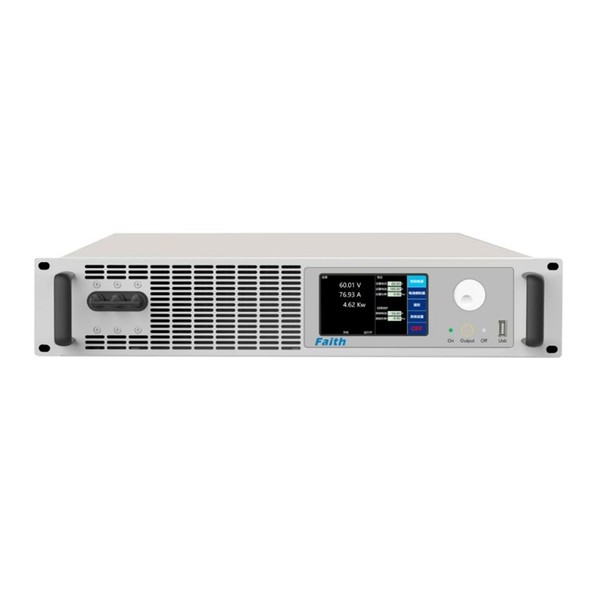

FTP·FTB·FTG 시리즈로 3,000 V 고전압부터 600 kW 모듈형, ±180 kW 양방향까지 덮는다.
CHROMA본체 11개
62000B 모듈식, 62000D 양방향, 62000E 프로그래머블, 62000L 로 나뉜다.
FUG본체 6개

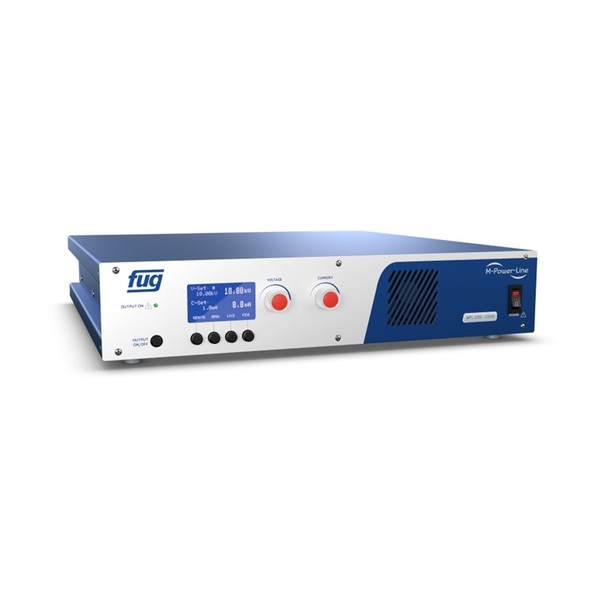

M-POWER-LINE 소형 고전압과 NLB 양극·NLN 단극 선형 조정 전원을 취급한다.
